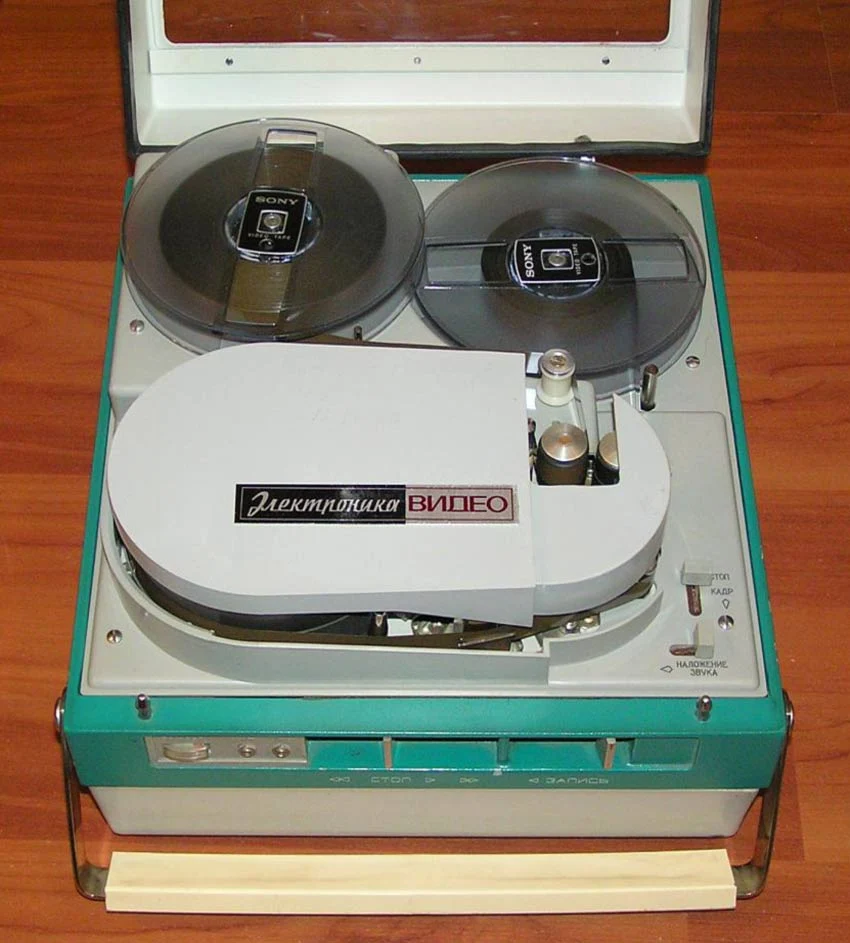

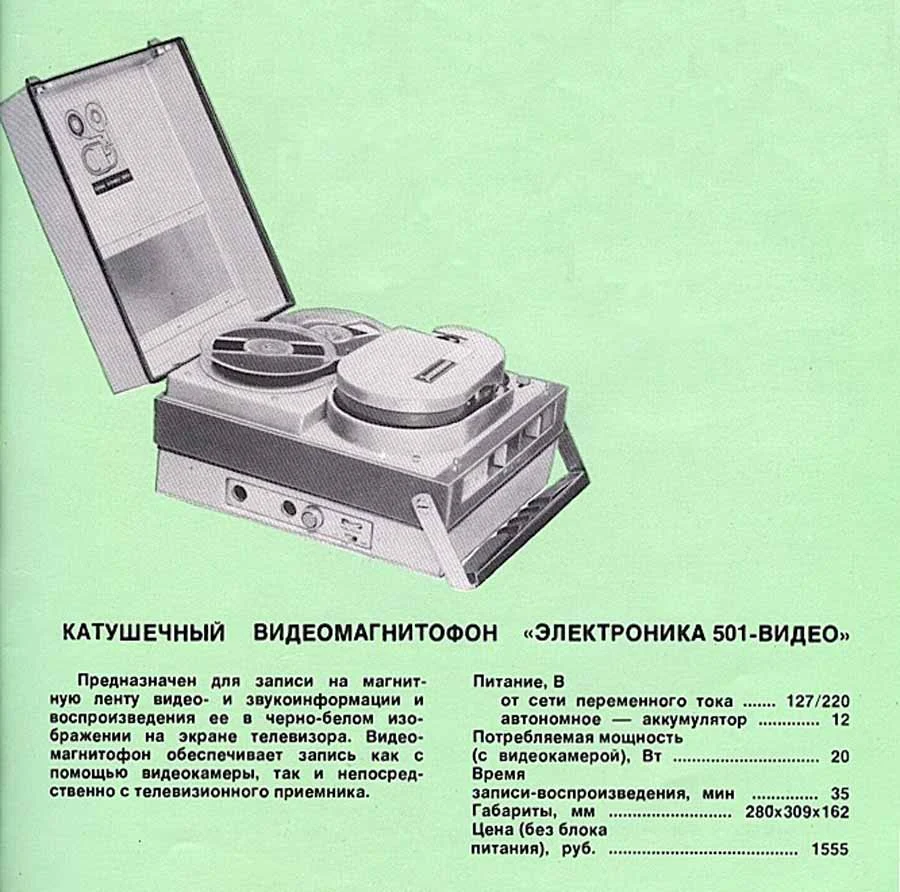

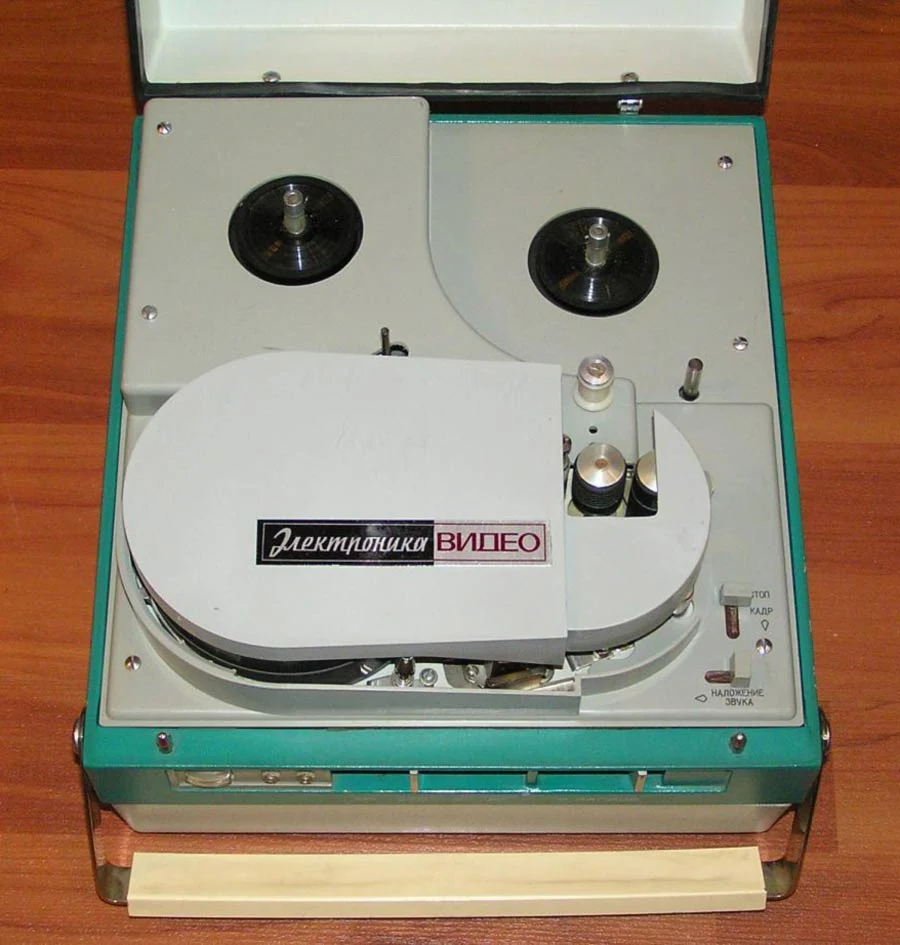

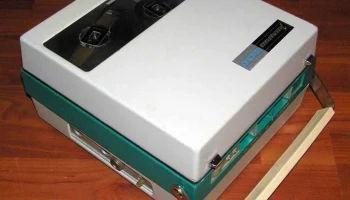

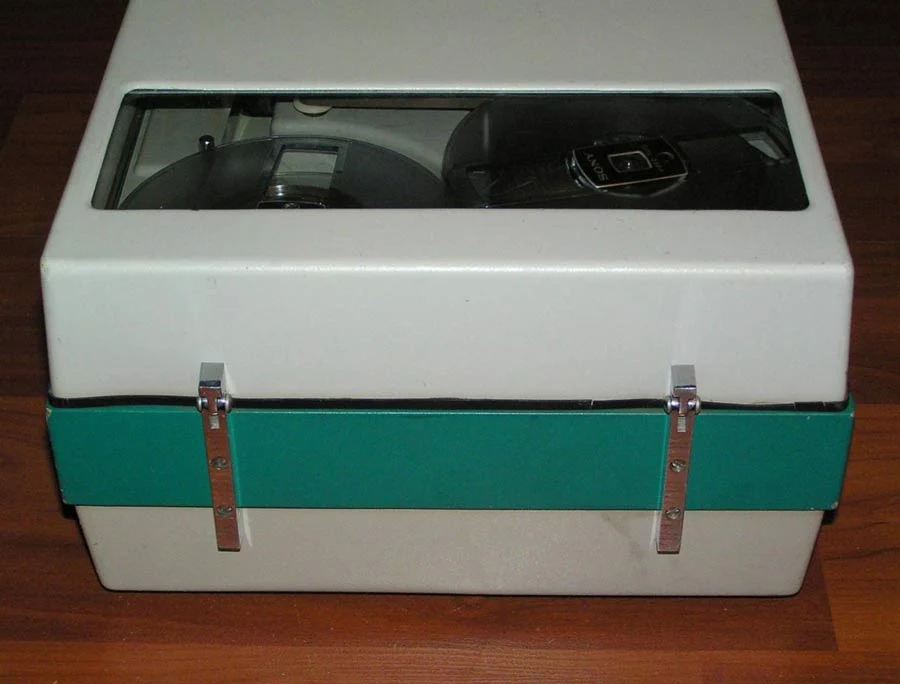

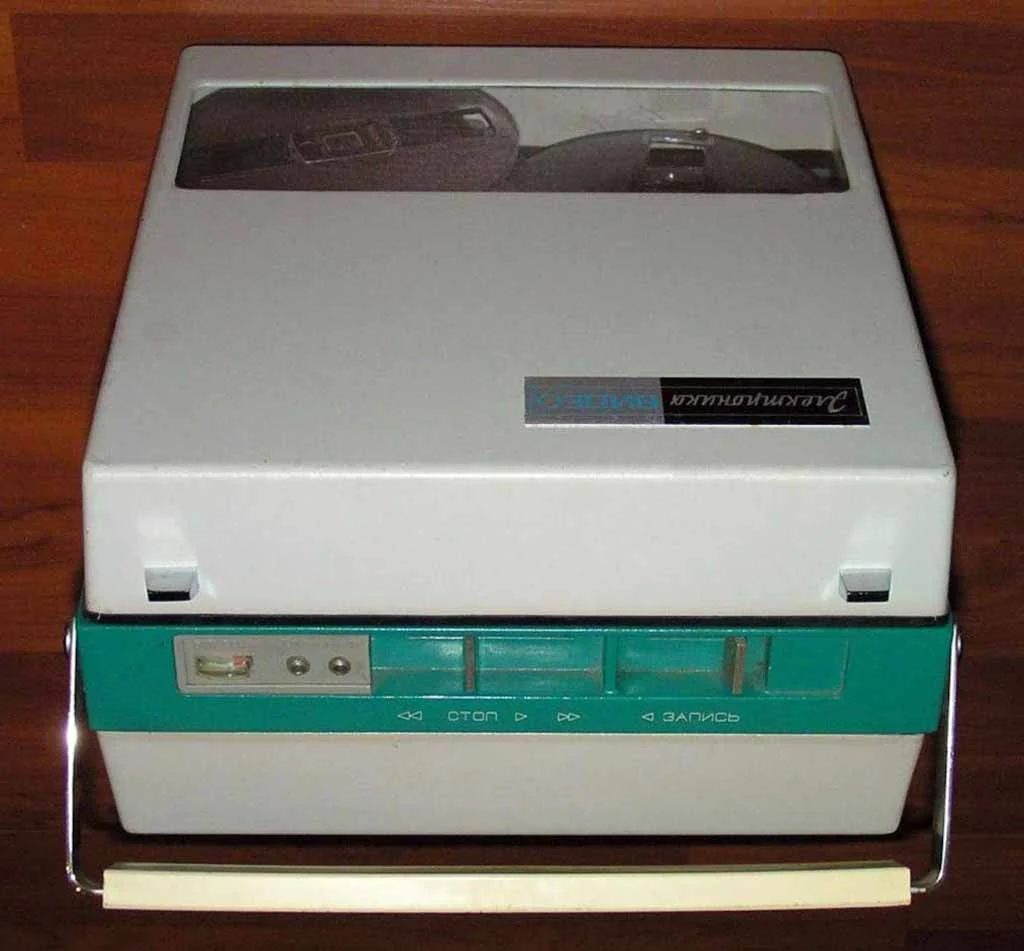

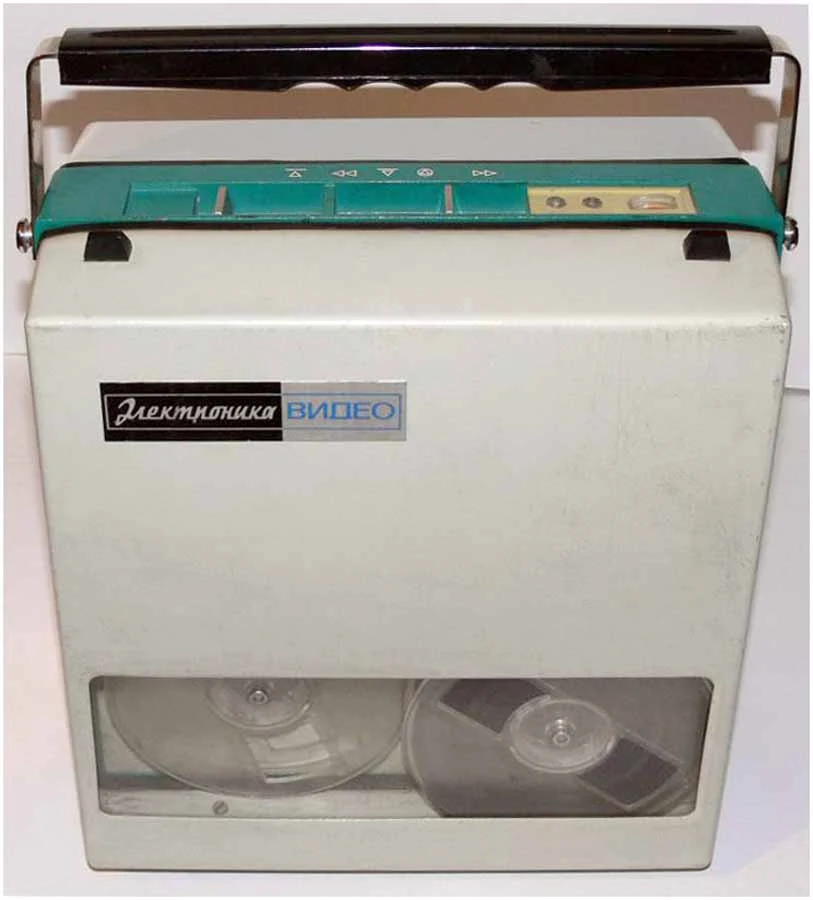

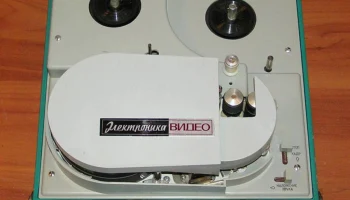

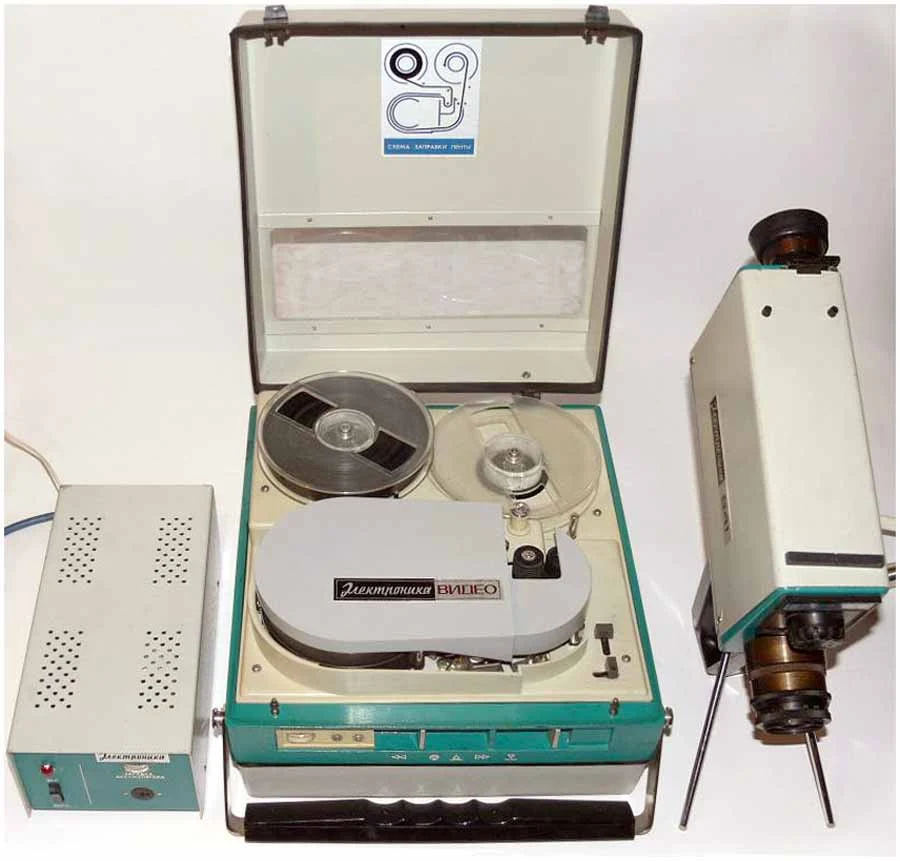

Электроника-501-Видео (1974)

## Характеристики видеомагнитофона «Электроника-501-Видео»

### Основные параметры
— Год выпуска: 1974
— Производитель: Воронежское НПО «Электроника»
— Назначение: запись черно-белого изображения и звукового сопровождения
— Европейский стандарт ТВ: 50 Гц, 625 строк

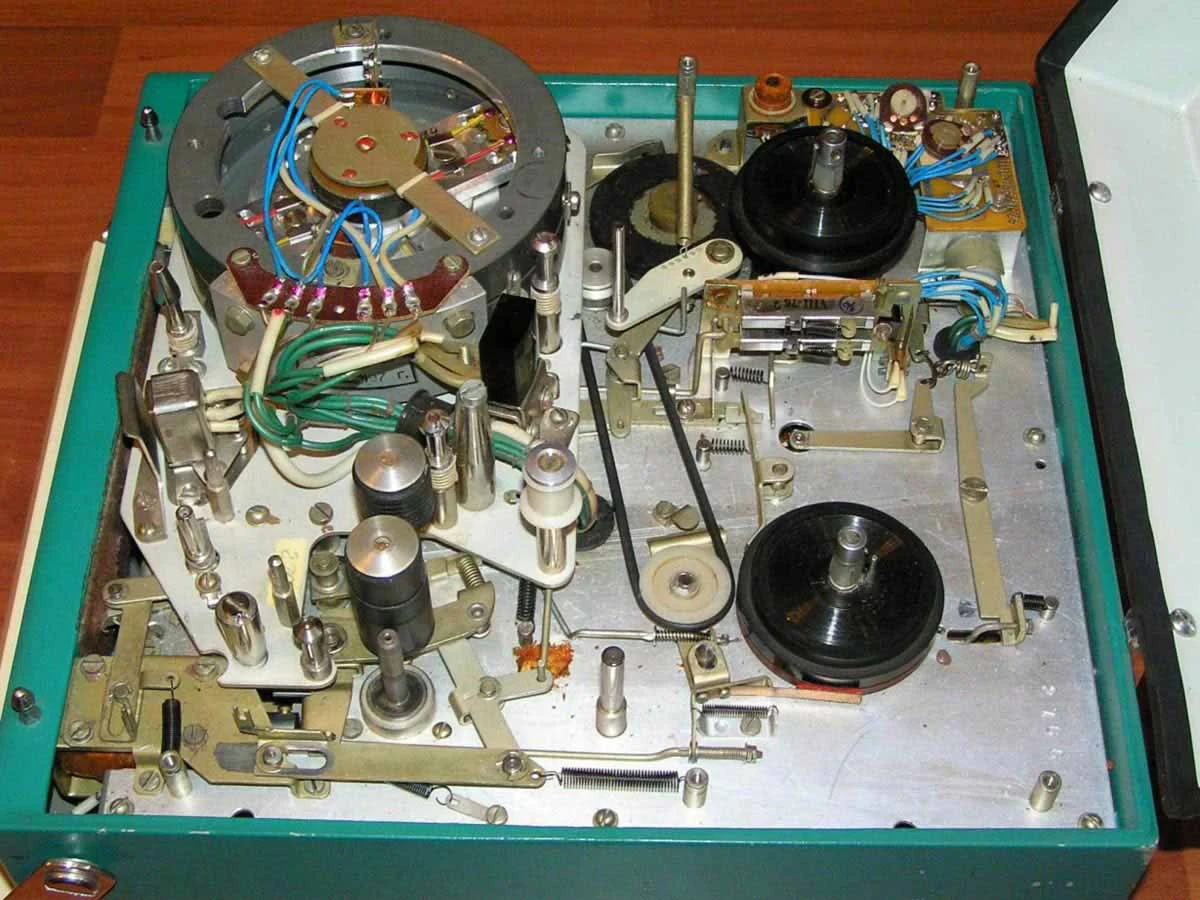

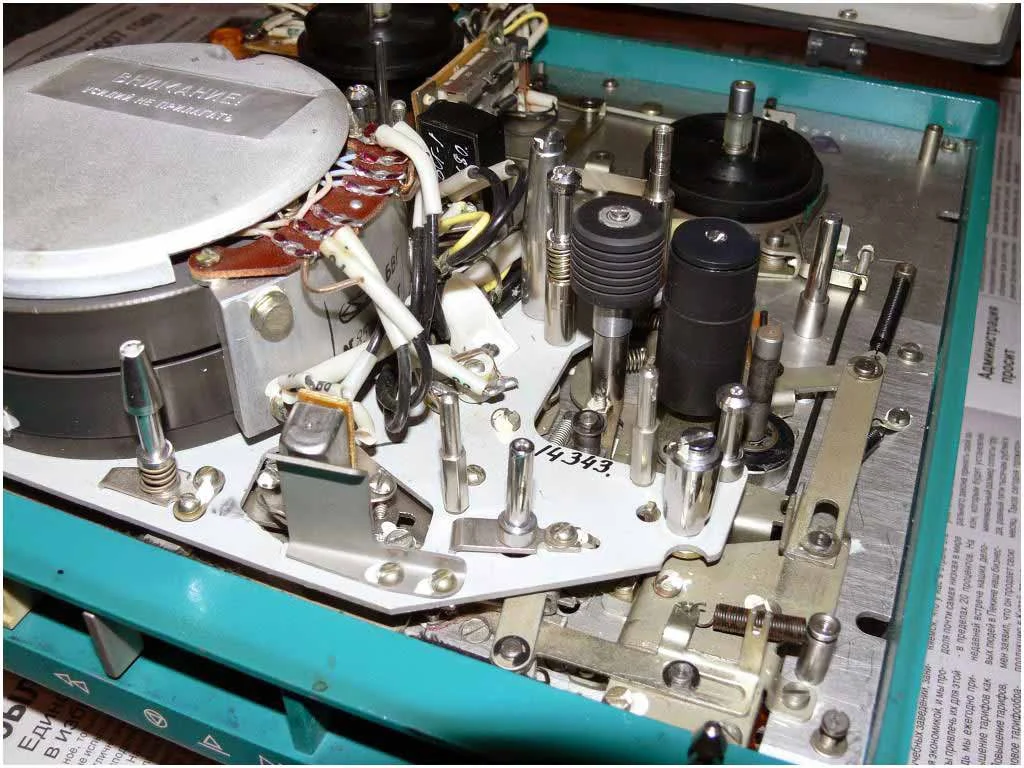

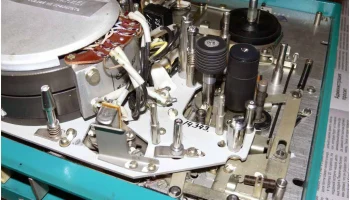

### Особенности конструкции

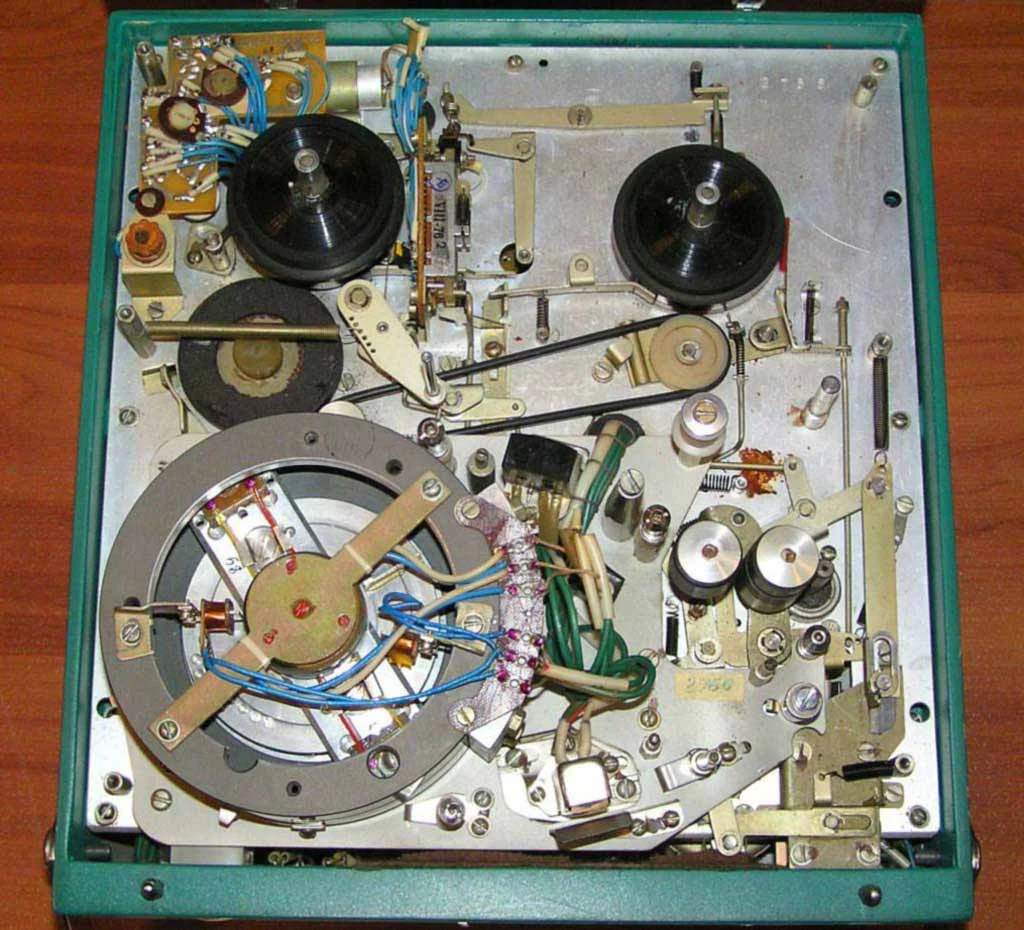

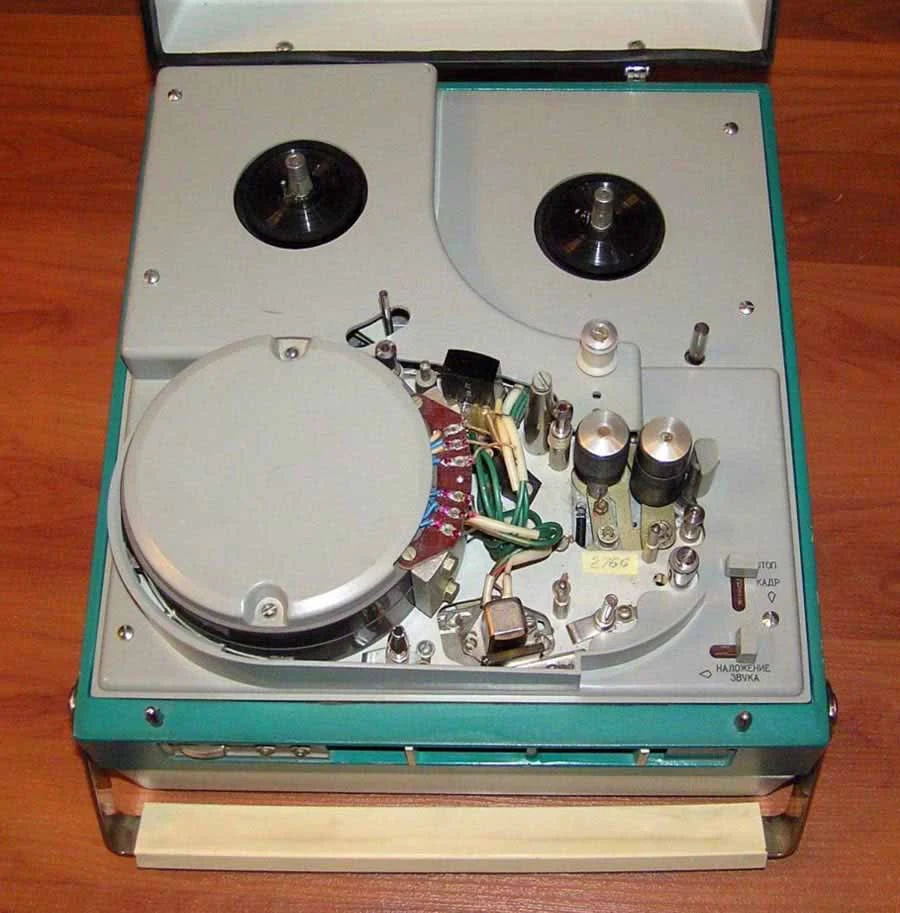

— Наклонно-строчная запись с двумя видеоголовками
— Ширина дорожки записи изображения: 0,1 мм
— Зазор между дорожками: 0,04 мм
— Угол наклона дорожек к опорному краю ленты: 3° 11'
— Отдельная запись звукового сопровождения и синхроимпульсов
— Ширина дорожки записи звука и синхроимпульсов: 1 мм и 0,8 мм соответственно

### Лента и режимы эксплуатации
— Тип ленты: хромдиоксидная
— Ширина ленты: 12,7 мм
— Толщина ленты: 27 мкм
— Скорость движения ленты: 16,32 см/с
— Скорость вращения видеоголовок: 9,2 м/с
— Продолжительность записи: 30 минут на катушку длиной 360 метров
— Перемотка: около 5 минут
— Разрешающая способность: 250 линий

### Качество сигнала
— Отношение сигнал/шум видеоканала: 40 дБ
— Частотный диапазон звука: 100–10000 Гц
— Коэффициент нелинейных искажений (КНИ): 5%
— Отношение сигнал/шум аудиоканала: 40 дБ

### Питание и автономность

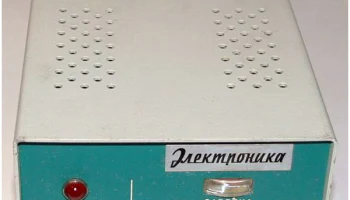

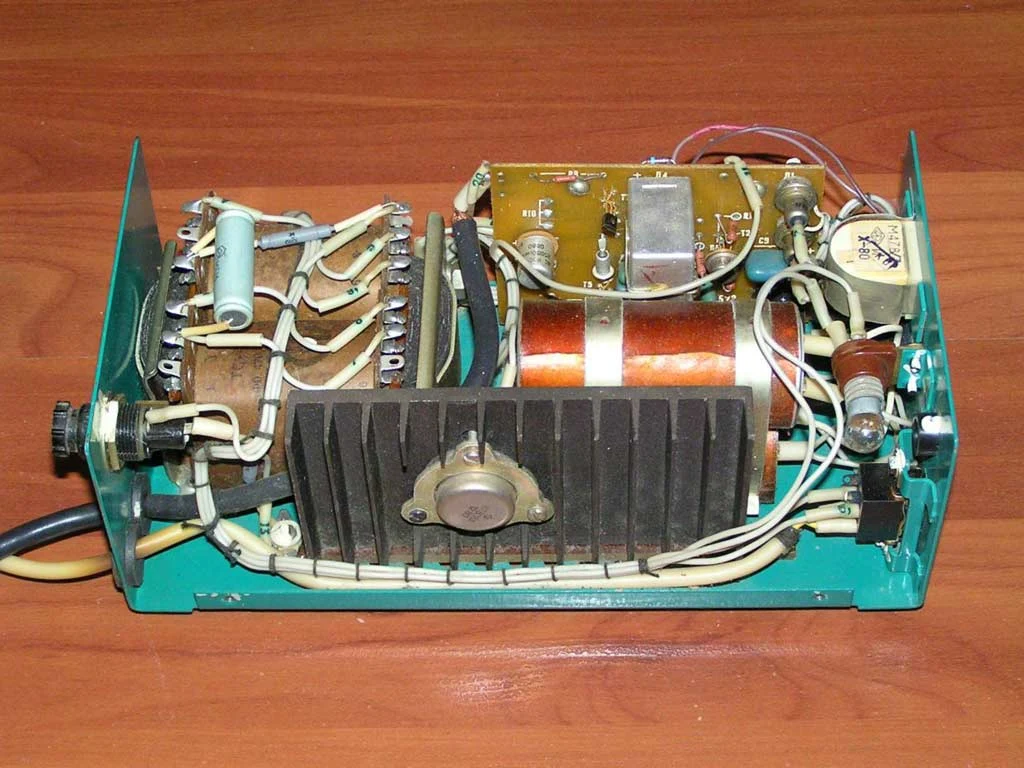

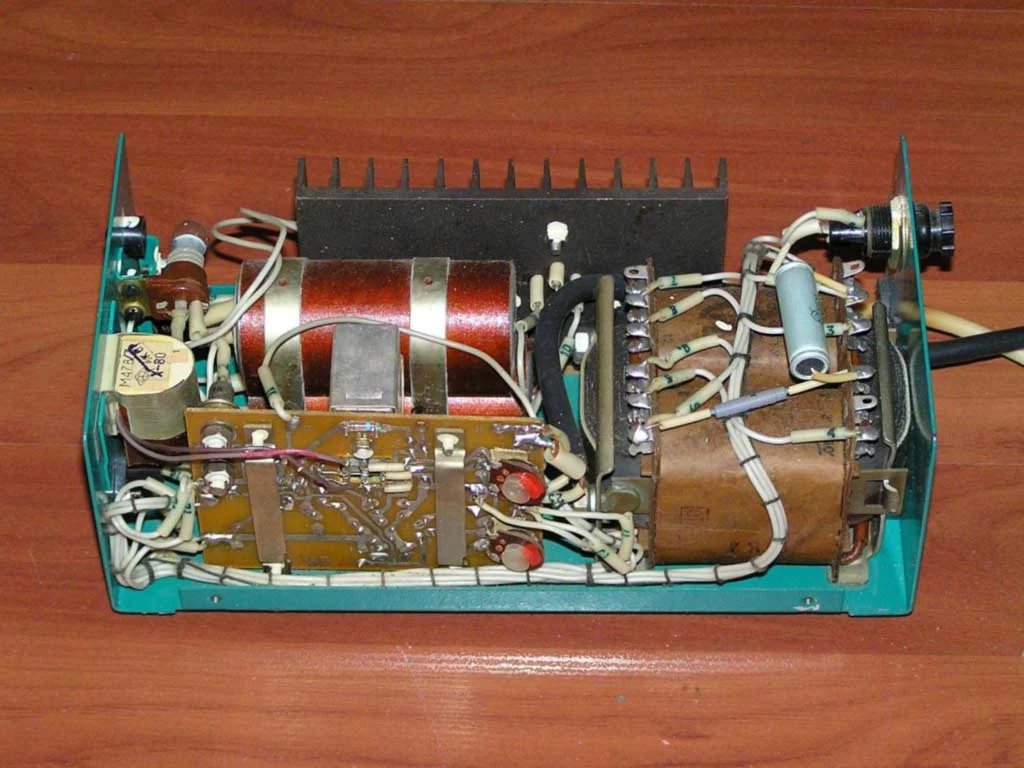

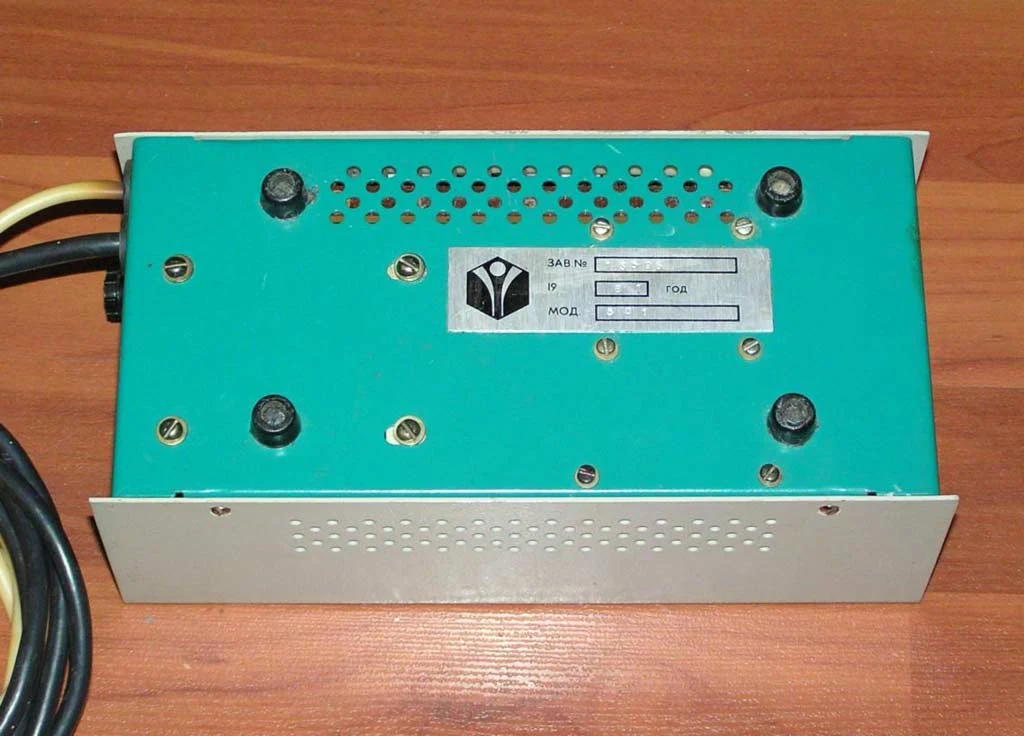

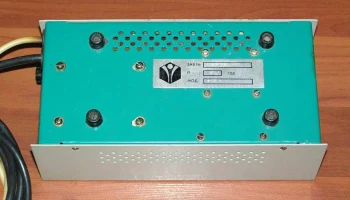

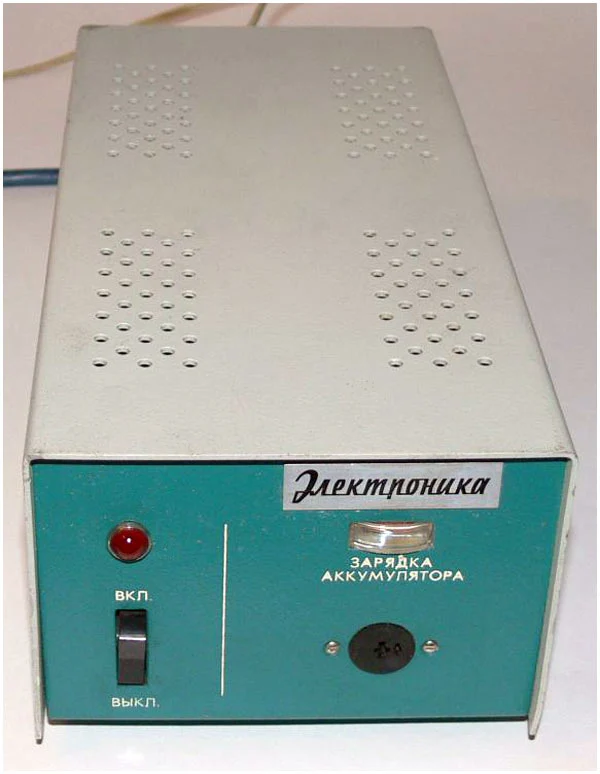

— Источник питания: сеть через внешний блок питания и встроенный аккумулятор
— Потребляемая мощность:
— При записи с видеокамеры – 20 Вт
— В режиме воспроизведения – 10 Вт
— Заряд батареи обеспечивает примерно 1,5 часа непрерывной работы

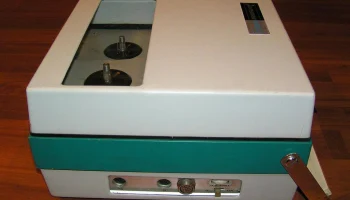

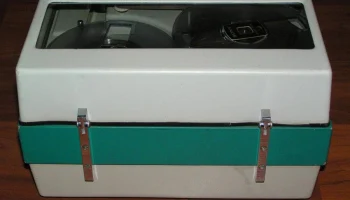

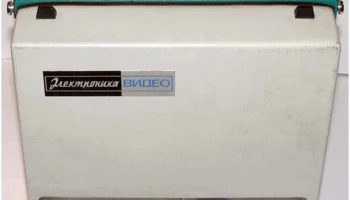

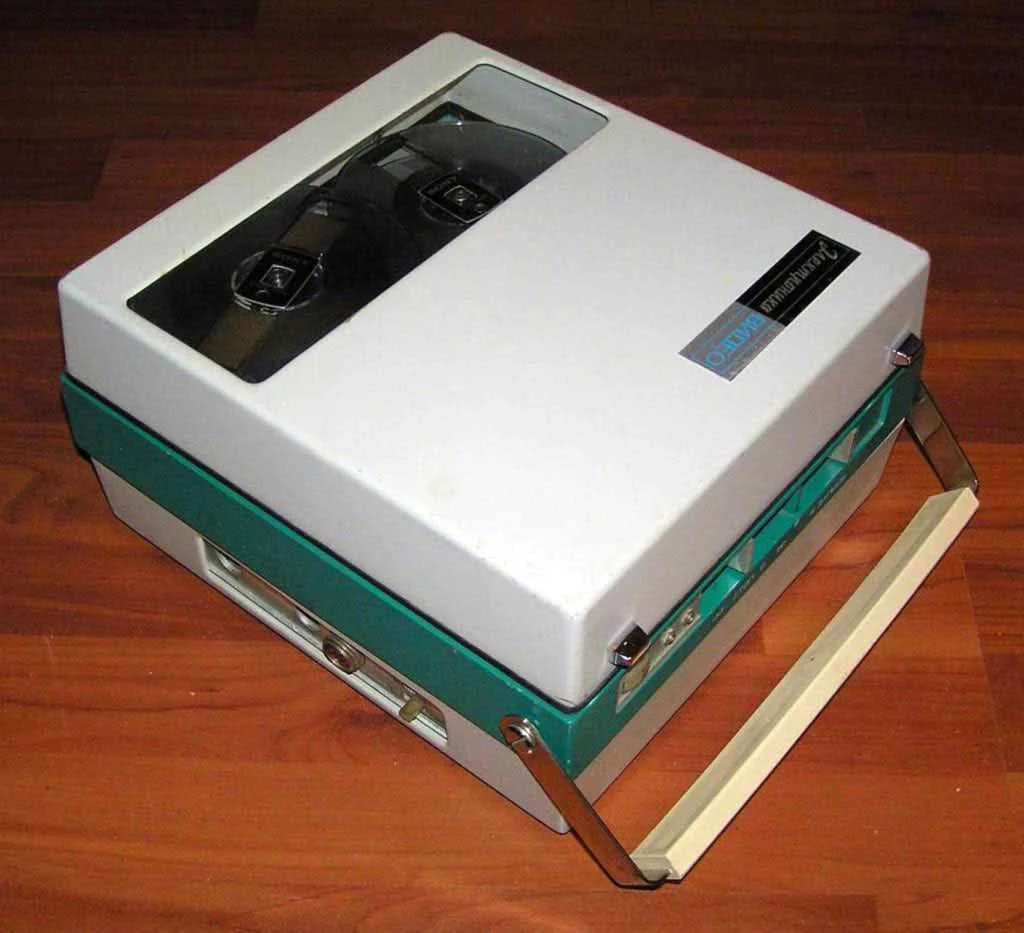

### Размеры и масса

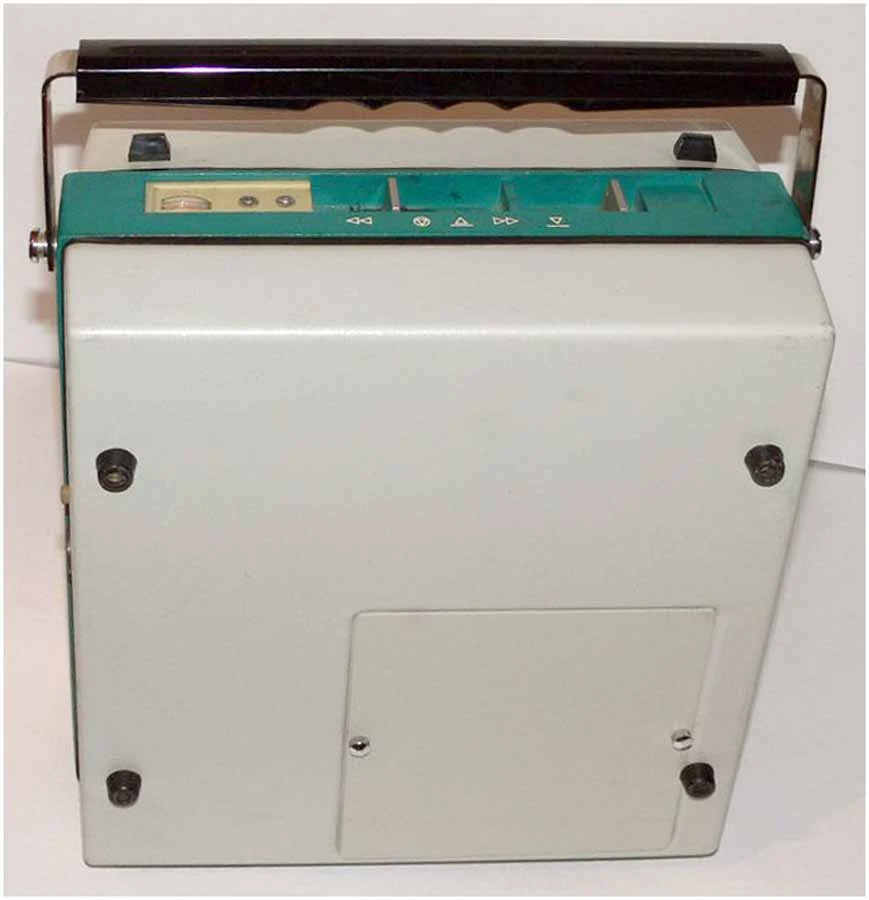

— Габариты видеомагнитофона: 280×309×162 мм
— Масса видеомагнитофона с аккумулятором: 9 кг
— Вес видеокамеры и внешнего блока питания: по 2,5 кг

### Дополнительные материалы
— Инструкция и схемы видеомагнитофона «Электроника-501-Видео»

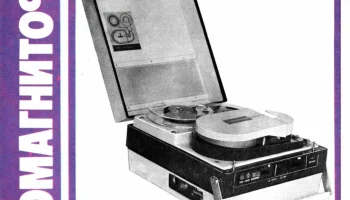

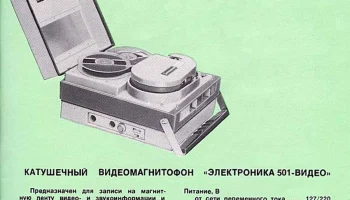

— Статья о видеомагнитофоне в журнале «Радио», №8, 1974 год
