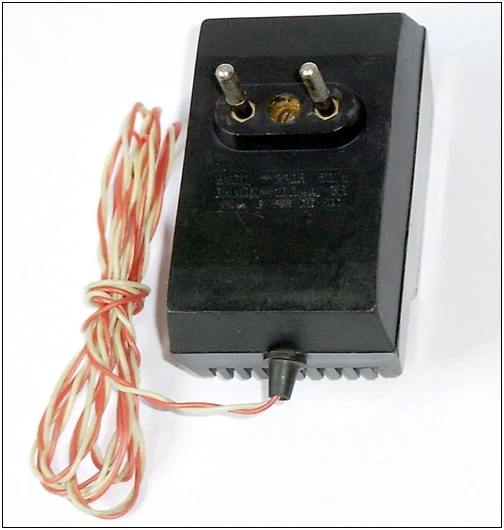

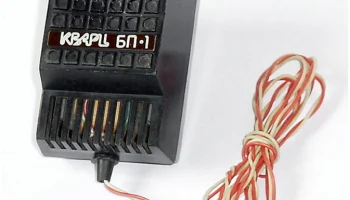

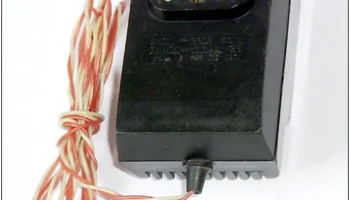

Кварц БП-1 (1978)

Описание блока питания «Кварц БП-1» (1978 год):

Производитель – Кыштымский радиозавод.
Назначение – обеспечение питанием транзисторных радиоприемников серии «Кварц» и аналогичных моделей, работающих от источников постоянного тока с напряжениями 9, 6 или 4,5 В и мощностью до 0,6 Вт.
Подключение – элементы питания типа «Крона» или гнездо «ШС».

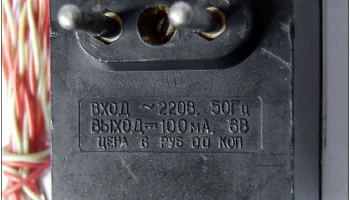

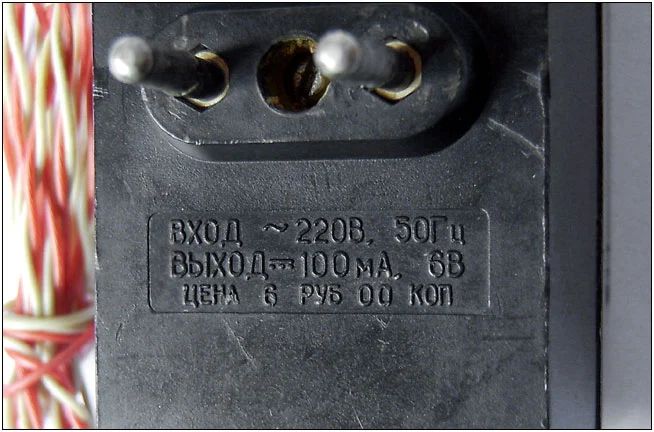

Источник питания – сеть переменного тока напряжением 220 В.
Выходные напряжения:
— 9 В с колодкой питания «Крона»
— 6 В со штекером «ШС»
— 4,5 В со штекером «ШС»
Номинальные токи нагрузки:
— 9 В – 30 мА
— 6 В – 45 мА
— 4,5 В – 60 мА
Максимальные токи нагрузки:
— 9 В – 100 мА
— 6 В – 100 мА
— 4,5 В – 70 мА

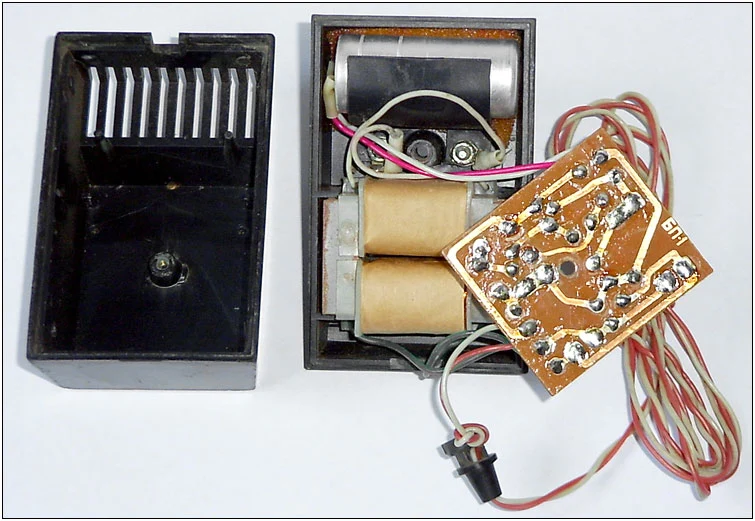

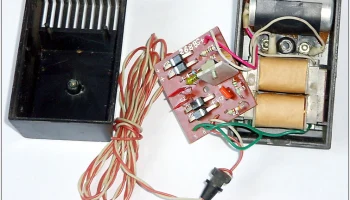

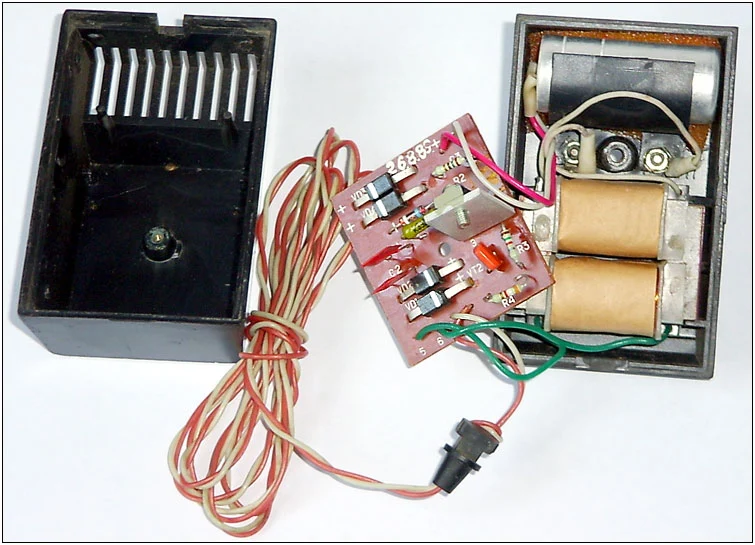

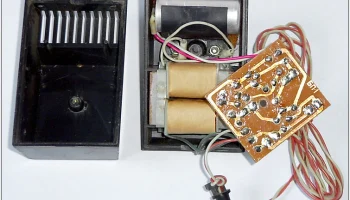

Тип монтажа – печатный.

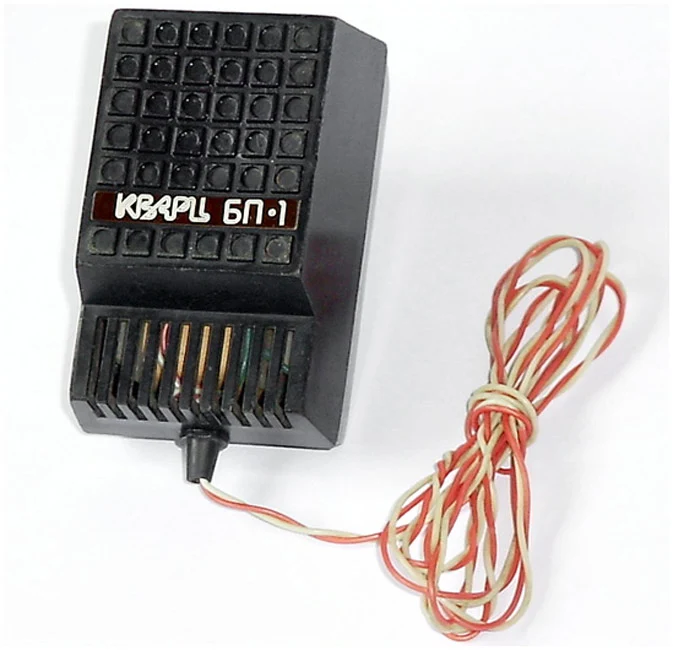

Корпус изготовлен из пластмассы.

Технические характеристики:
— Напряжение сети: 220 В
— Выходные напряжения: 9 В, 6 В, 4,5 В
— Мощность нагрузки: до 0,6 Вт
— Типы подключаемых элементов питания: «Крона», «ШС»
— Максимальная мощность потребления: не указана
— Габариты и вес: отсутствуют в описании
