Орфей-Стерео (1984)

Усилитель «Орфей-Стерео» (1984 год)

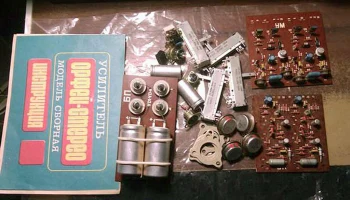

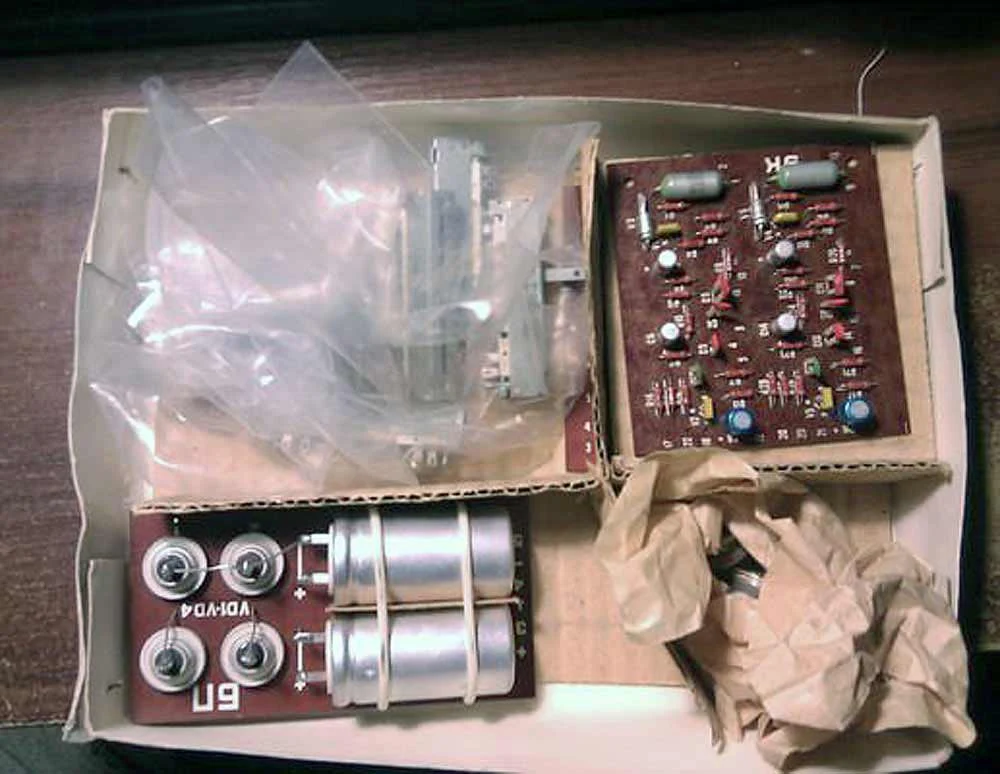

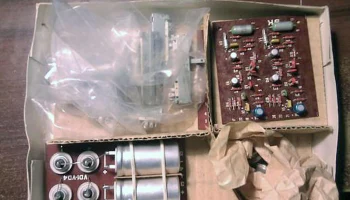

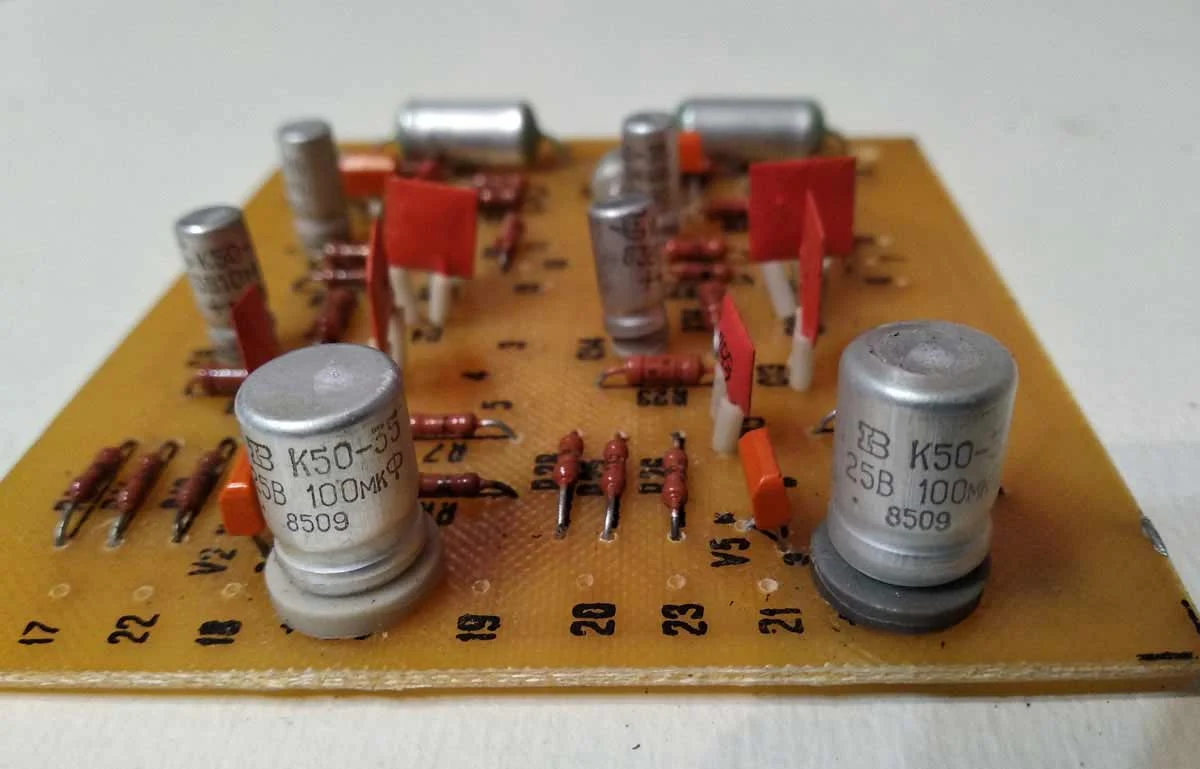

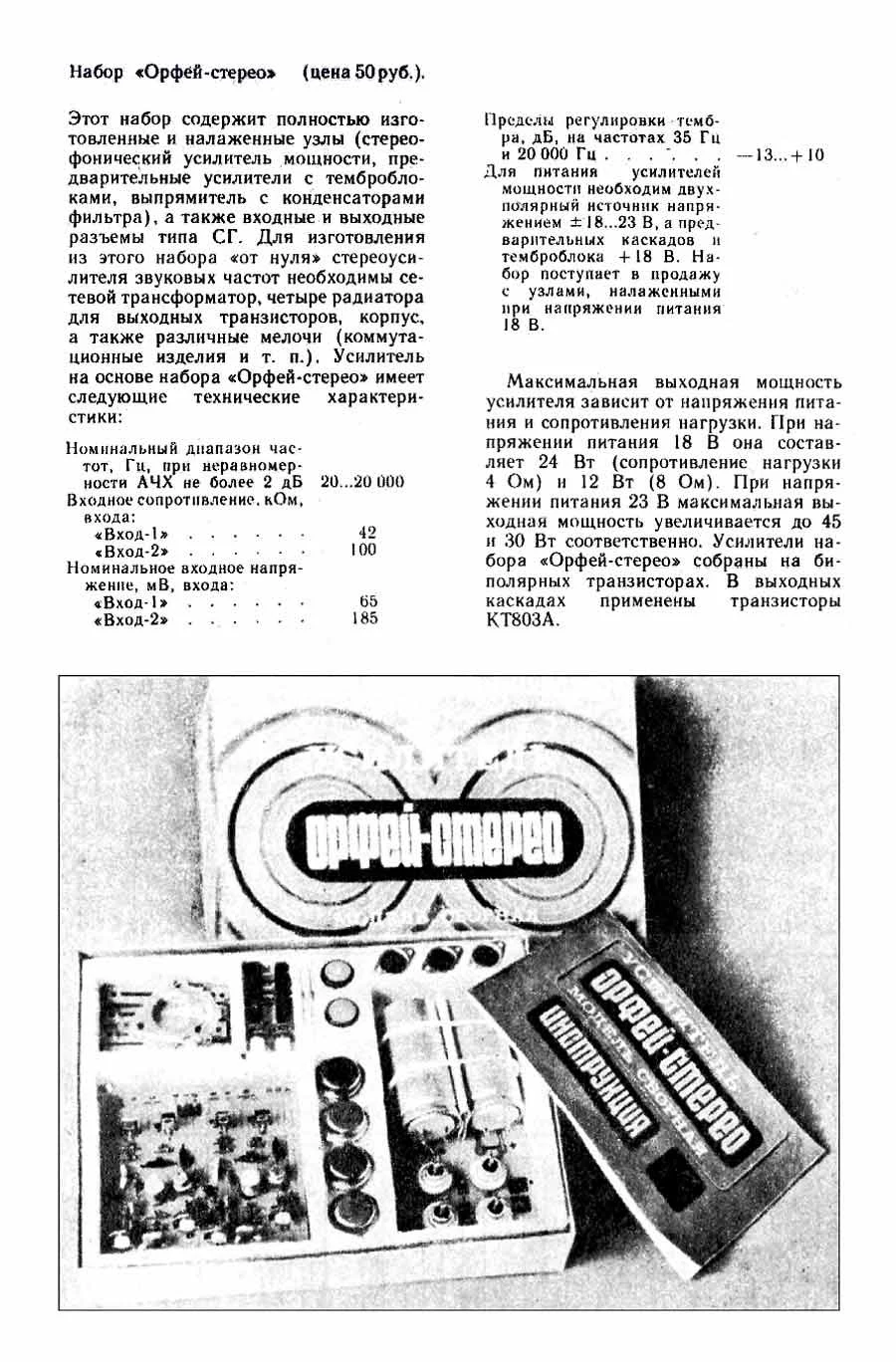

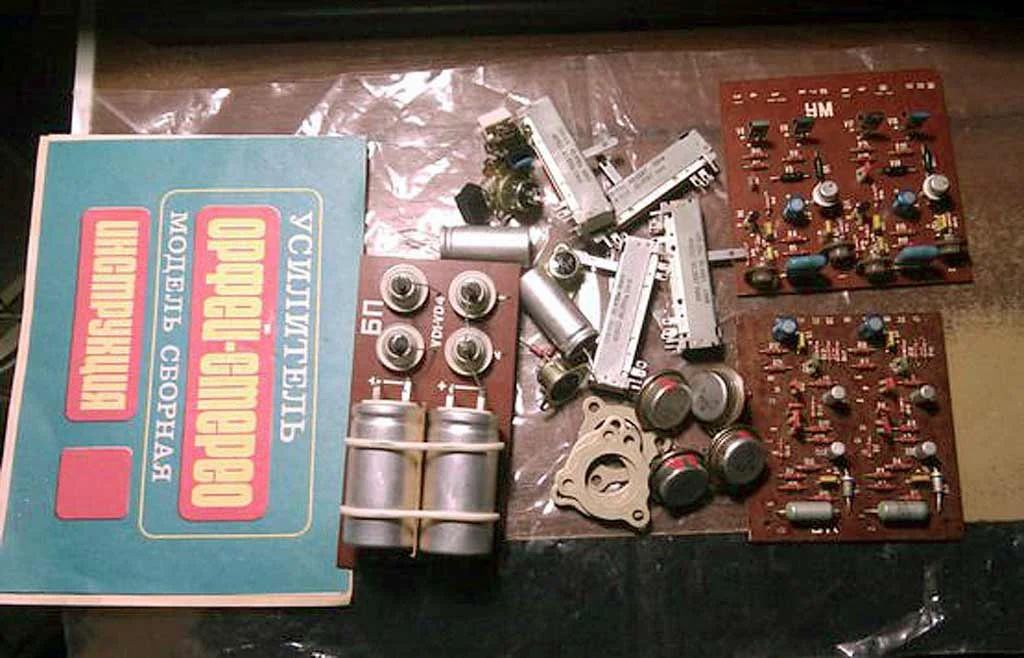

Набор предназначен для самостоятельной сборки стереофонического усилителя низкой частоты. Включает следующие компоненты:

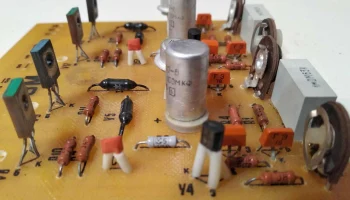

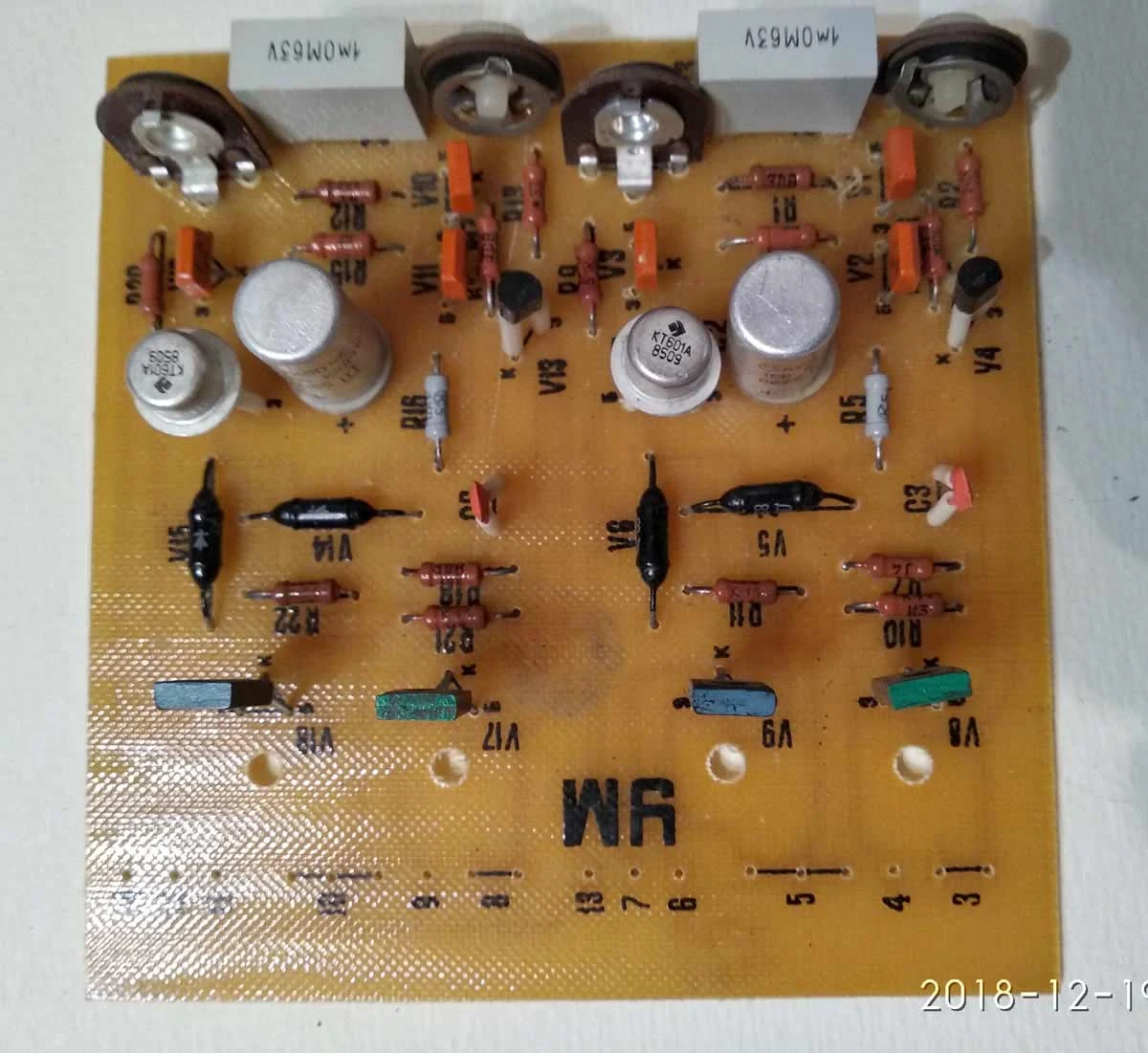

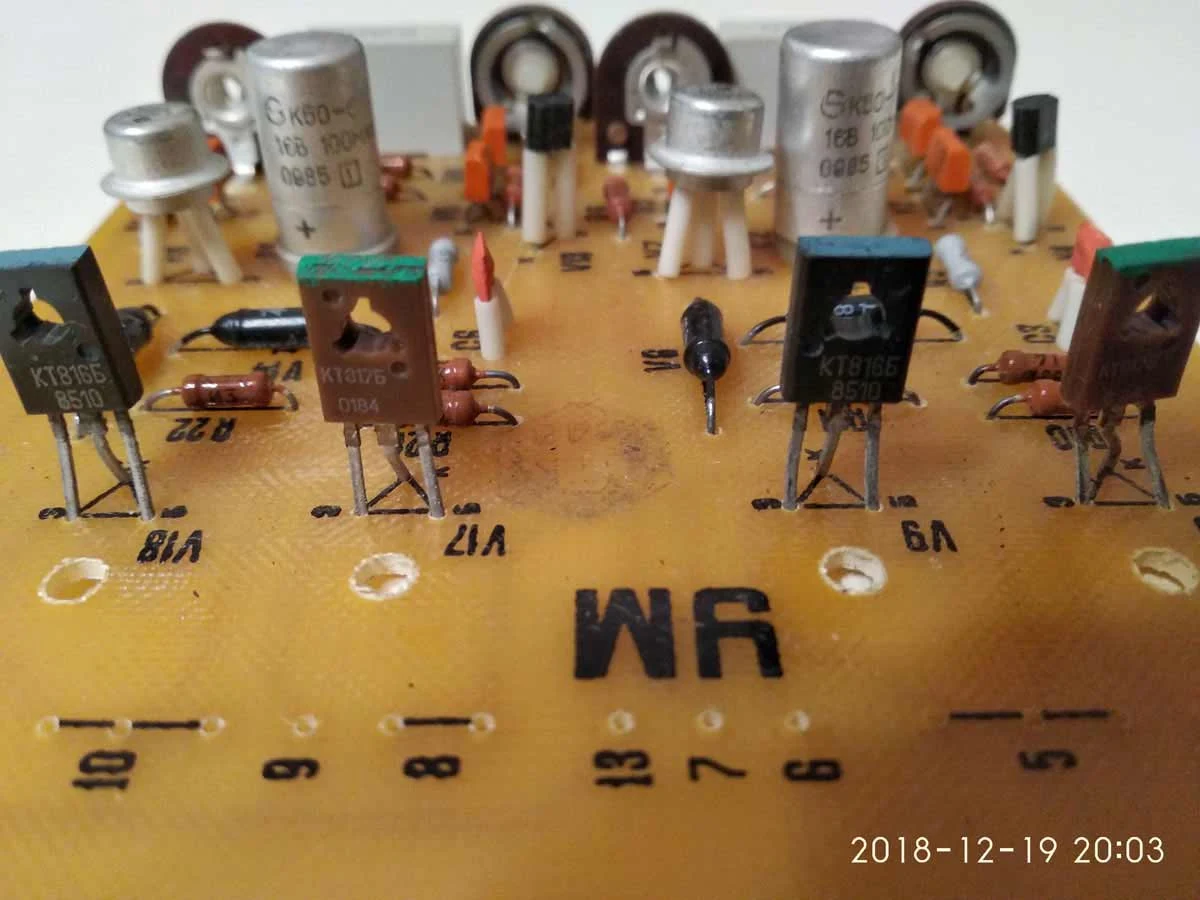

— Стереофонический усилитель мощности;

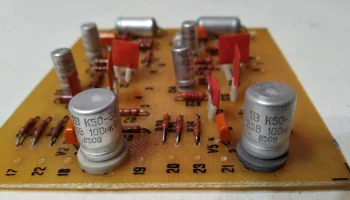

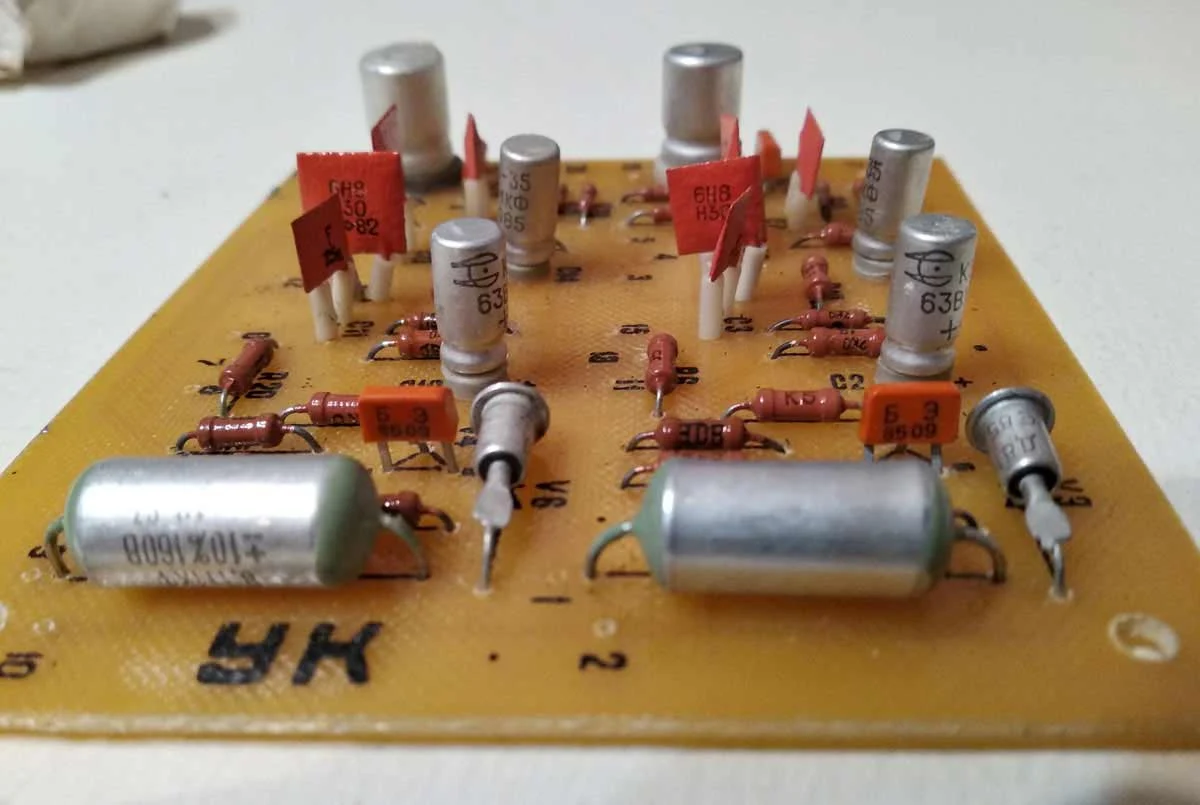

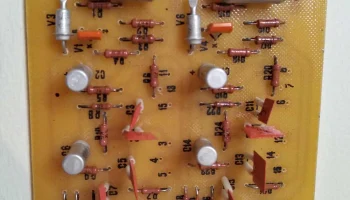

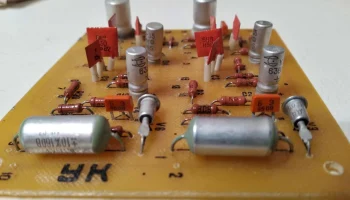

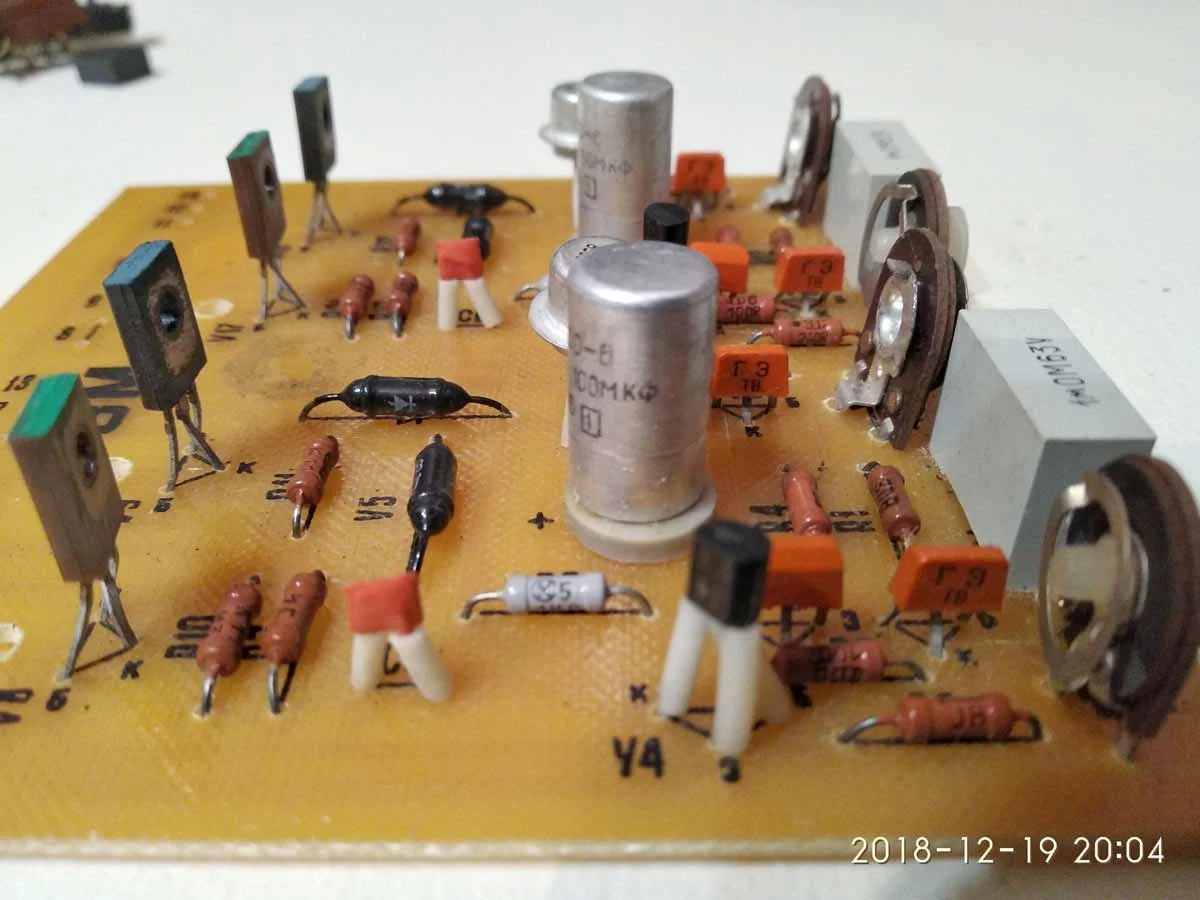

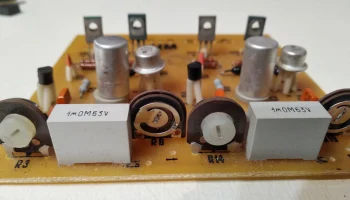

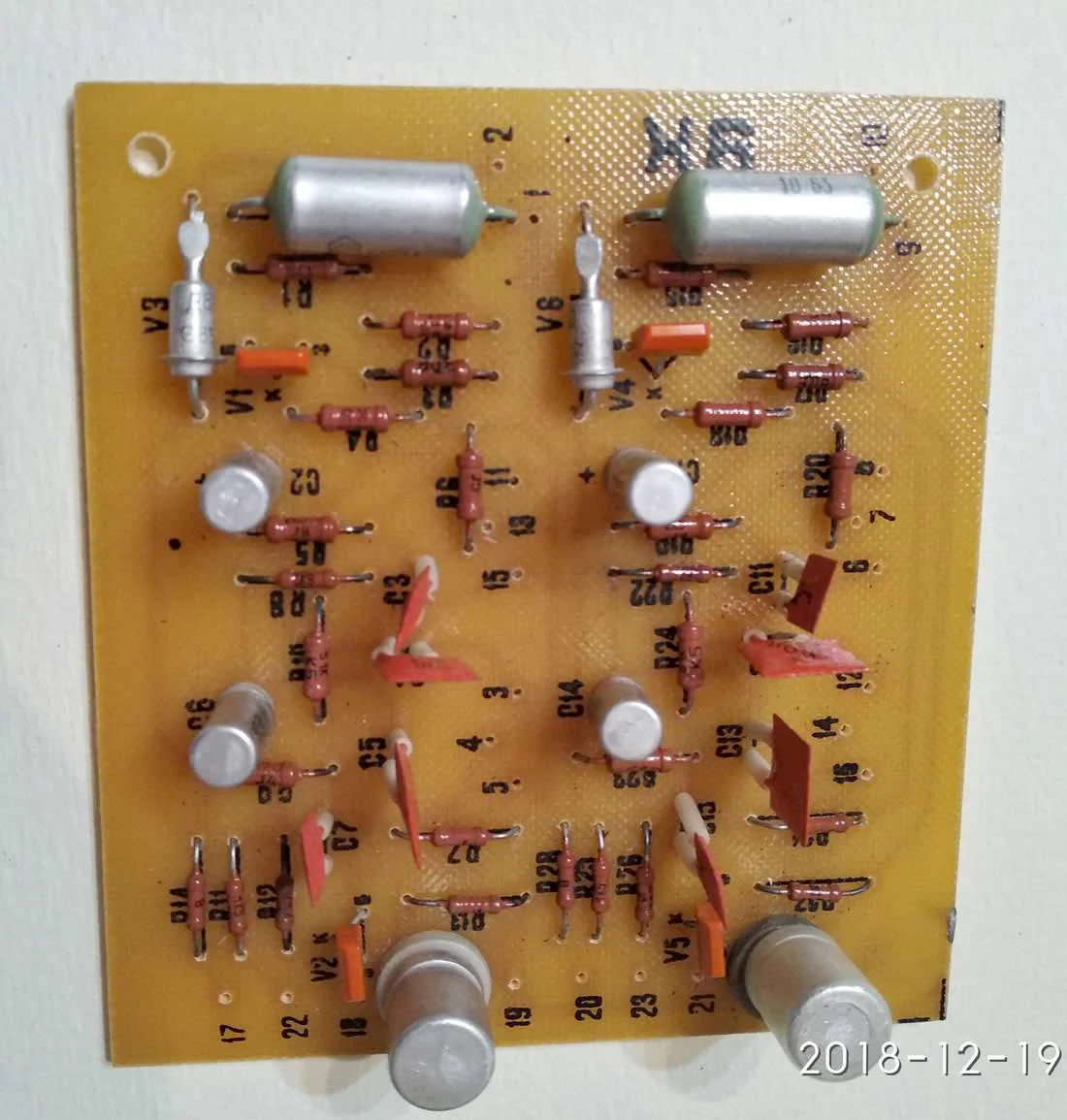

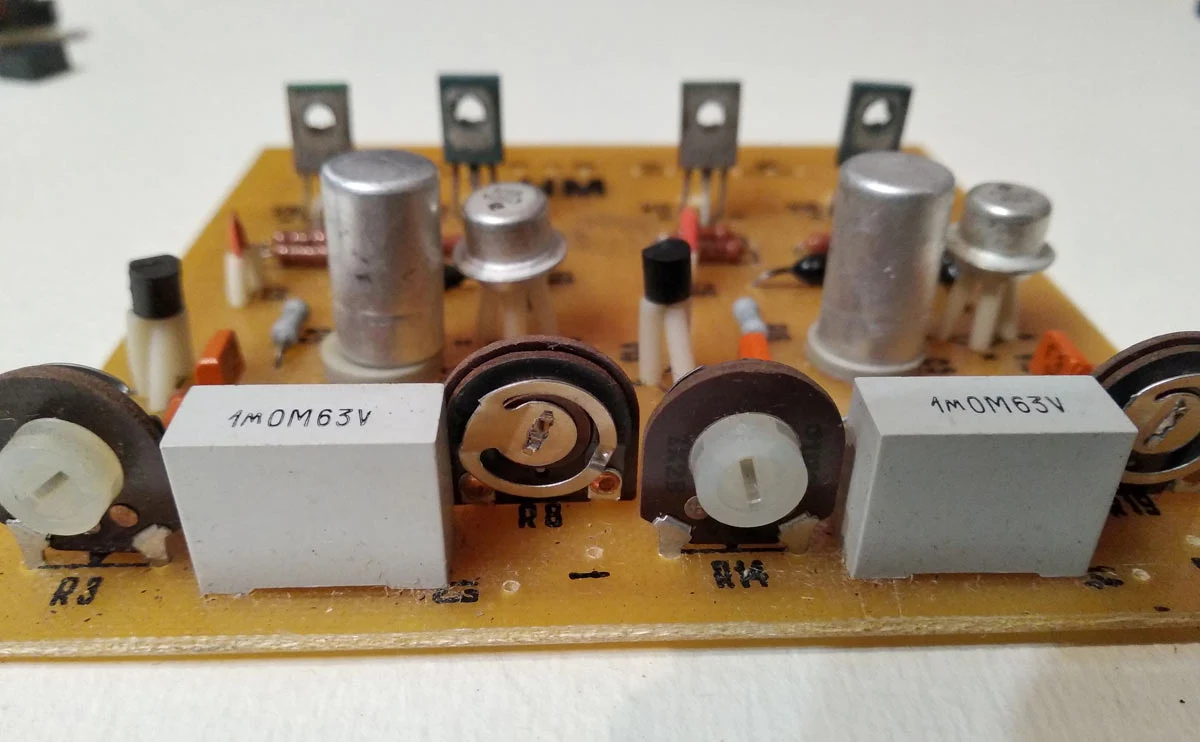

— Предусилители с темброблоками;

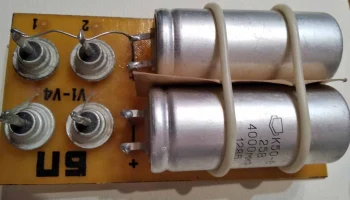

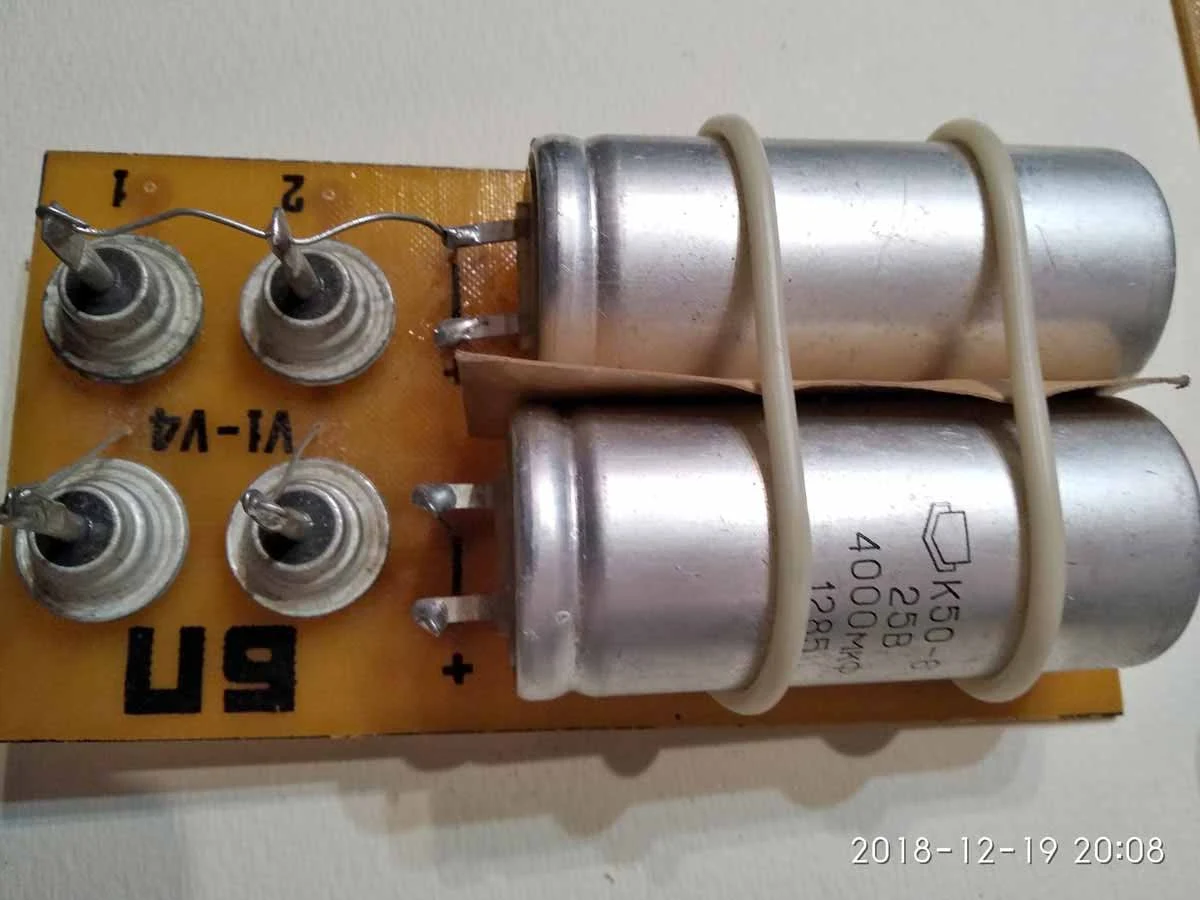

— Выпрямительный блок с фильтрующими конденсаторами;

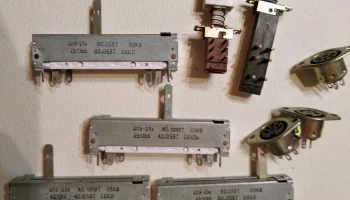

— Входные и выходные разъемы типа СГ.

Технические характеристики:
— Диапазон рабочих частот: 20–20000 Гц;
— Регулировка тембра на частотах 35 Гц и 20000 Гц (-13 и +10 дБ);
— Питание: двухполярный источник ±18…23 В;
— Потребляемое напряжение предварительного каскада и темброблока – 18 В;
— Максимальные выходные параметры при питании 18 В:
— Нагрузка 4 Ом – 24 Вт;
— Нагрузка 8 Ом – 12 Вт;
— При напряжении питания 23 В:
— Нагрузка 4 Ом – 45 Вт;
— Нагрузка 8 Ом – 30 Вт.

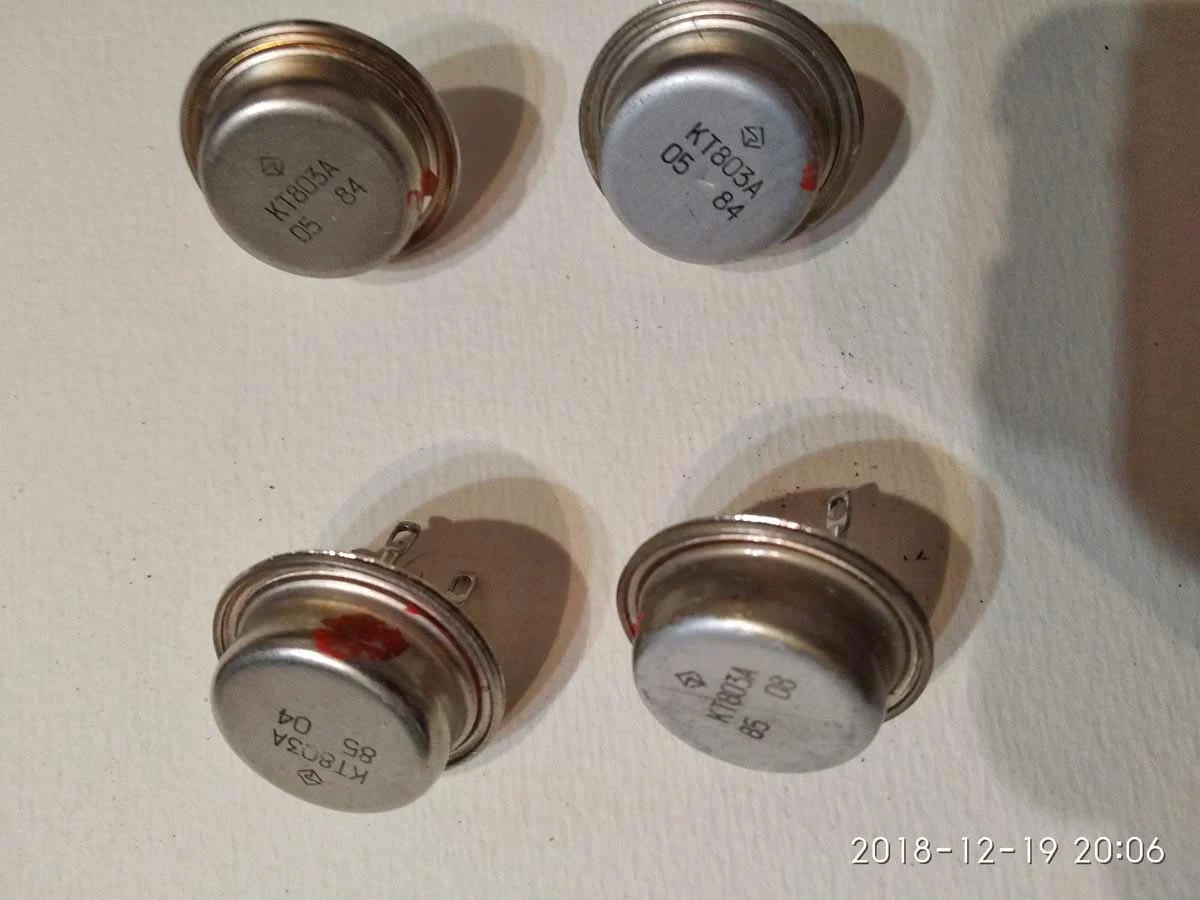

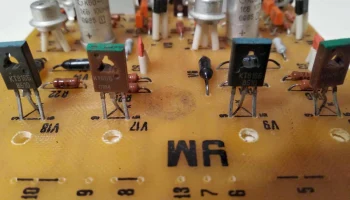

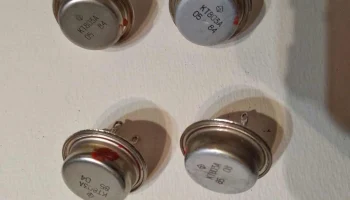

Конструктивно выполнен на базе биполярных транзисторов, выходные каскады реализованы на транзисторах КТ803А. Стоимость набора составляла 50 рублей.
