Старт-7240
Источник:
## Характеристики усилителя «Старт-7240»
— Год выпуска: 1989
— Производитель: Каменец-Подольский завод «Электроприбор»
— Назначение: стереофонический усилитель мощности
— Тип устройства: низкочастотный (НЧ)
— Мощность: 2x2 Вт номинально, максимум 2x4 Вт
— Питание: 6–15 В
— Входное напряжение: 250 мВ
— Частотный диапазон: 40–20000 Гц
— Нагрузка: громкоговорители 4–8 Ом
— Коэффициент гармоник: ≤1% на частоте 1 кГц
— Ток потребления без сигнала: ≤40 мА

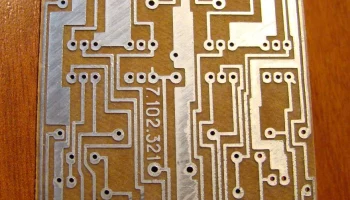

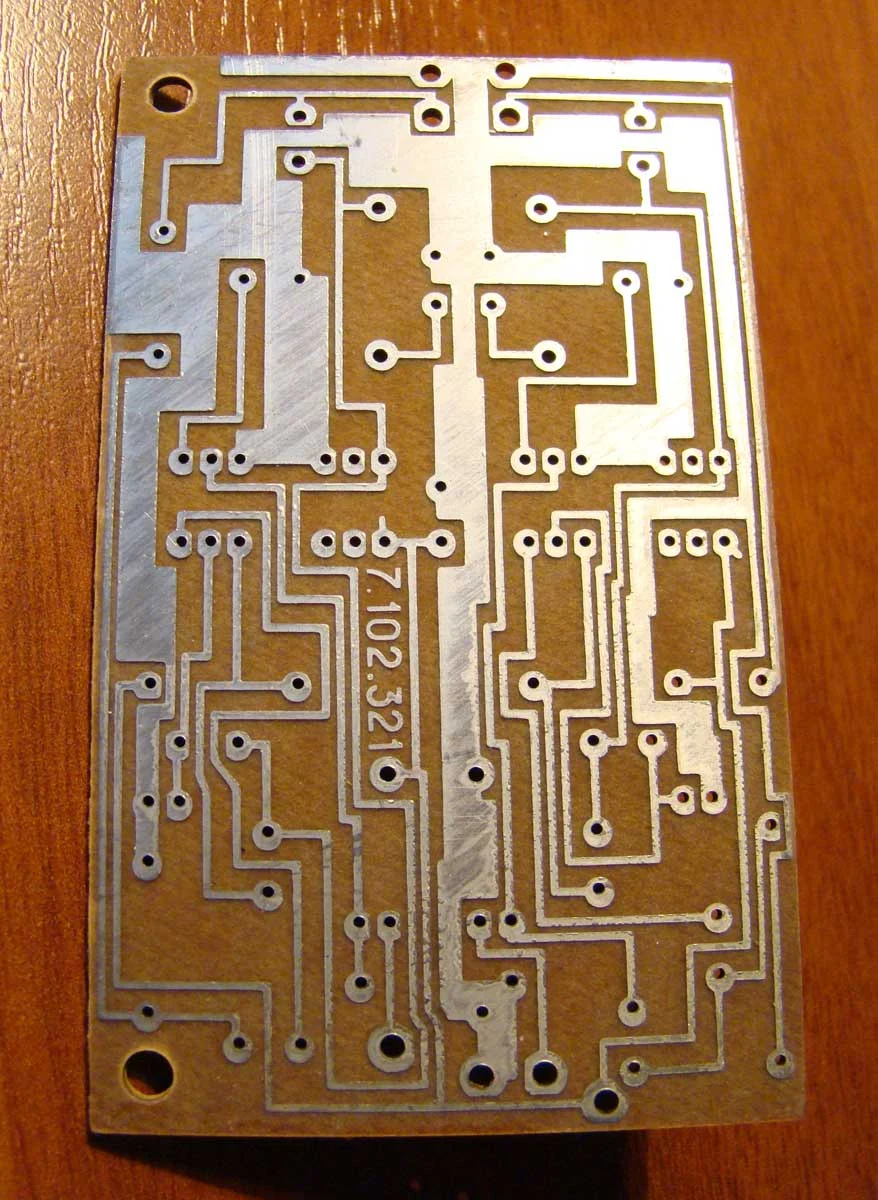

— Размеры платы: 167×92×45 мм
— Вес: 200 г
## Компоновка и схема

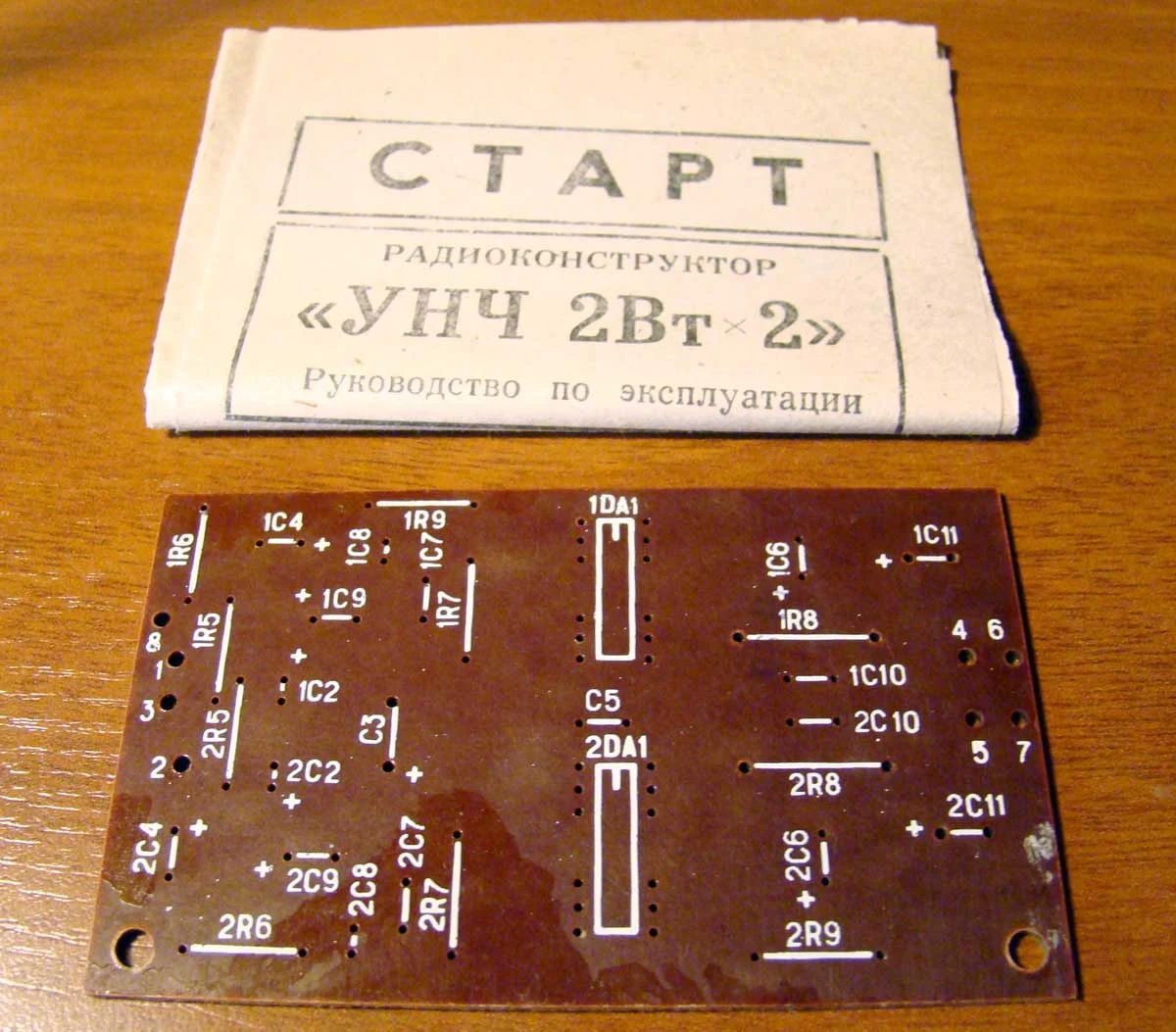

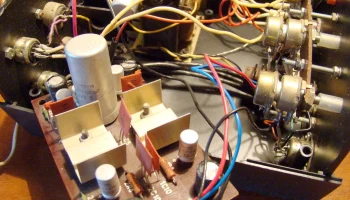

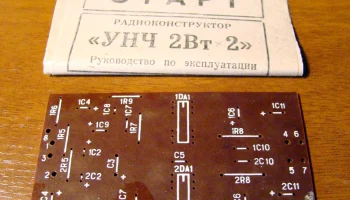

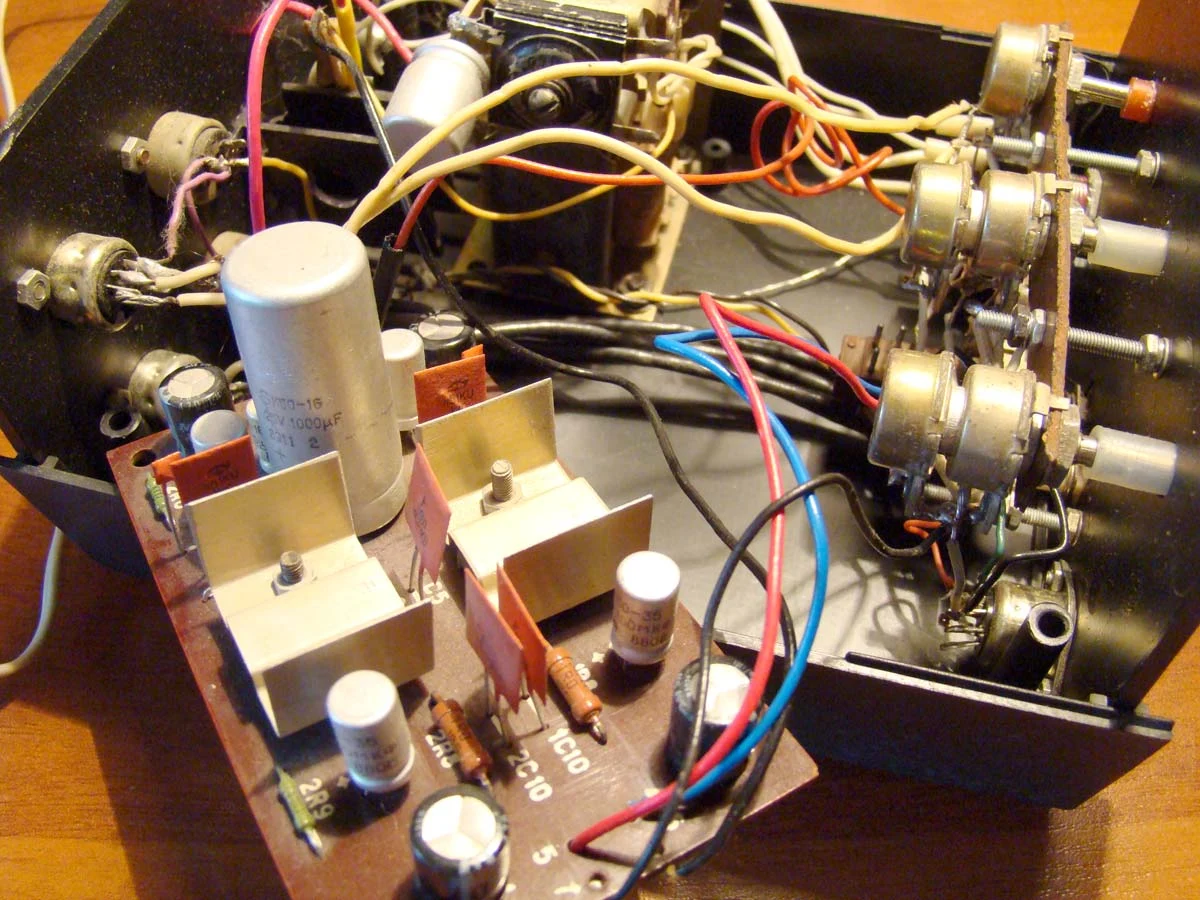

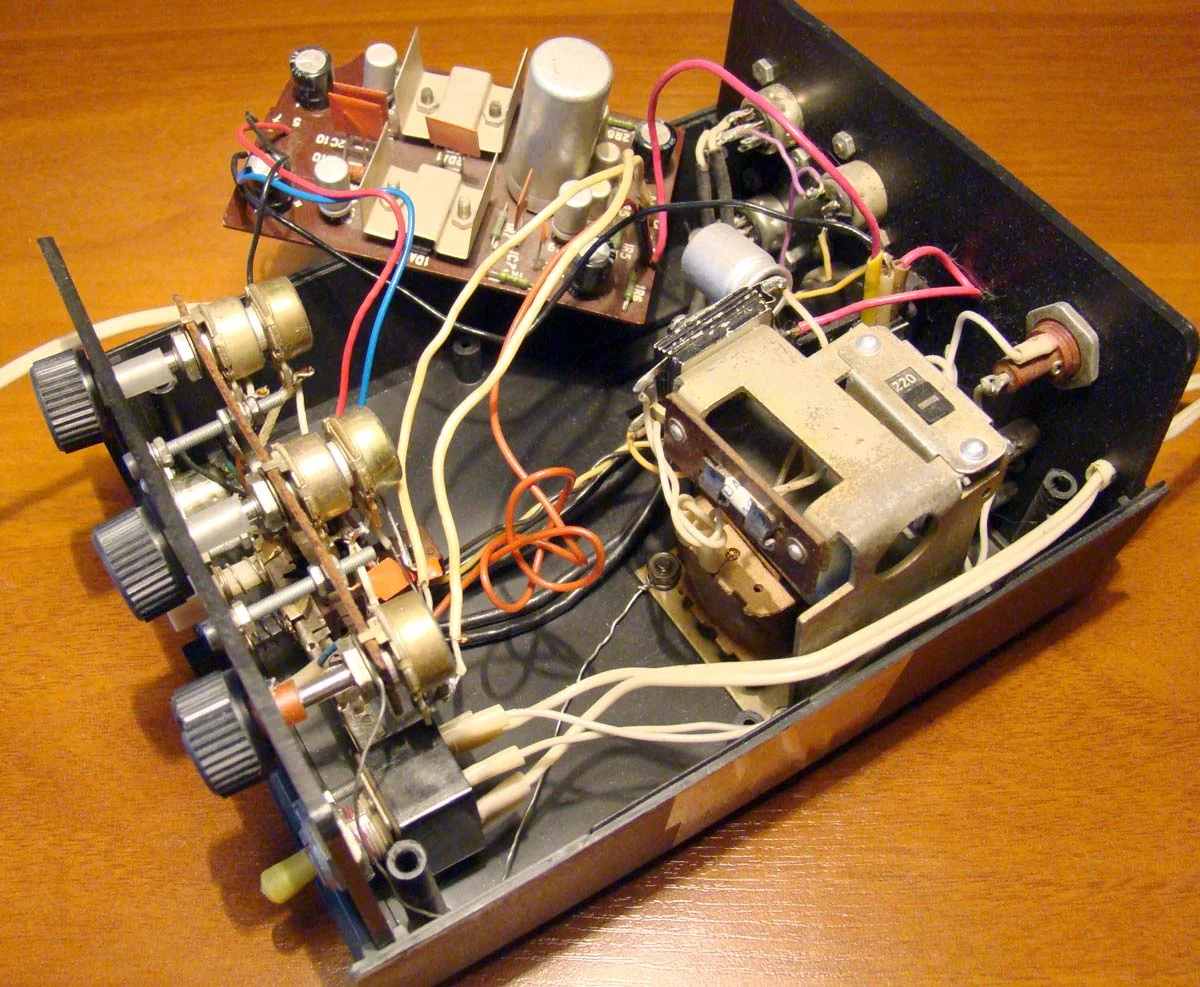

Устройство состоит из двух идентичных каналов, выполненных на микросхемах К174УН7. Простота конструкции и отсутствие необходимости настройки делают его удобным для самостоятельной сборки.
