Имитаторы звуковых эффектов (1982)

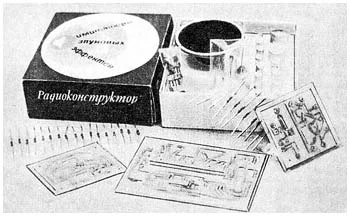

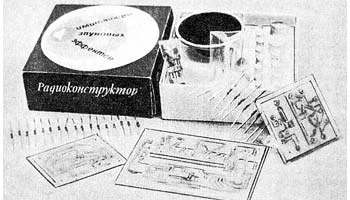

## Комплектность и состав

Имитаторы звуковых эффектов выпускались с 1982 года. Разработан ЦКБИТ в Виннице и производился львовским заводом. Включает следующие компоненты:
— 3 печатные платы;
— 22 транзистора;
— 17 конденсаторов;
— 34 резистора;
— Головка акустическая 0,25ГД-19;
— Кнопка КМ-1-1;
— Монтажный провод.

## Возможности сборки

Набор позволяет собрать несколько устройств:
— Однотональную сирену – несимметричный мультивибратор на 2 транзисторах различной структуры, нагруженный на динамик;
— Сирену с изменяющейся тональностью – модификация предыдущей схемы с цепочкой задержки напряжения, регулирующей плавное изменение частоты звука;
— Двухтональную сирену – состоит из двух генераторов, включая симметричный мультивибратор, плавно меняющий частоту в диапазоне 800–1500 Гц;
— Устройство имитации пения птиц – основано на тональном генераторе, модулируемом четырьмя мультивибраторами для создания сложных сигналов.

## Характеристики устройства

— Напряжение питания: 9 В;
— Потребляемый ток: около 40 мА.

## Цена и источник информации

Стоимость комплекта составляла 12 рублей. Подробности описаны в журнале «Радио» № 3 за 1983 год.
