РК. Радиоприёмник "Электрон-М" (1977)

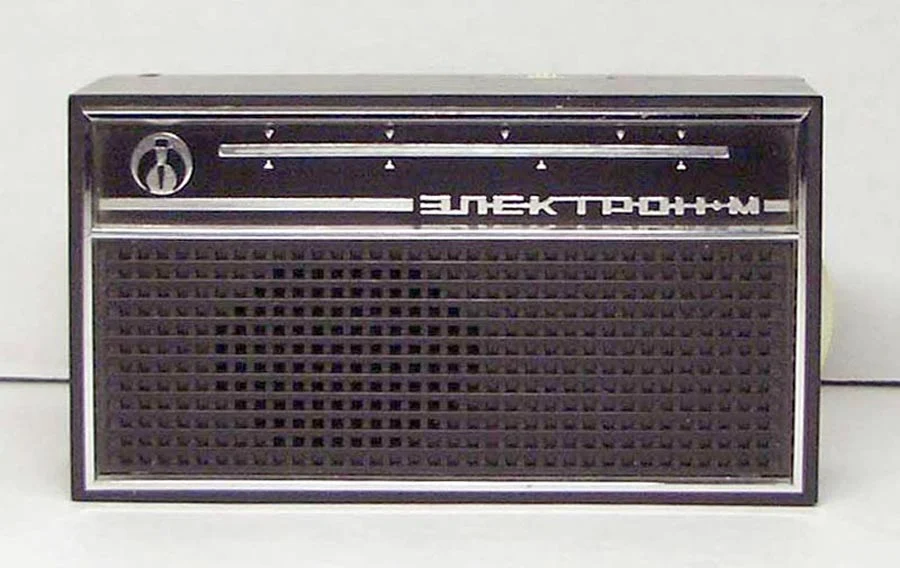

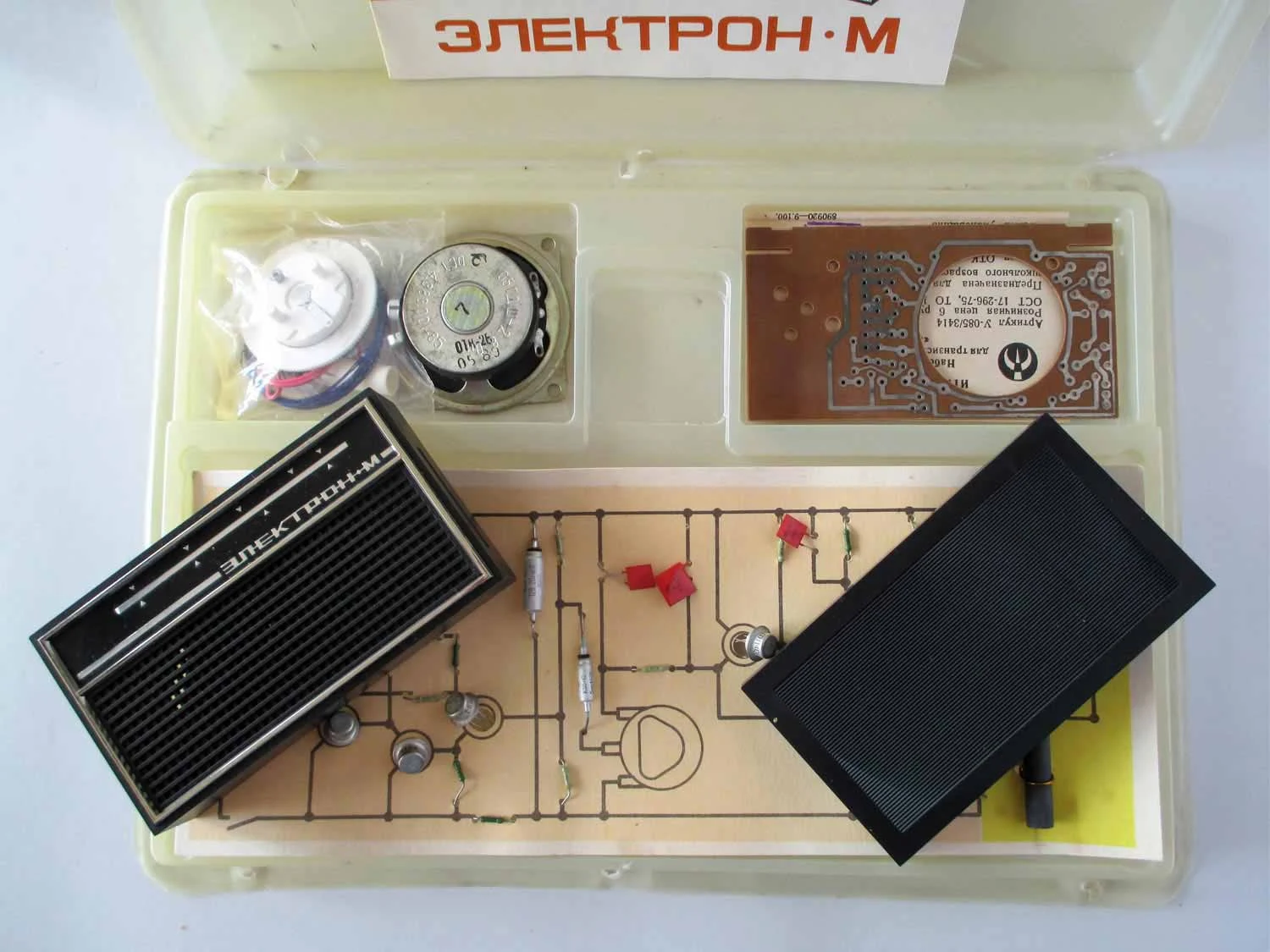

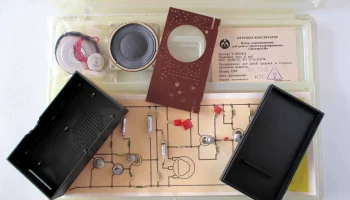

Радиоконструктор «Электрон-М»

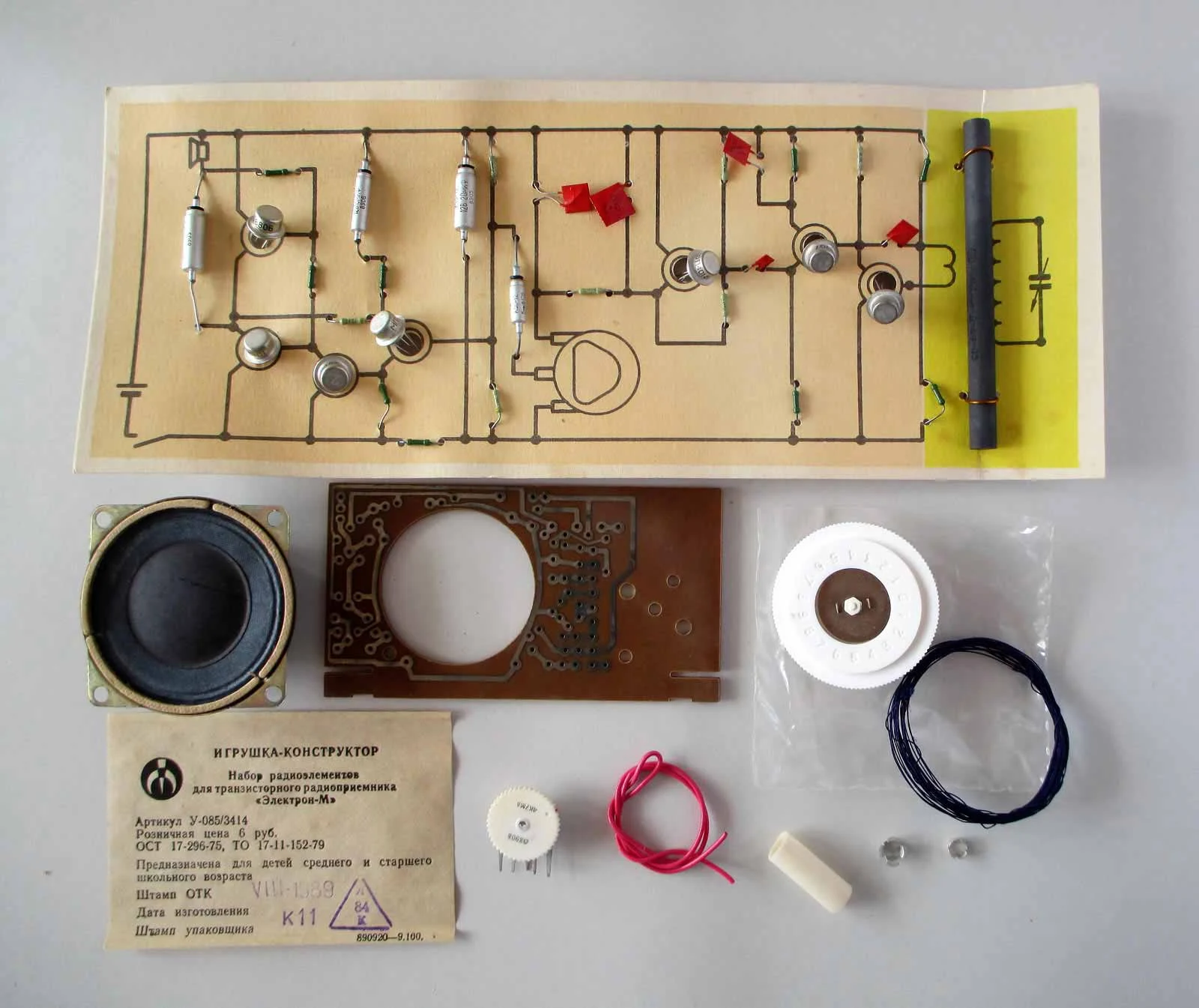

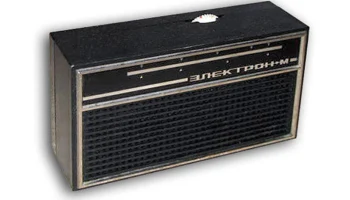

Выпускался Запорожским заводом полупроводниковых приборов с 1977 по первую половину 90-х годов. Предназначен для самостоятельной сборки радиоприёмника прямого усиления по схеме 2-V-3 диапазона СВ.

Технические характеристики:
— Чувствительность: 25 мВ/м;
— Максимальная выходная мощность: 100 мВт;
— Частотный диапазон: 200…5000 Гц;
— Источник питания: батарея «Крона».

Особенности конструкции:
— Схема устройства оставалась практически неизменной, но допускала небольшую коррекцию номиналов деталей и маркировочных обозначений;

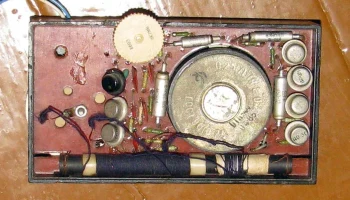

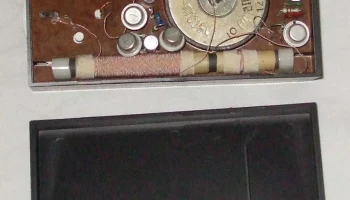

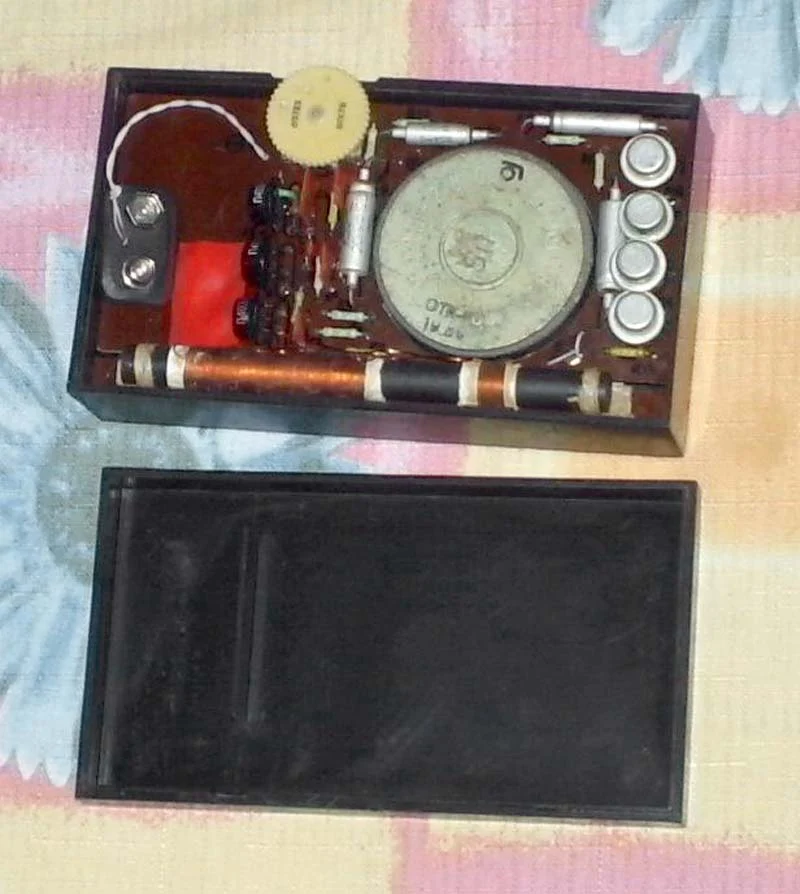

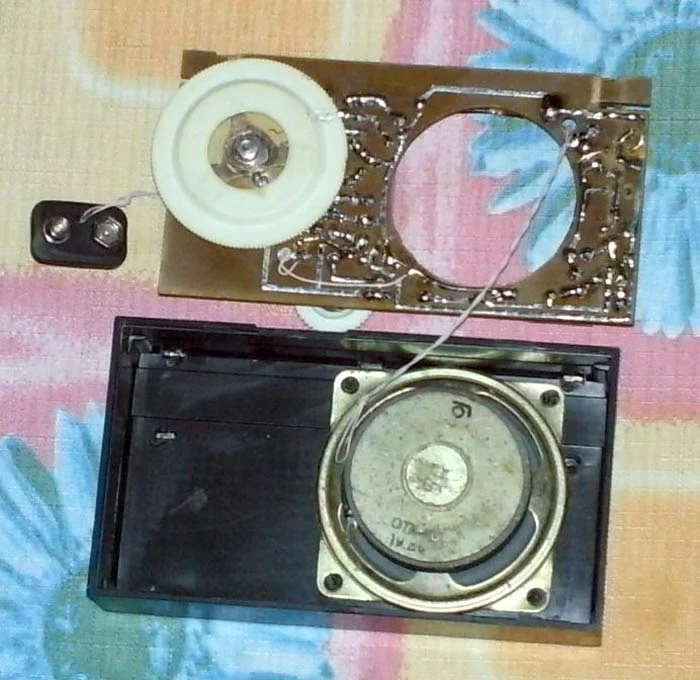

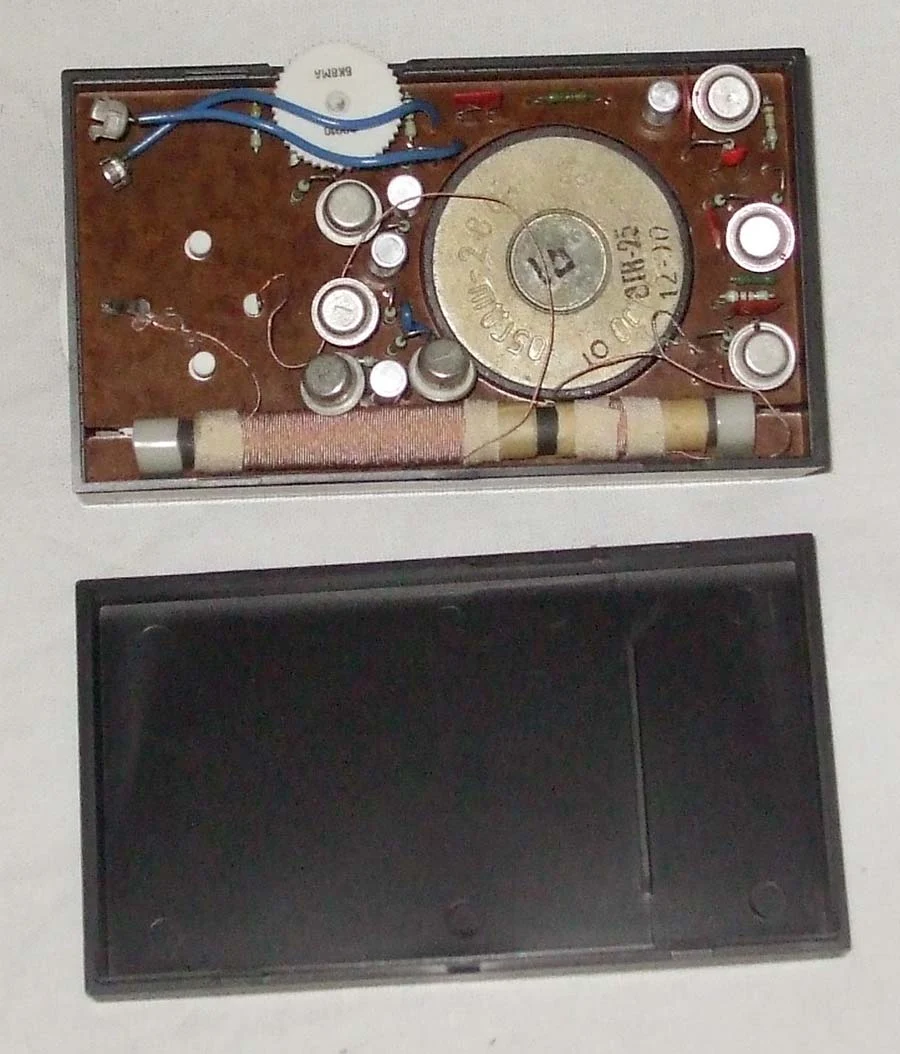

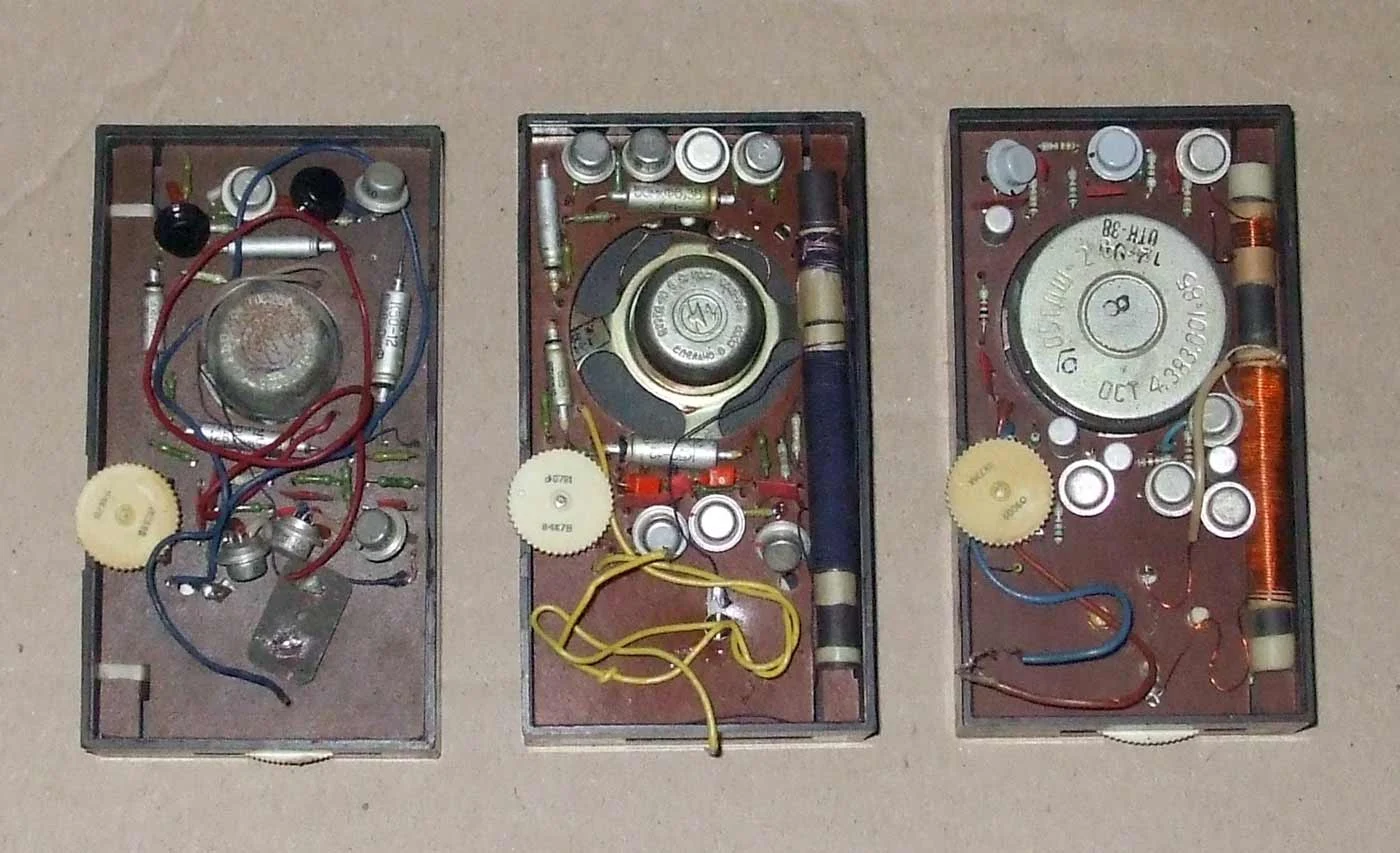

— Печатная плата имела несколько вариантов разводки;

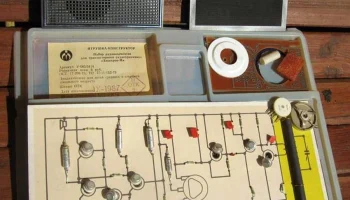

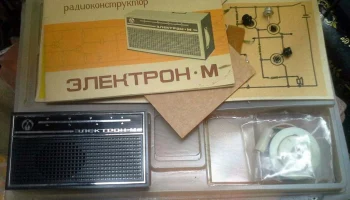

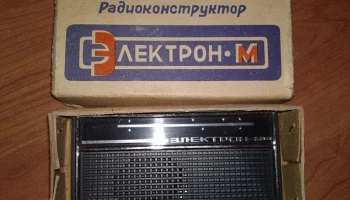

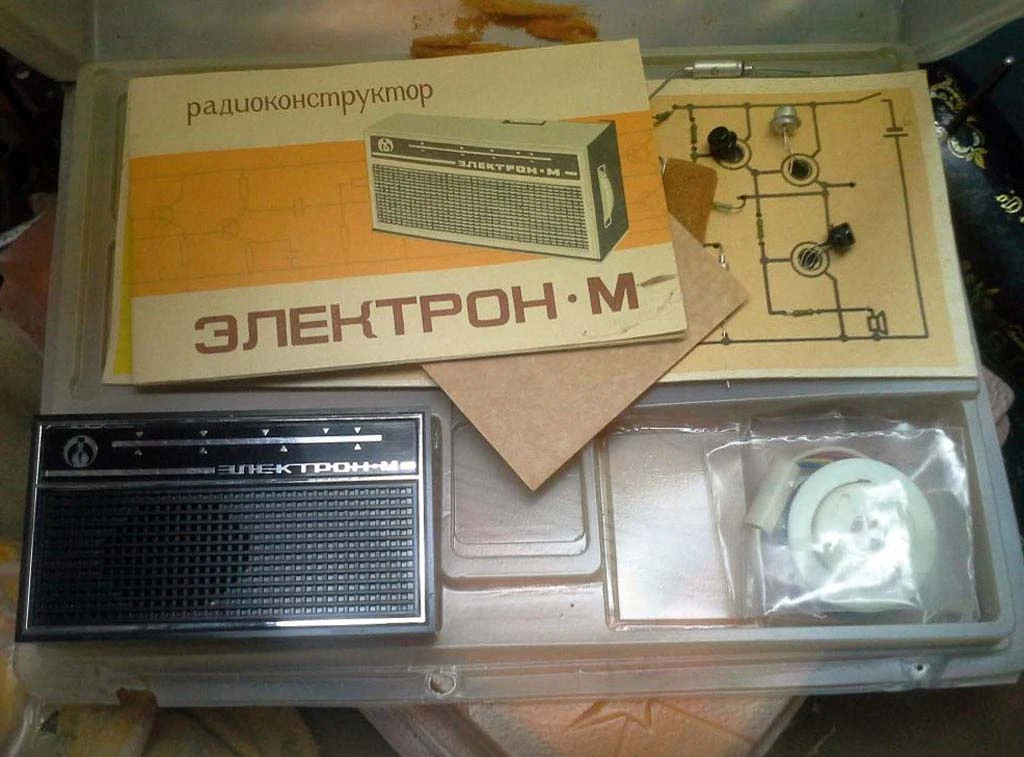

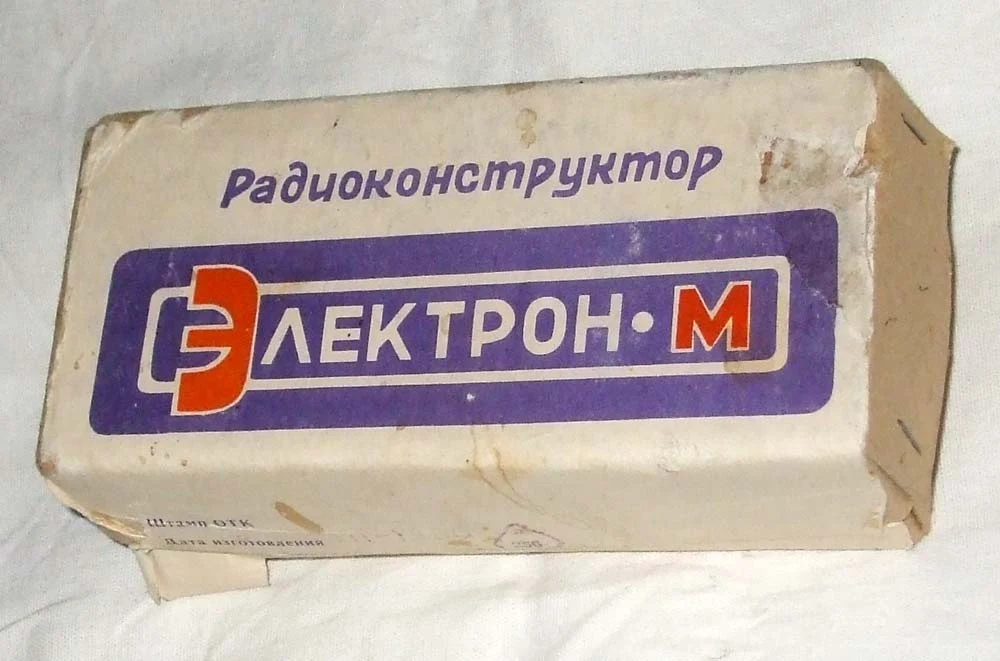

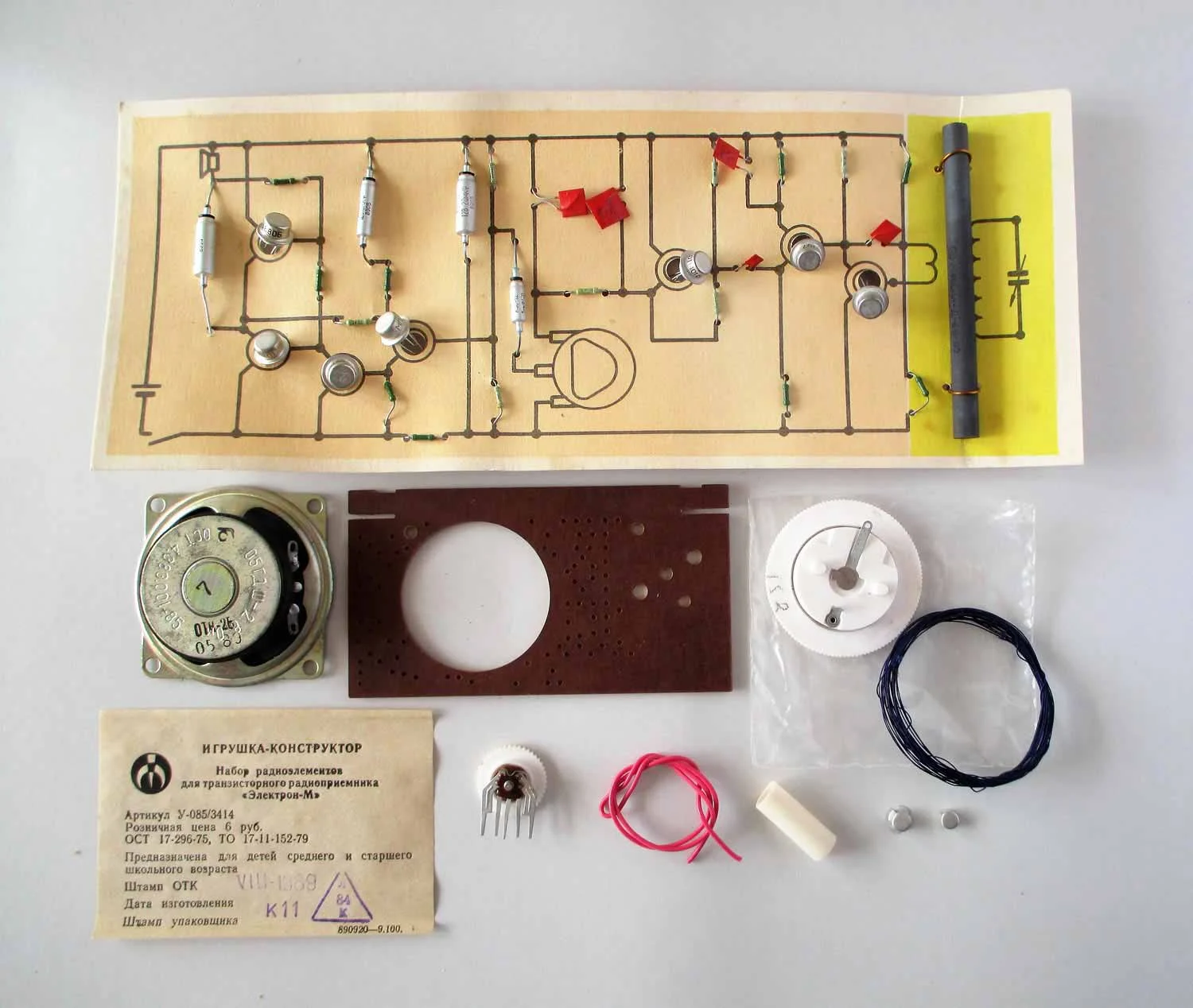

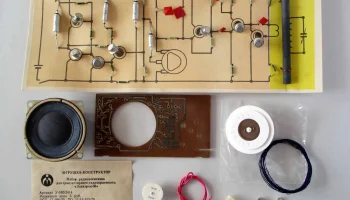

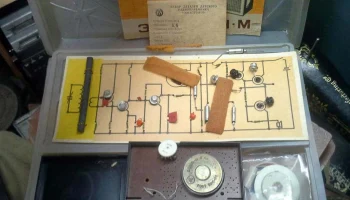

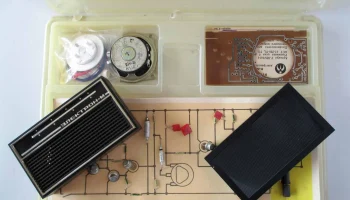

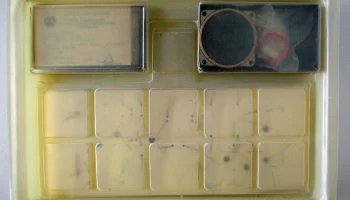

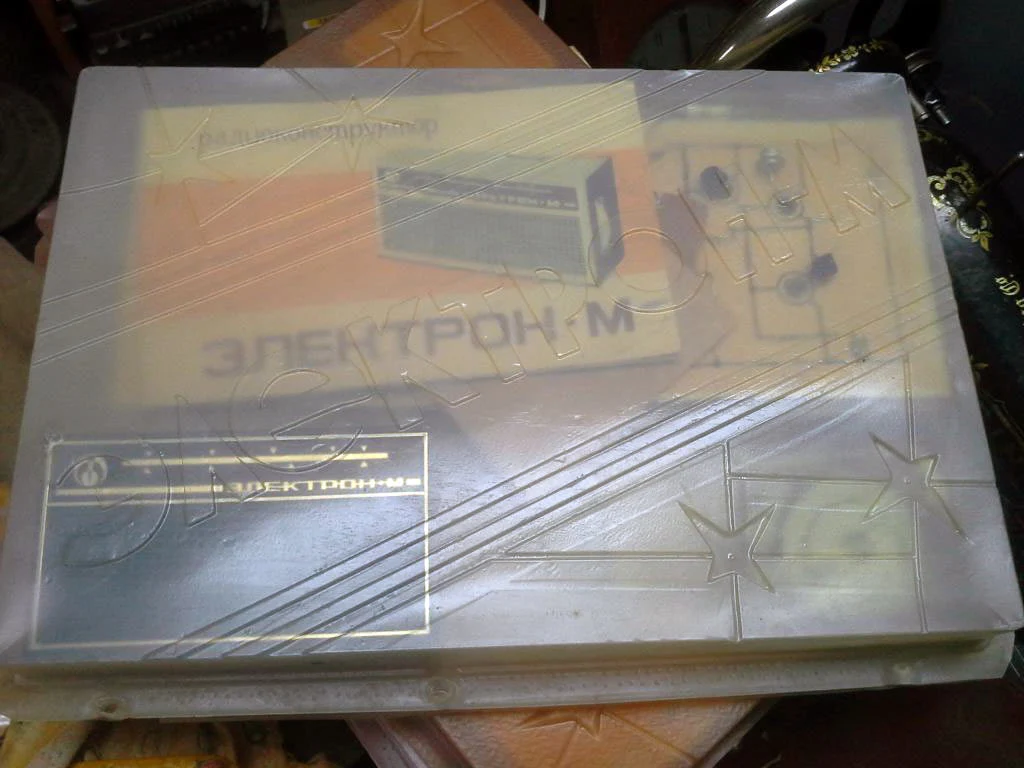

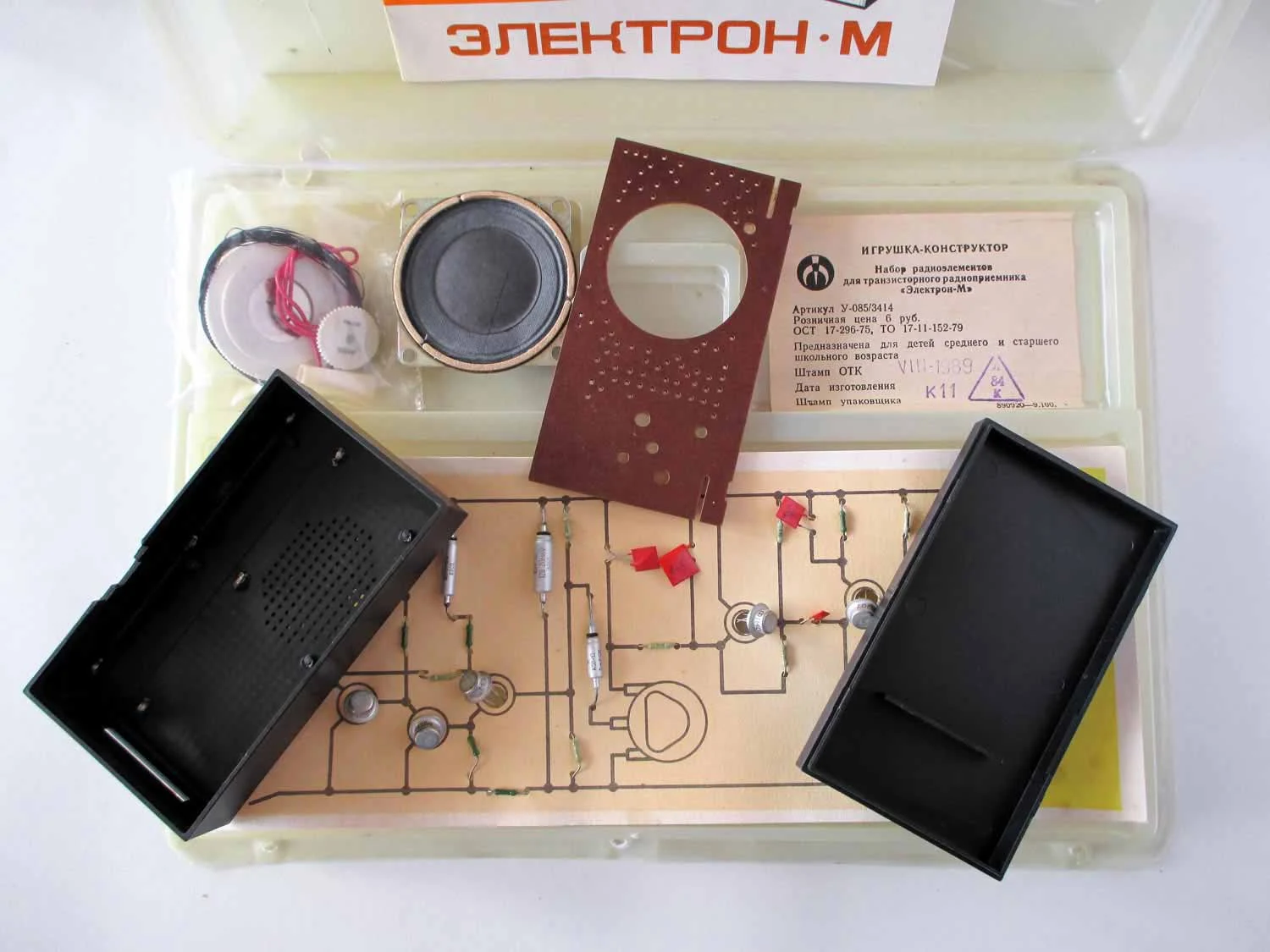

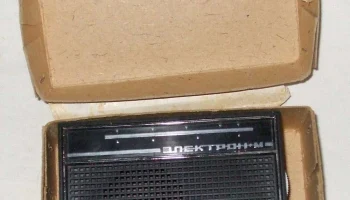

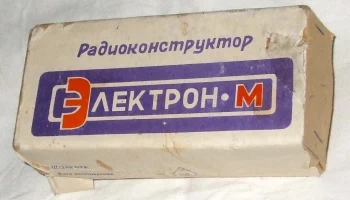

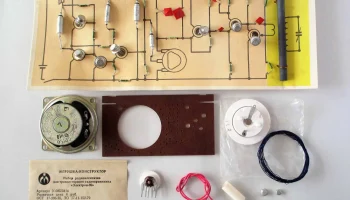

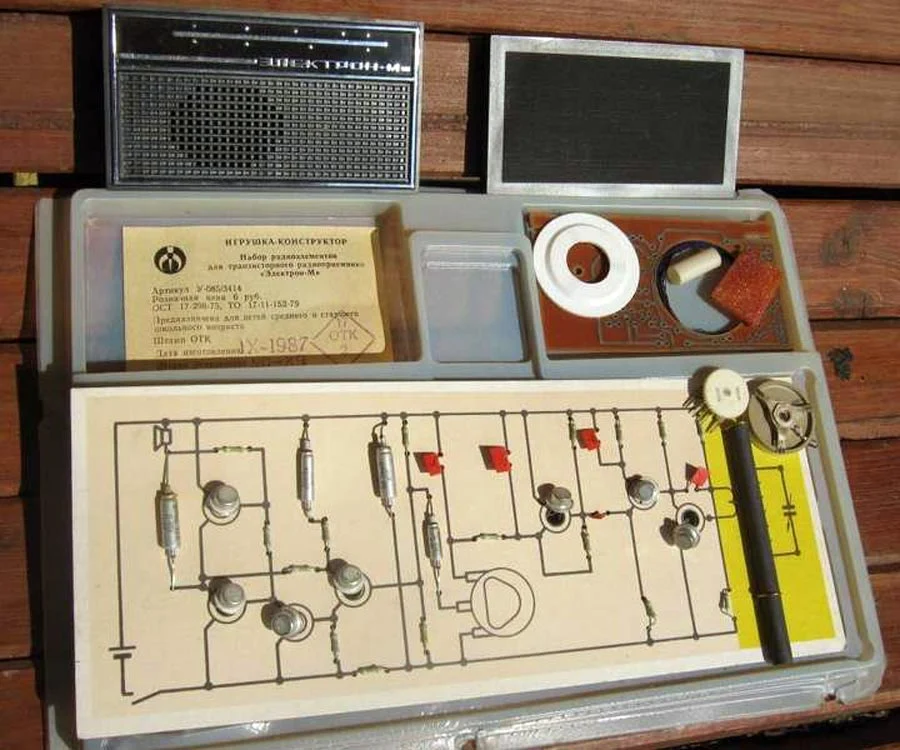

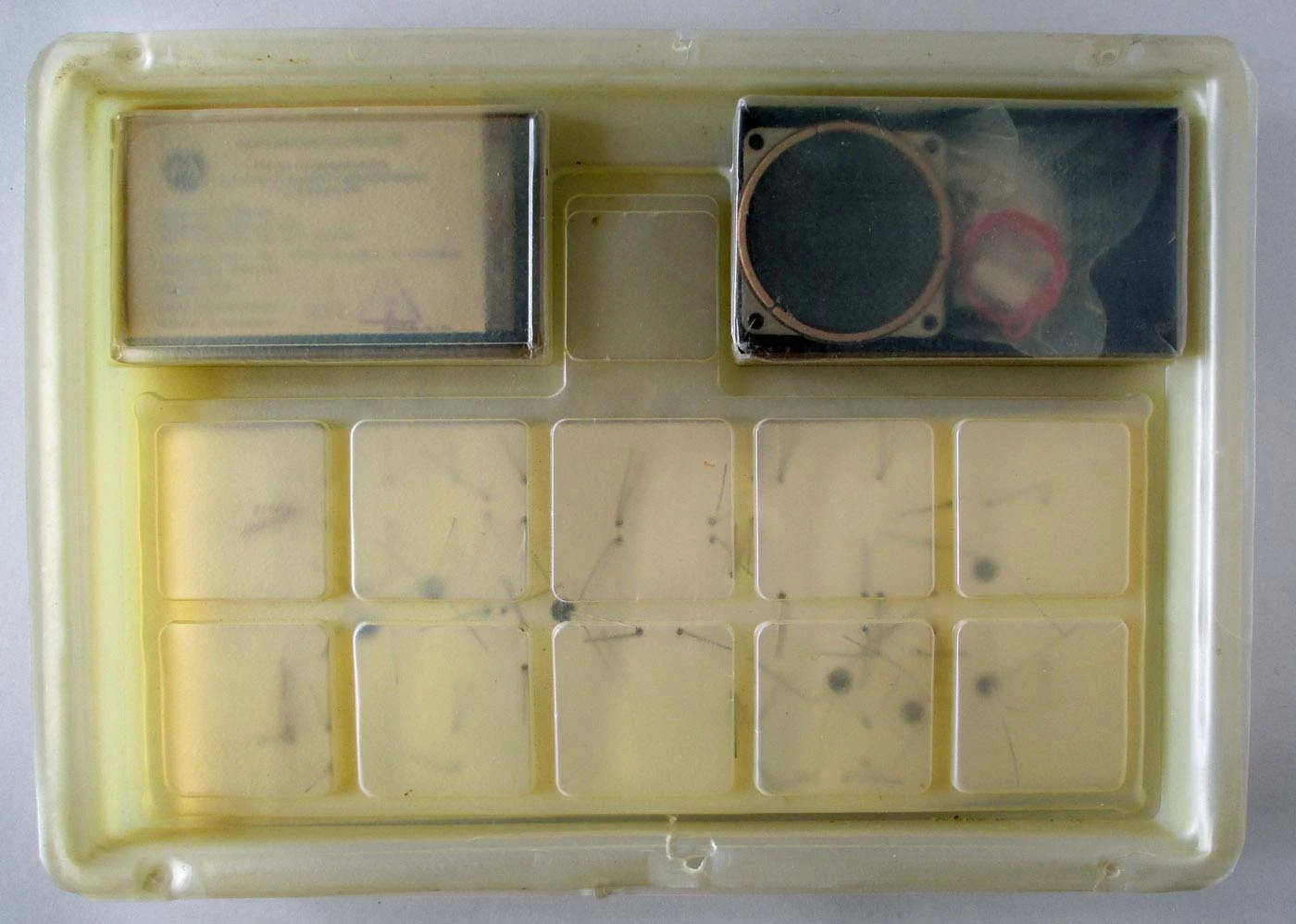

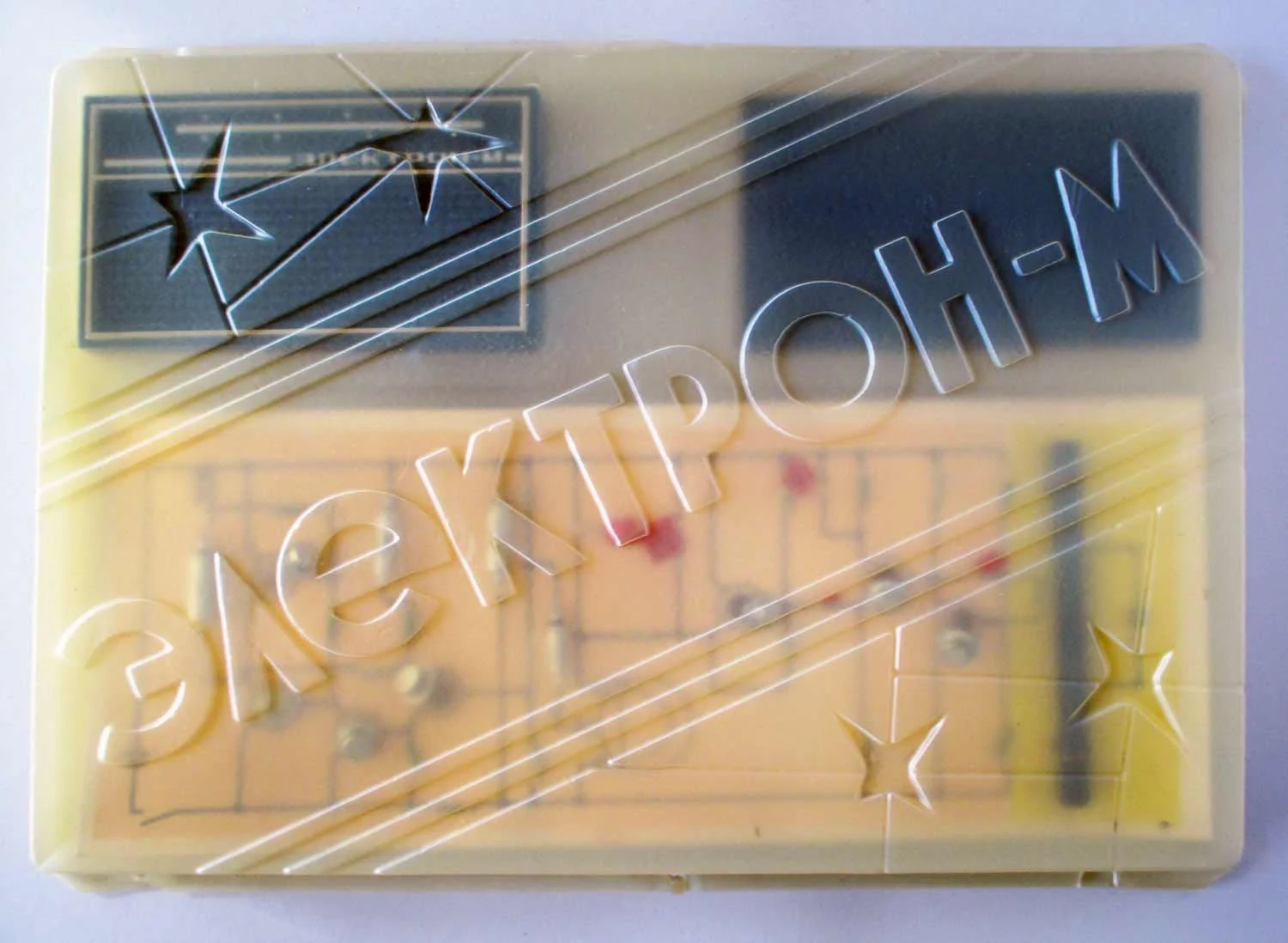

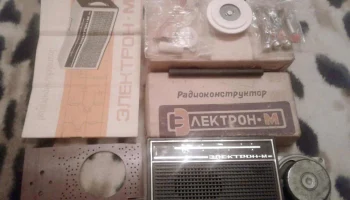

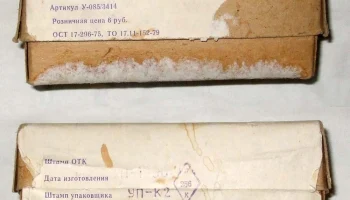

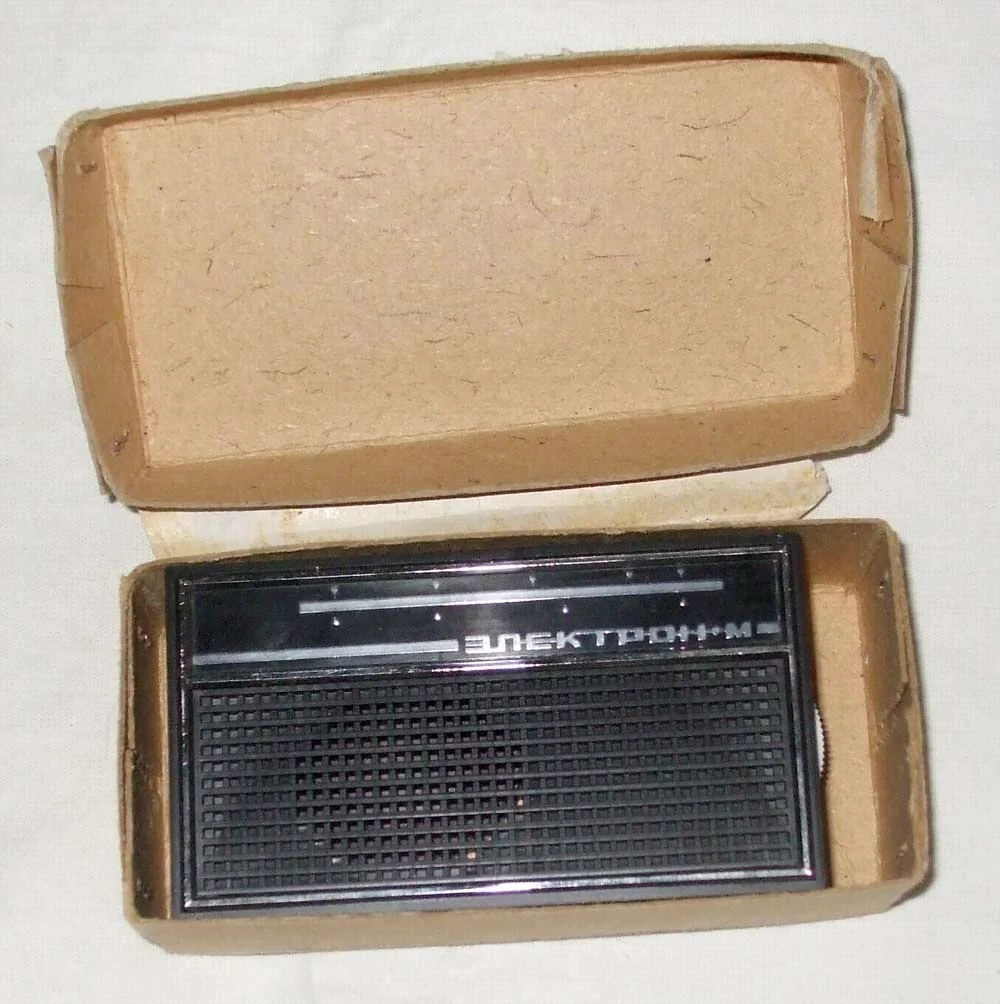

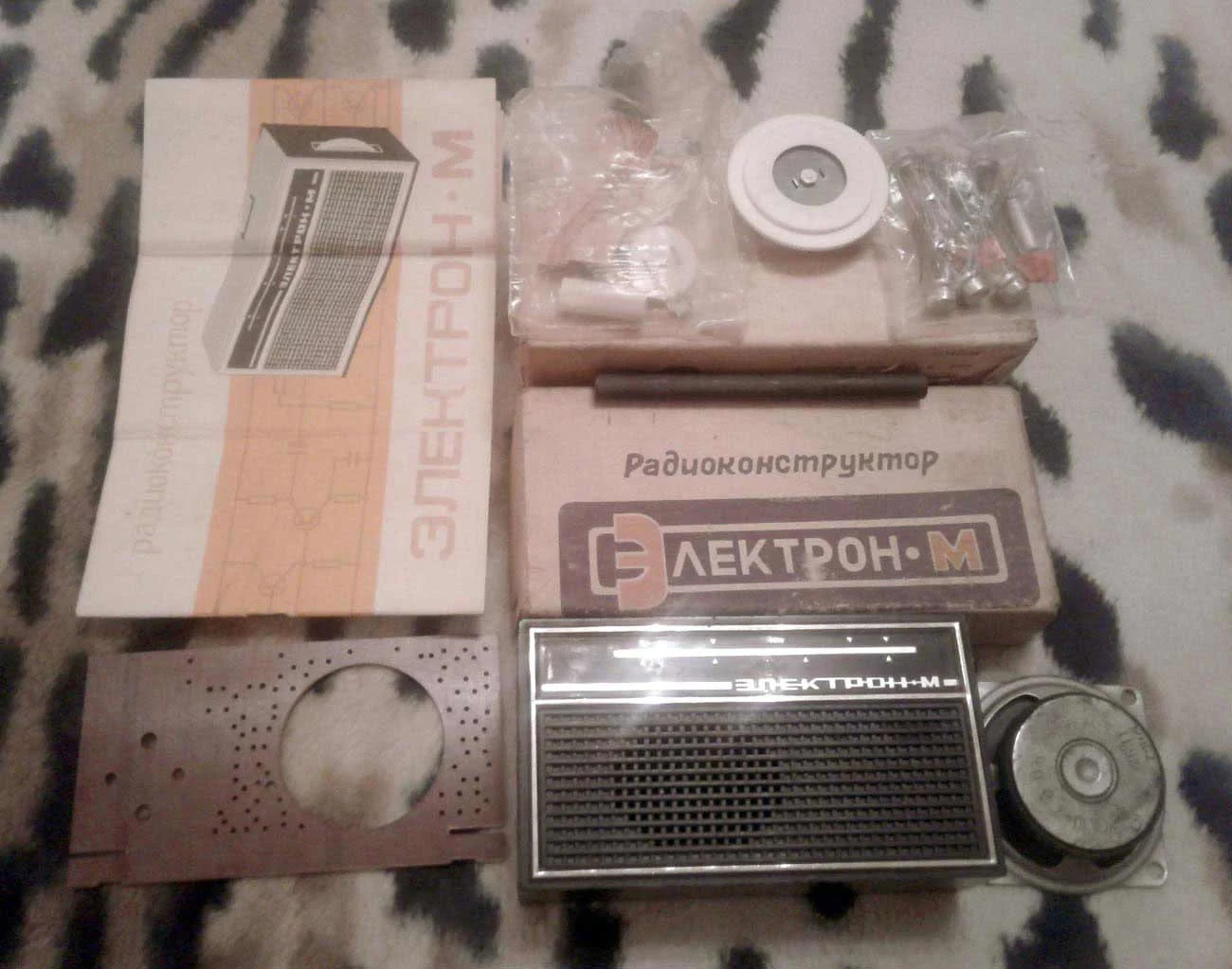

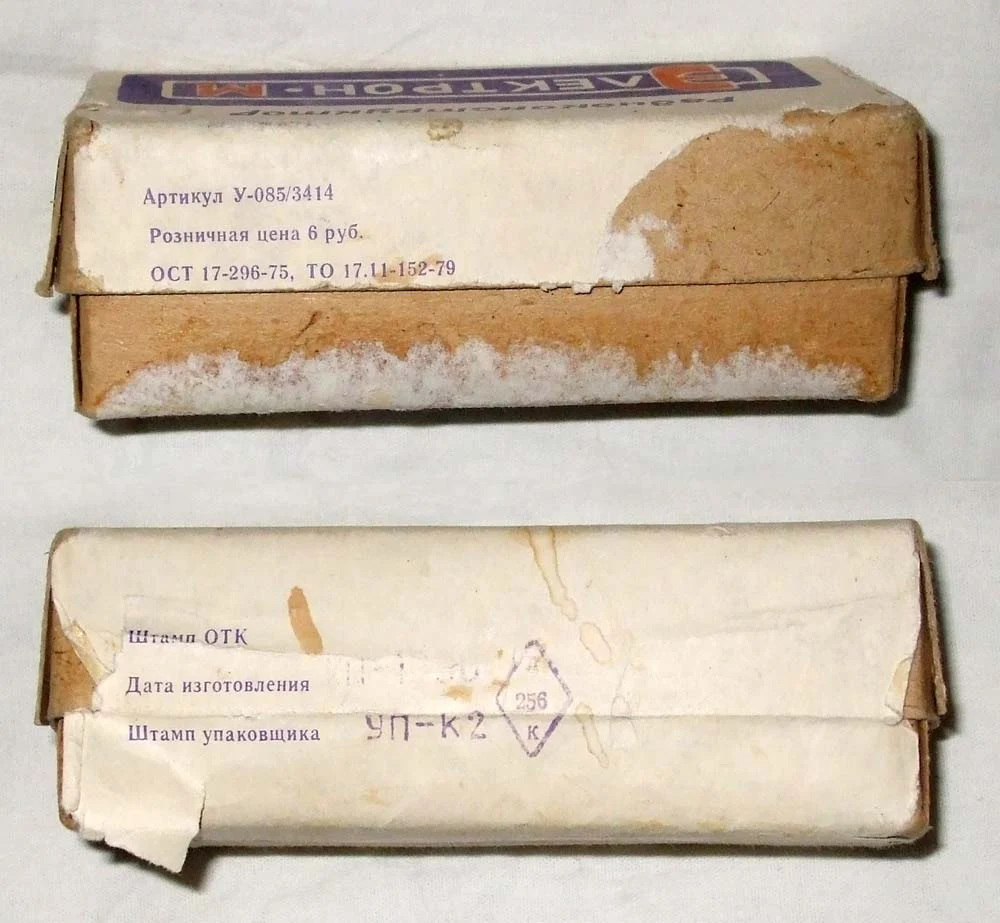

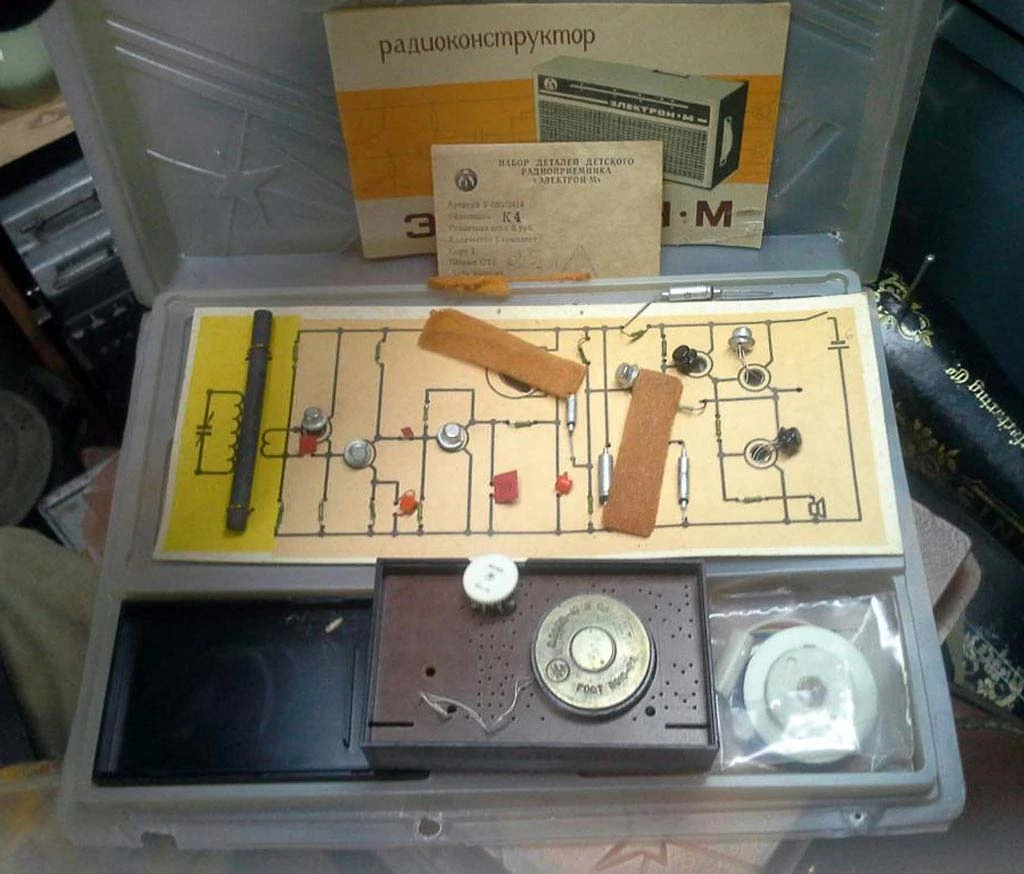

— Выпускался в нескольких вариантах оформления набора, инструкций по сборке и эксплуатации, а также в различной упаковке;

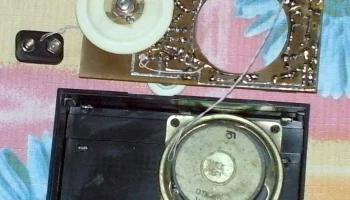

— Использовались разные типы громкоговорителей.

Дополнительно:

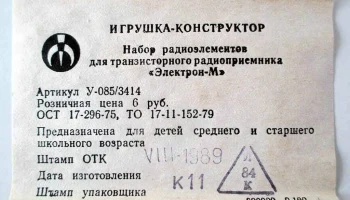

— Набор комплектовался инструкциями выпуска 1977, 1982 и 1984 годов;
— Фотографии сборщиков представлены как Александром Каклюгиным из Кишинёва, так и Виктором Сапроновым из Москвы;
— Доступны видеоинструкции под номерами 1–4.
