Старт-7218

Радиоконструктор «Старт-7218» (функциональный генератор)

Выпускался Каменец-Подольским заводом «Электроприбор» с 1988 года. Предназначен для учащихся старших классов и радиолюбителей различной квалификации.

Основные характеристики:
— Диапазон рабочих частот: 20–135 000 Гц.
— Число поддиапазонов: 4.
— Выходное напряжение:
— Синусоида: 0,3 В.
— Треугольная форма: 1,8 В.
— Прямоугольная форма: 1,8 В.
— Коэффициент гармоник синусоиды: 6%.
— Сопротивление выхода: 600 Ом.
— Питание: 9 В.
— Ток потребления: 60 мА.
— Габариты устройства: 167×92×55 мм.
— Масса: 200 г.

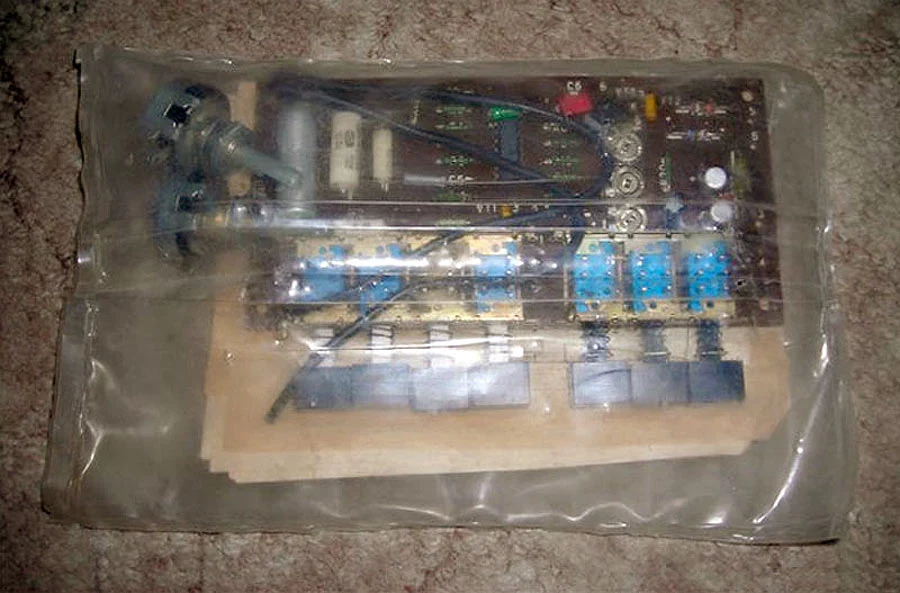

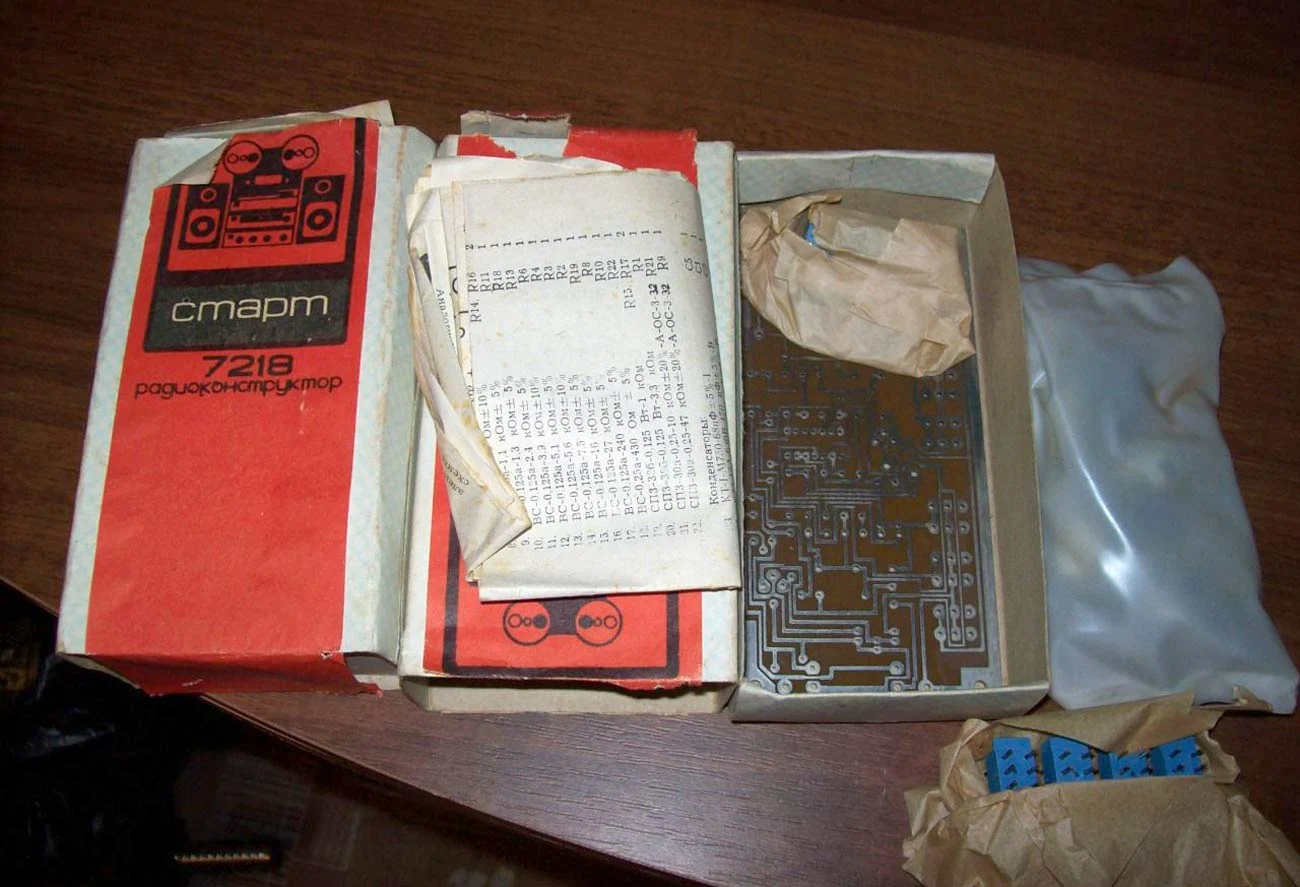

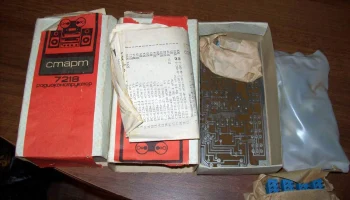

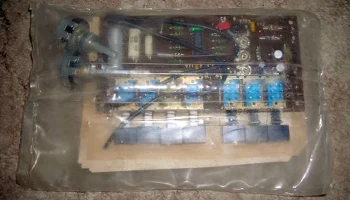

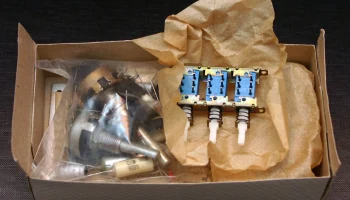

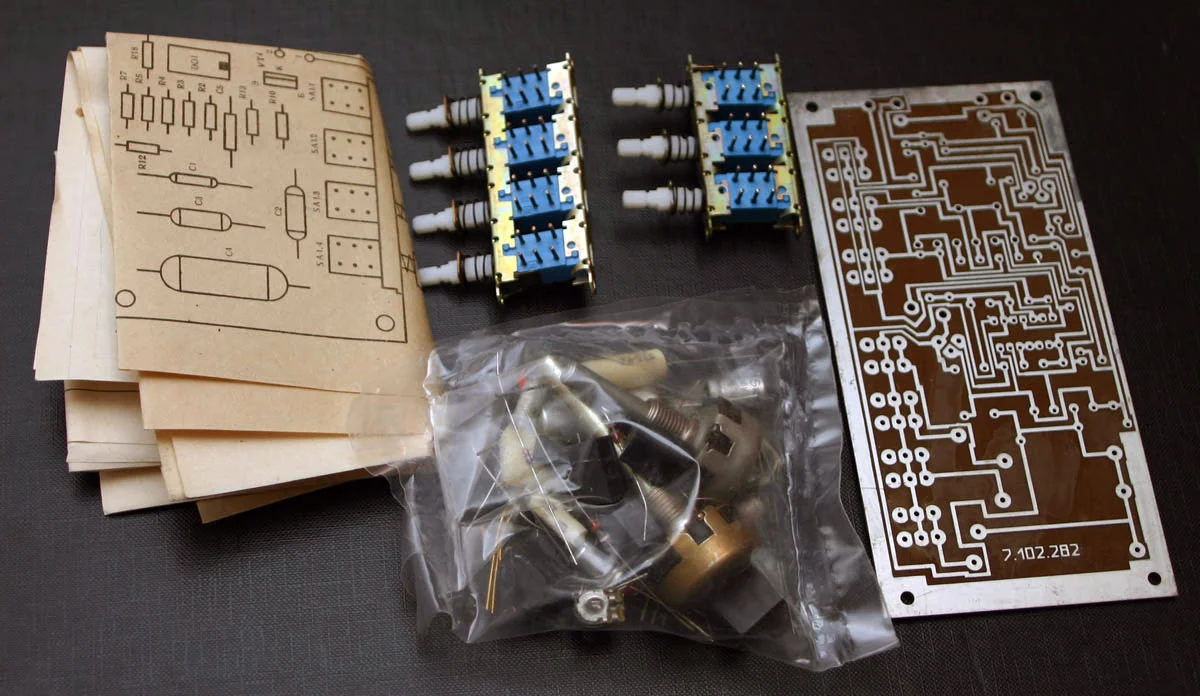

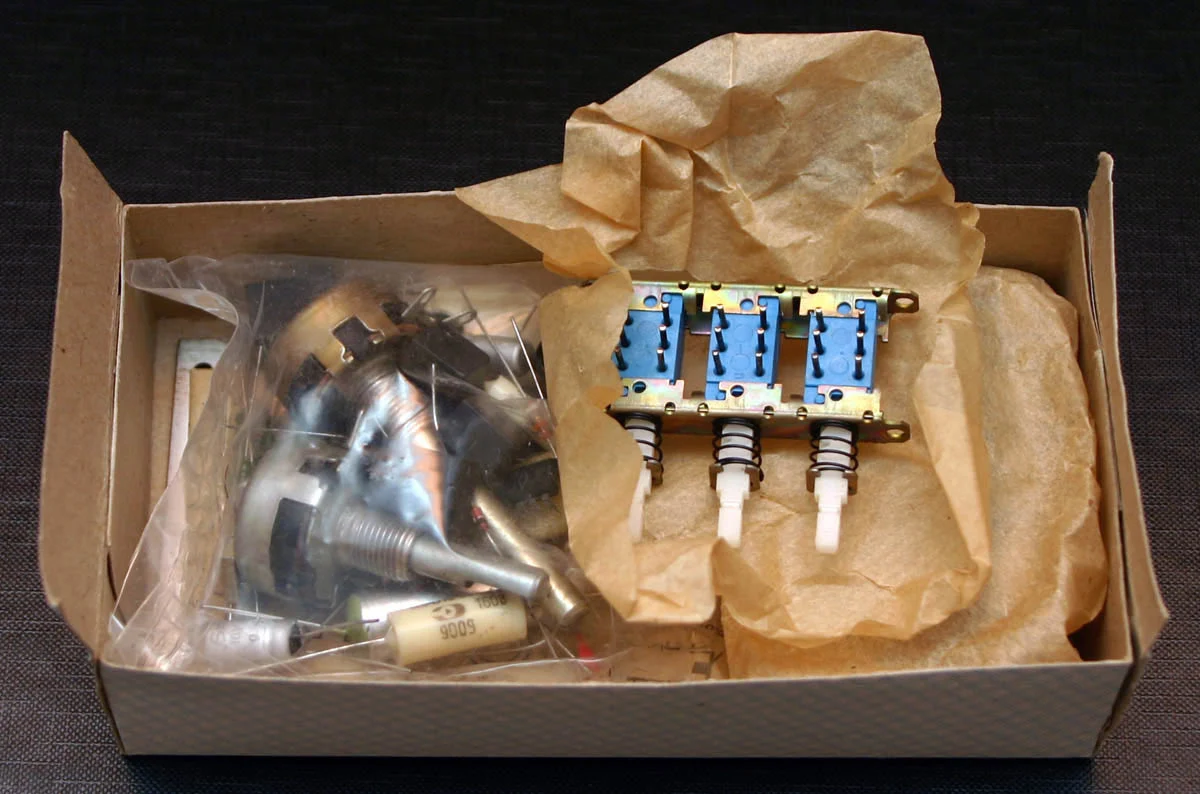

Комплект поставки включает инструкцию по сборке и эксплуатации, а также схему генератора. Устройство предназначено для сборки простого функционального генератора на печатной плате, способного генерировать сигналы различных форм и диапазона частот. Может применяться для настройки и тестирования радиоэлектронных компонентов, а также для анализа динамического состояния цифровых логических схем.
