Мелодия (1956)

Источник:

www.rw6ase.narod.ru

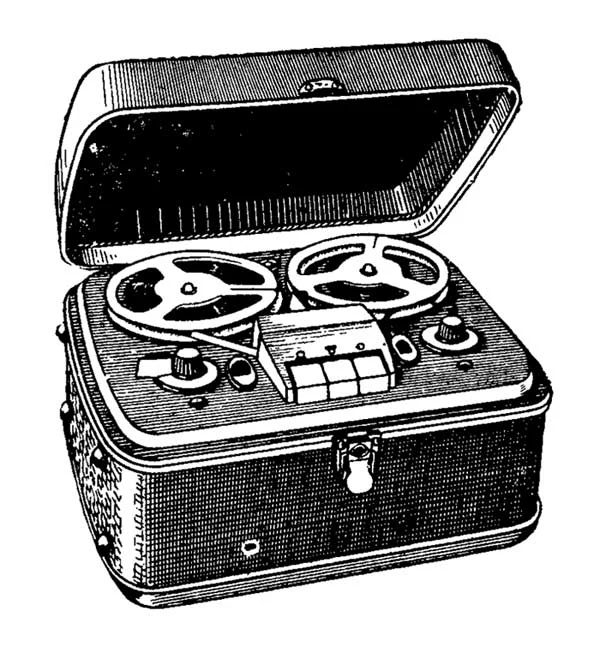

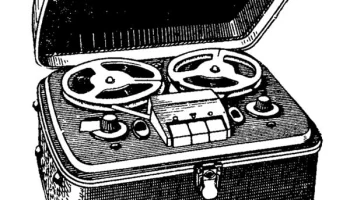

Описание катушечного магнитофона «Мелодия» (1956 г.)

Выпуск катушечного магнитофона «Мелодия» начат Новосибирским заводом «Точмаш» в 1956 году.

Технические характеристики:
— Тип используемой магнитной ленты: типы 2 или СН;
— Двухдорожечная запись;
— Скорость движения ленты: 9,53 см/сек;
— Полоса воспроизводимых частот: 100–6000 Гц;
— Неравномерность относительно частоты 400 Гц: ±3 дБ;
— Коэффициент нелинейных искажений (КНИ): 2,8% при номинальной выходной мощности 1,5 Вт;
— Уровень общего шума относительно максимального уровня записи: –38 дБ;
— Чувствительность магнитофона:
— Микрофон: 0,5 мВ;
— Звукосниматель: 100 мВ;
— Радиовещательный приемник: 3 мВ;
— Трансляционная линия: 10 В;
— Выходные напряжения:
— Внешний усилитель: 775 мВ на нагрузке 30 кОм;
— Внешний громкоговоритель: 2,15 В на нагрузке 3 Ом;
— Регулятор тембра с диапазоном регулировки на частоте 6000 Гц: ±20 дБ;
— Частота генератора тока стирания и подмагничивания: 50 кГц;
— Оптический индикатор для настройки оптимального уровня записи;
— Емкость катушек: 250 метров ленты;
— Время записи на две дорожки: 90 минут;
— Возможность прямой и обратной перемотки ленты;
— Ускоренная перемотка занимает менее 100 секунд;
— Защита магнитных головок от износа благодаря отведению ленты во время перемотки;
— Счётчик длины ленты в лентопротяжном механизме.
