Мезон (1960)
Описание магнитофона-катушечника «Мезон» (1960–1987 гг.)

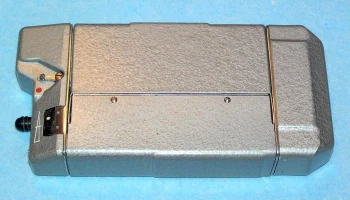

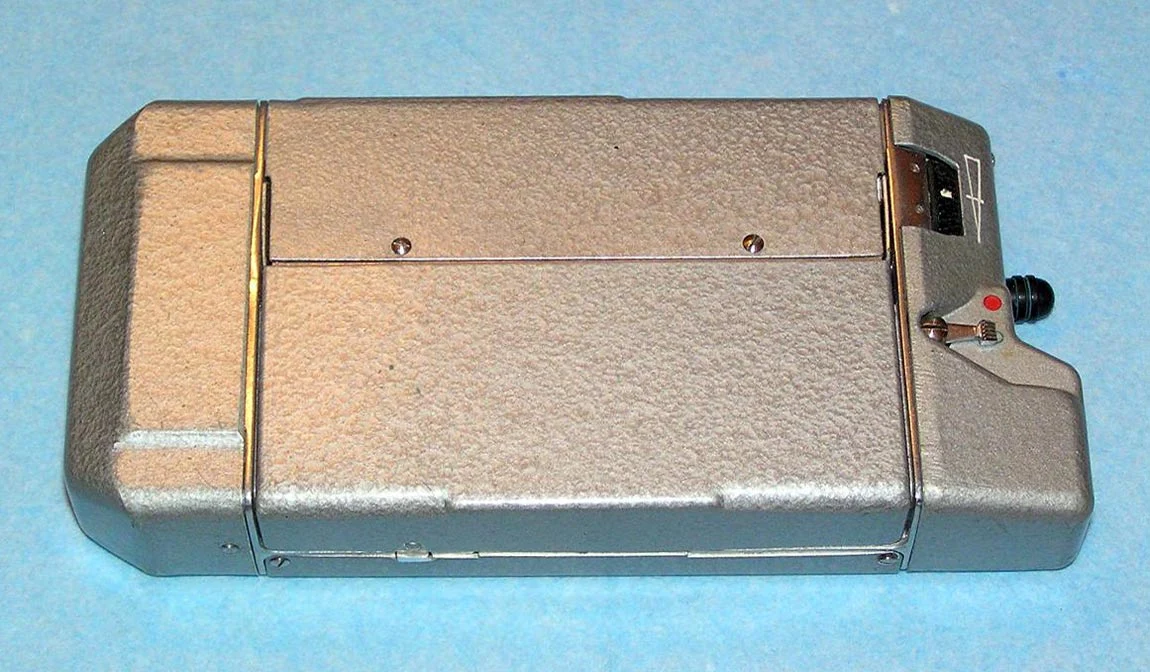

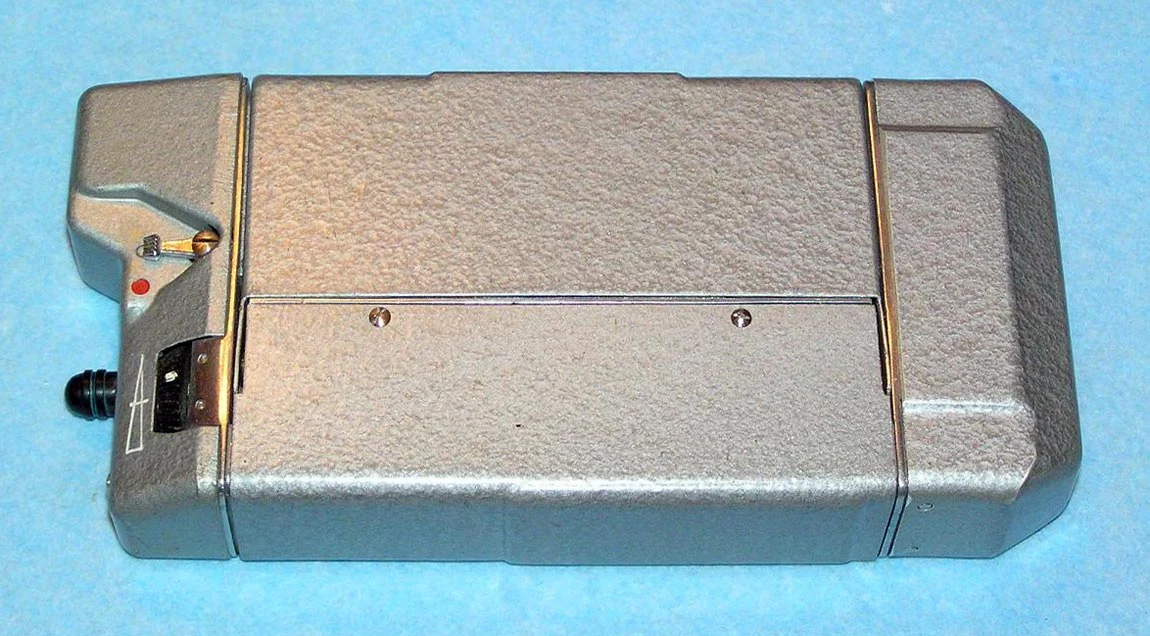

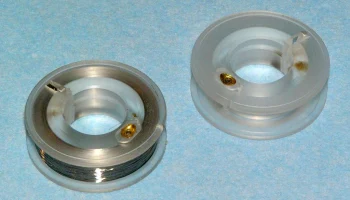

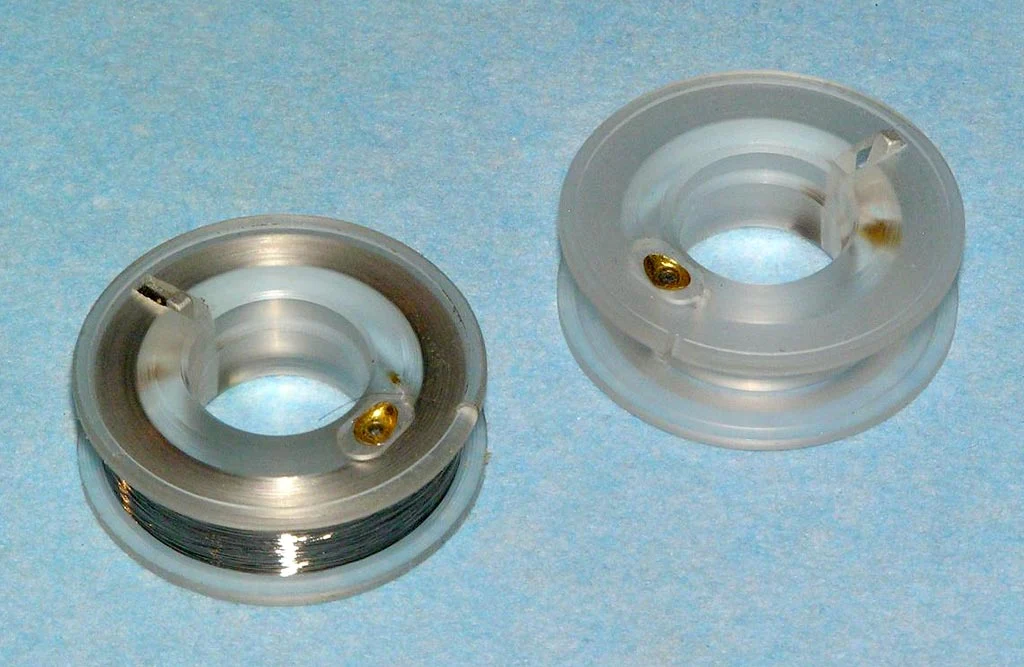

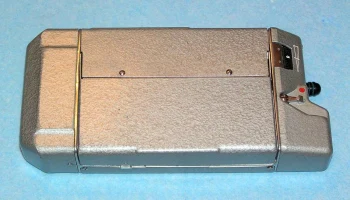

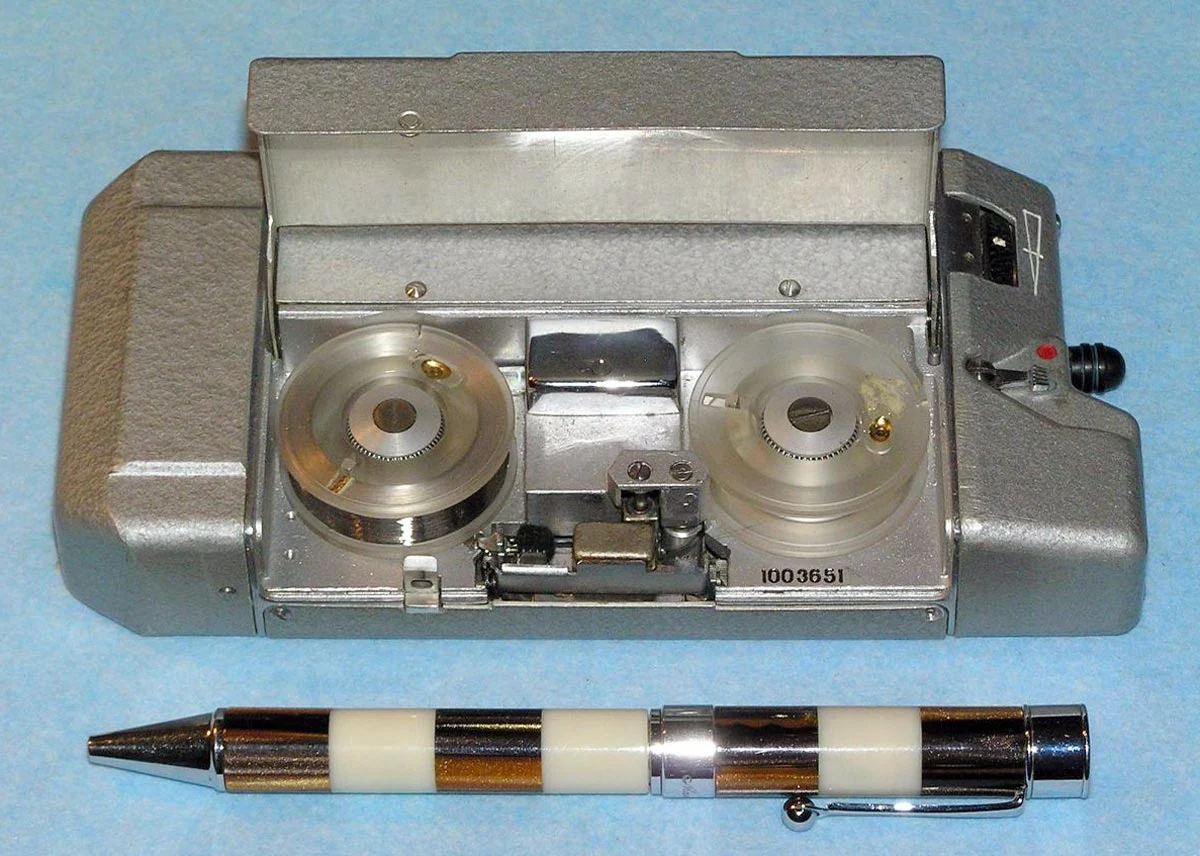

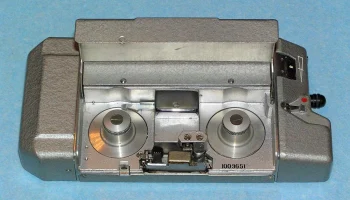

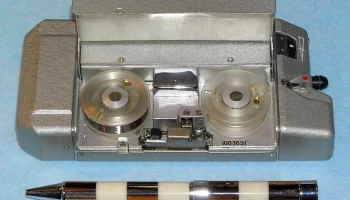

Габариты устройства составляют 158×75×26 мм, вес без питания – 500 г. На одной катушке проволоки хватает примерно на 1,5 часа записи. Диаметр катушки равен 35×12 мм, время обратной перемотки составляет около одного часа.

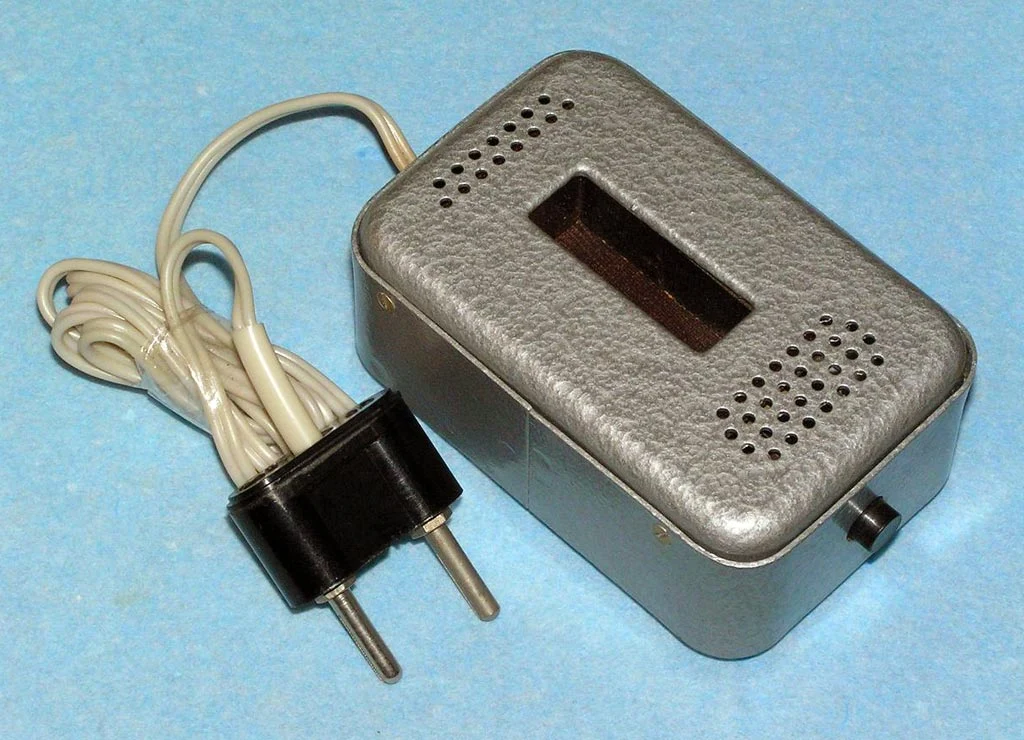

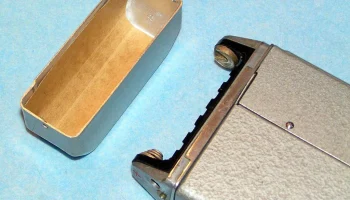

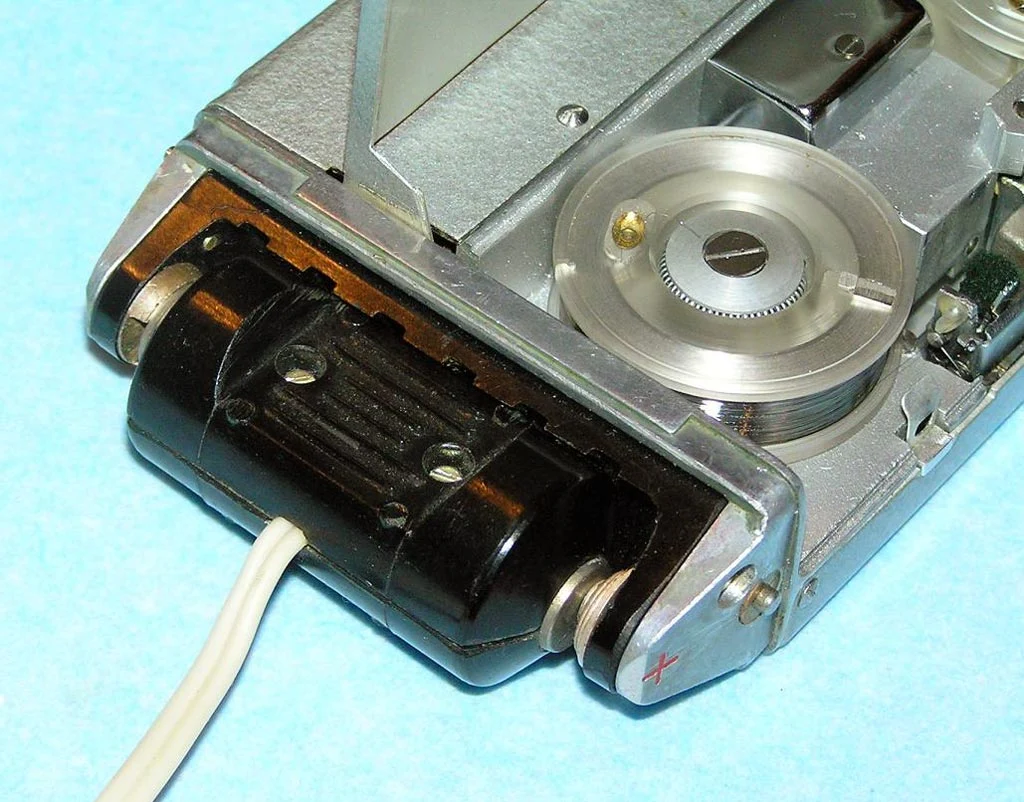

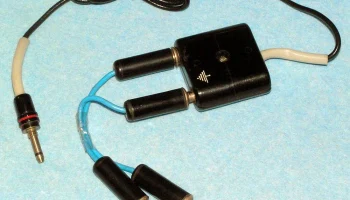

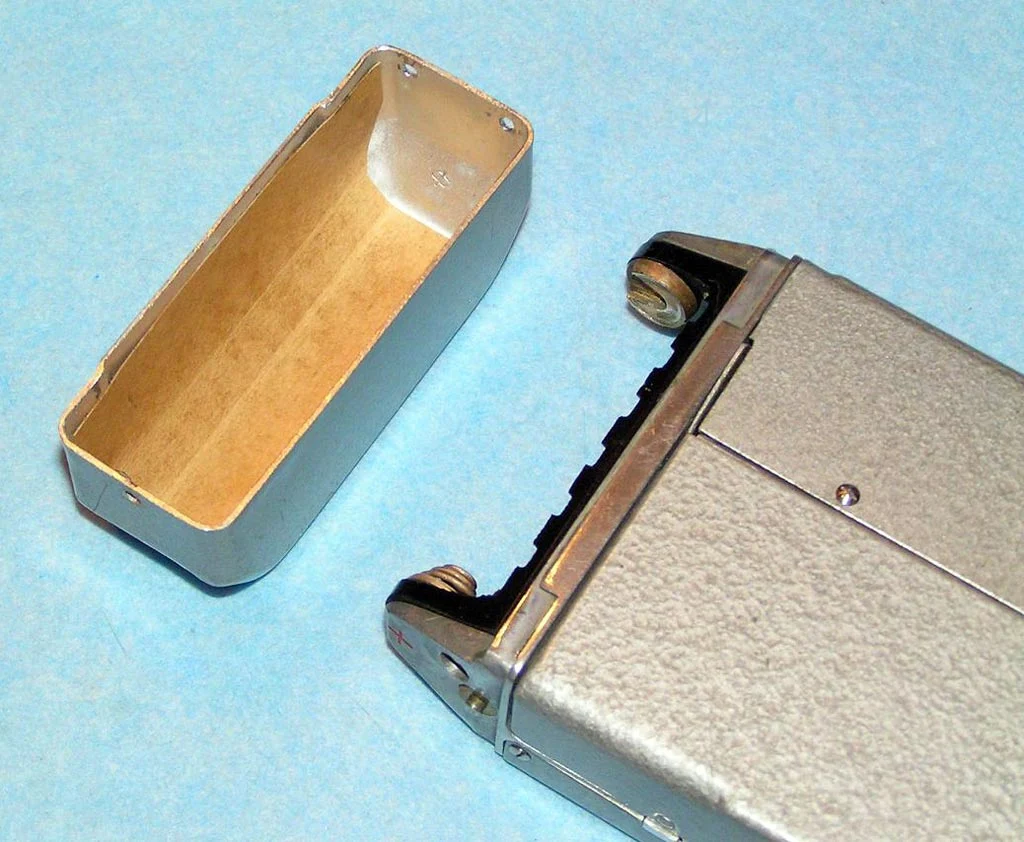

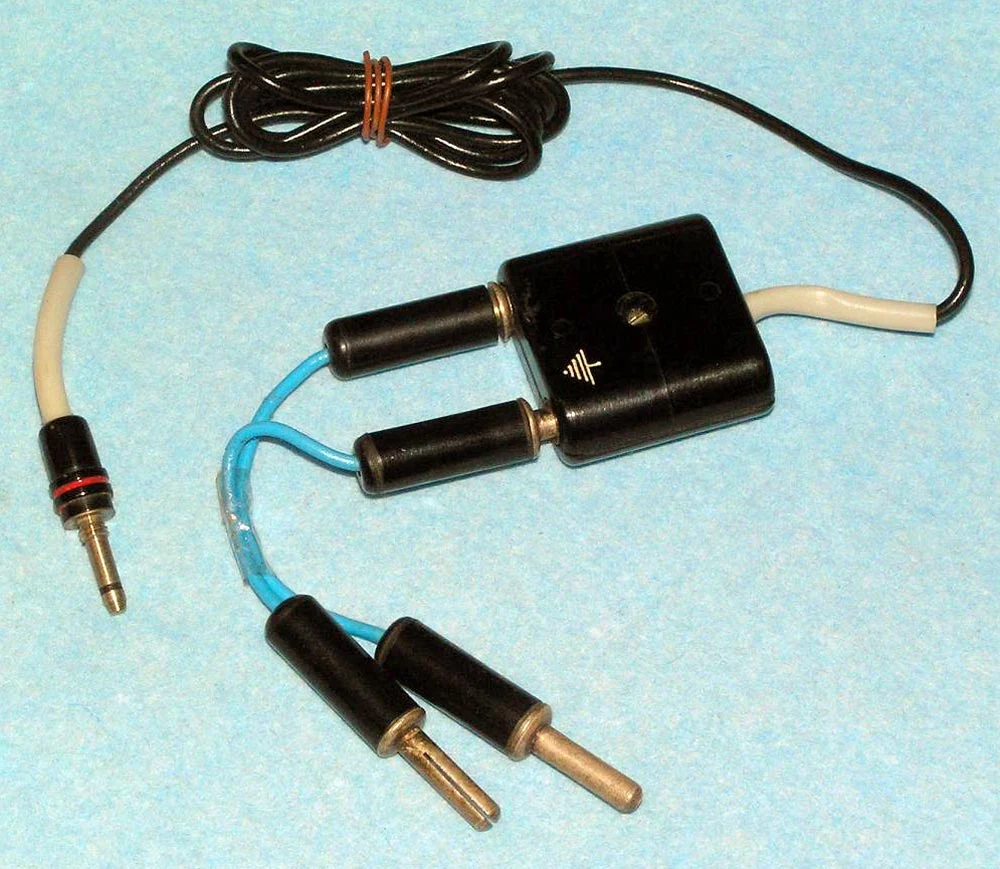

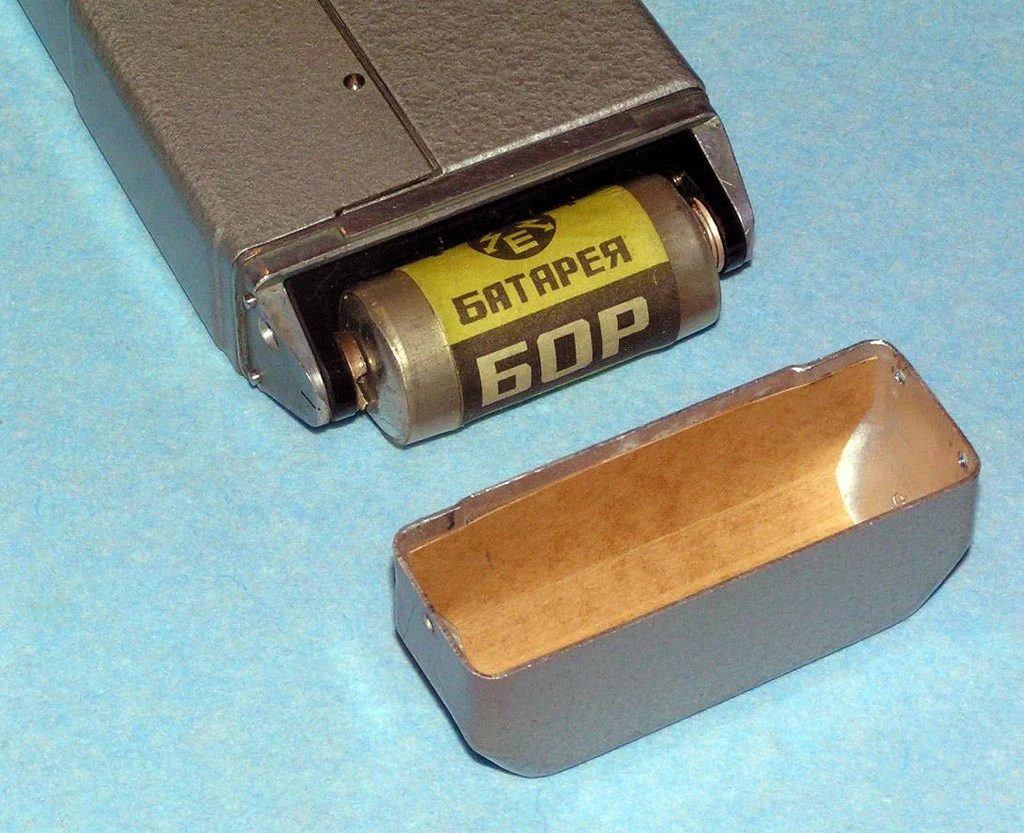

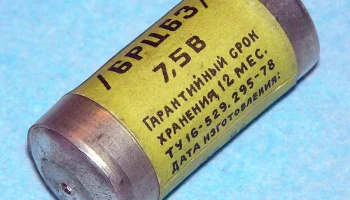

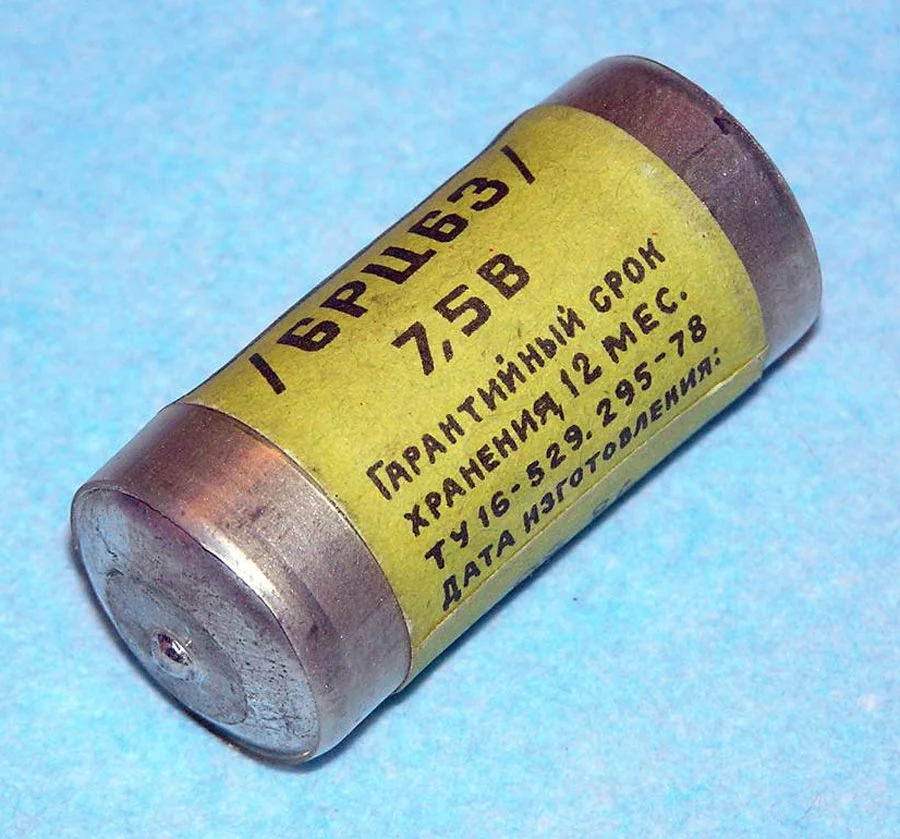

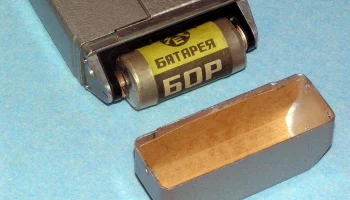

Источниками питания могут служить батарея «БОР», элементы ОР-2К (РЦ-63), аккумуляторы «DEAC» либо пять элементов «Сатурн». Также возможно питание от внешнего источника через специальный адаптер, подключаемый в батарейный отсек.

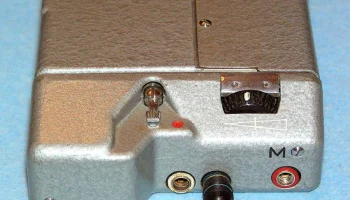

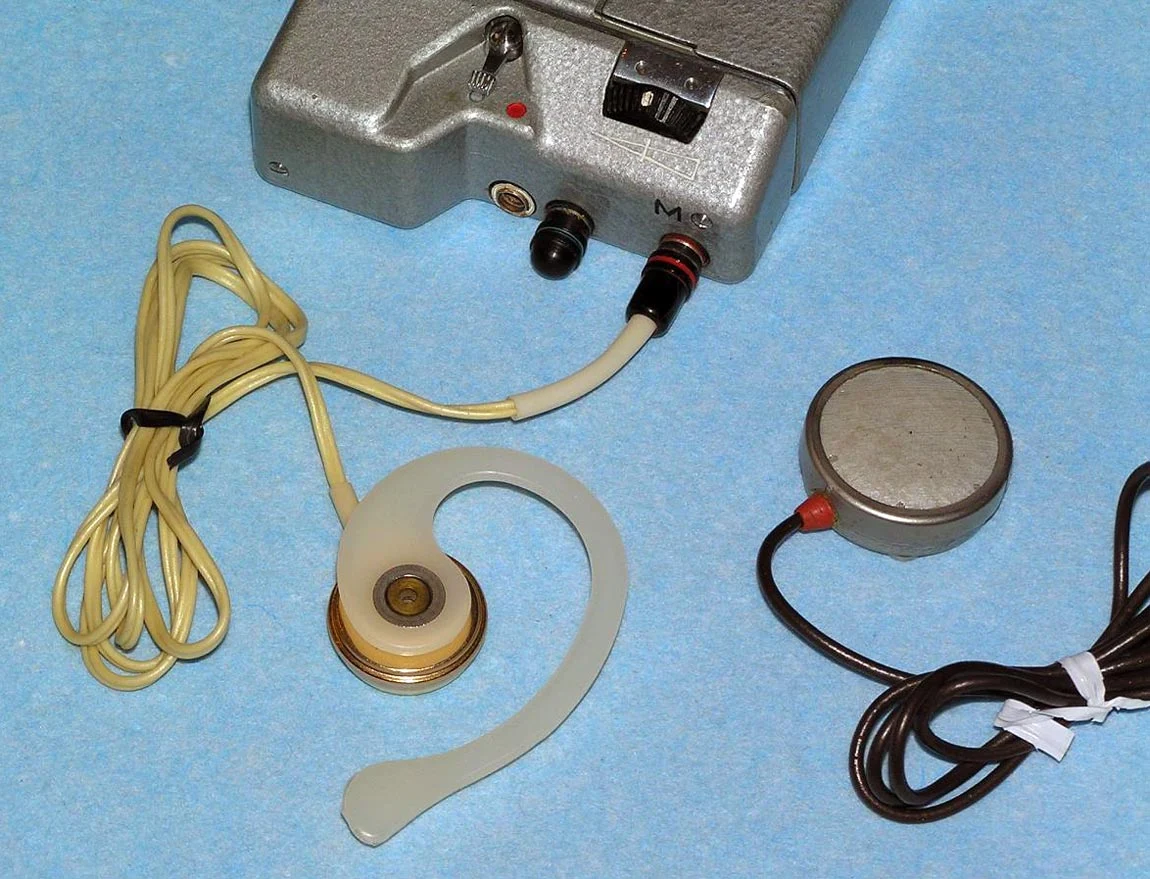

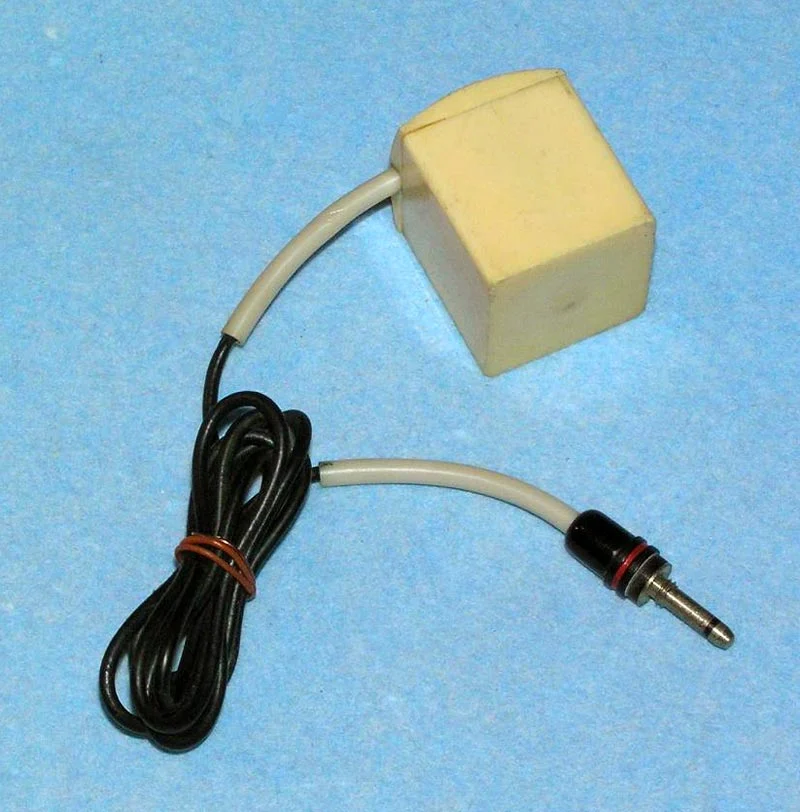

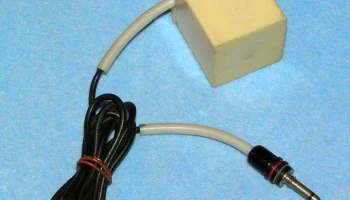

Запись производится посредством микрофонов «Нева» или «Т-65», наушников ТМ-2 или же через внешний источник звука. Подключение указанных устройств осуществляется через разъем маркированный буквой «М».
Для управления устройством используется переключатель, находящийся в положении «Стоп» (синее кольцо) по умолчанию. Переключение в красное кольцо активирует режим записи при закрытой крышке и воспроизведения при открытой крышке.
Обратная перемотка проволоки выполняется вручную путем вращения маховика после открытия крышки и перевода переключателя в нужное положение.

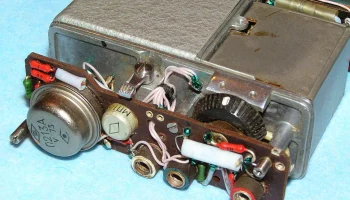

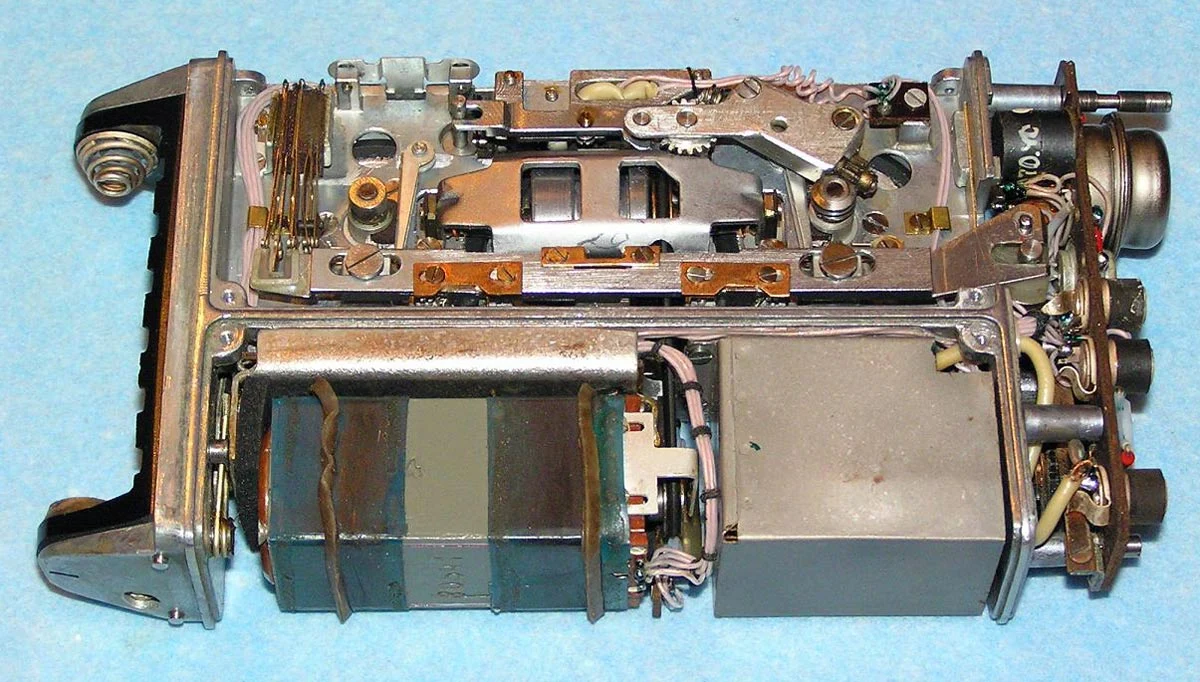

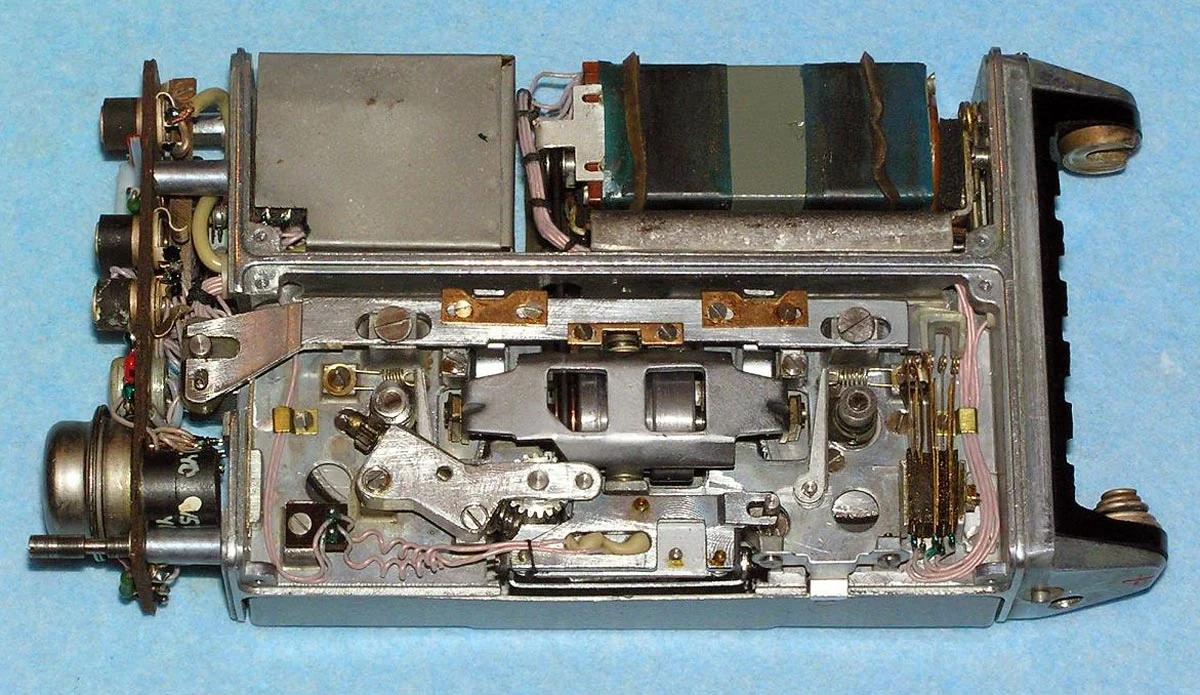

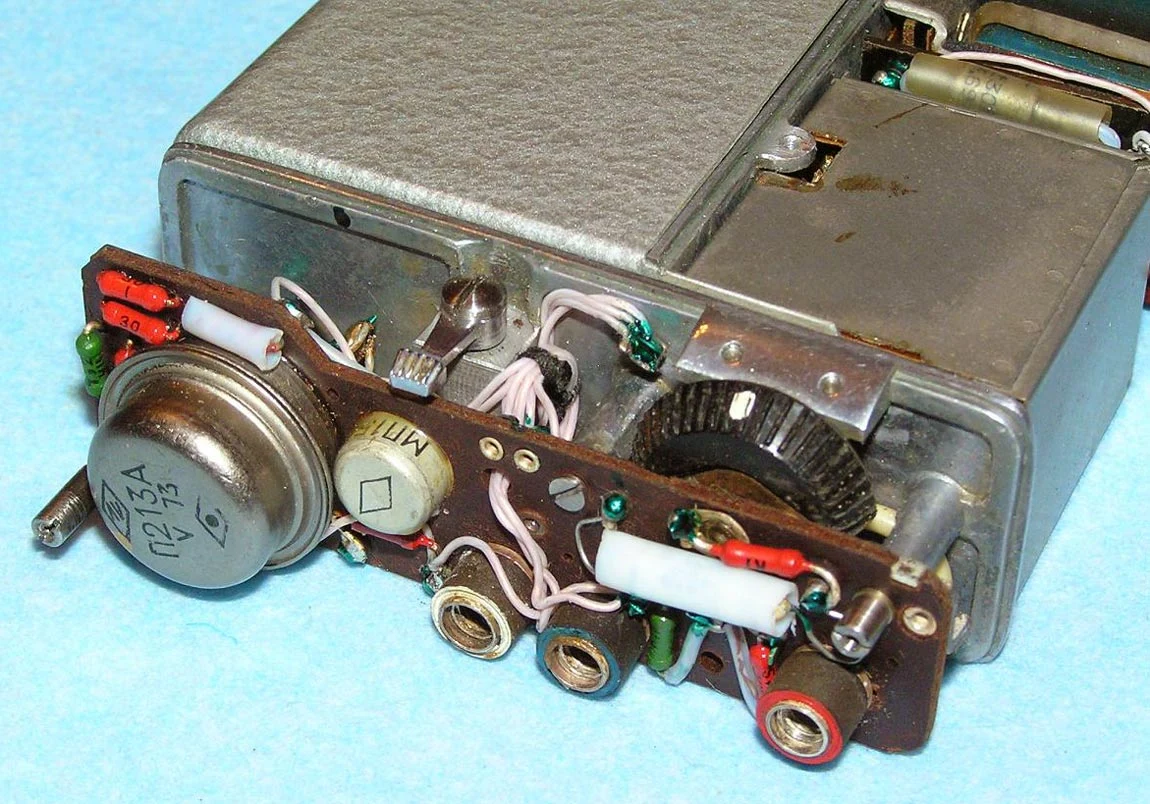

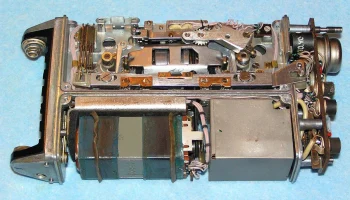

Устройство собрано на базе пяти транзисторов, блок усилителя экранирован пермаллоевым покрытием для снижения помех. Управление двигателем и генератор подмагничивания размещены на отдельной плате внутри корпуса.

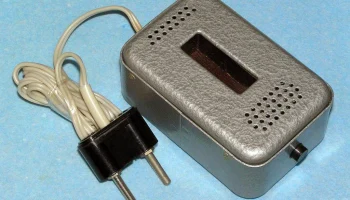

Регулировка уровня громкости и записи обеспечивается аттенюатором с тремя положениями. Стереть информацию невозможно штатными средствами; стирание осуществляется с использованием отдельного размагничивающего дросселя.

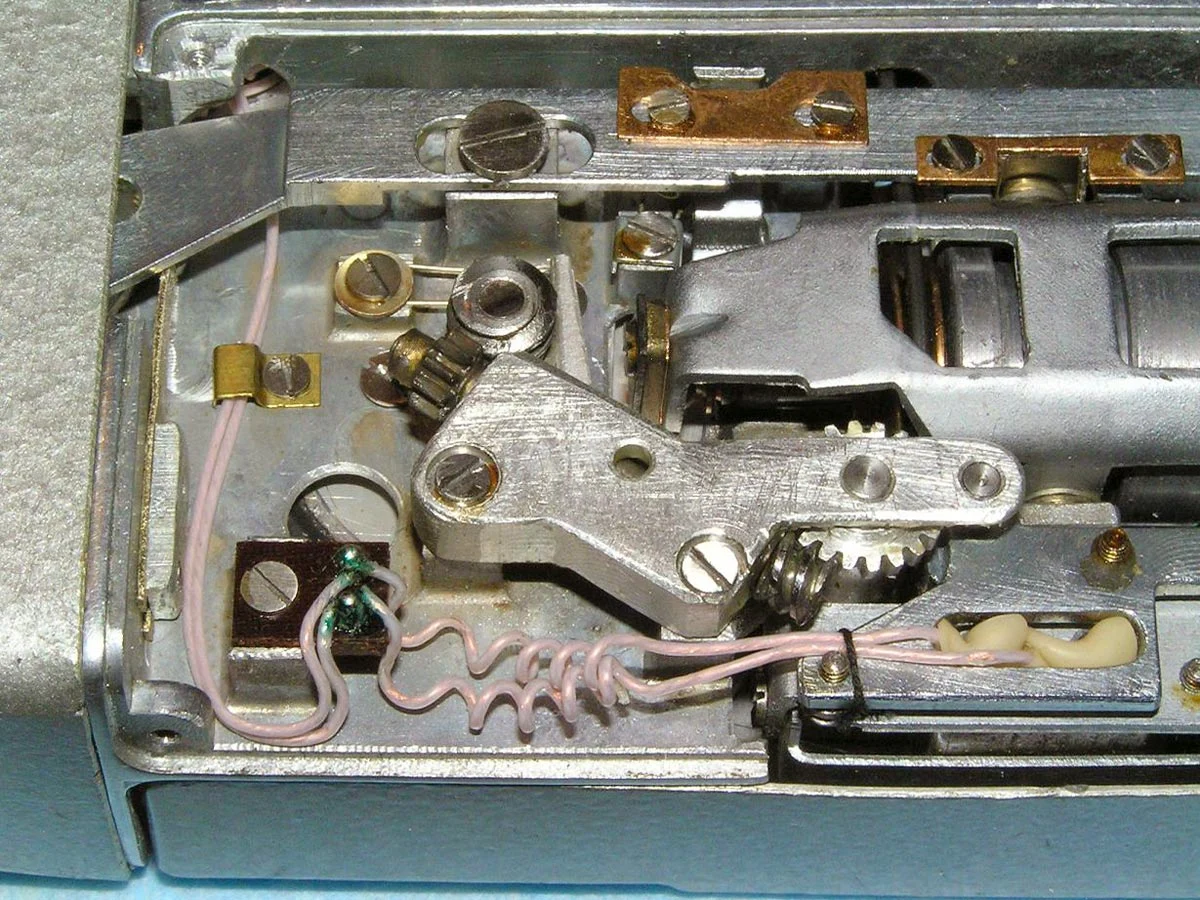

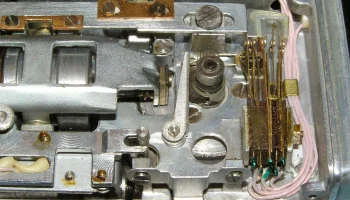

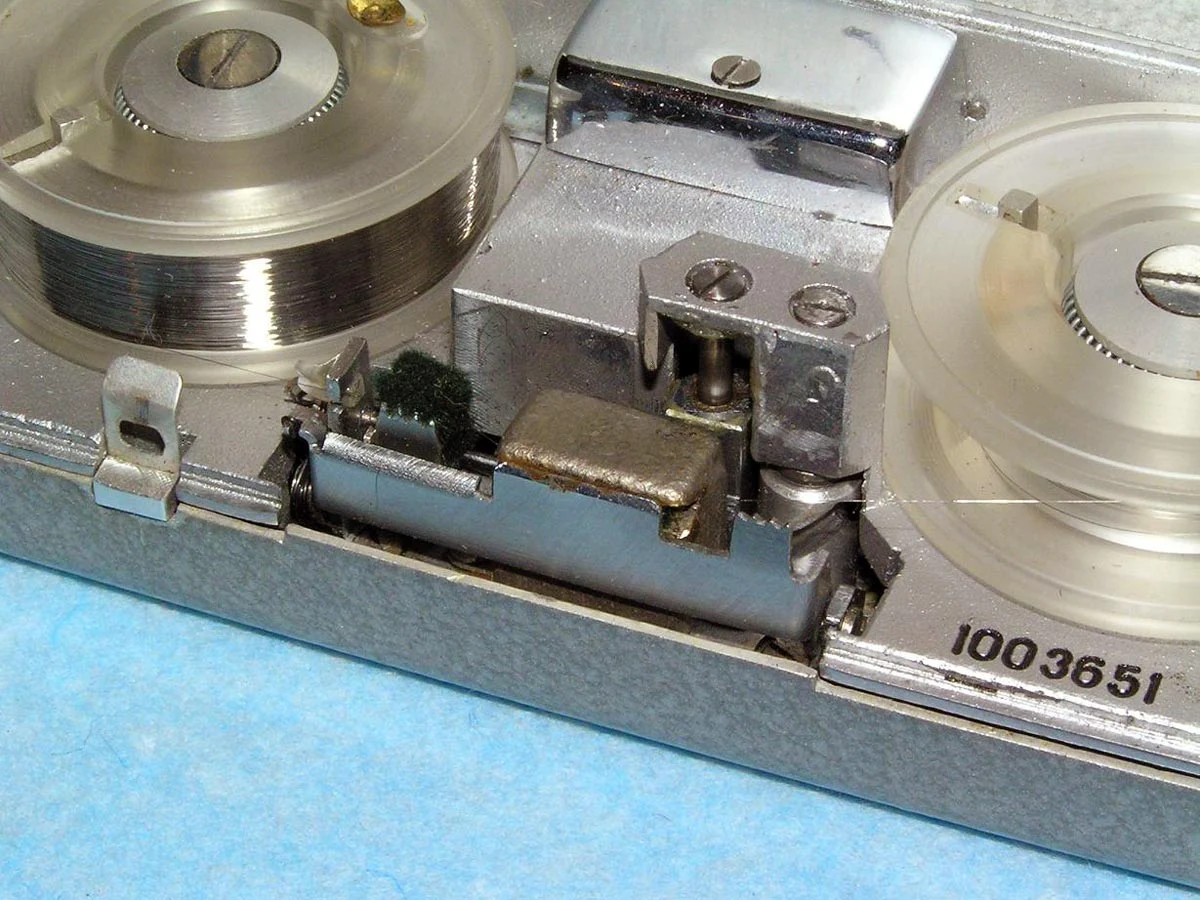

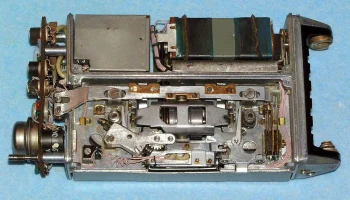

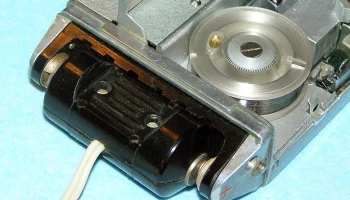

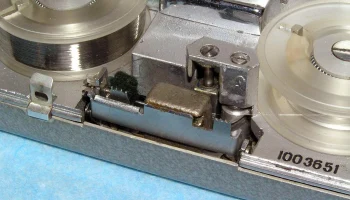

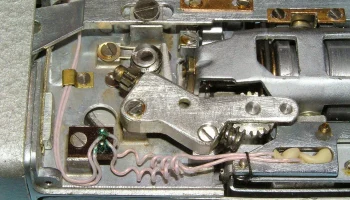

Механизм передачи движения от двигателя включает пассик, приводящий в действие горизонтальный маховик, который вращает обрезиненные планшайбы в зависимости от рабочего режима. Головка универсального назначения перемещается вертикально благодаря червячному механизму.

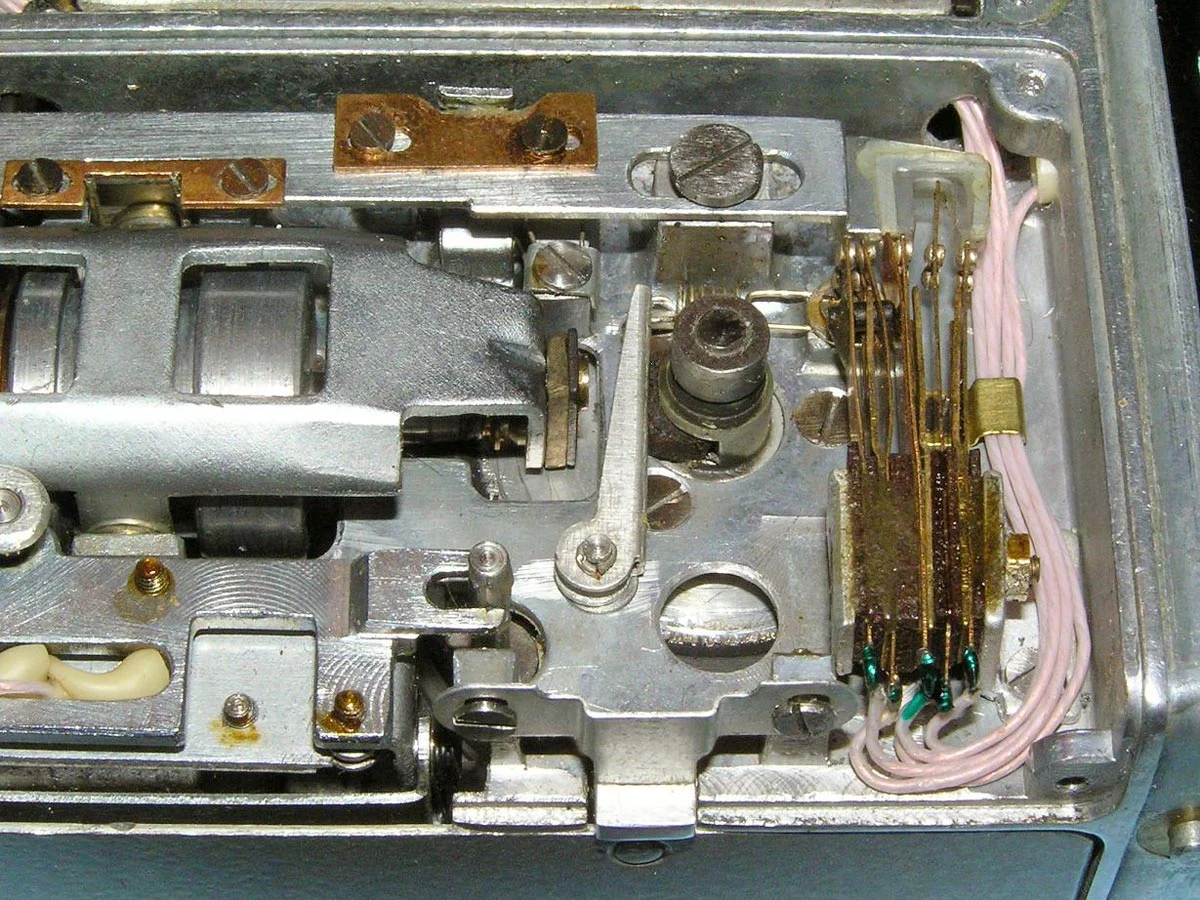

При окончании проволоки на подающей катушке происходит автоматическое отключение устройства за счет освобождения подпружиненного рычага, нажатия которого приводит к размыканию контактов цепи двигателя.
Комплектация включает дополнительные катушки с проволокой, адаптеры питания и записи, дроссель размагничивания, батарею «БОР», элементы ОР-2К (РЦ-63), наушники ТМ-2, тубу со смазкой, устройство для заправки проволоки, инструкцию по эксплуатации и электрическую схему устройства.
