Яуза-20 (1964)

Описание магнитофона «Яуза-20» (1964 год):

Назначение и технические параметры:
— Портативный катушечный магнитофон для двухдорожечной записи и воспроизведения звука.
— Скорости движения ленты: 9,53 и 4,76 см/сек.
— Продолжительность записи на катушке длиной 180 м при толщине ленты 55 мкм:
— Большая скорость – около 2×30 мин;
— Малая скорость – около 2×60 мин.
— Питание:
— Источник напряжения 12 В;
— Блок питания для работы от сети 127/220 В;

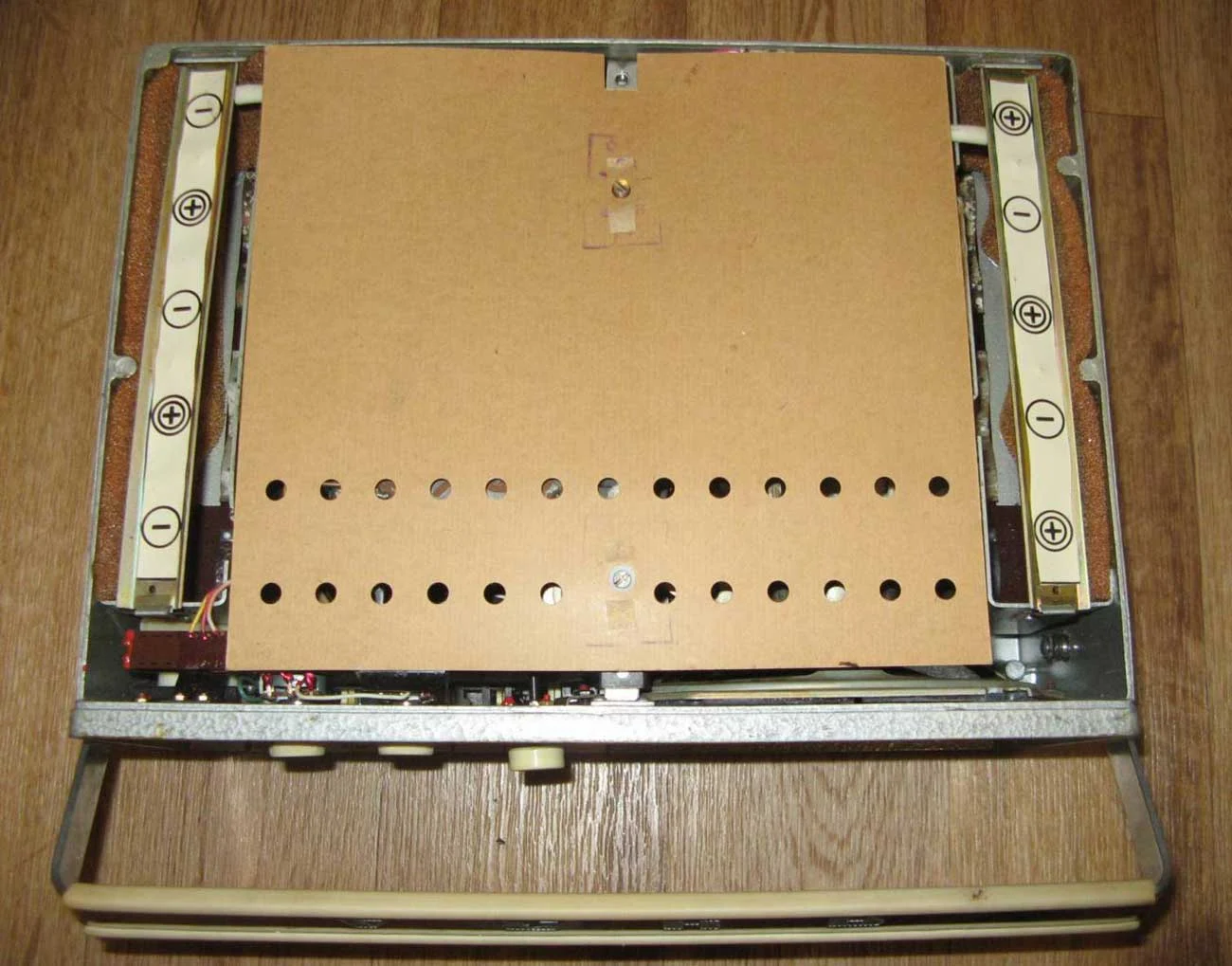

— Возможна работа от 10 элементов типа «Сатурн» или автомобильного аккумулятора.

Электропотребление:
— Потребляемый ток в режиме воспроизведения: 360 мА;
— Ток записи: 320 мА;
— Ток перемотки: около 160 мА.

Габариты и масса устройства:
— Размеры корпуса: 300x220x110 мм;
— Вес с питанием и катушками: примерно 5 кг.

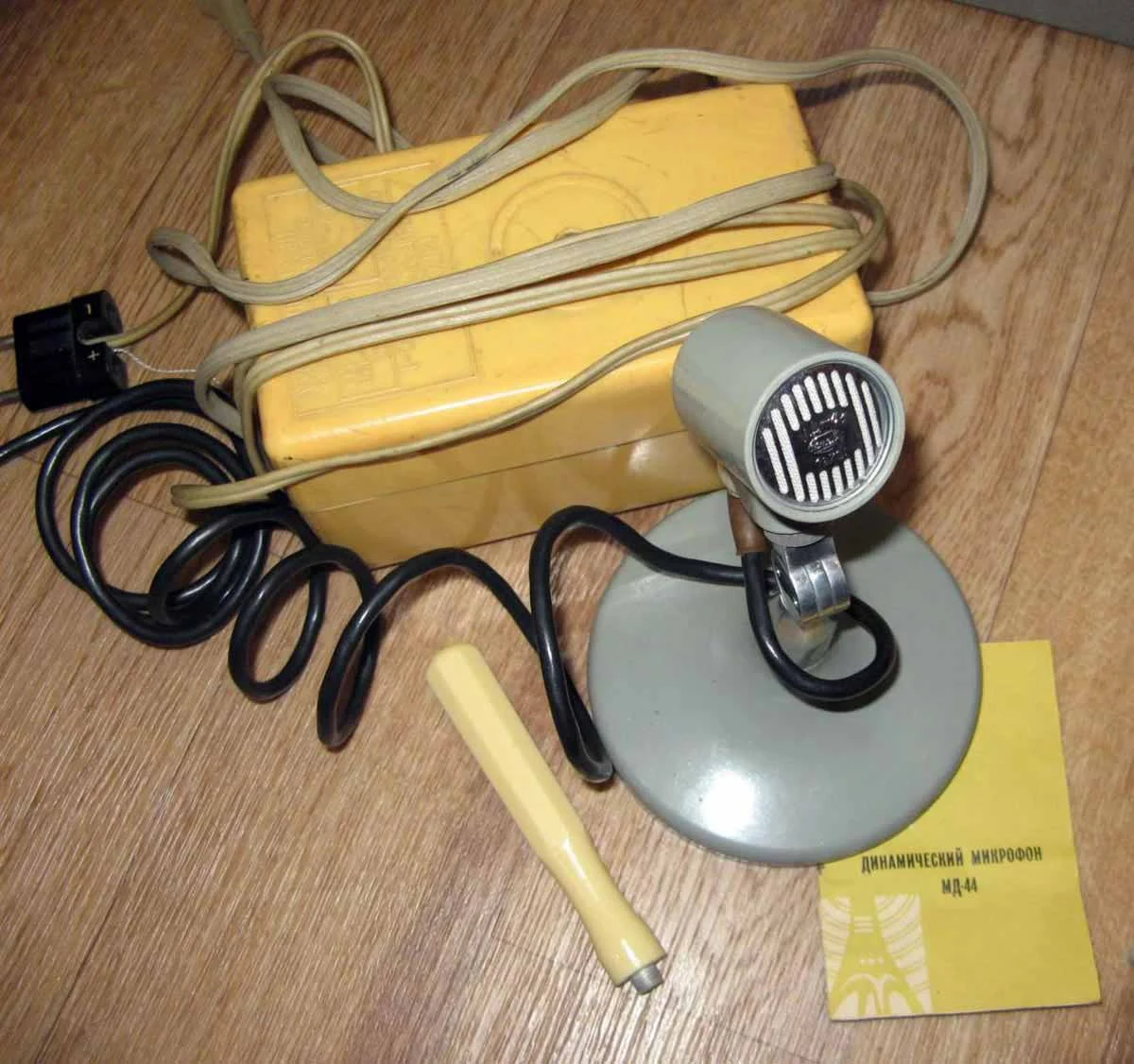

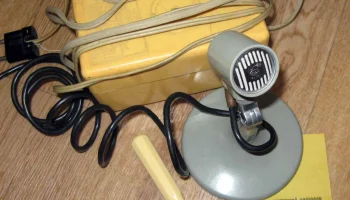

Комплектация:

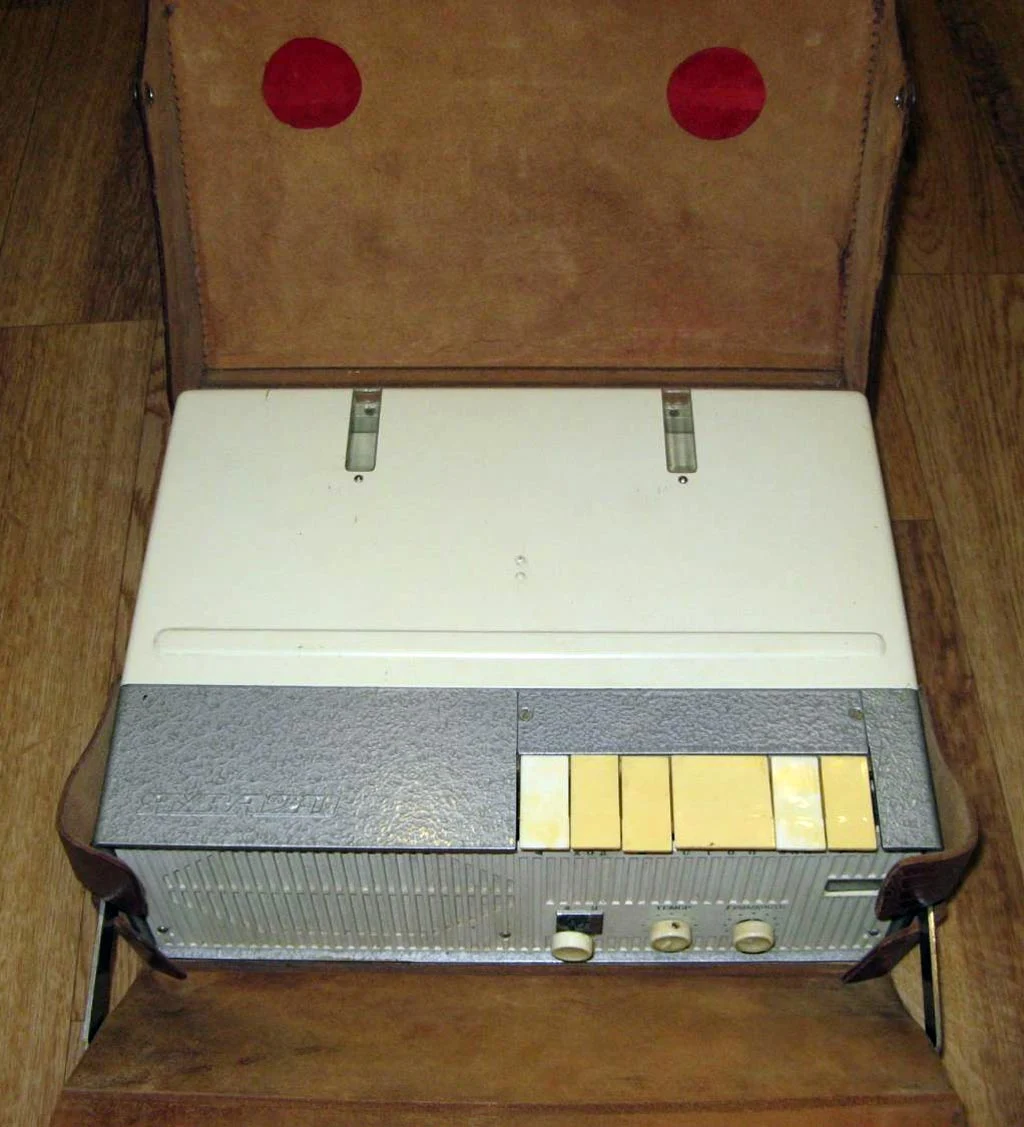

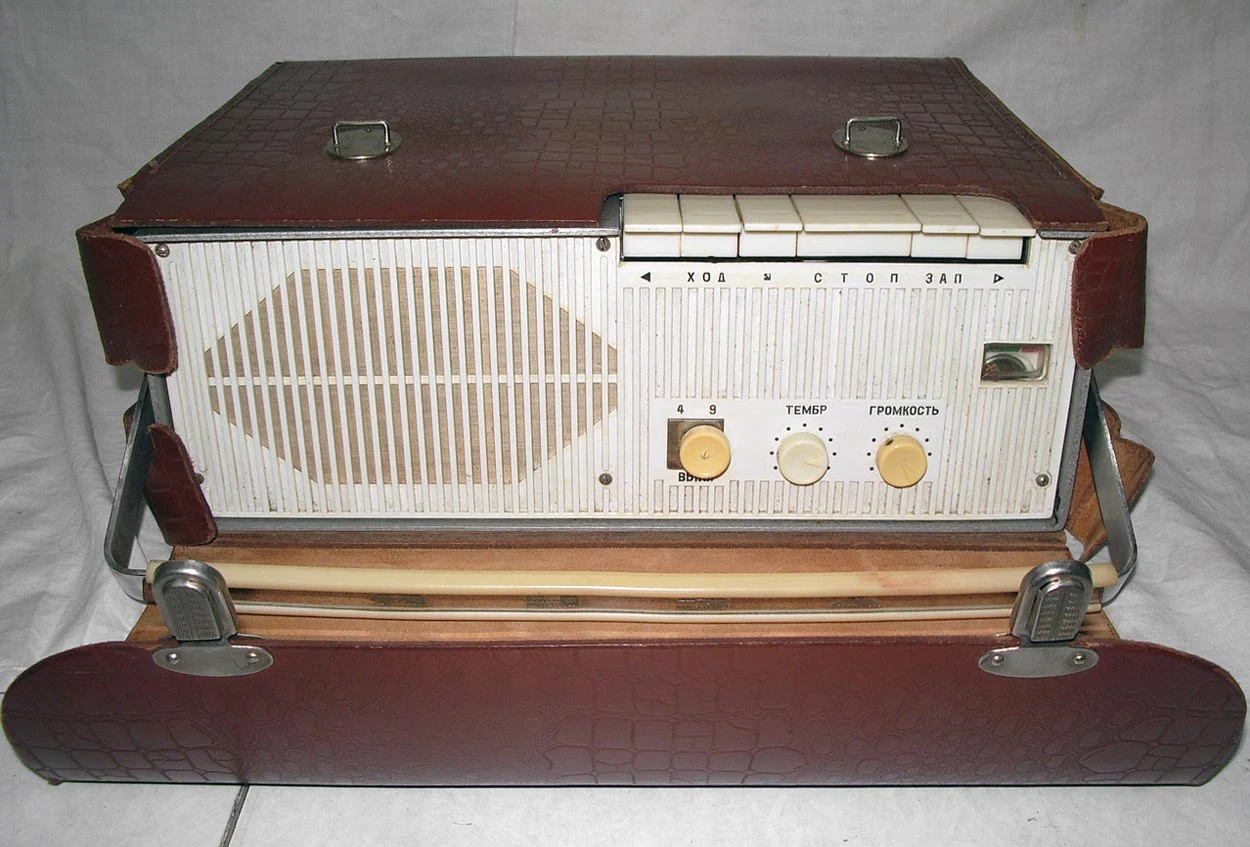

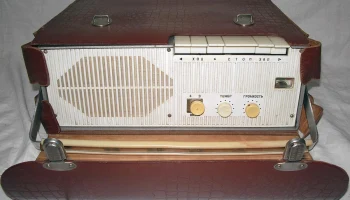

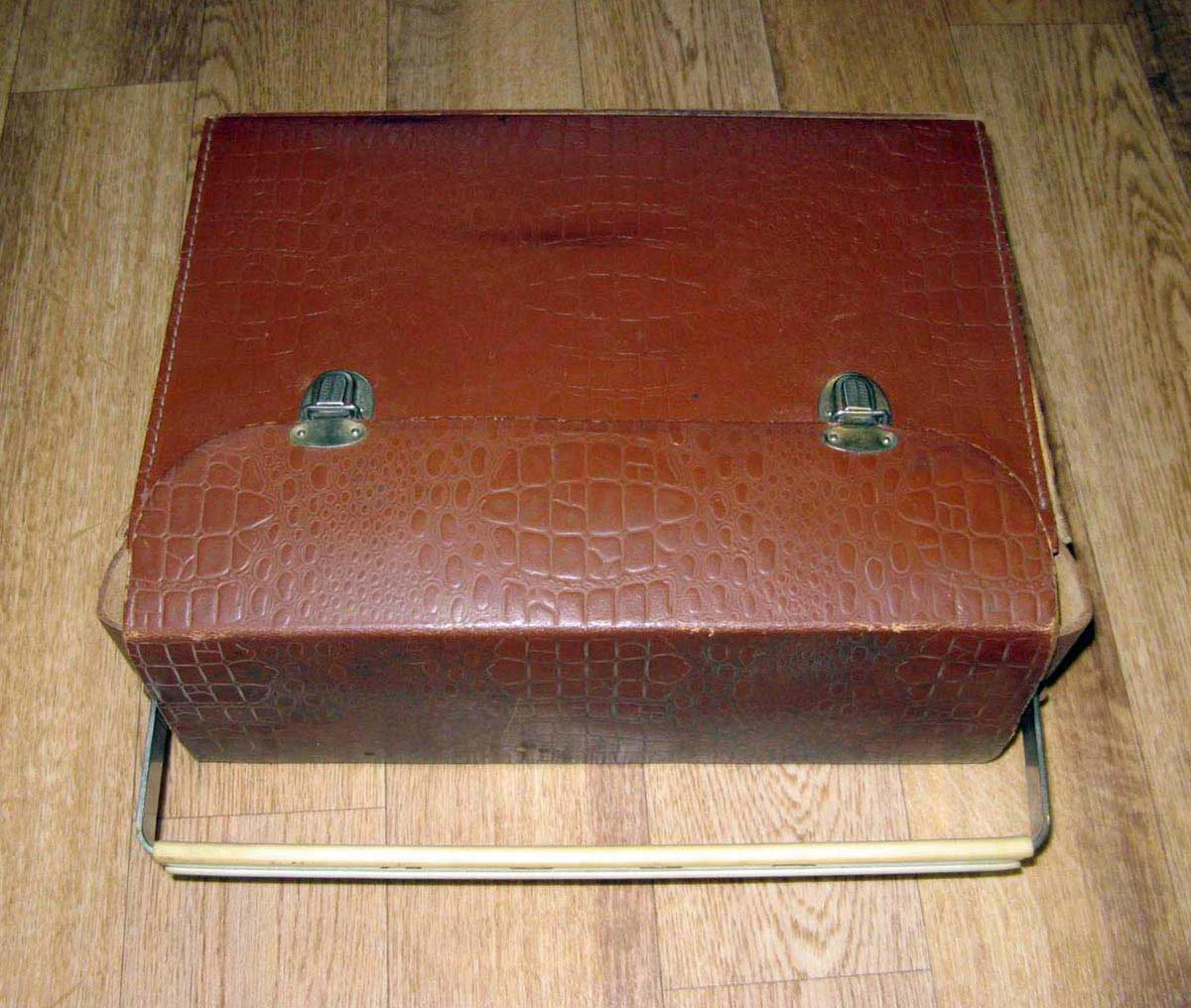

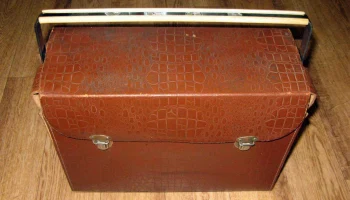

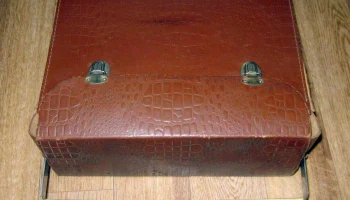

— Чехол;
— Микрофон;
— Блок питания;

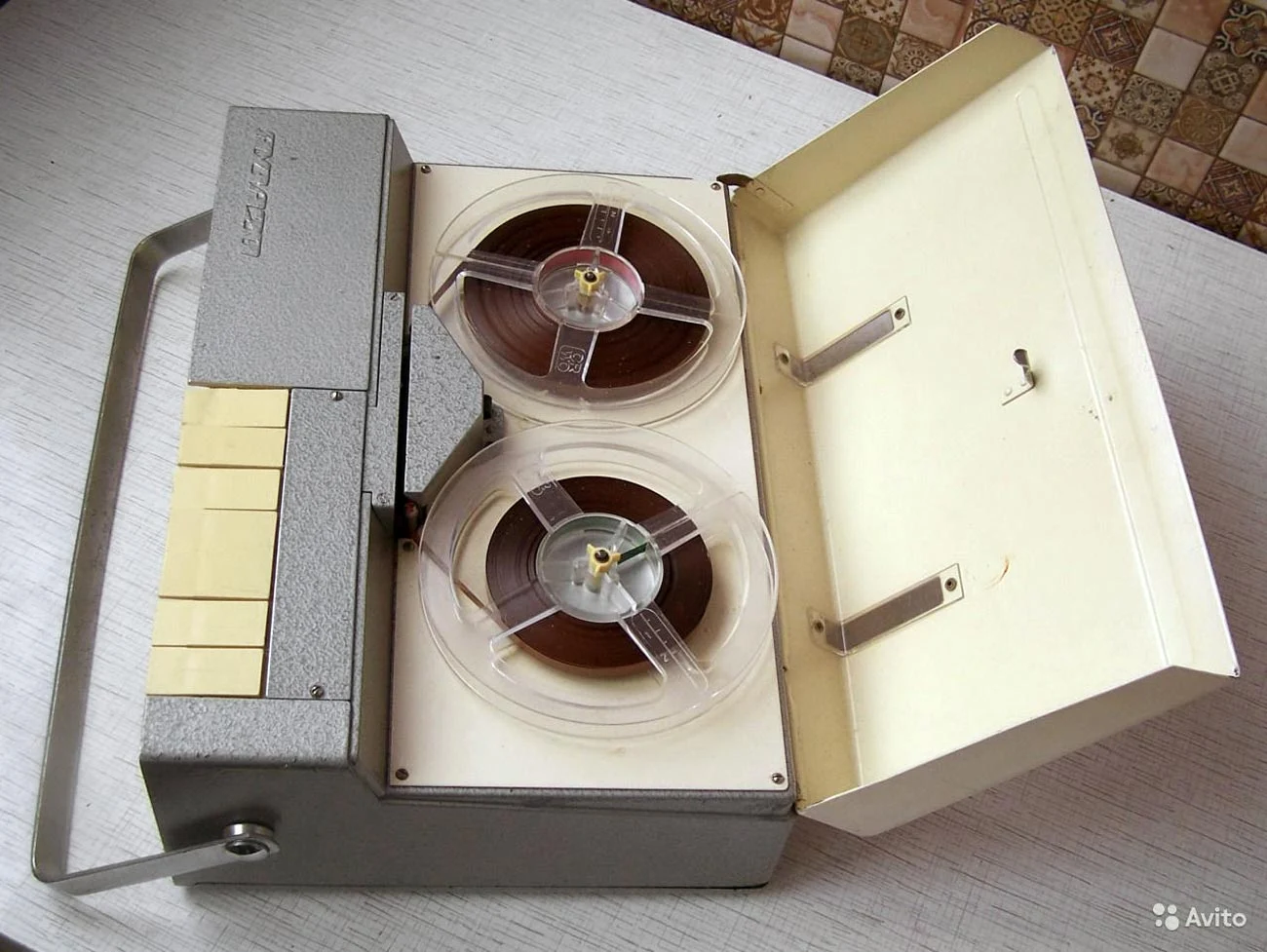

— Катушка с лентой;
— Пустая катушка;
— Запасные части и принадлежности (ЗИП).

Модернизации схемы:
— Четыре модификации электрической схемы выпущены за период производства.

Источники информации:
— Книга Гладышева;

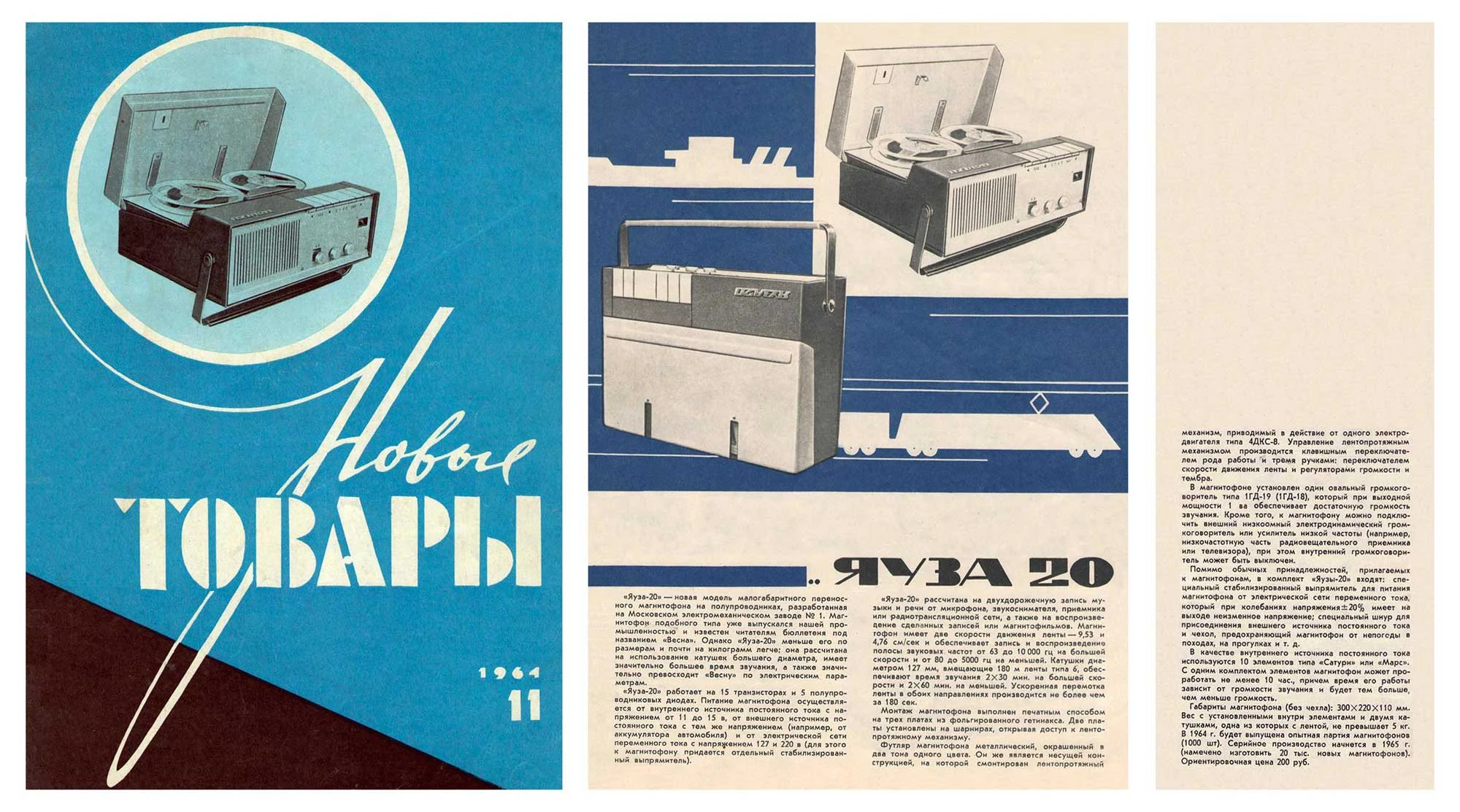

— Статья в журнале «Радио», выпуск №11 за 1965 год;
— Справочник МРБ №1036;
— Инструкции и схемы по моделям 3-й и 4-й модернизаций.
