ПТУ-5 (1956)

Описание подводной телевизионной установки ПТУ-5 (1956 год):

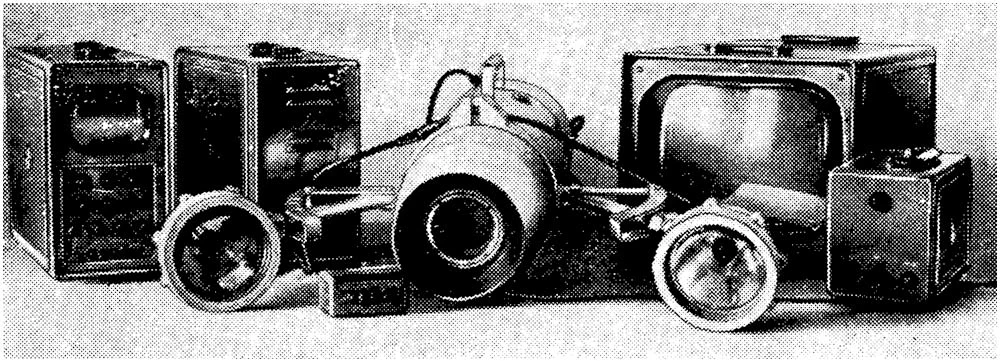

Состав комплекта:
— Передающая телевизионная камера;
— Герметический кожух-камера («батисфера»);
— Два подводных светильника;
— Контрольно-регулировочная аппаратура (включает усилитель, формирование сигнала, питание, включение);
— Дополнительное видеоконтрольное устройство.

Технические характеристики:
— Тип передающей трубки – суперартикон ЛИ-17;
— Разрешение – чересстрочное 625 строк/25 кадров/сек.;
— Освещённость фотокатода – 0,2…10 лк;
— Дистанционное управление сменой угла зрения, диафрагмой и фокусировкой;
— Максимальная длина кабелей:
— Камерный кабель – до 350 метров;
— Кабель между дополнительным устройством контроля и камерой – до 100 метров.

Условия эксплуатации:
— Температурный диапазон – от −40°C до +25°C;
— Потребляемая мощность – не более 500 Вт;
— Напряжение питания – сеть переменного тока 220 В, 50 Гц.

Габариты:
— Диаметр камеры без учёта светильников – 222 мм;
— Длина камеры – 745 мм;
— Габариты блоков регулировки и питания – 179×328×418 мм;
— Размер дополнительного видеоконтрольного устройства – 390×376×540 мм.
