РК. Радиоприёмник "Пионер ЦС-1" (1959)

Радиоконструктор «Пионер ЦС-1» (1959 год)

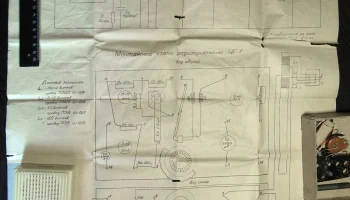

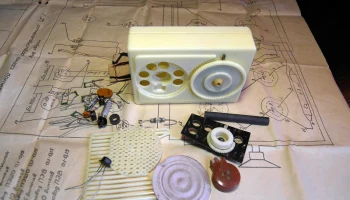

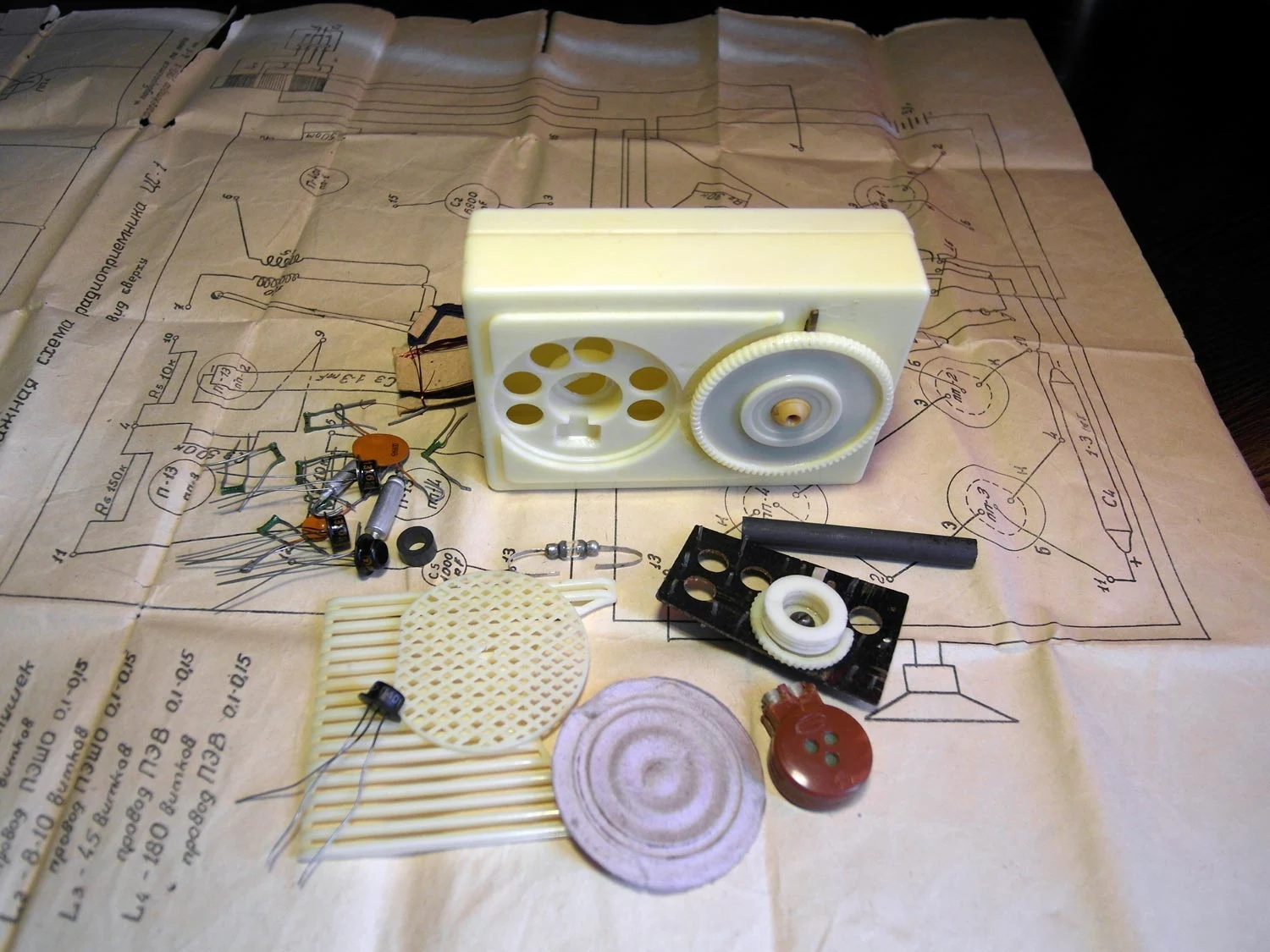

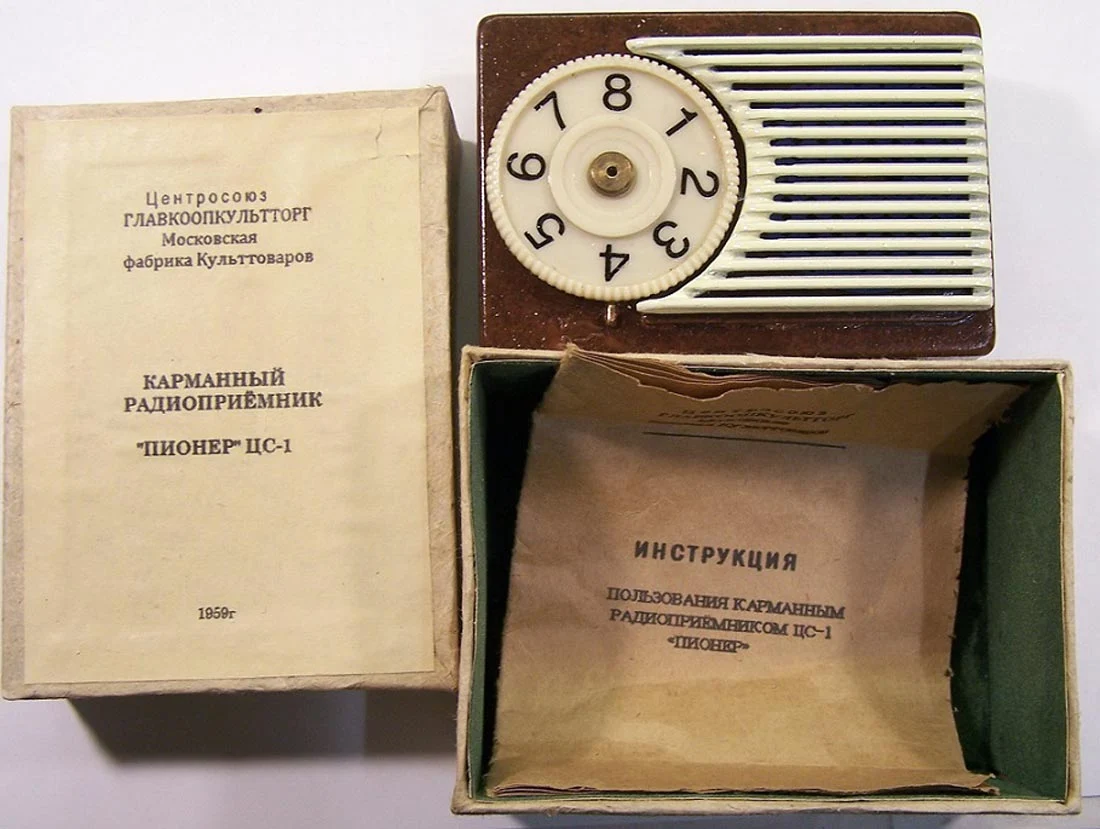

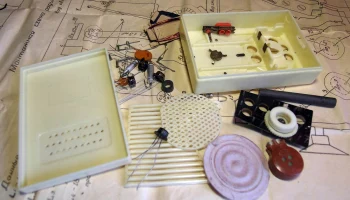

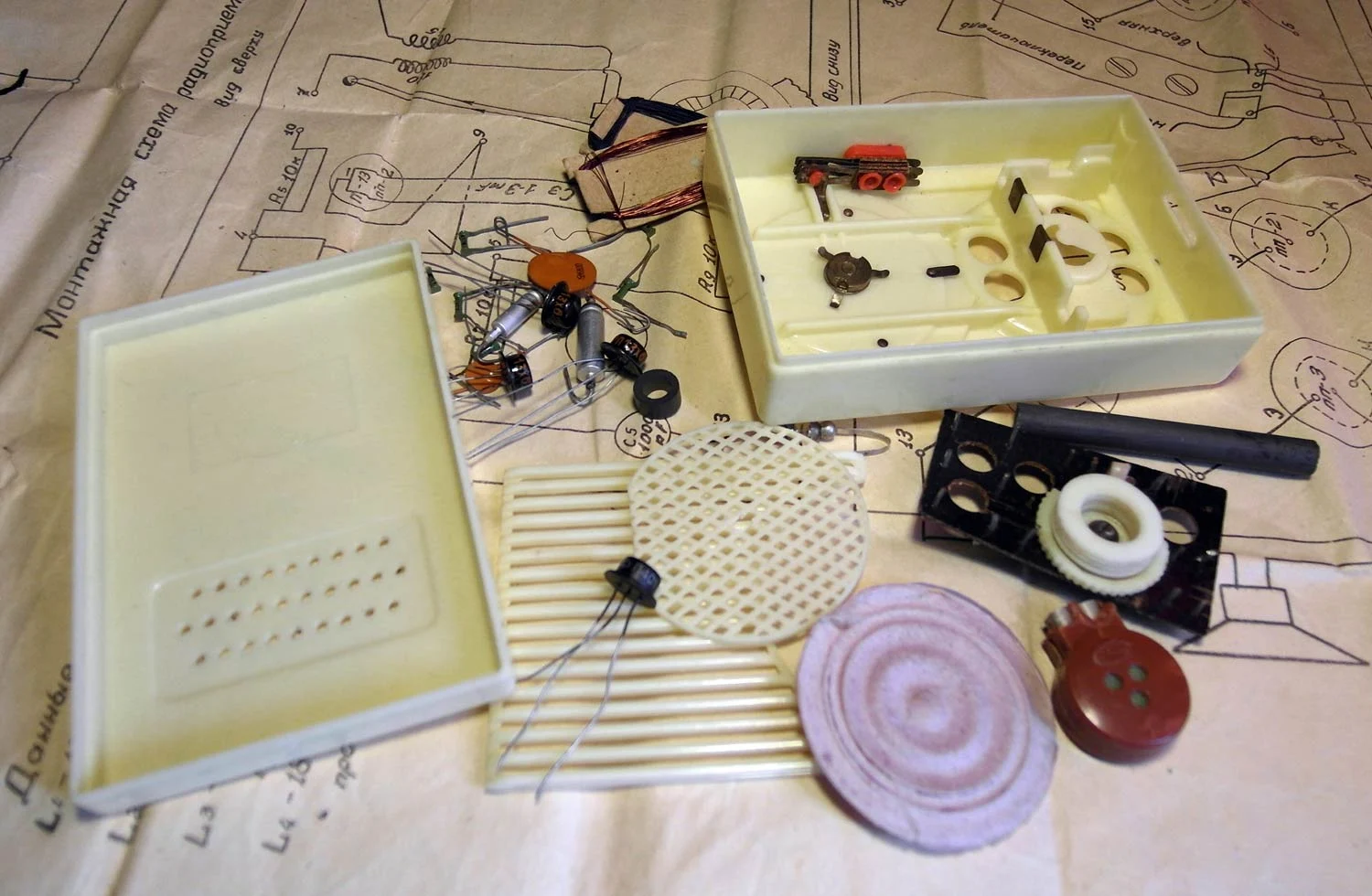

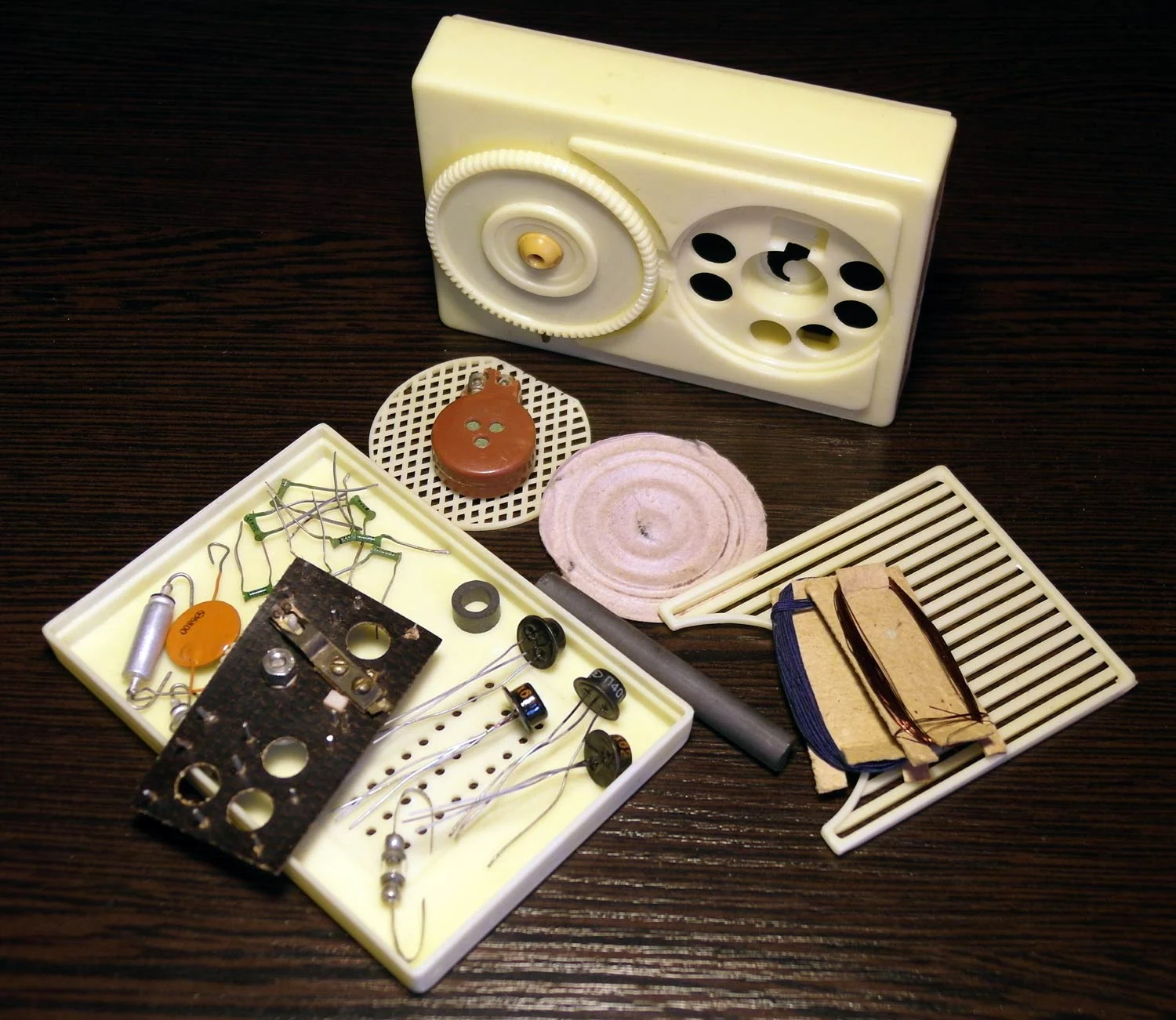

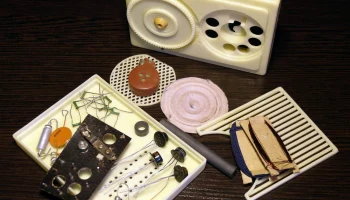

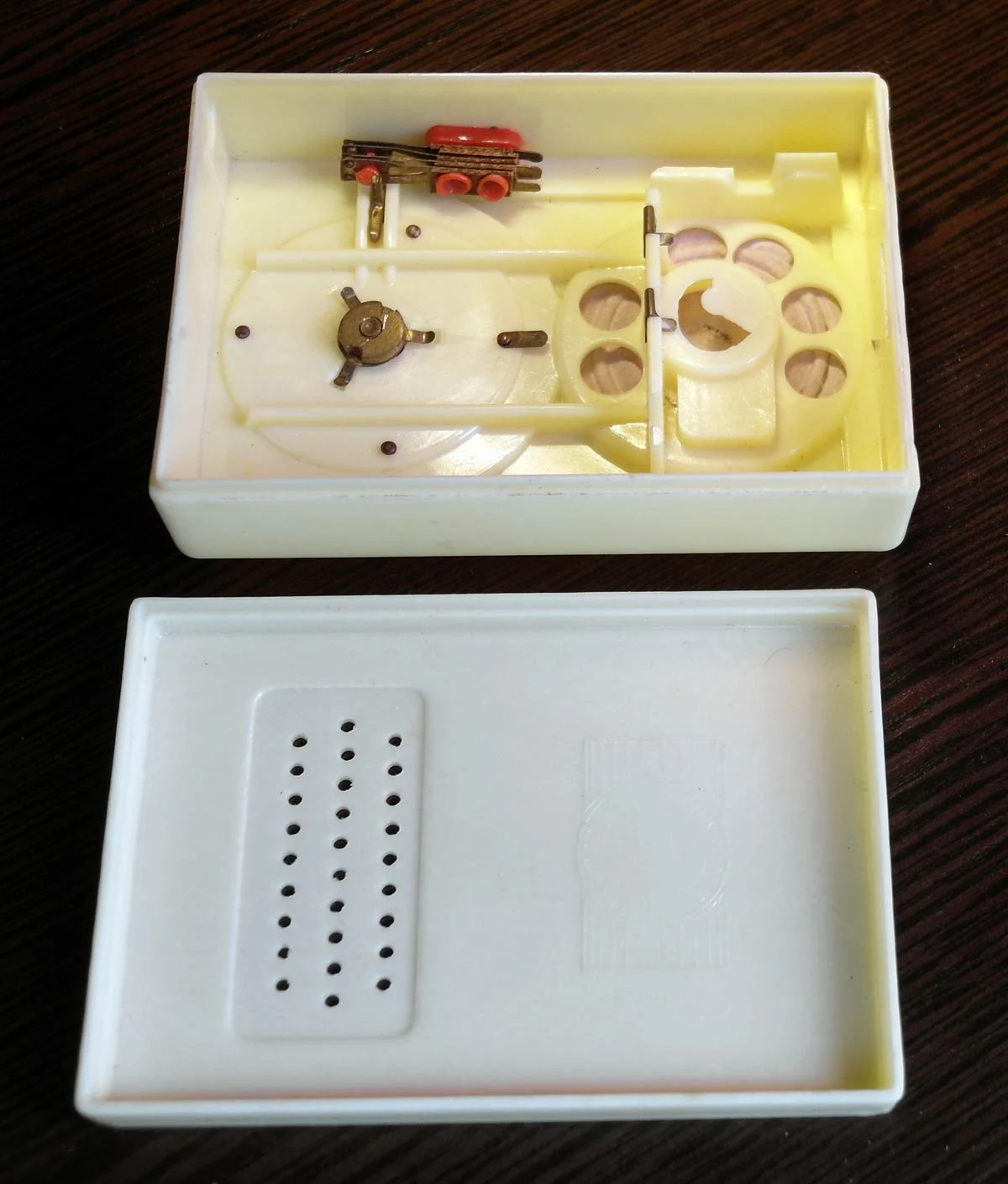

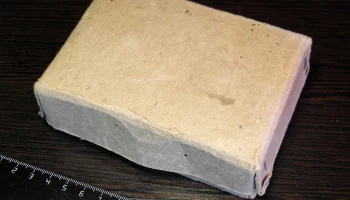

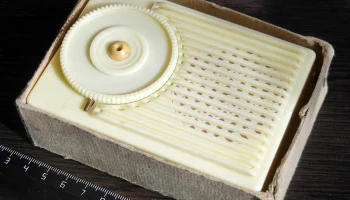

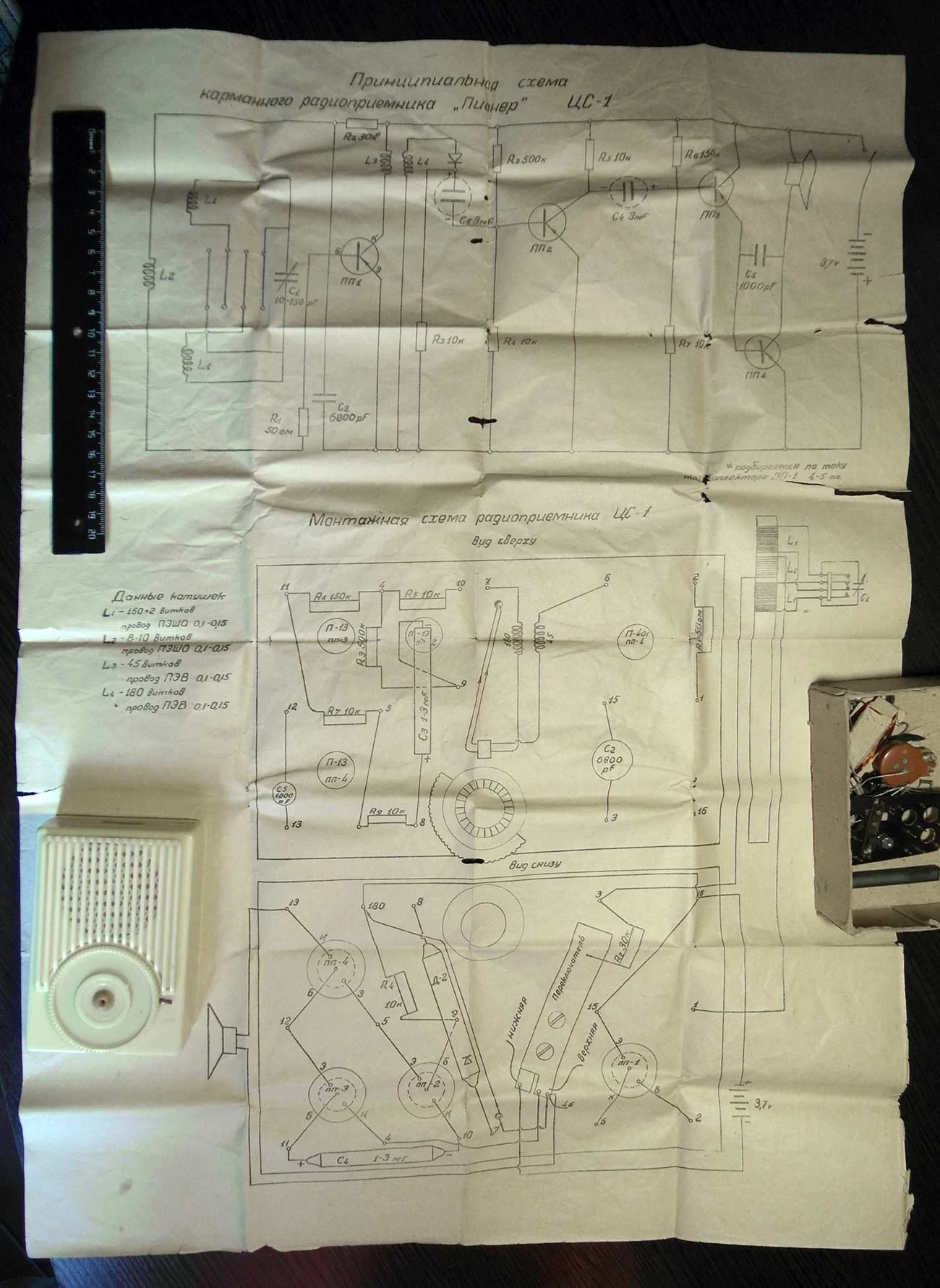

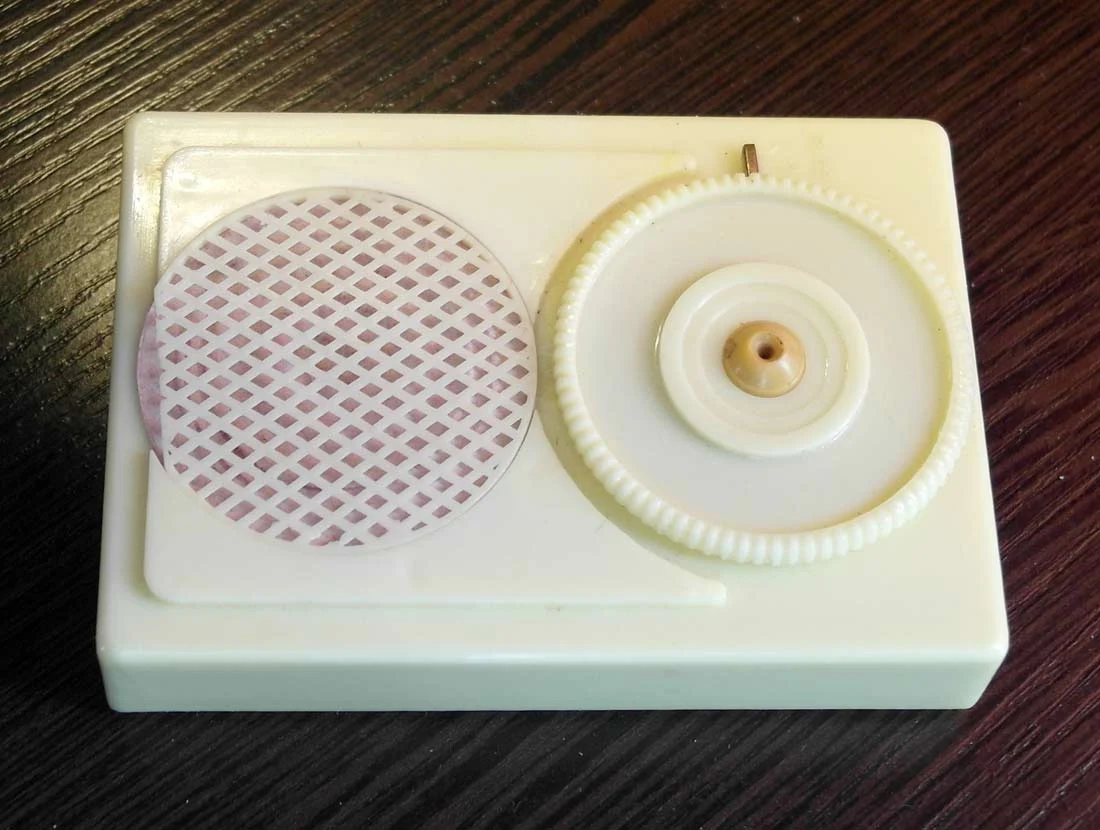

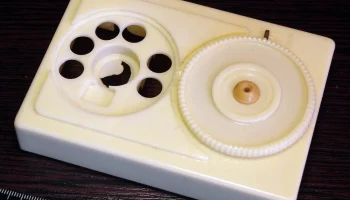

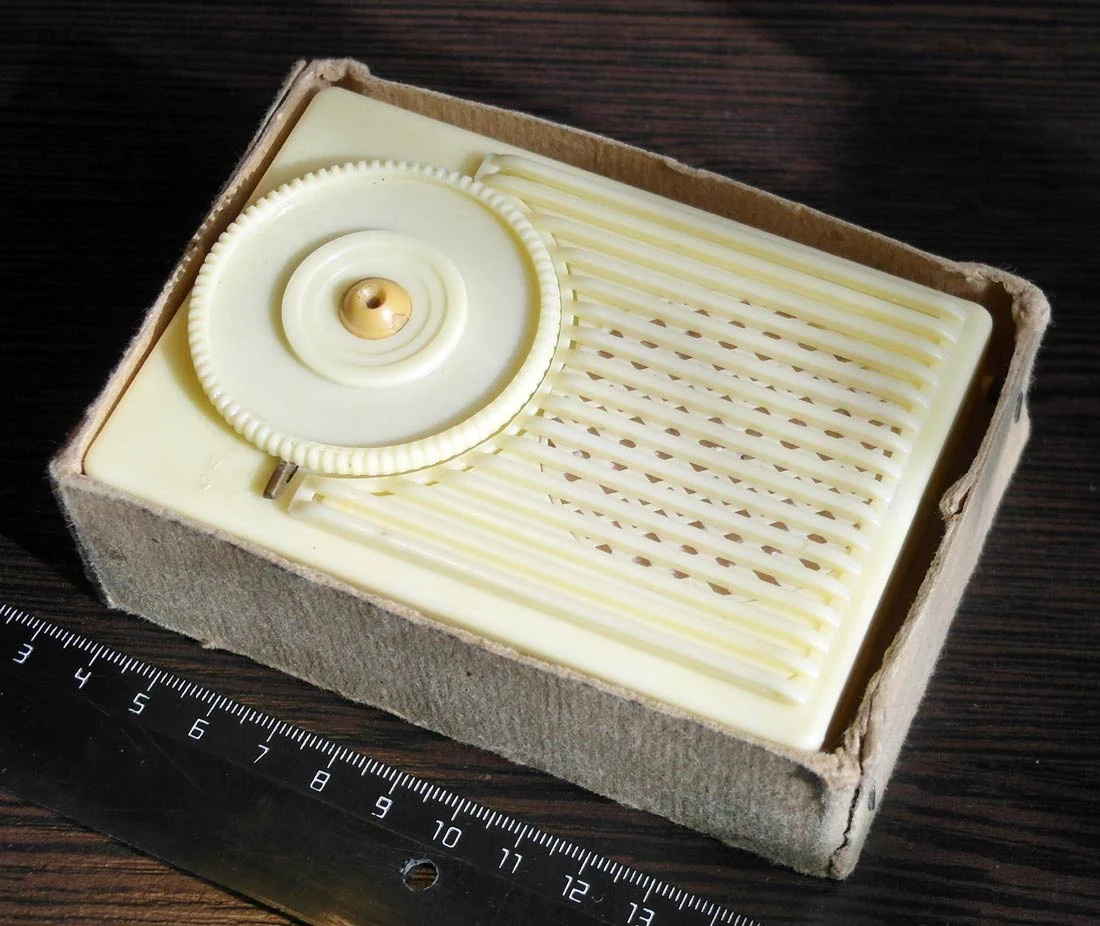

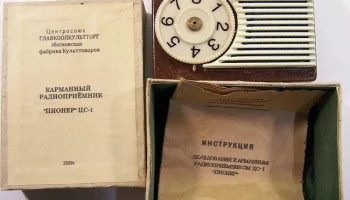

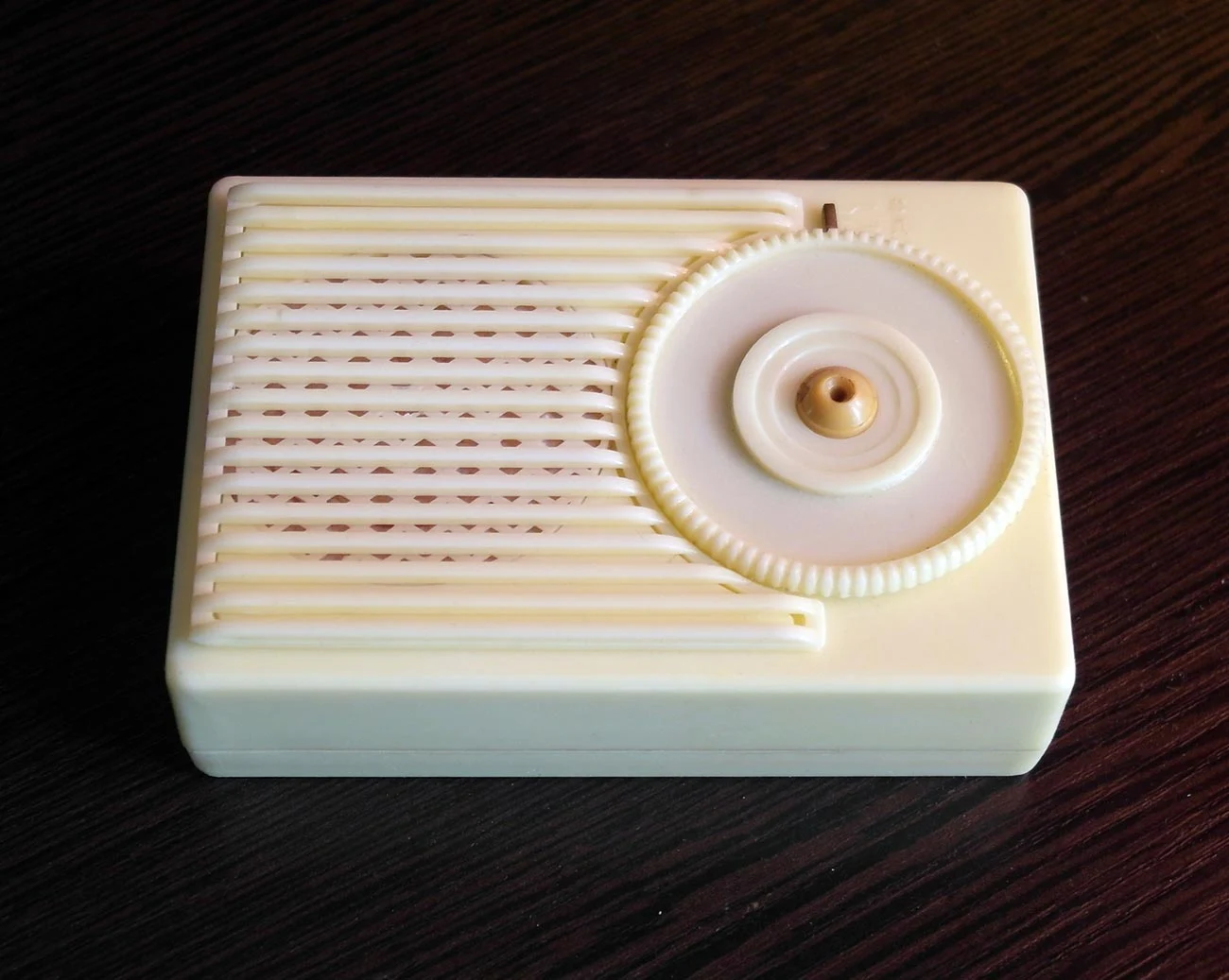

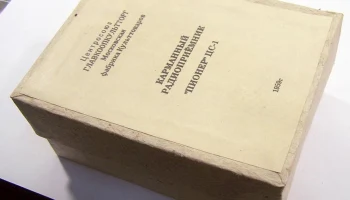

Радиоконструктор «Пионер ЦС-1», выпущенный с июля 1959 года московской фабрикой культтоваров Центросоюза, стал первым советским транзисторным радиоконструктором. Основные компоненты набора включают корпус, радиодетали, элементы, узлы и инструкцию по сборке.

Технические характеристики:
— Тип конструкции: транзисторный радиоприёмник
— Диапазон работы: СВ и ДВ
— Схема: прямое усиление
— Количество транзисторов: 4
— Гетеродин: германиевый диод
— Антенна: внутренняя магнитная
— Мощность выходная: 20 мВт

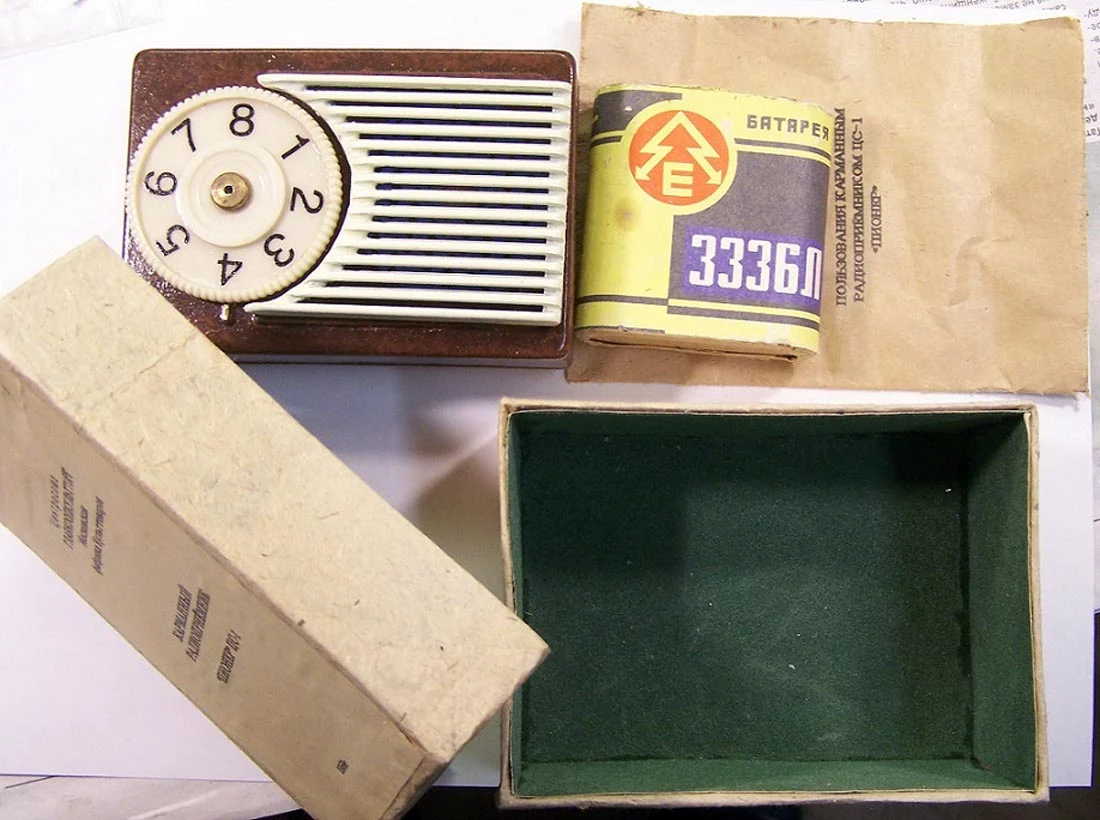

— Напряжение питания: батарея карманного фонаря (до 1961 года – 3,7 В; после – 4,5 В)
— Ток потребления: 12 мА
— Размеры: 110×70×32 мм
— Вес: 300 г

Особенности конструкции:

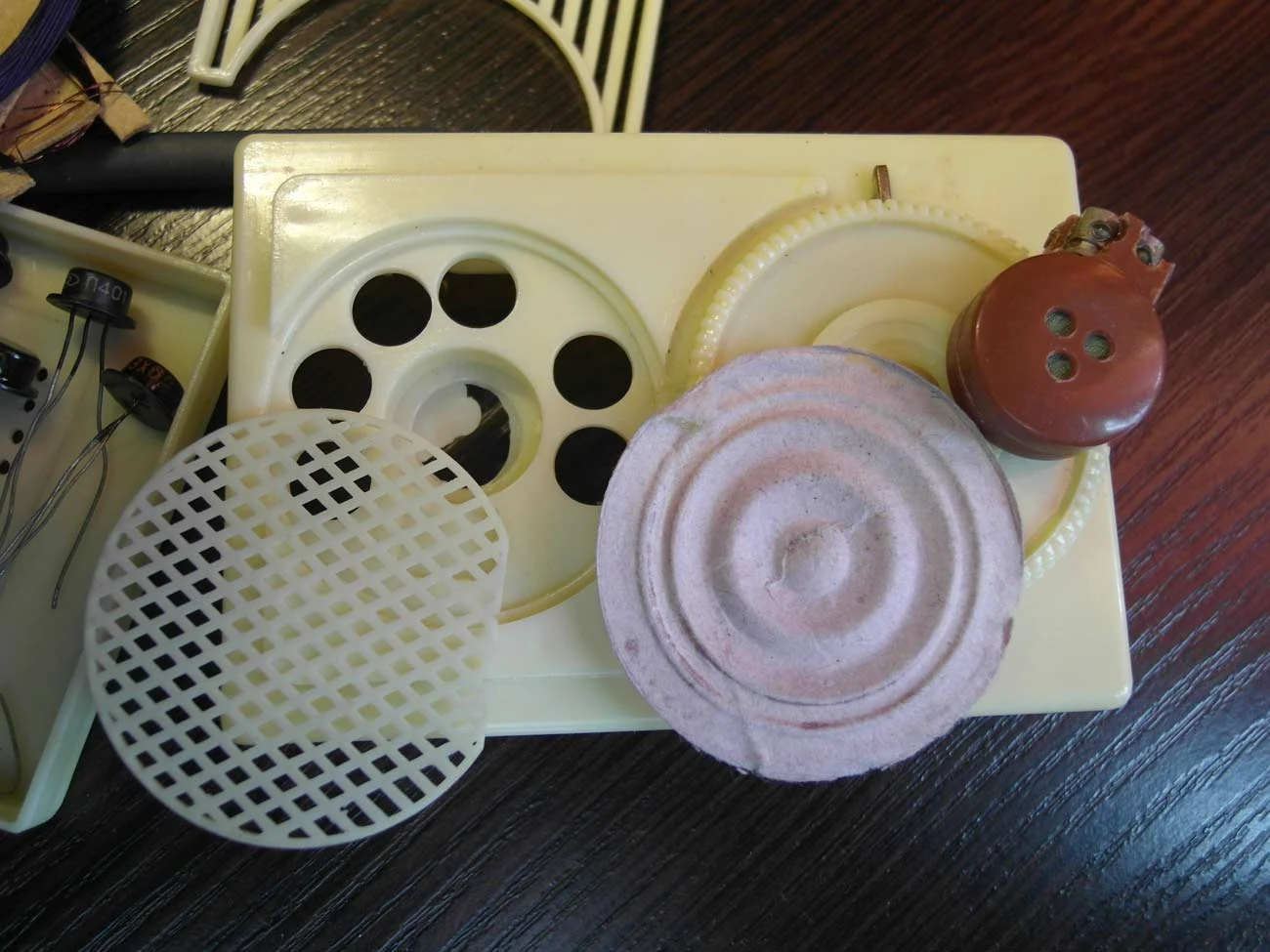

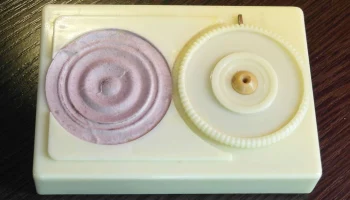

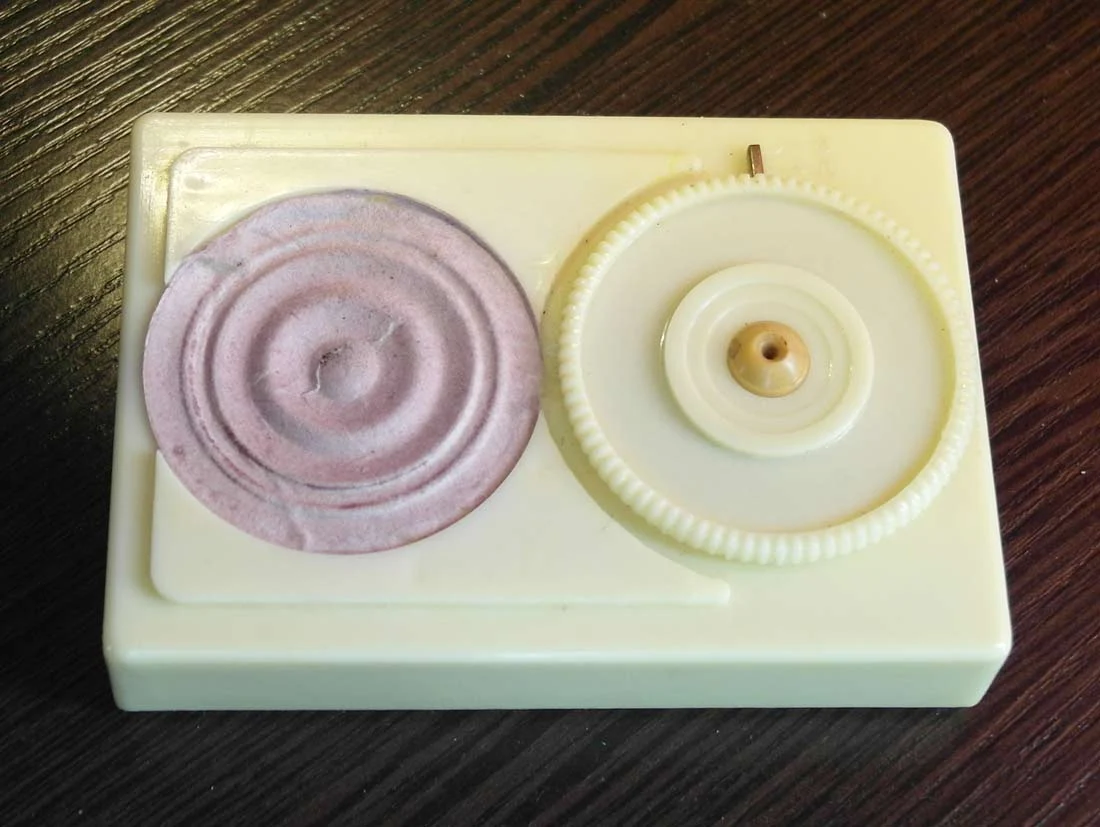

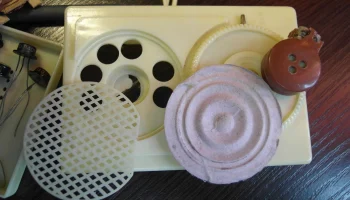

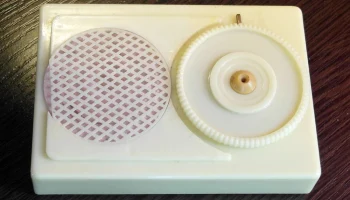

— Громкоговоритель выполнен из выдавленной бумажной мембраны и капсюля ДЭМШ-1
— Регулировка громкости и выключение питания реализованы через изменение обратной связи трансформатором на ферритовом кольце относительно ферритовой антенны

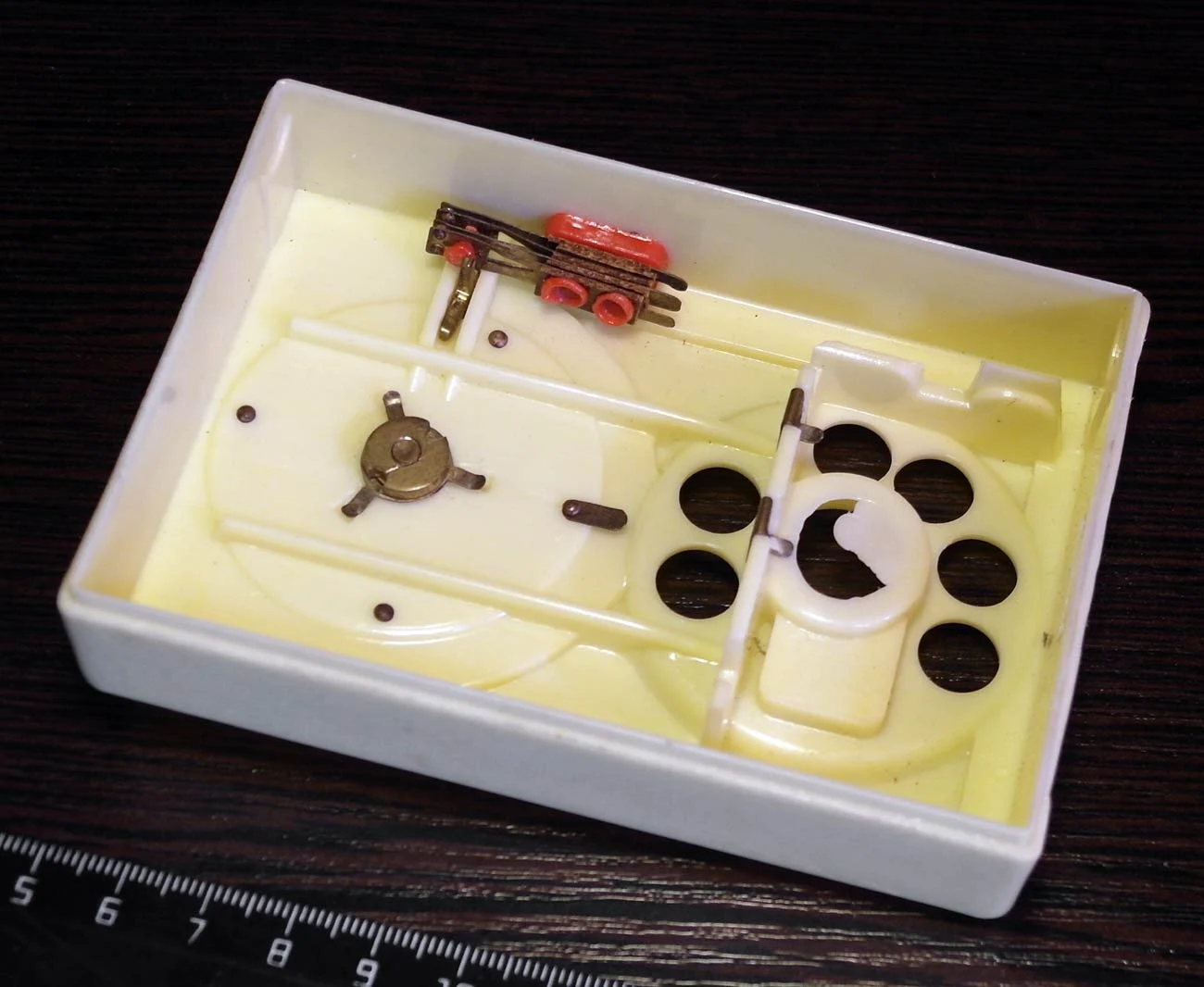

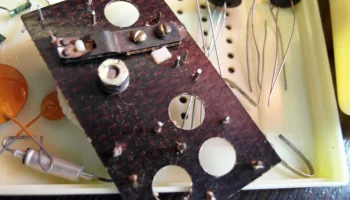

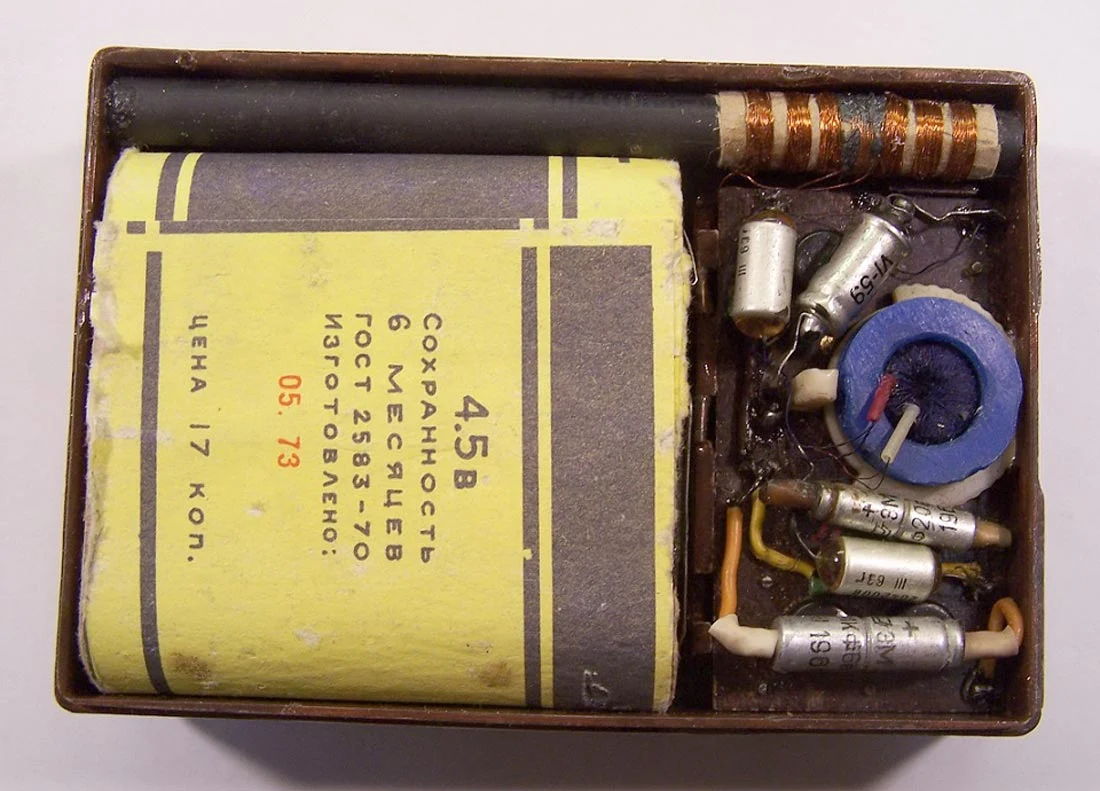

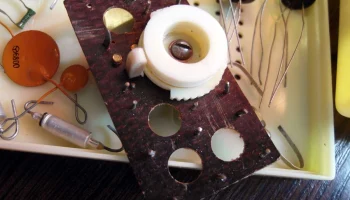

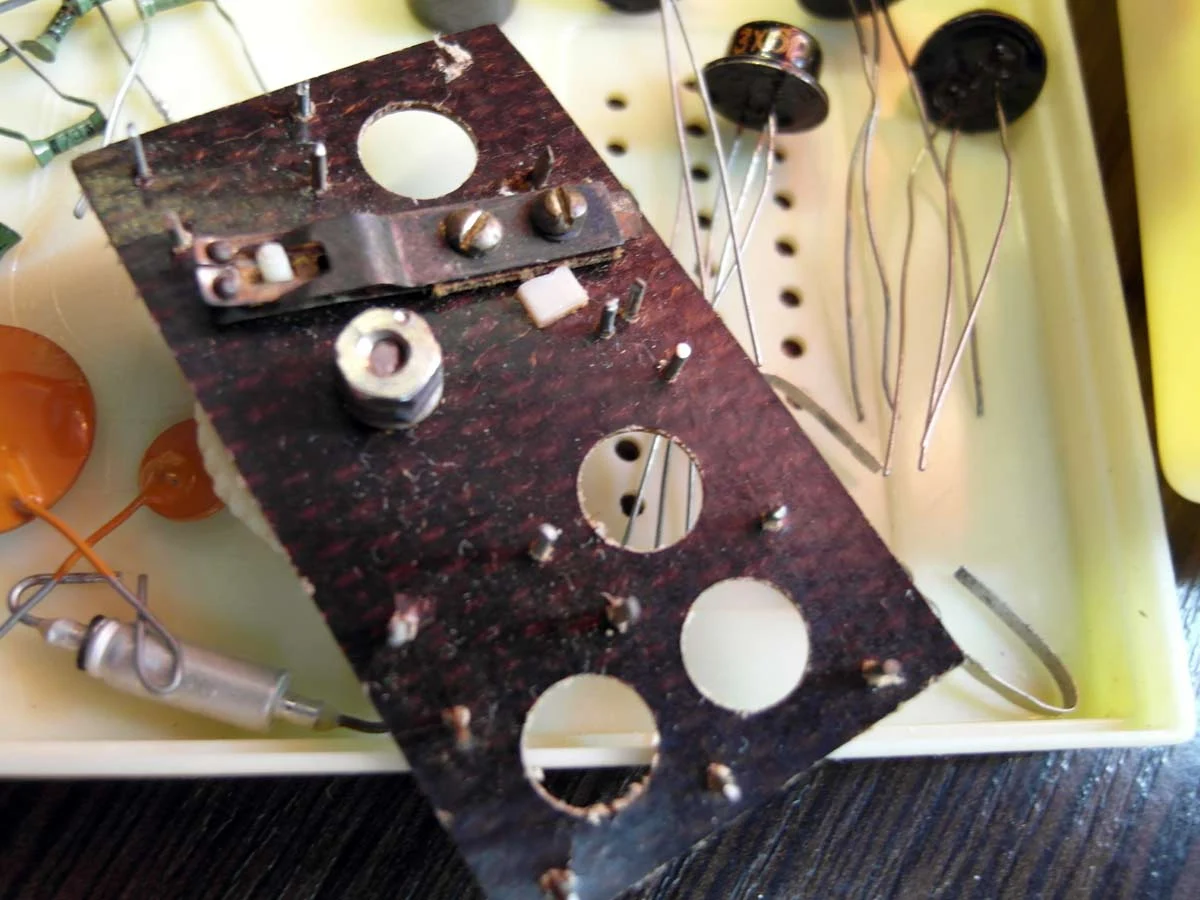

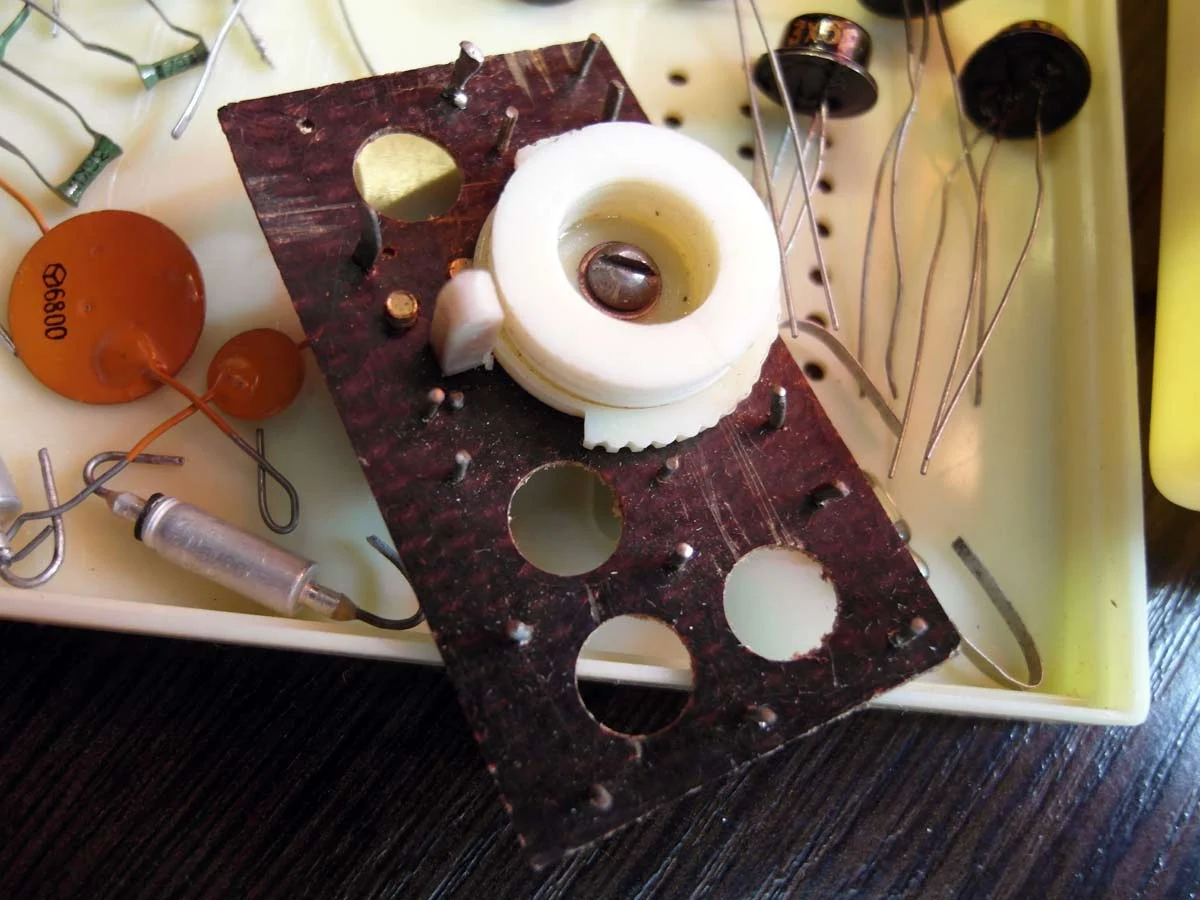

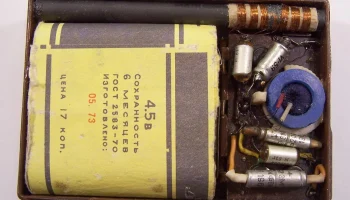

— Сборка схемы производится на гетинаксовой плате с опорными штырьками

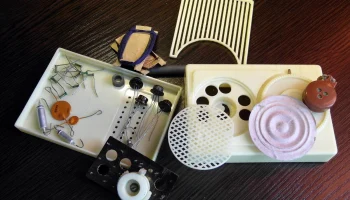

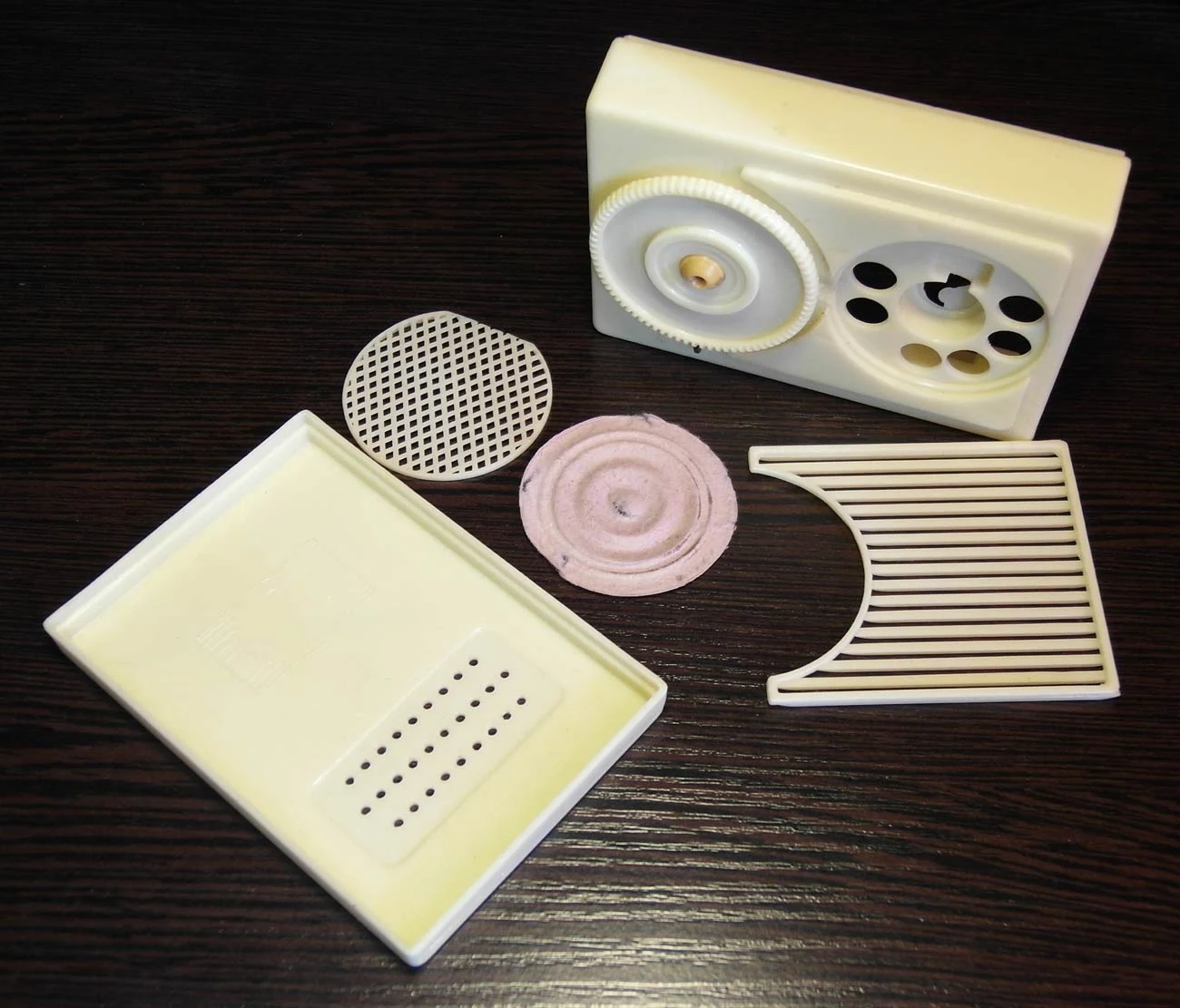

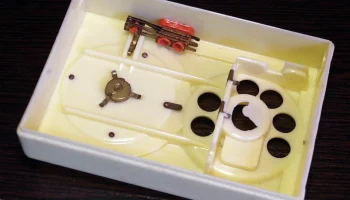

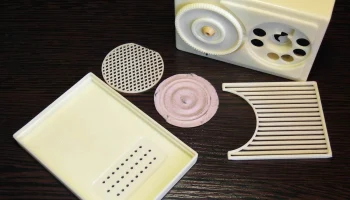

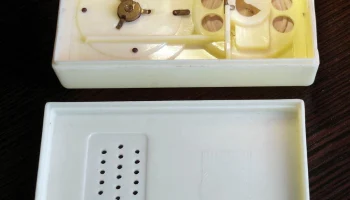

— Большое количество сложных пластмассовых деталей-отливок

Заключение:
«Пионер ЦС-1» является важным этапом развития транзисторной техники в СССР, представляя интересную и необычную конструкцию для самостоятельного изготовления радиолюбителями начала 60-х годов.
