Старт ИП-1 (1989)

Радиоконструктор «Старт ИП-1»

Выпускался рижским предприятием «Коммутатор» начиная с I квартала 1989 года. Предназначен для начинающих радиолюбителей, заинтересованных в создании качественной радиоаппаратуры.

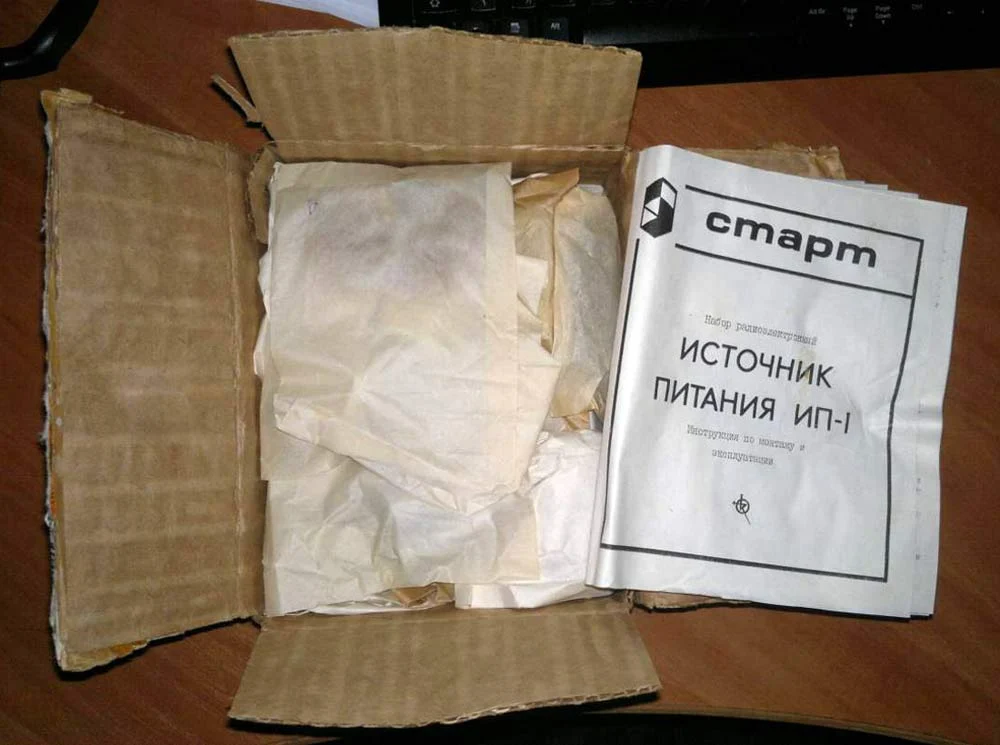

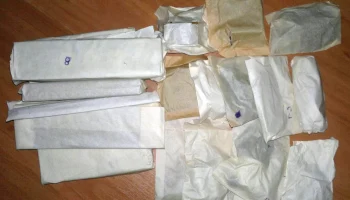

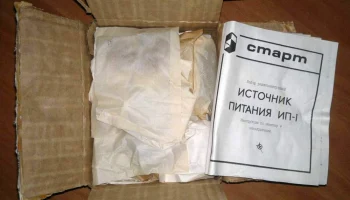

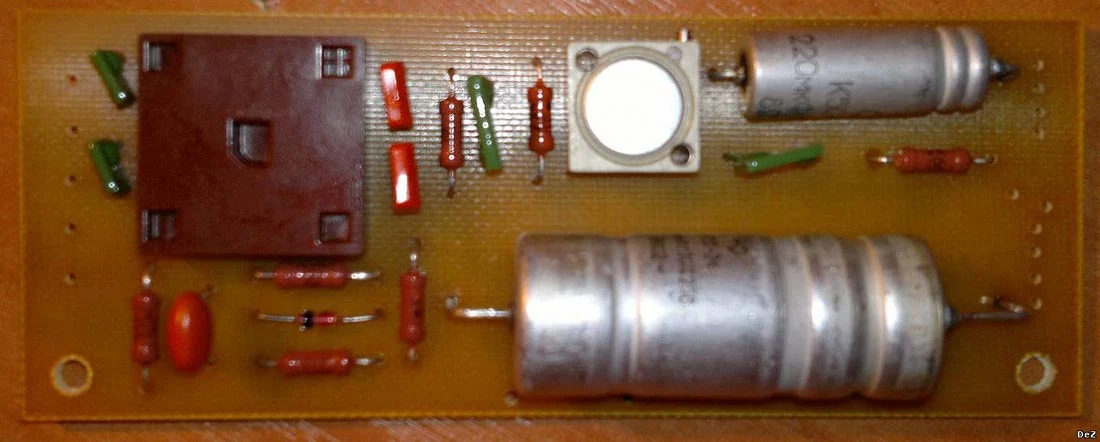

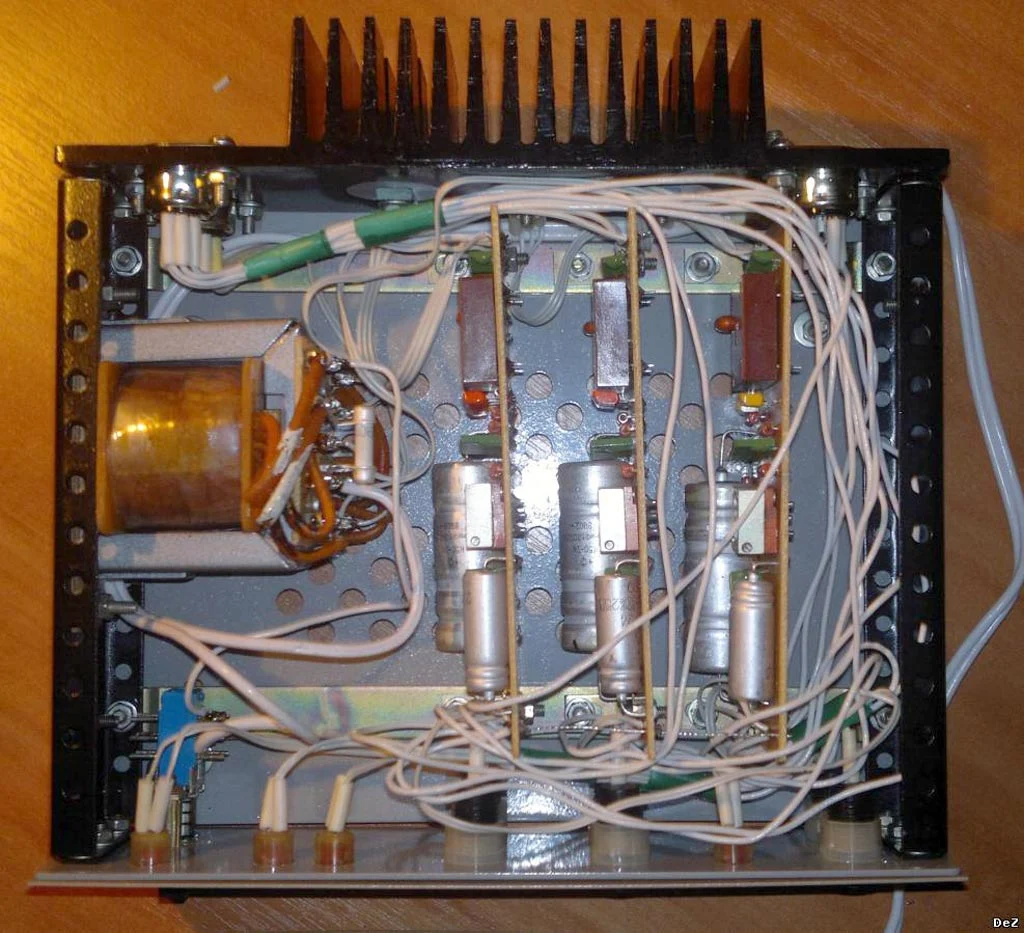

Комплект поставки включает узлы, детали и конструктивные элементы, необходимые для сборки источника питания (ИП), который обеспечивает питанием различные блоки радиоизмерительных приборов и внешние нагрузки. Возможны две схемы сборки устройства:
— Вариант I: выходные напряжения ±15В, ±5В;
— Вариант II: выходные напряжения ±15В, ±5В.

Технические характеристики:
— Напряжение постоянного тока на выходе: 4–9В, ±15В, ±5В;
— Максимальный выходной ток на каждом выходе: ≤100мА;
— Защита от короткого замыкания в нагрузке;

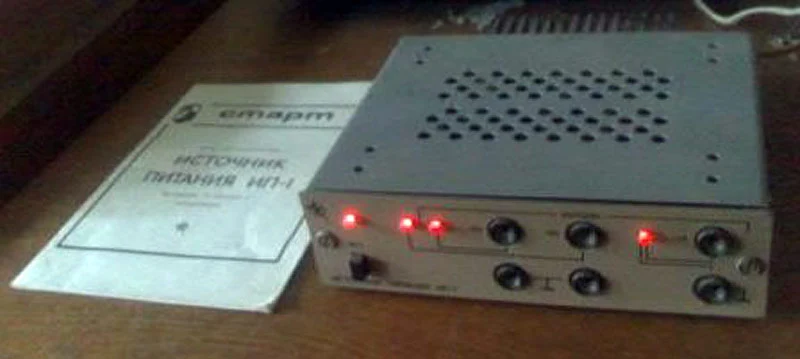

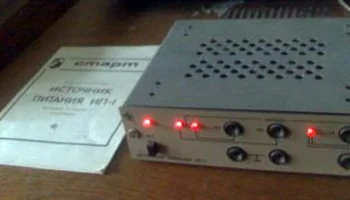

— Индикатор наличия выходных напряжений;
— Три выхода для подключения дополнительных измерительных приборов и внешних нагрузок.

Прибор используется совместно с другими конструкторами серии «Старт», такими как частотомеры, генераторы сигналов, измерители RLC и другие. Измерительные приборы имеют одинаковую конструкцию и размеры, что позволяет объединять их в единый комплекс.

Набор входит в серию «Старт», выпускавшуюся с 1970 года различными предприятиями СССР. Большинство моделей этой серии производились Каменец-Подольским заводом «Электроприбор». Отличительной особенностью являются коробки с красными или оранжевыми наклейками, изображающими стереосистему с катушечным магнитофоном. Модели ИП-1, ЧЦ-1, ПНЧ-1, ГЗЧ-1, И-1 и ИП-2 не имели номеров моделей, остальные наборы обозначались четырехзначными номерами, начинающимися с цифры 7 (за исключением наборов №1202 и №2103).
