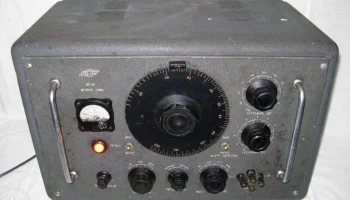

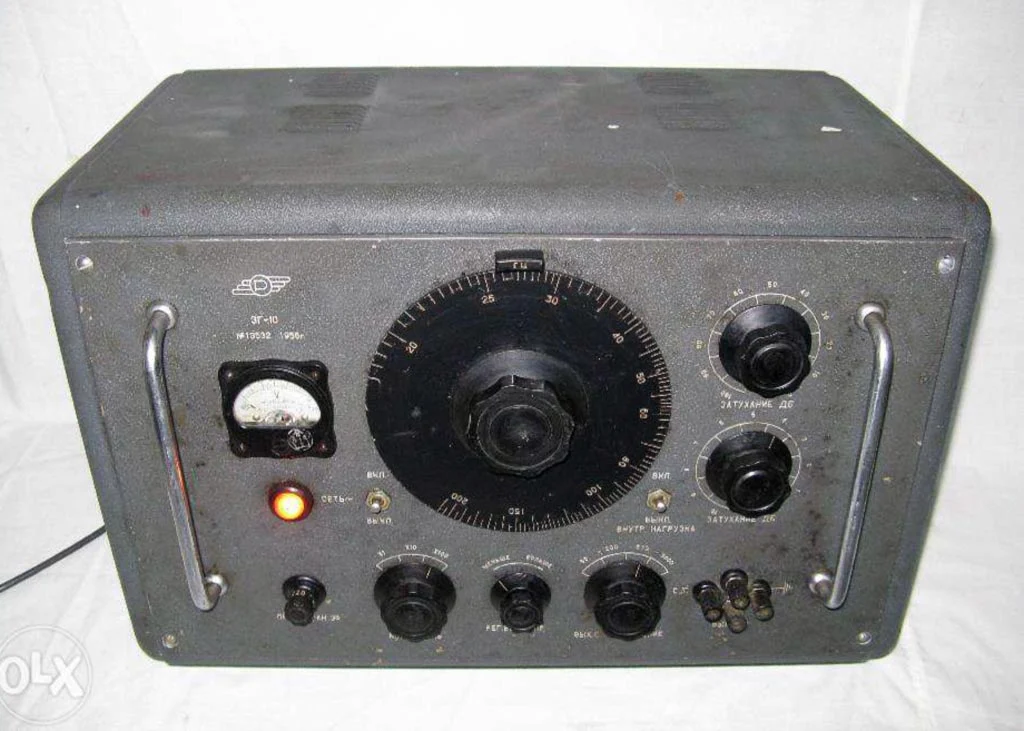

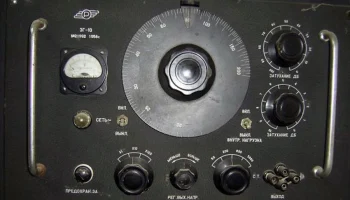

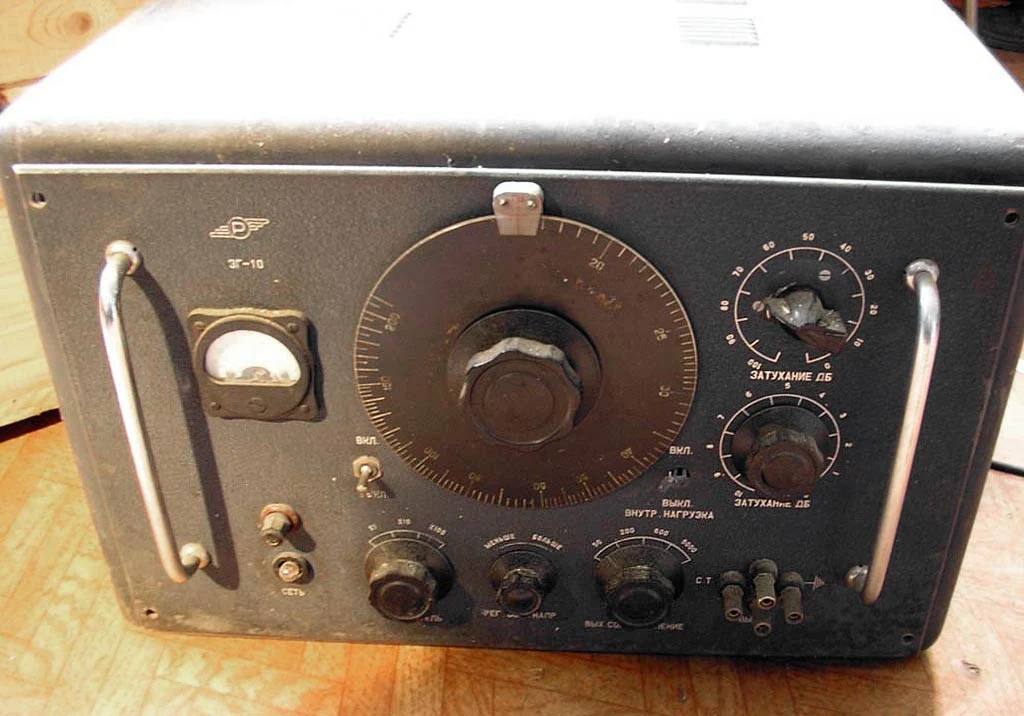

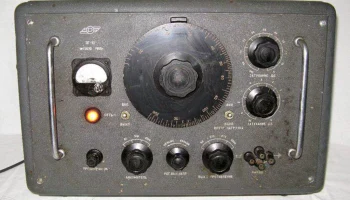

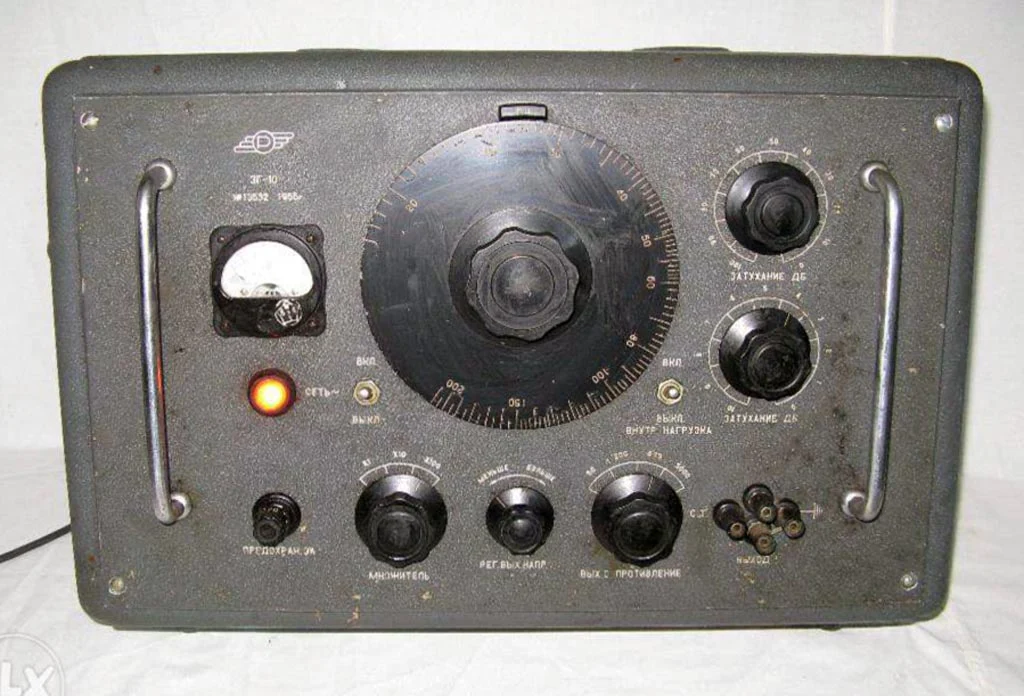

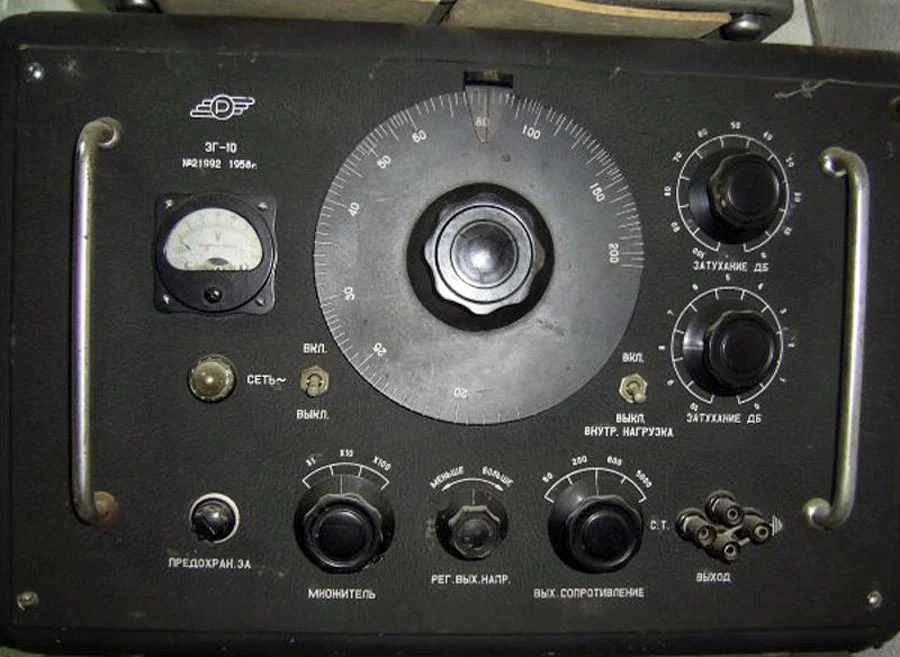

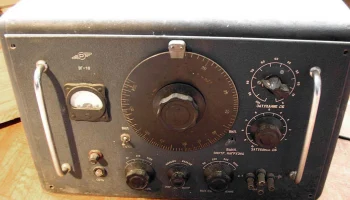

ГЗ-2 (1954)

Генератор звуковой частоты «ГЗ-2»/«ЗГ-10»

Год выпуска: 1954–1958 гг.
Назначение: лабораторные условия, ремонтные мастерские

Технические характеристики:
— Диапазон частот: 20…20000 Гц (поддиапазоны: 20…200; 200…2000; 2000…20000 Гц)
— Погрешность установки частоты: ±2%
— Частотный уход: ±0,4% после прогрева, ±0,4% далее
— Мощность выхода: нормальная – 0,5 Вт, максимальная – 5 Вт
— Напряжение выхода: до 150 В на согласованных нагрузках 50, 200, 600, 5000 Ом
— Шаг регулировки напряжения: плавный и ступенчатый (1 дБ, 10 дБ)
— Коэффициент нелинейных искажений: <0,7% при нормальной мощности, <1,5% при максимальной, <2% на нагрузке 5000 Ом
— Неравномерность АЧХ: ±1 дБ на 400 Гц, ±3,5 дБ на всём диапазоне, ±0,5 дБ на 600 Ом
— Погрешность шкалы индикатора: ±5% при напряжении до 60 В
— Питание: сеть переменного тока 50 Гц, 127 или 220 В
— Потребляемая мощность: ≤150 ВА
— Размеры: 598×357×293 мм
— Масса: 35 кг
