Г3-106 (1976)

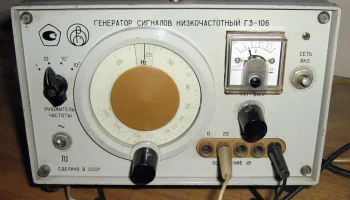

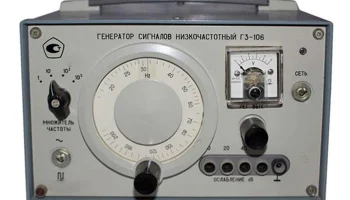

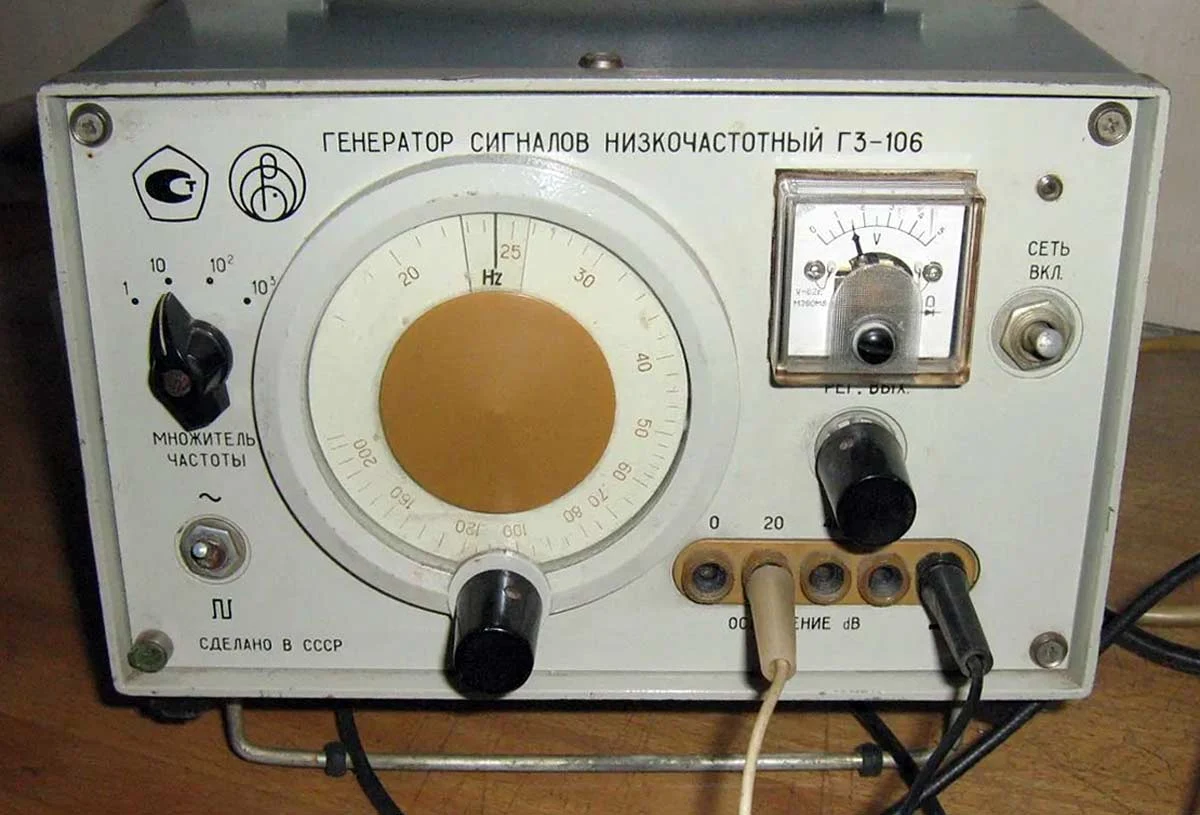

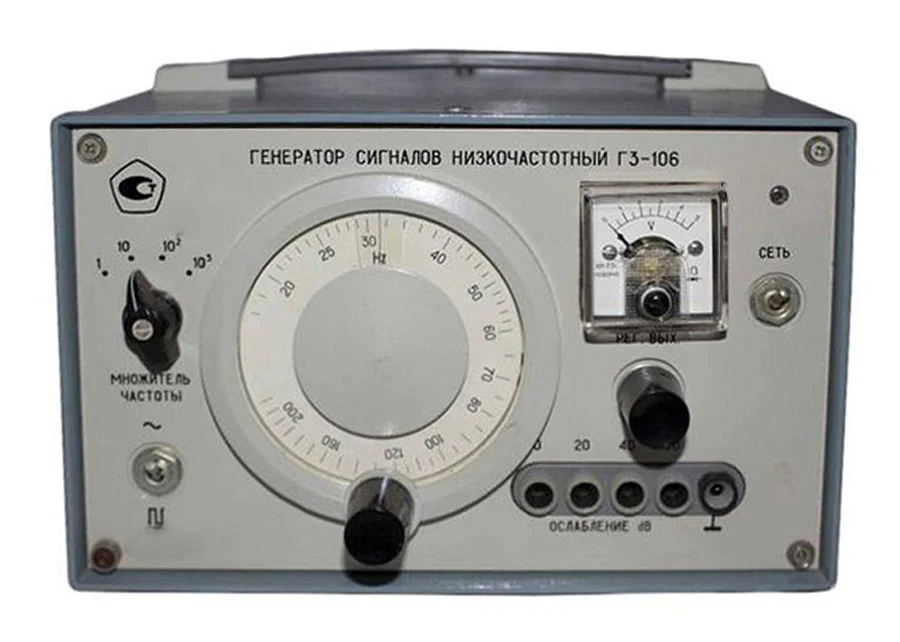

Генератор сигналов низкочастотный «Г3-106»

Год выпуска: 1976
Производитель: Великолукский радиозавод
Тип генератора: RC-типа

Технические характеристики:
— Диапазон частот: 20 Гц…200 кГц
— Выходное напряжение: 5 В (600 Ом)
— Ослабление выходного напряжения: 0…60 дБ (дискретность 20 дБ), -22 дБ (регулируемо плавно)
— Погрешность установки частоты: ±(3+30/f) %
— Нестабильность частоты: ±2·10⁻⁴f за 15 мин; ±20·10⁻⁴f за 3 ч
— Погрешность установки выходного напряжения: ±6 %
— Нестабильность выходного напряжения: ±1 % за 15 мин; ±10 % за 3 ч
— Коэффициент гармоник: 0,5 % (20–200 Гц), 0,3 % (200 Гц–20 кГц), 1 % (20–200 кГц)
— Форма сигнала: прямоугольная
— Амплитуда сигнала: 5 В (600 Ом)
— Потребляемая мощность: 20 ВА

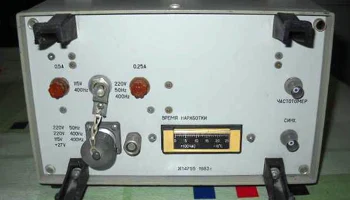

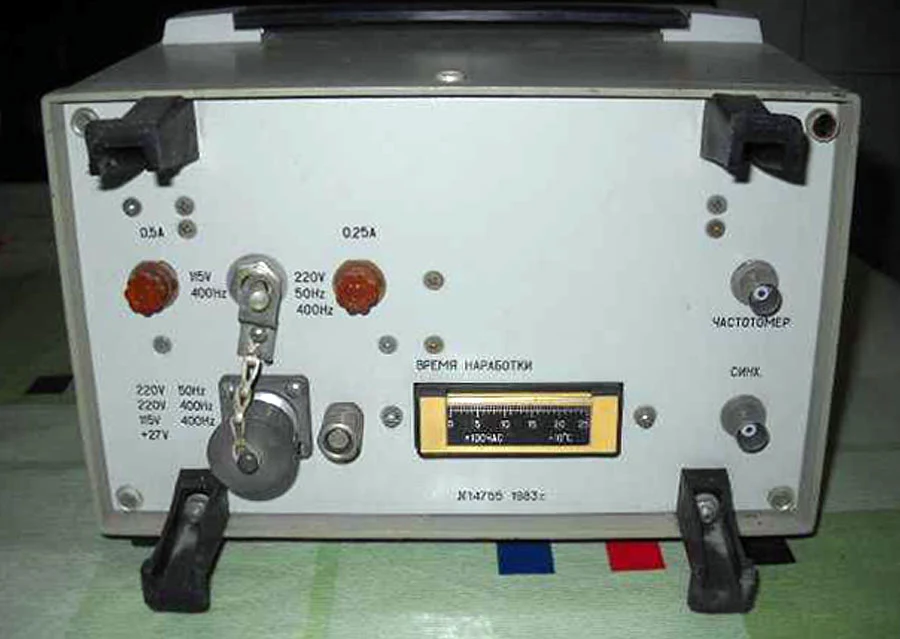

— Источник питания: 220±22 В, 50 Гц либо 115 В, 400 Гц, либо источник постоянного тока 27±0,54 В
— Размеры: 225×258×162 мм
— Вес: 4,6 кг

Инструкция по эксплуатации прилагается.
