Г4-104 (1987)

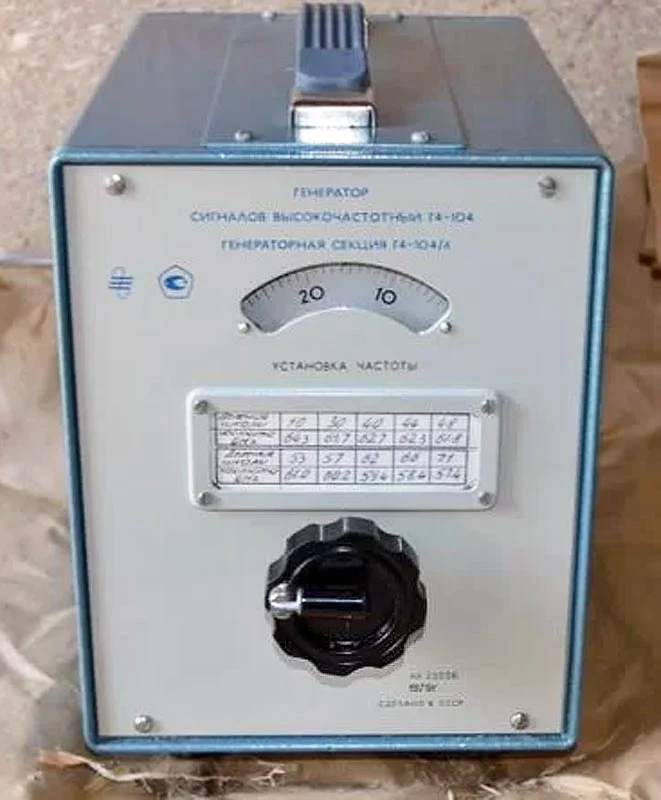

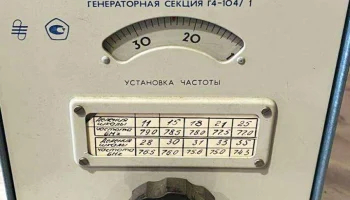

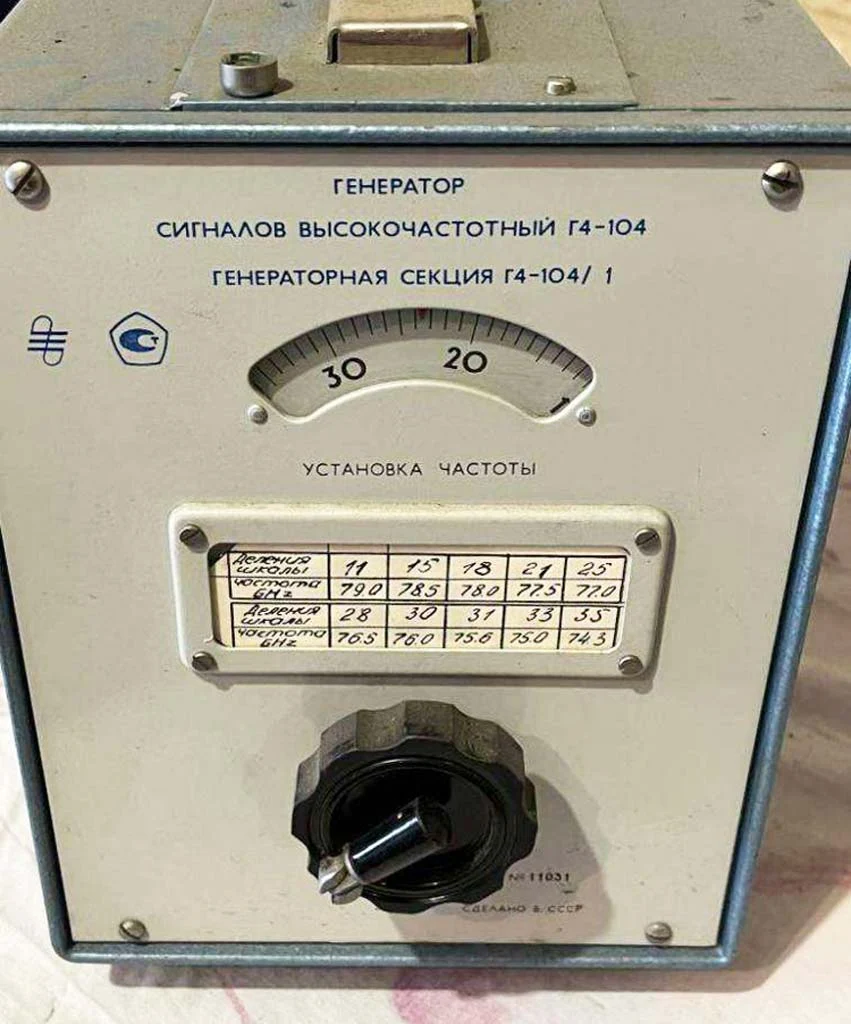

Генератор высокочастотных сигналов «Г4-104»

Год выпуска: 1987
Производитель: ПО им. 60-летия Октября, Вильнюс, Литва
Назначение: настройка и тестирование радиоэлектронной аппаратуры в миллиметровом диапазоне

Диапазон рабочих частот:
— От 52 630 МГц до 78 950 МГц
— Подразделяется на пять поддиапазонов

Технические параметры:
— Погрешность установки частоты: ±1,5%
— Частота следования меандра: 400±80 Гц (внутренняя модуляция – 1000±200 Гц)
— Положительные прямоугольные импульсы при внешней модуляции:
— Амплитуда: от 60 В до 100 В
— Длительность: от 0,5 мкс до 2 мкс
— Длительность фронта/среза: до 0,2 мкс

Выход генератора: волновод размером 1,8x3,6 мм

Режимы работы:
— НГ (непрерывный режим)
— ИМ (импульсный режим)
— ЧМ (частотная модуляция)
— меандр

Источник питания: сеть переменного тока 50±5 Гц, напряжение 220±22 В
Потребляемая мощность: до 350 В·А

Габариты устройства:
— Блок питания: 310×337×540 мм

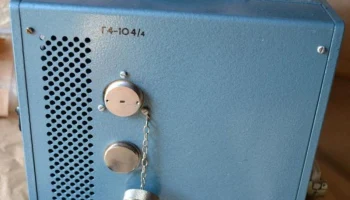

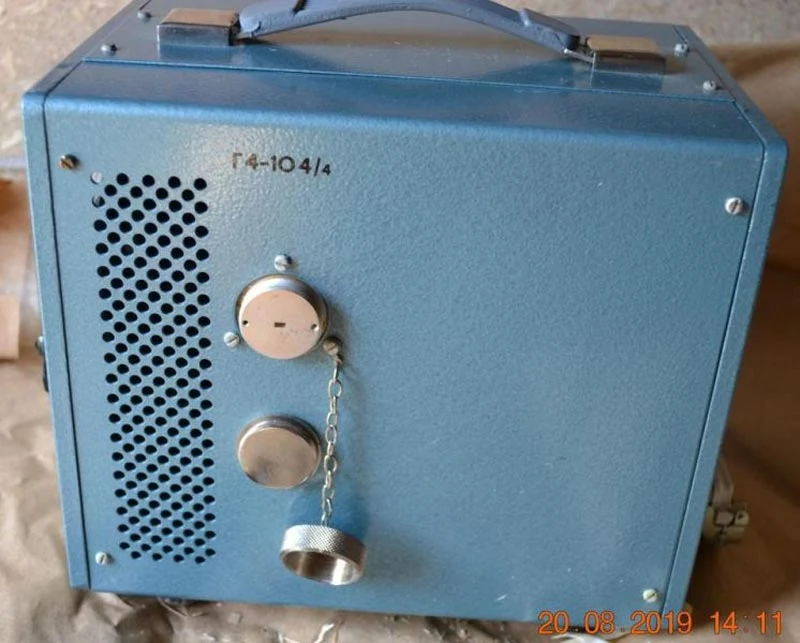

— Генераторная секция: 172×222×285 мм

Масса: до 44 кг
