ГНЧР-2 (1988)

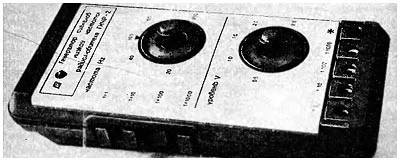

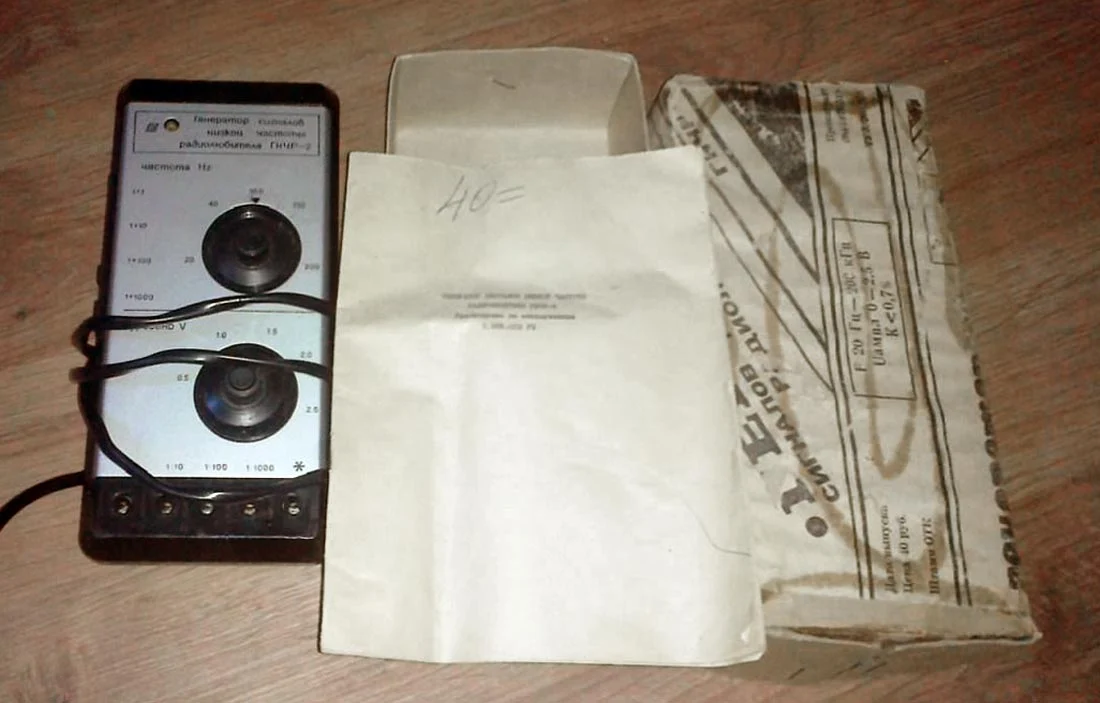

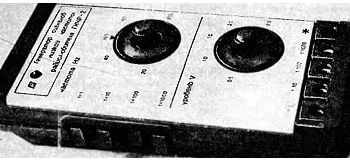

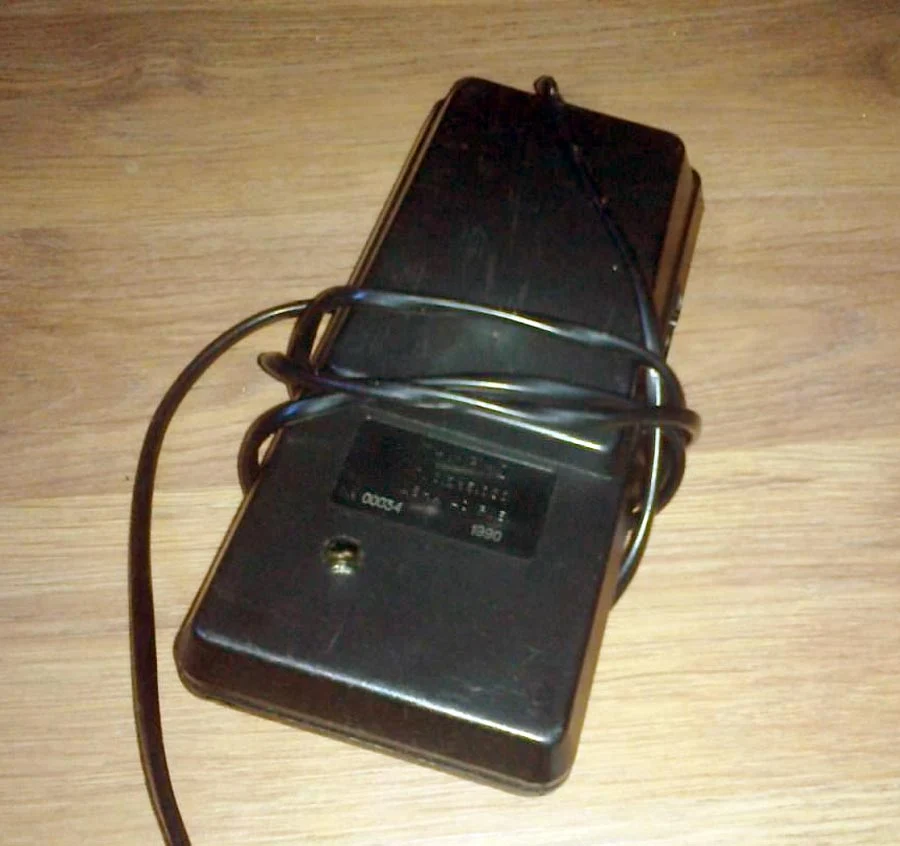

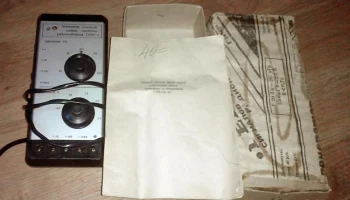

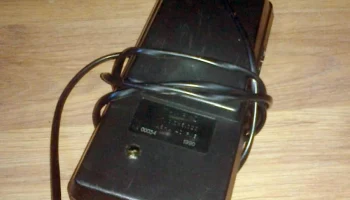

Генератор сигналов низкой частоты ГНЧР-2

Год выпуска: 1988
Назначение: прибор для настройки радиоэлектронной аппаратуры (РТА)

Технические характеристики:
— Размеры: 200×60×92 мм
— Масса: 500 г
— Источник питания: сеть переменного тока 220 В
— Потребляемая мощность: ≤ 6,6 Вт
— Стоимость: 40 рублей (по состоянию на 1988 год)

Схема генератора:
— Операционный усилитель КР140УД1Б
— Классическая схема с мостом Вина
— Эмиттерный повторитель на транзисторе КТ602Б
— Термистор ТПМ-2/0,5А для стабилизации амплитуды

Диапазон частот:
— От 20 Гц до 200 кГц
— Поддиапазоны: четыре диапазона
— Точность установки частоты: ±10% при частоте 1 кГц
— Максимальная амплитуда выходного сигнала: ≥ 2,5 В на нагрузке 1 кОм

Регулировка уровня сигнала:
— Плавная регулировка
— Возможность уменьшения амплитуды ступенчато в диапазоне от 10 до 1000 раз
— Погрешность ступенчатых делителей:
— До 10 дБ – не более 10%
— До 60 дБ – не более 15%
— Более 60 дБ – не более 25%

Коэффициент гармоник: ≤ 0,7%
