ВАФ-85М (1977)

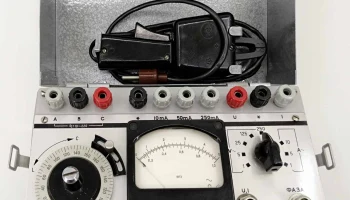

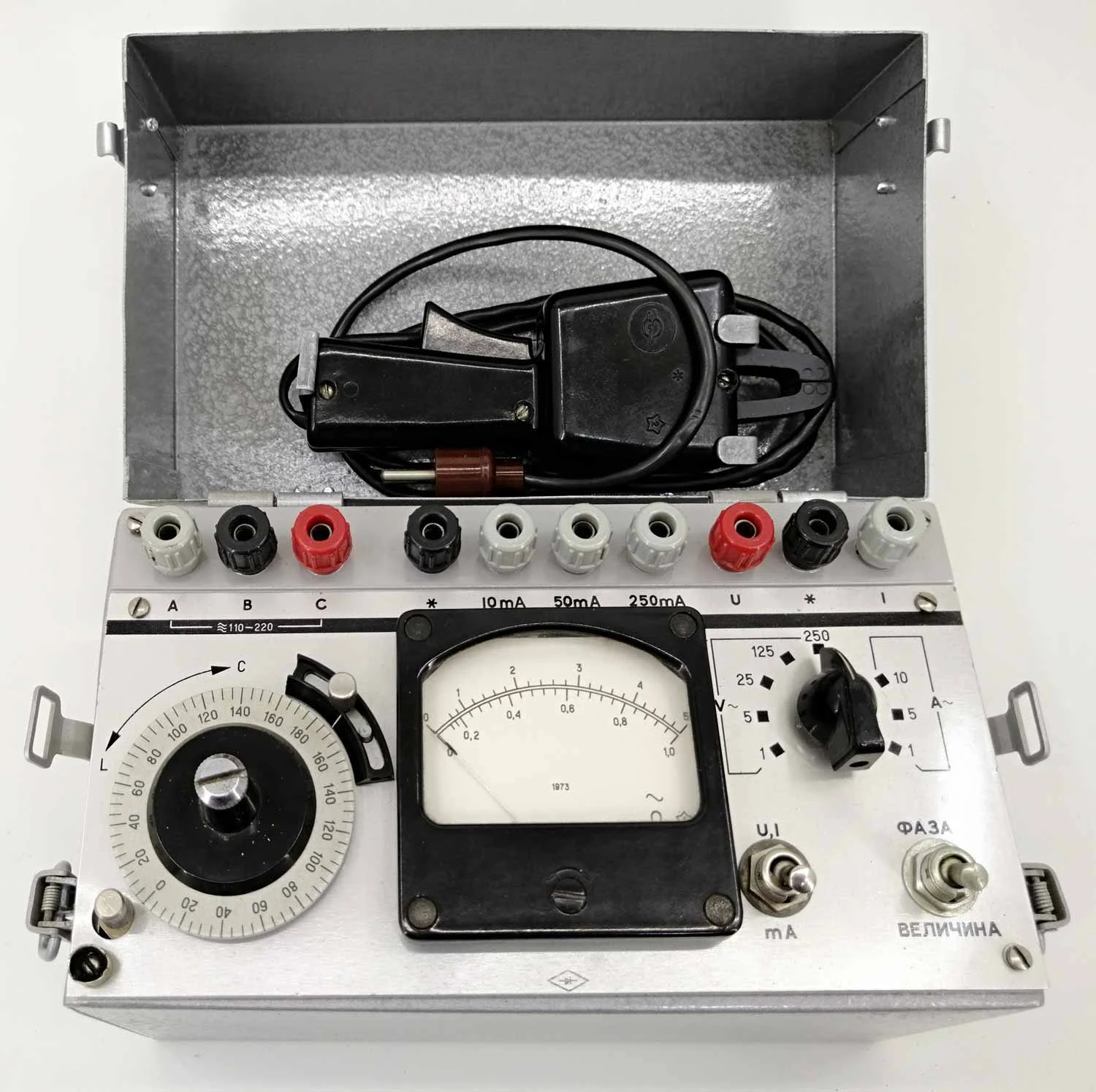

Вольтамперфазометр ВАф-85М (1977 год)

Производитель: Житомирский завод «Электроизмеритель».
Назначение: измерение параметров трехфазного переменного тока частотой 50 Гц, включая напряжение, силу тока и угол сдвига фазы.
Область применения: наладка и проверка релейной защиты электроустановок.

Технические характеристики:
— Измеряемое напряжение:
— 0,2–1 В;
— 1–5 В;
— 5–25 В;
— 25–125 В;
— 50–250 В;
— 100–500 В.
— Измеряемая сила тока:
— с разрывом цепи: 2–10 мА, 10–50 мА, 50–200 мА;
— без разрыва цепи: 0,2–1 А, 1–5 А, 2–10 А.
— Угол сдвига фаз: 180–0–180°.
— Погрешность измерений: ±4%, ±1,5%.
— Габариты: 260×160×180 мм.
— Масса прибора: 3,5 кг.
