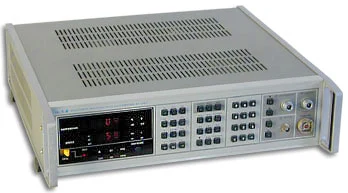

B4-24/1 (1989)

Описание вольтметра импульсного напряжения B4-24/1 (1989)

Прибор предназначен для измерения следующих характеристик электрических сигналов:
— Амплитудные значения напряжений;
— Временные параметры сигналов;
— Постоянные сигналы двух полярностей.

Технические особенности:
— Высокая точность измерений (погрешность ≤ 0,5 %);
— Максимальная скорость измерений – 105 замеров в секунду;
— Широкая полоса пропускания – до 700 МГц.

Возможности использования:
— Быстродействующий аналогово-цифровой преобразователь;
— Стробоскопический цифровой осциллограф при подключении внешнего дисплея;
— Возможность измерения в относительных единицах (проценты, децибелы).

Дополнительные возможности:
— Управление режимами работы через переднюю панель или интерфейс КОП;
— Самодиагностика состояния прибора;
— Электронное переключение диапазонов измерений совместно с делителем-насадкой 1:10;
— Встроенные вычислительные функции (усреднение, экстремальные значения, длительность импульсов).

Параметры прибора:
— Динамический диапазон измерений: от 1 мВ до 1000 В;
— Входное сопротивление: согласованный вход 50 Ом, стробоскопический пробник 100–10³ Ом, делитель-насадка 10⁶ Ом;
— Напряжение питания: сеть переменного тока 220 В / 50 Гц или 400 Гц;
— Потребляемая мощность: 75 ВА;
— Размеры: 488×133×478 мм;
— Вес: 11 кг;
— Рабочий температурный диапазон: +5...+40 °C.
