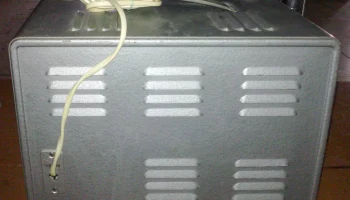

ВК7-4 (1962)

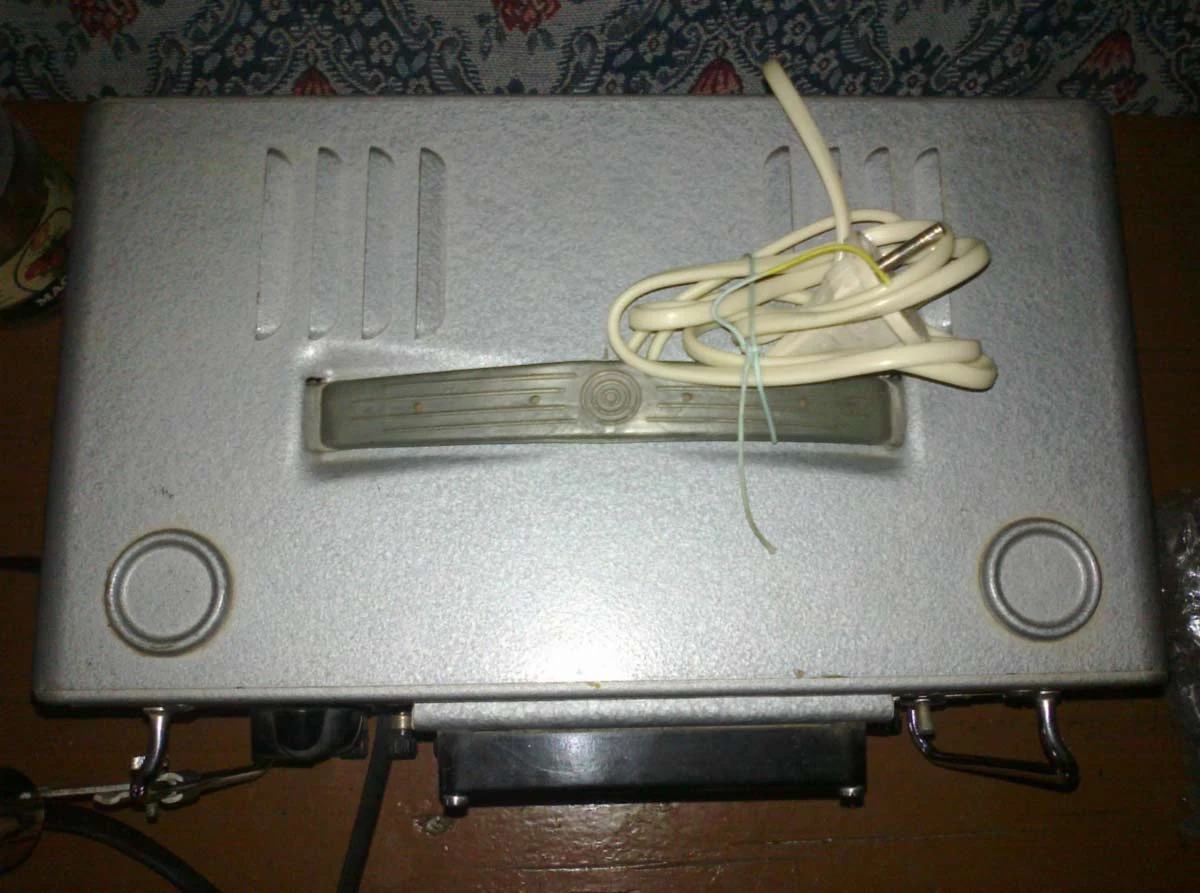

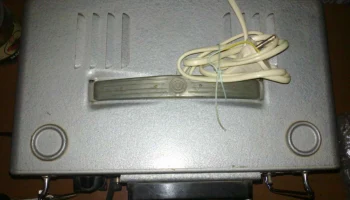

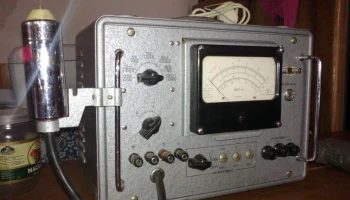

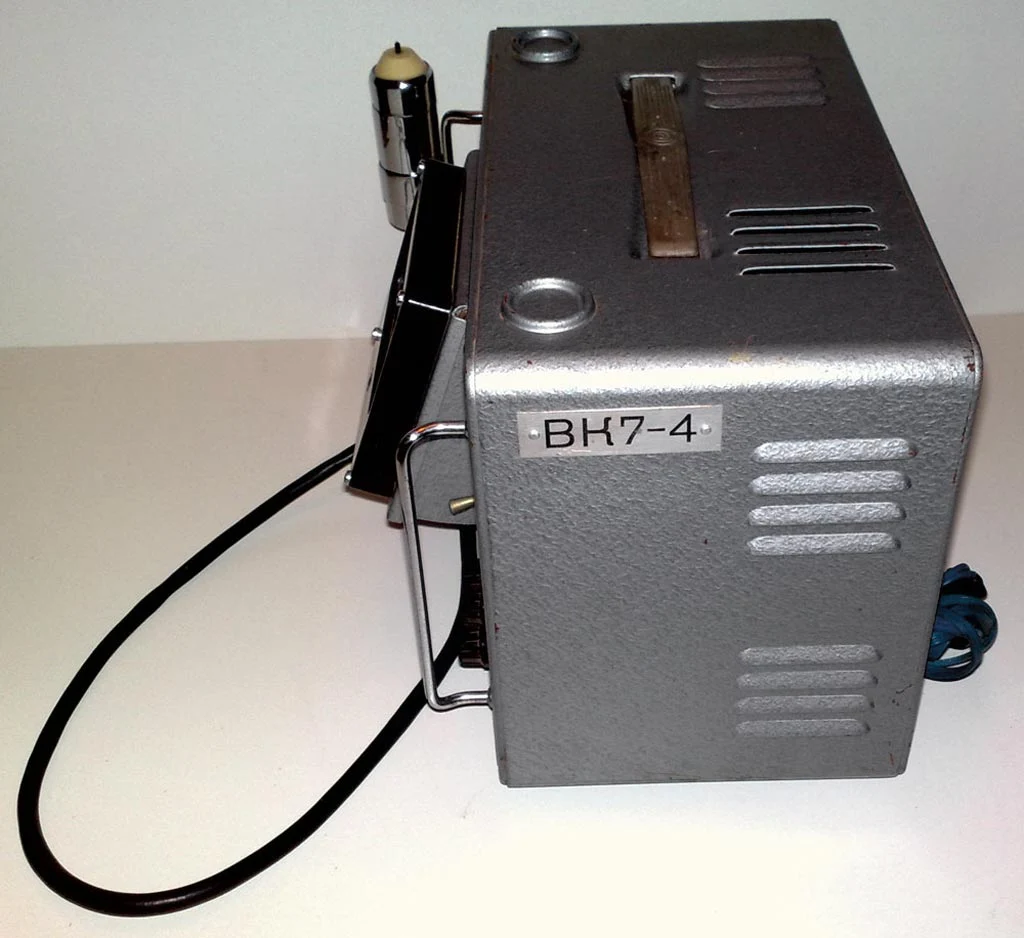

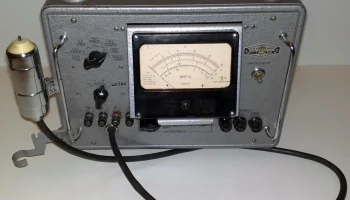

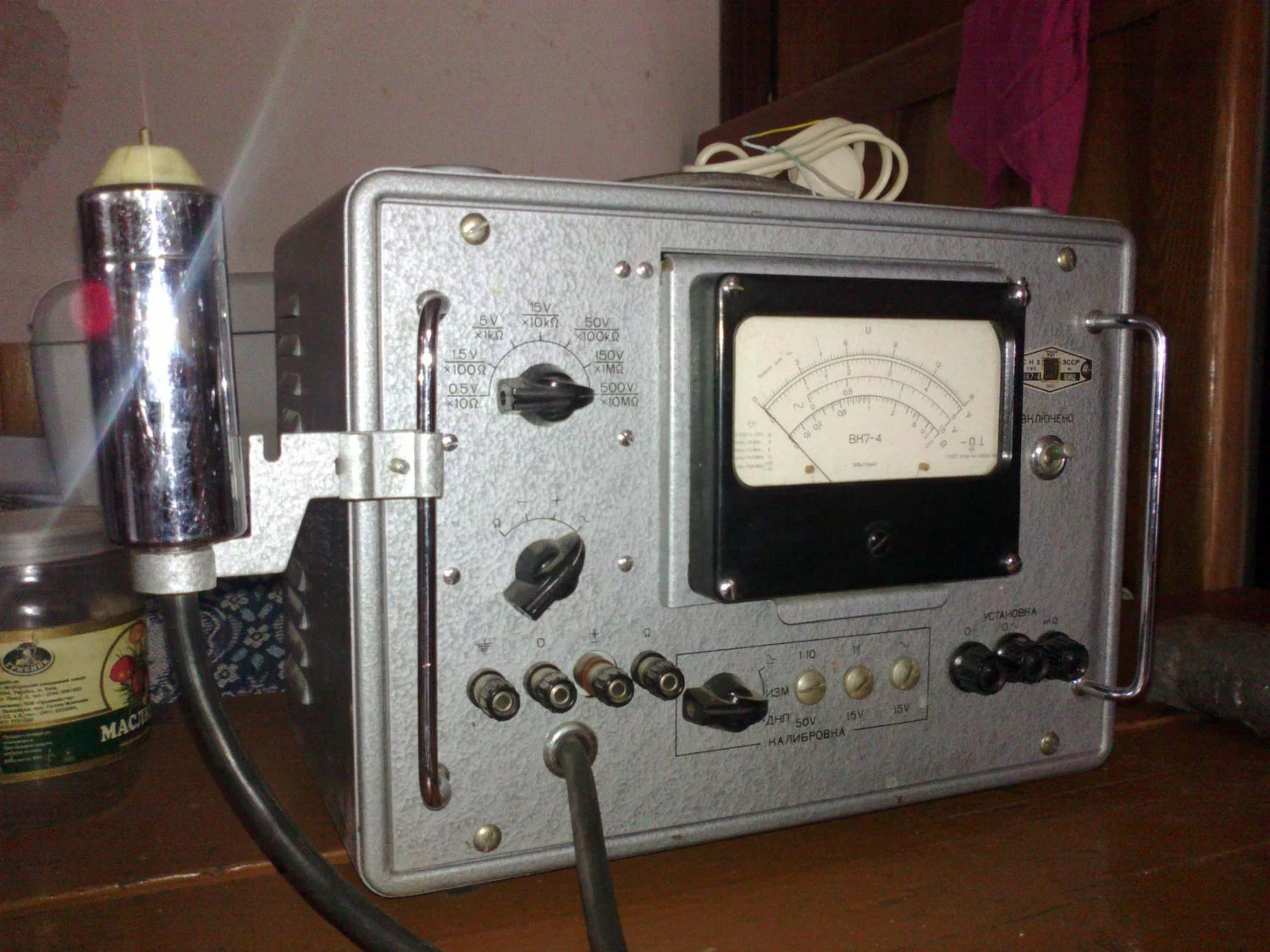

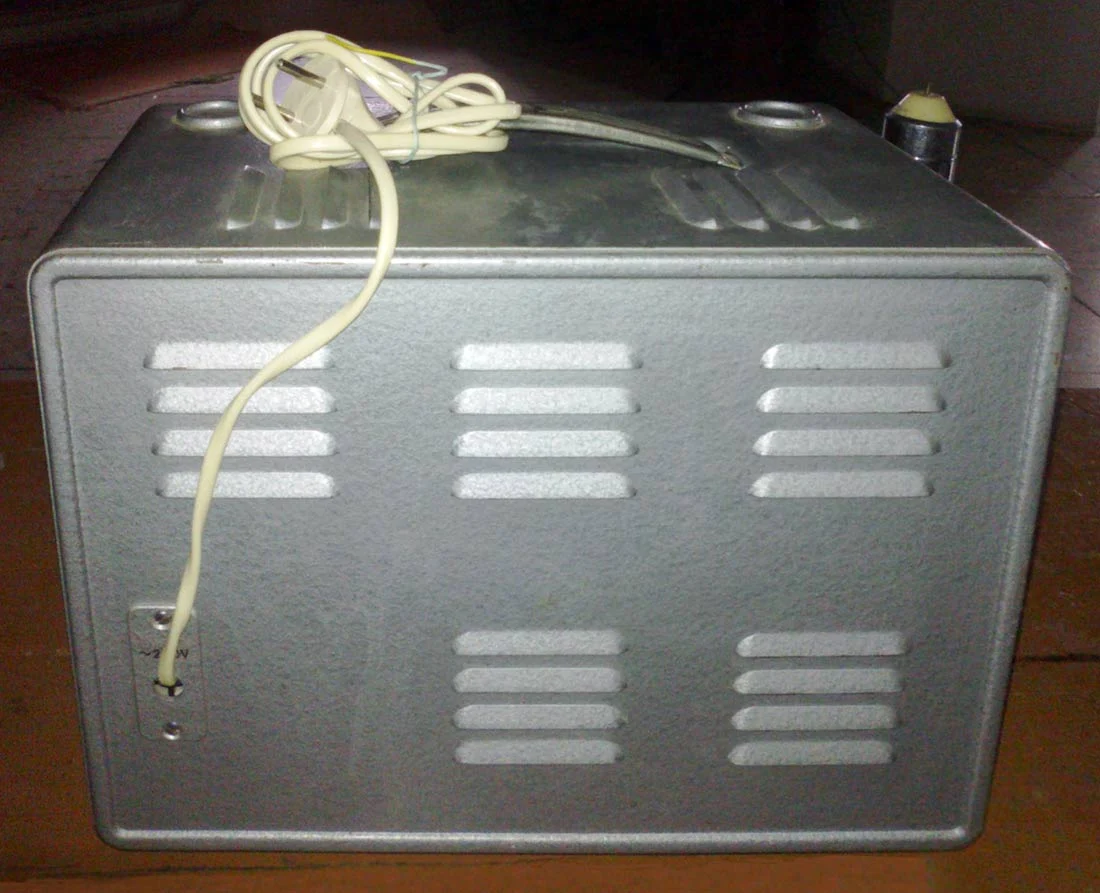

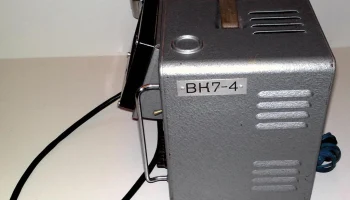

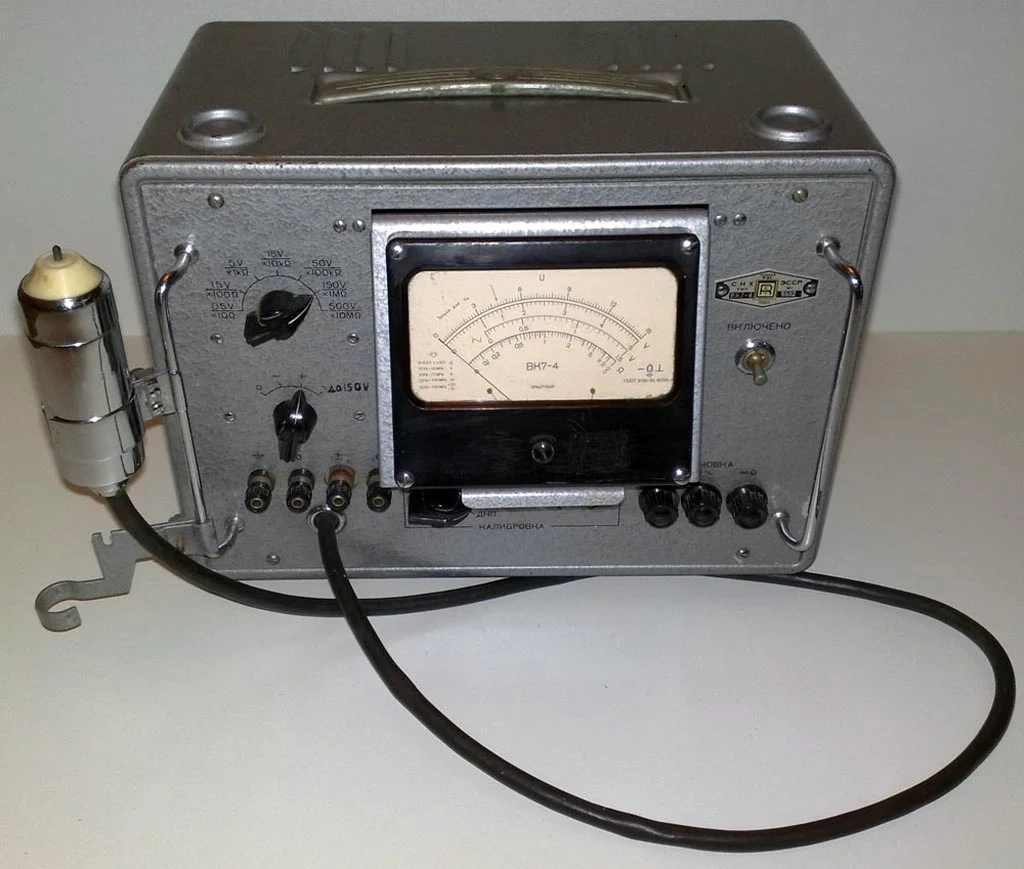

Вольтметр универсальный ламповый «ВК7-4» (1962 год):

Назначение: прибор предназначен для измерения напряжений переменного и постоянного тока, а также электрического сопротивления.

Технические характеристики:
— Диапазон измерения постоянных напряжений: 0,5–500 В (семь шкал);
— Погрешность измерений постоянного тока: ±4% на пределе 0,5 В, ±2,5% на других пределах;
— Входное сопротивление: 25 МОм при измерении постоянного напряжения;
— Частотный диапазон: от 20 Гц до 700 МГц;
— Погрешности измерения переменных напряжений: ±4% на частотах от 55 Гц до 30 МГц, ±6% на диапазонах ниже и выше указанной частоты, ±10% на диапазоне от 75 до 400 МГц, ±20% на частоте свыше 400 МГц;
— Активное входное сопротивление: 5 МОм на частоте 1 кГц, 0,5 МОм на частоте 10 МГц, 50 кОм на частоте 100 МГц;
— Емкость пробника: не более 2 пФ с экраном – 2,5 пФ;
— Диапазоны измерения активного сопротивления: 10 Ом, 100 Ом, 1 Ом, 10 Ом, 100 Ком, 1 МОм, 10 МОм;
— Погрешность измерения сопротивлений: ±4% на пределе 10 Ом, ±2,5% на остальных пределах;
— Потребляемая мощность: ≤ 80 Вт;
— Размеры: 330×255×230 мм;
— Масса: ≤ 10 кг.
