ВКС-7б (1948)
Источник:

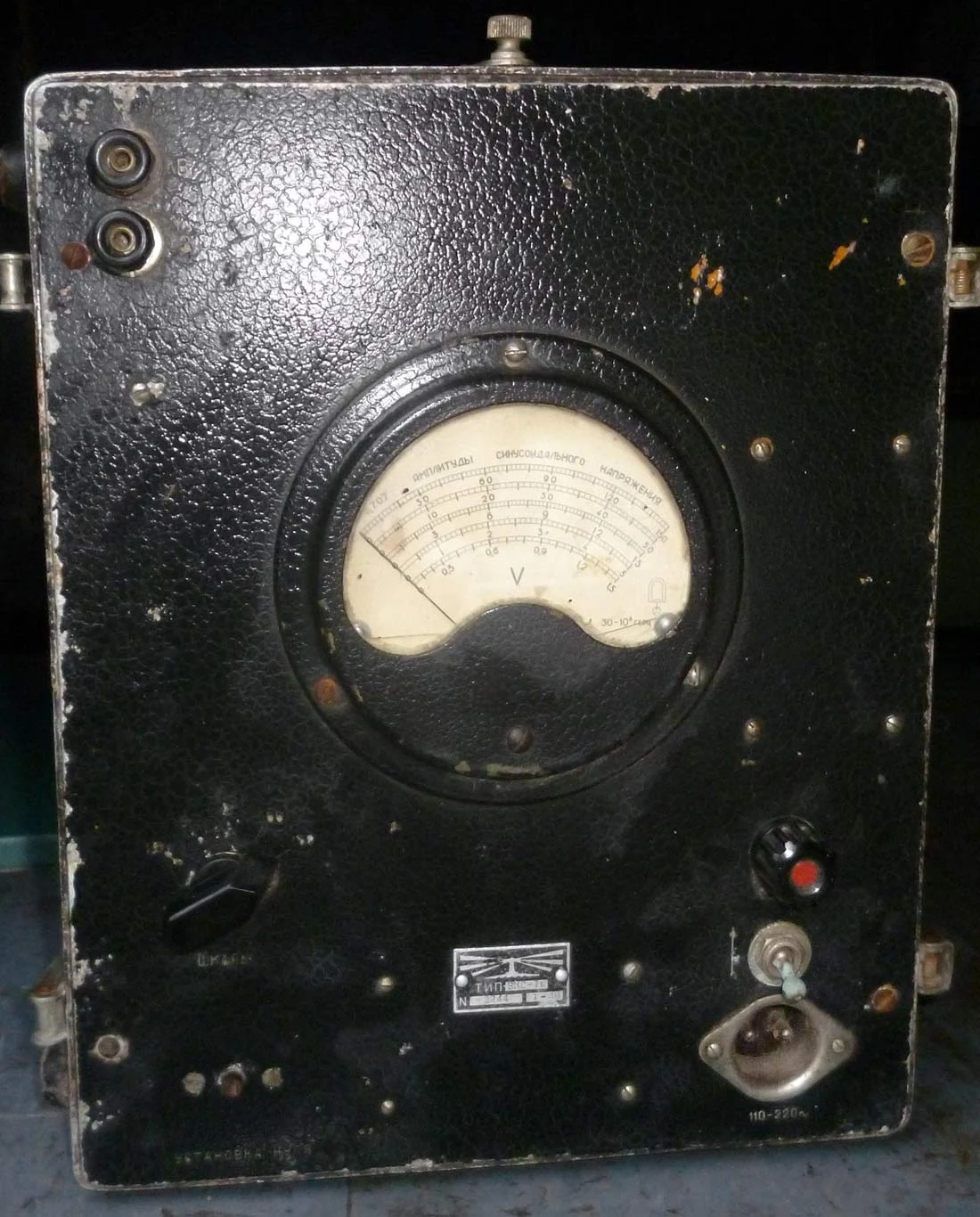

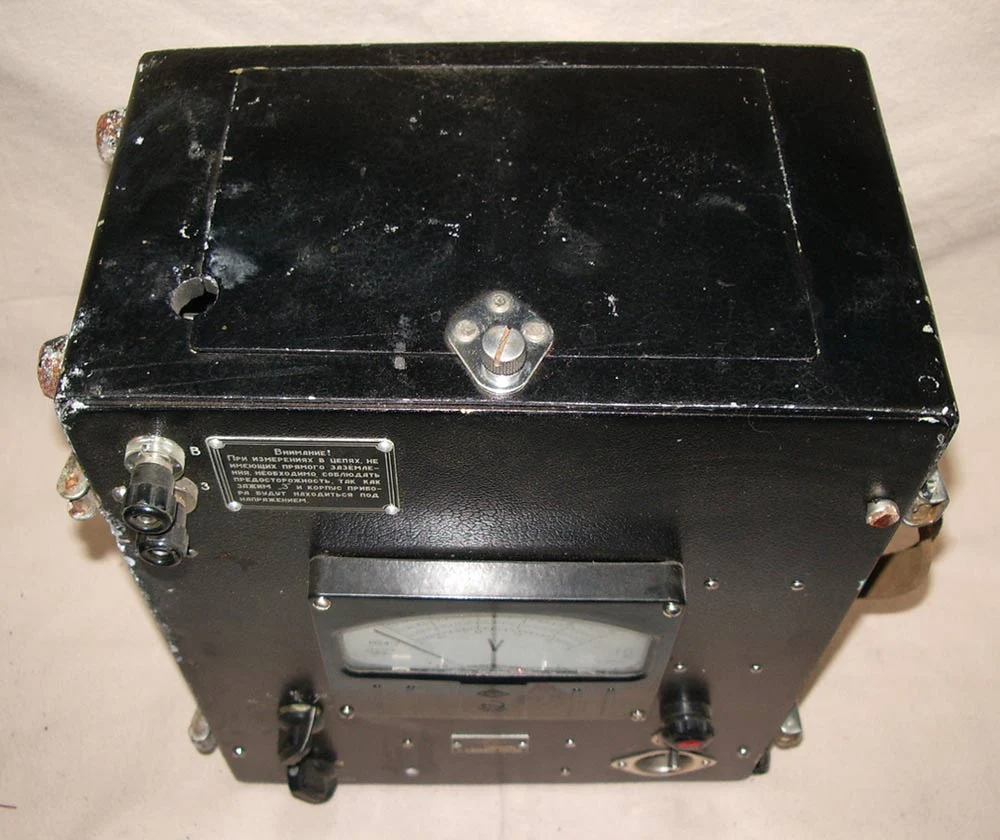

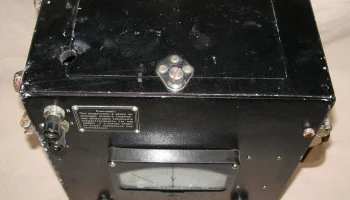

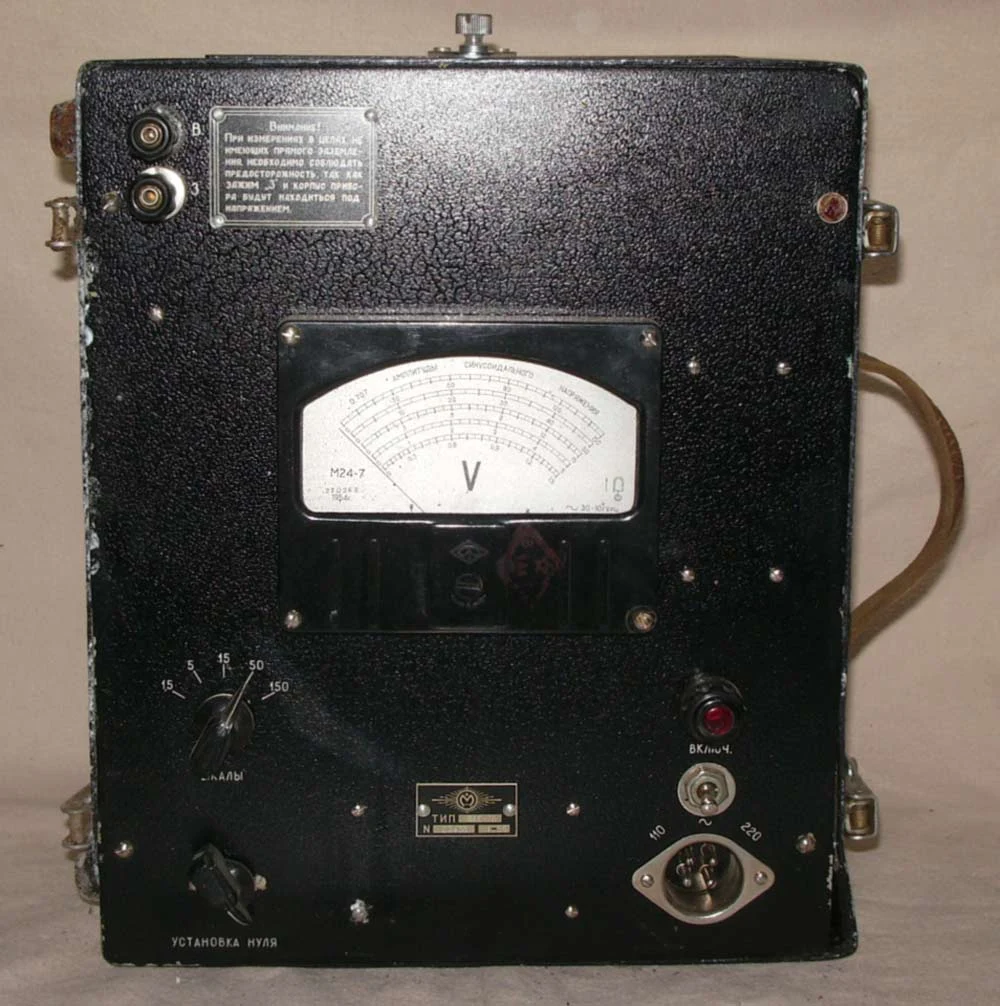

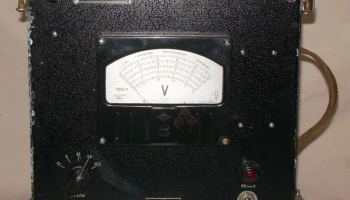

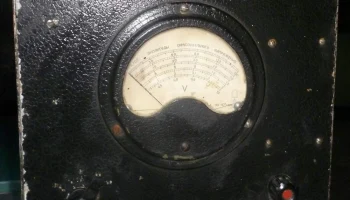

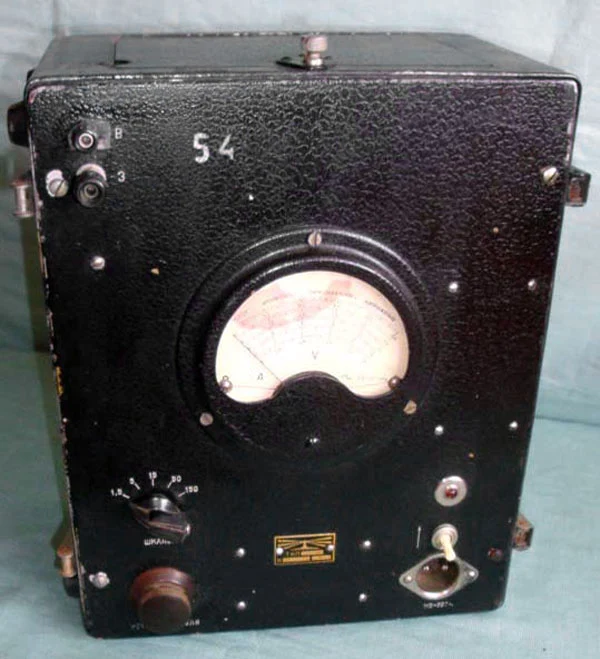

Вольтметр катодный «ВКС-7б»
Год выпуска: 1948
Производители: Горьковский завод им. Фрунзе, Минский радиозавод
Назначение: измерение напряжения переменного тока
Диапазон частот: 20 Гц – 100 МГц

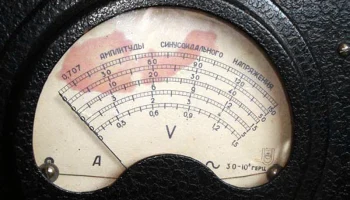

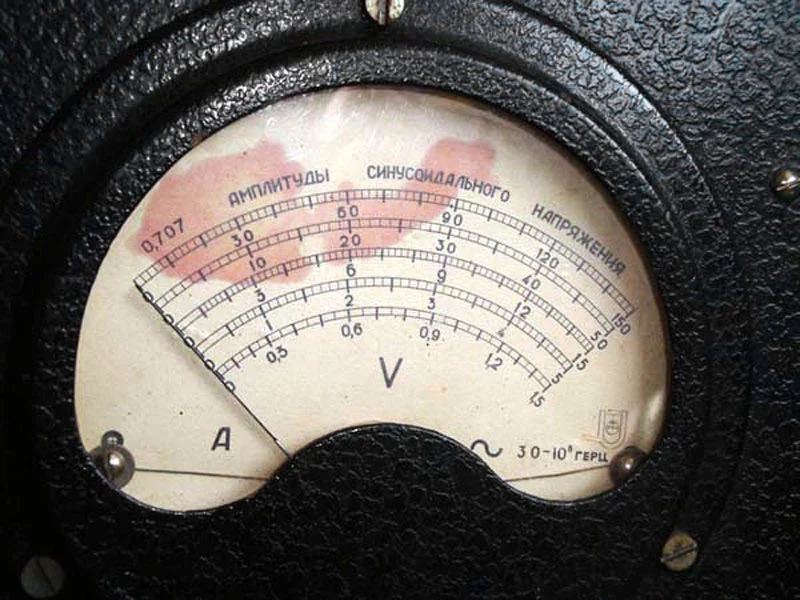

Шкалы измерений: 0–1,5 В; 0–5 В; 0–15 В; 0–50 В; 0–150 В
Погрешность: ±3% от полной шкалы при синусоидальном сигнале
Точность с делителем ДНЕ-2: ±5%
Частотная погрешность:
— диапазон 30–50 МГц – ±1%
— частота 100 МГц – ±3%
Сопротивление входа:
— низкие частоты – 4 мОм
— 10 МГц – 450 кОм
— 50 МГц – 300 кОм
Размеры: 200×285×340 мм
Вес: 11 кг

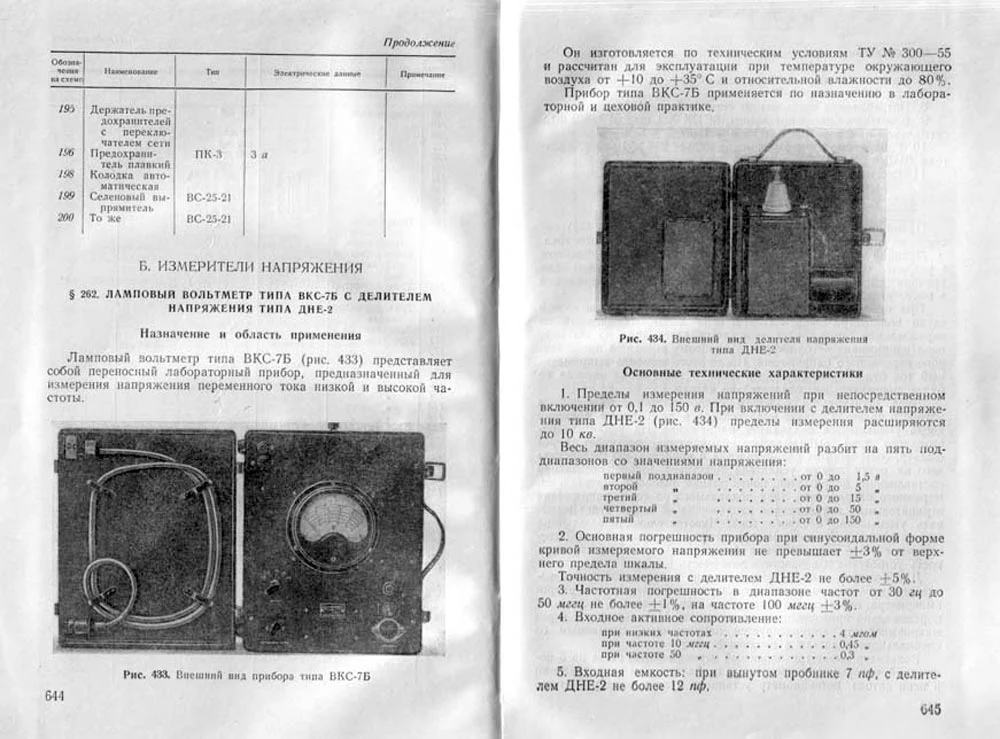

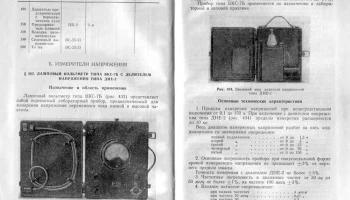

Инструкция по эксплуатации: Александр Аминов, г. Химки

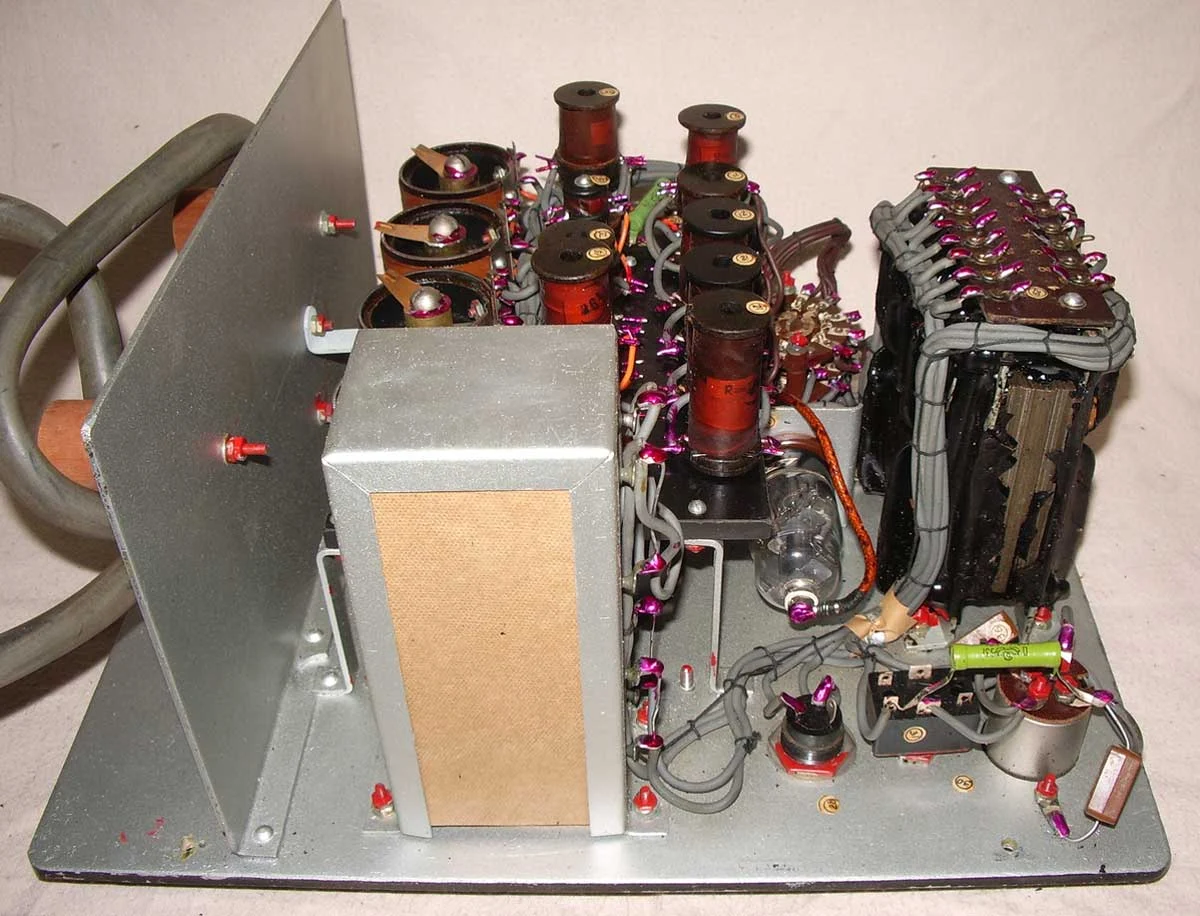

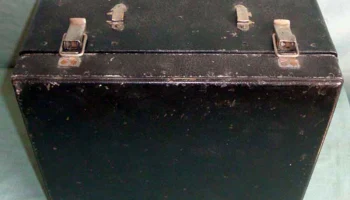

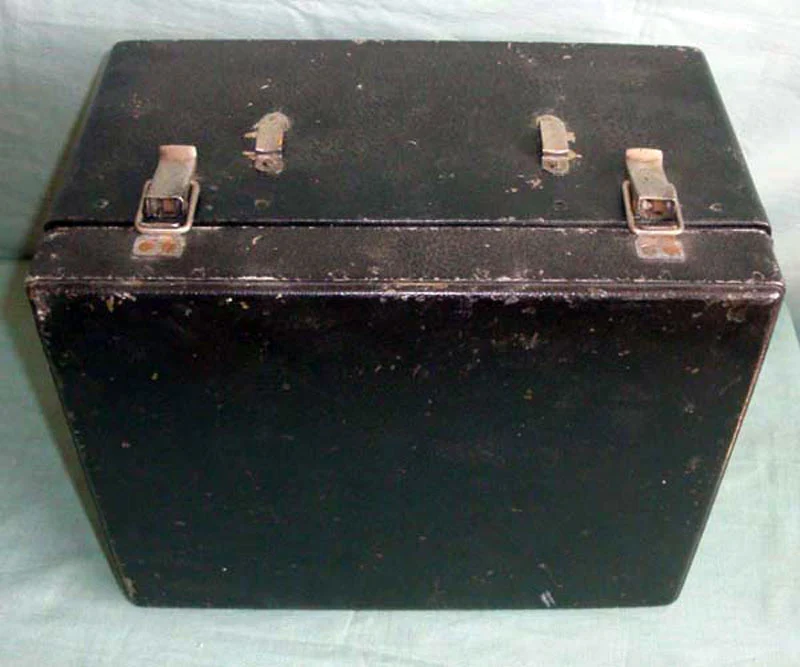

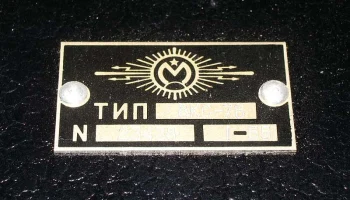

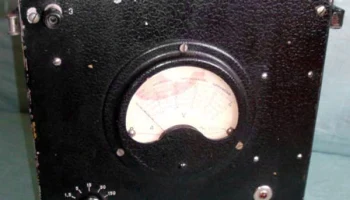

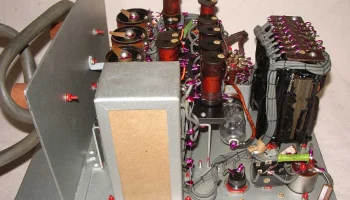

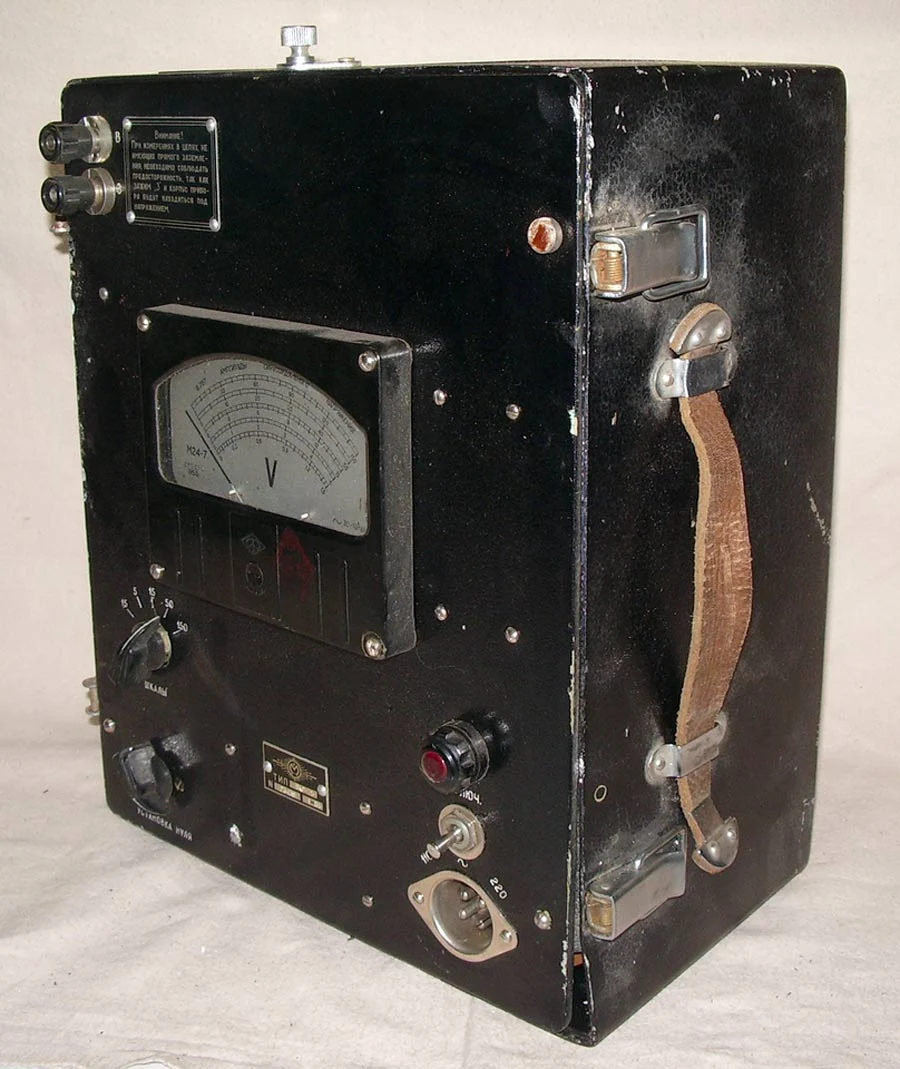

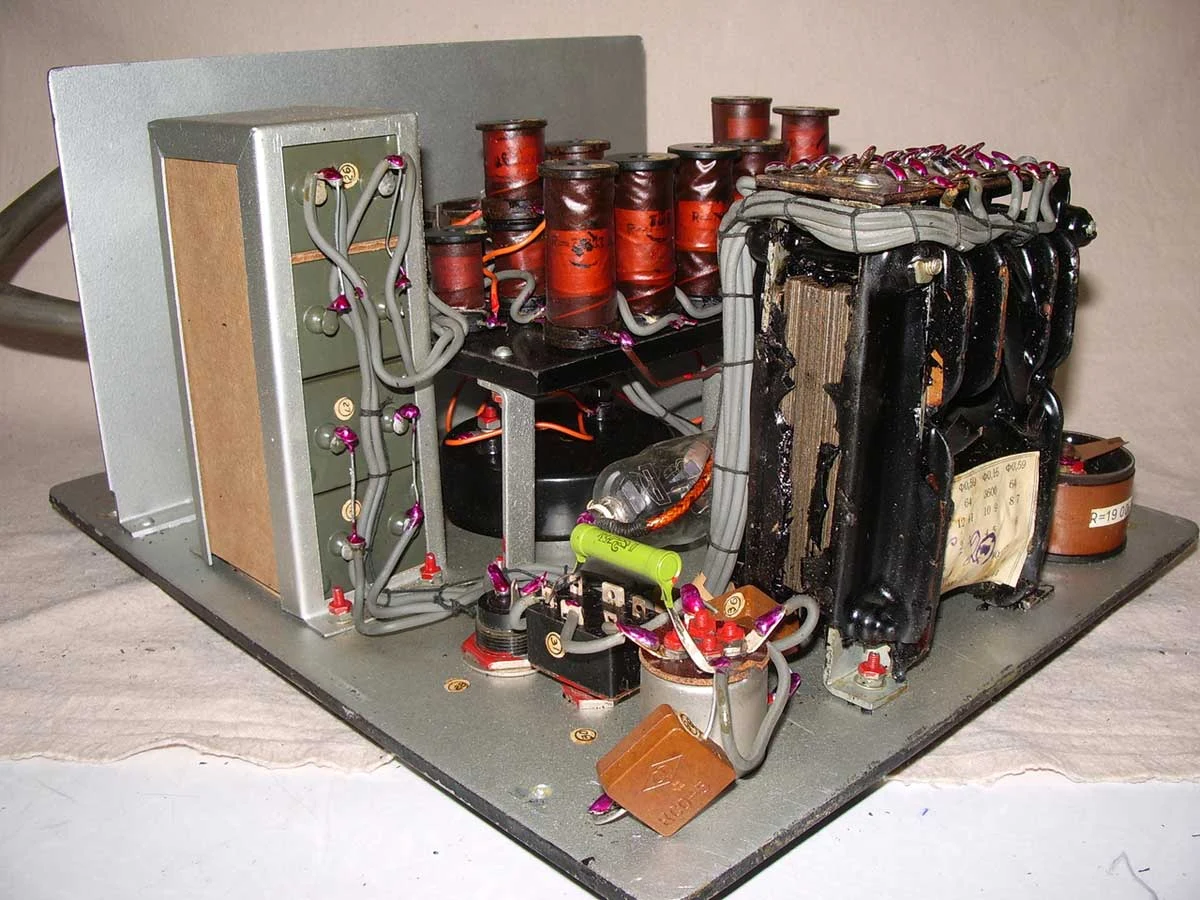

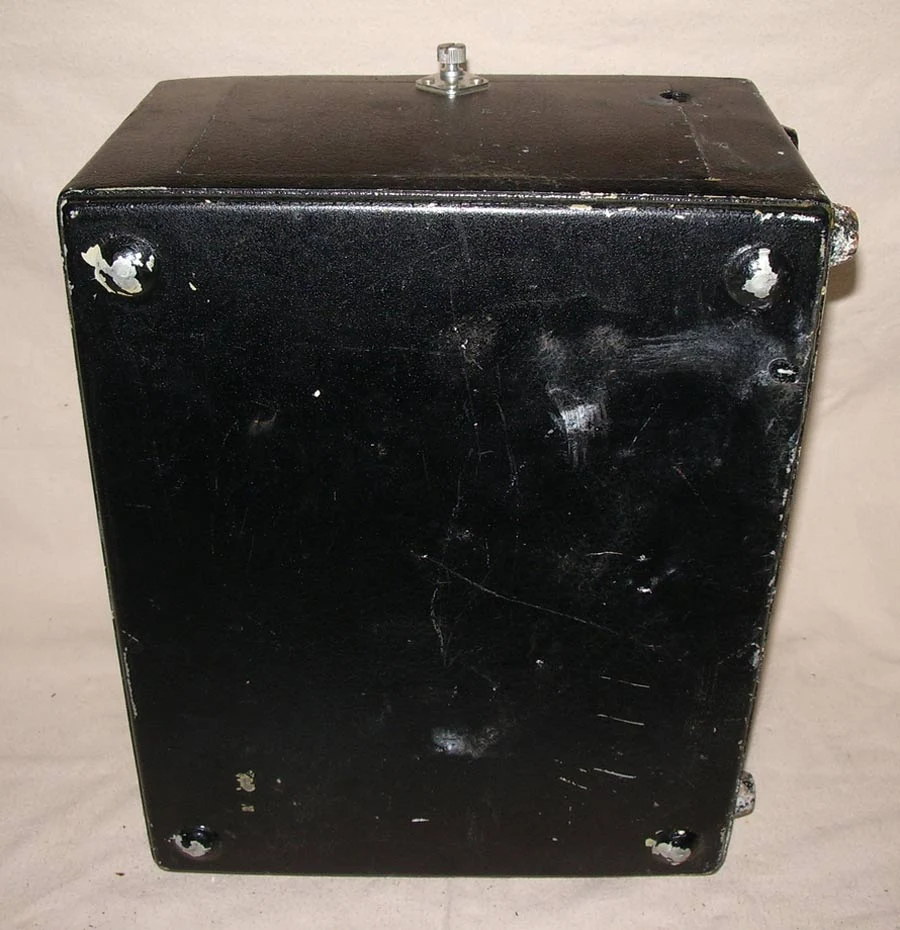

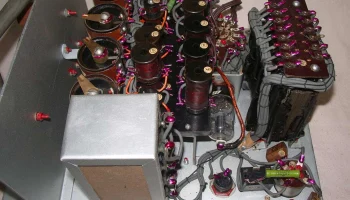

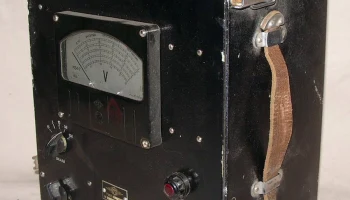

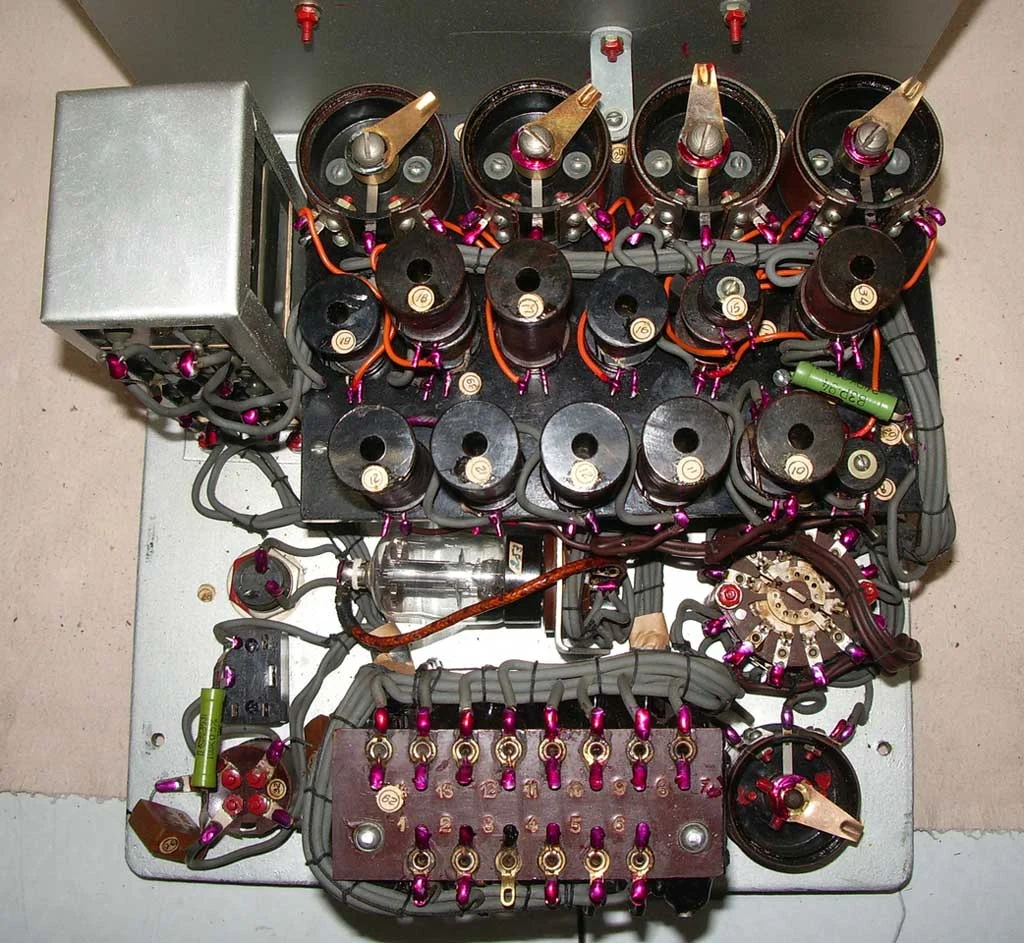

Фотографии предоставлены Павлом Владимировым и с сайта photo.qip.ru
