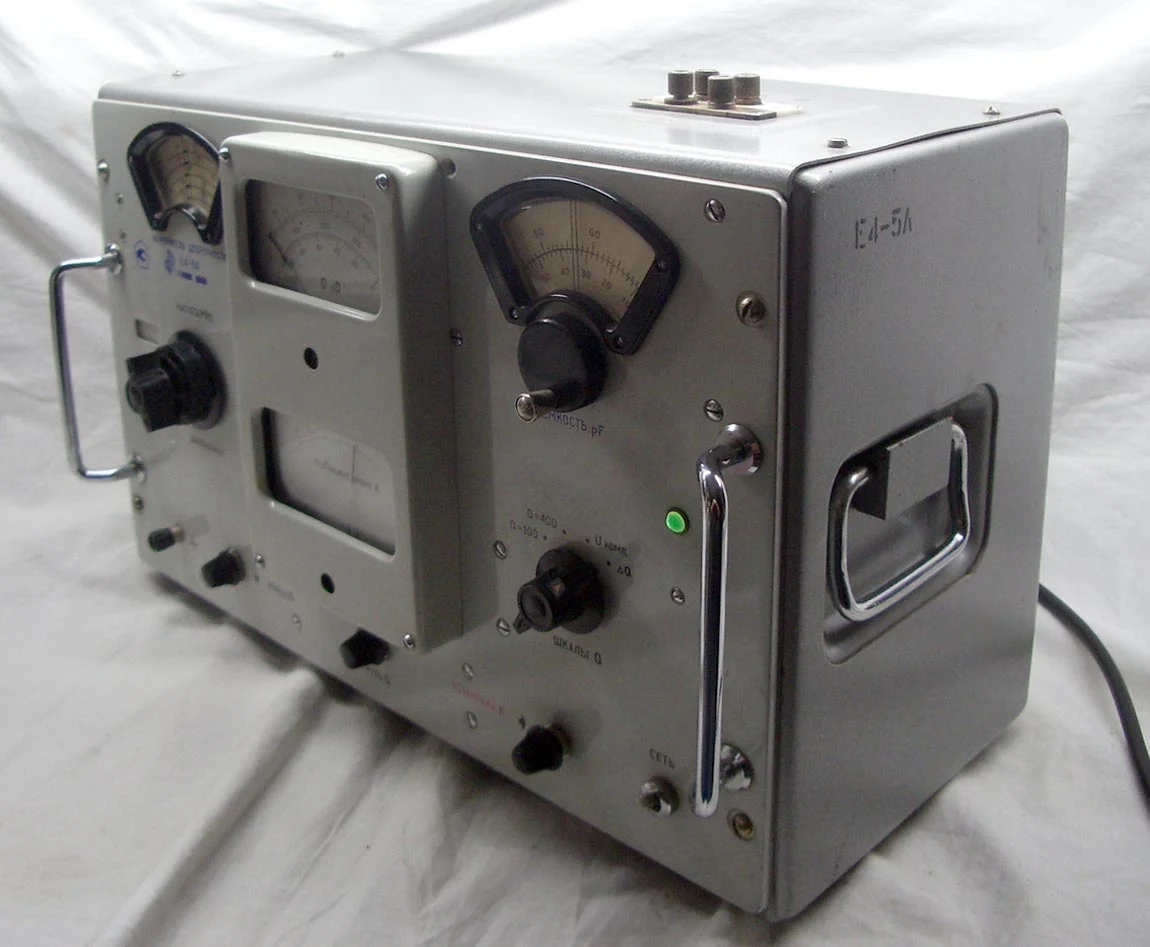

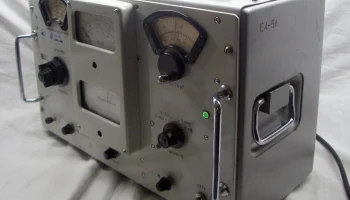

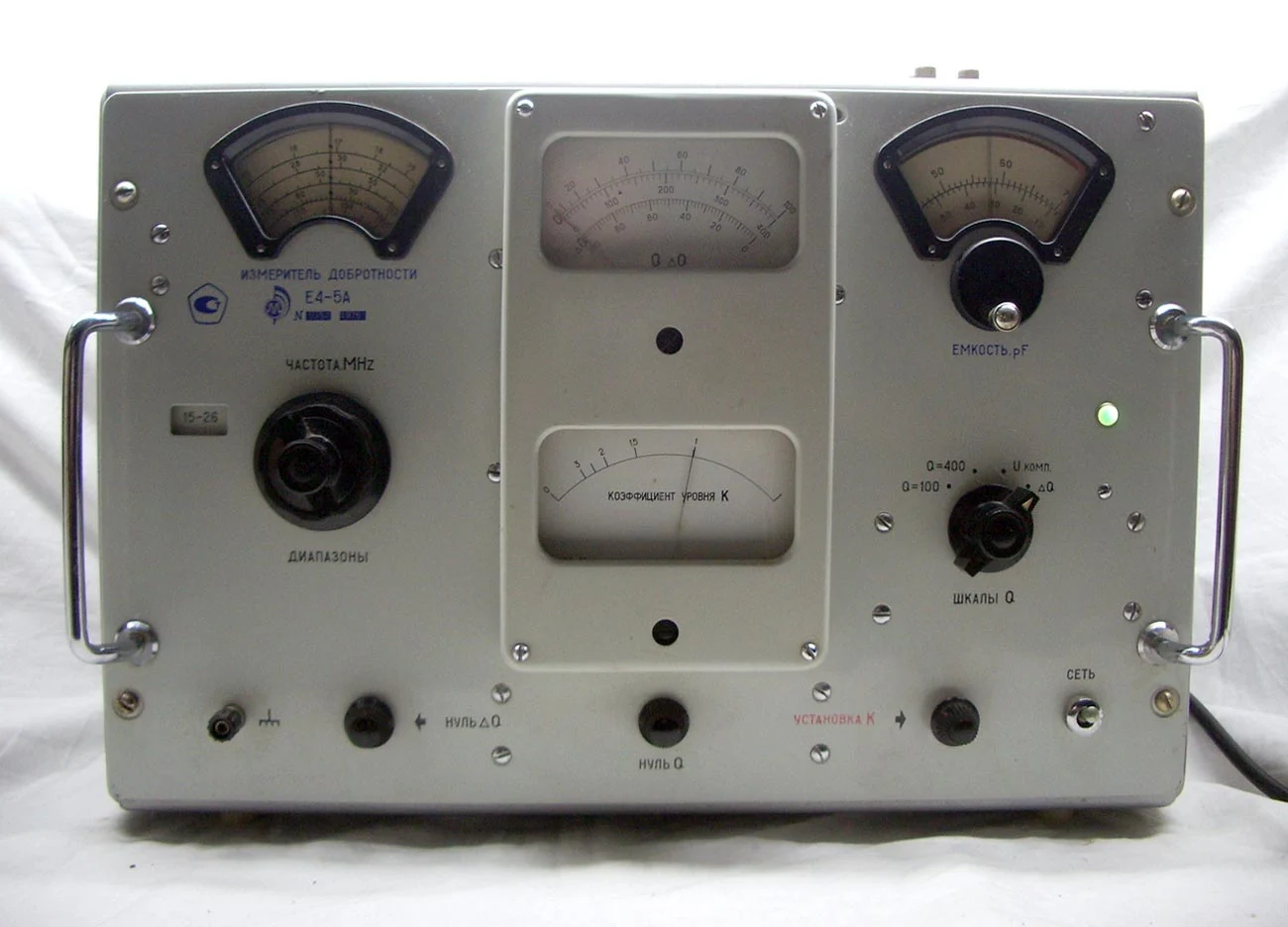

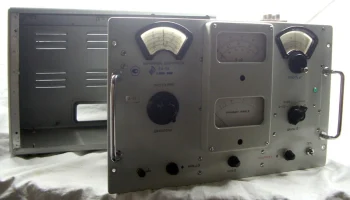

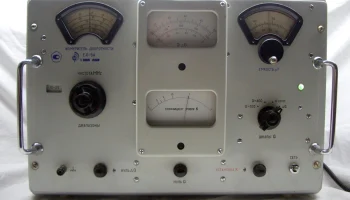

Е4-5А (1975)

Е4-5А – измеритель добротности, выпущенный в 1975 году.

Назначение:
— Прямое измерение коэффициента добротности катушек в низкочастотном и высокочастотном диапазоне;
— Определение резонансной ёмкости катушек индуктивности;
— Измерение основных высокочастотных параметров двухполюсников;
— Контроль производственных процессов и научные исследования.

Технические характеристики:
— Диапазон частот: 15–250 МГц;
— Пределы измерения добротности:
— Шкала до 400 – от 5 до 1200;
— Свыше 400 – множители 1,5; 2; 2,5; 3;
— Погрешность измерения добротности:
— До 100 МГц – ±10%;
— Выше 100 МГц – не нормируется;
— Ёмкость измерительного блока: от 10 до 100 пФ;
— Погрешность НЧ градуировки основного конденсатора: ±1 пФ;
— Размеры: 450×250×330 мм;
— Вес: 13 кг.
