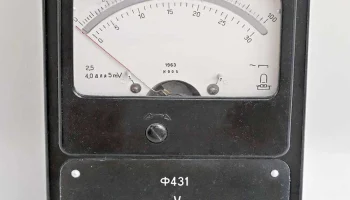

Ф-431 (1963)

## Описание милливольтметра «Ф-431»

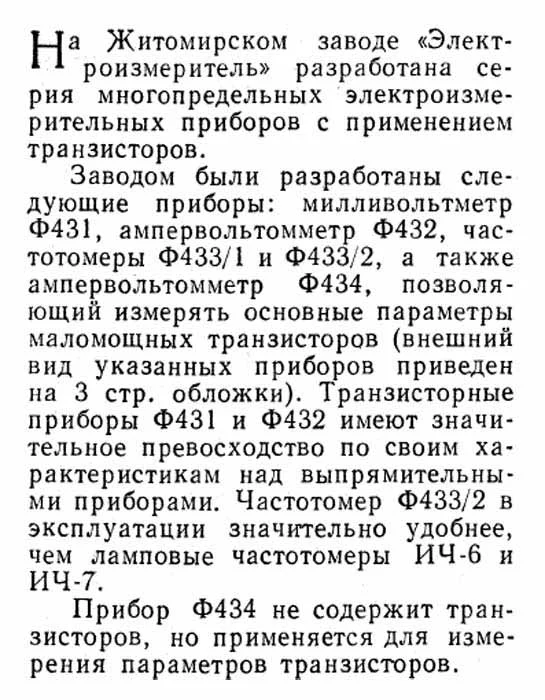

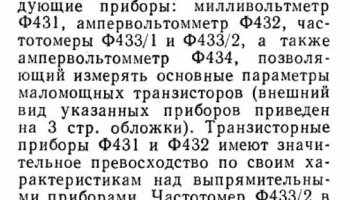

Милливольтметр транзисторный «Ф-431», выпущенный Житомирским заводом «Электроизмеритель» в 1963 году, предназначен для измерения малых переменных напряжений синусоидальной формы.

### Основные характеристики:
— Год выпуска: 1963
— Производитель: Житомирский завод «Электроизмеритель»

### Принцип работы и конструкция:

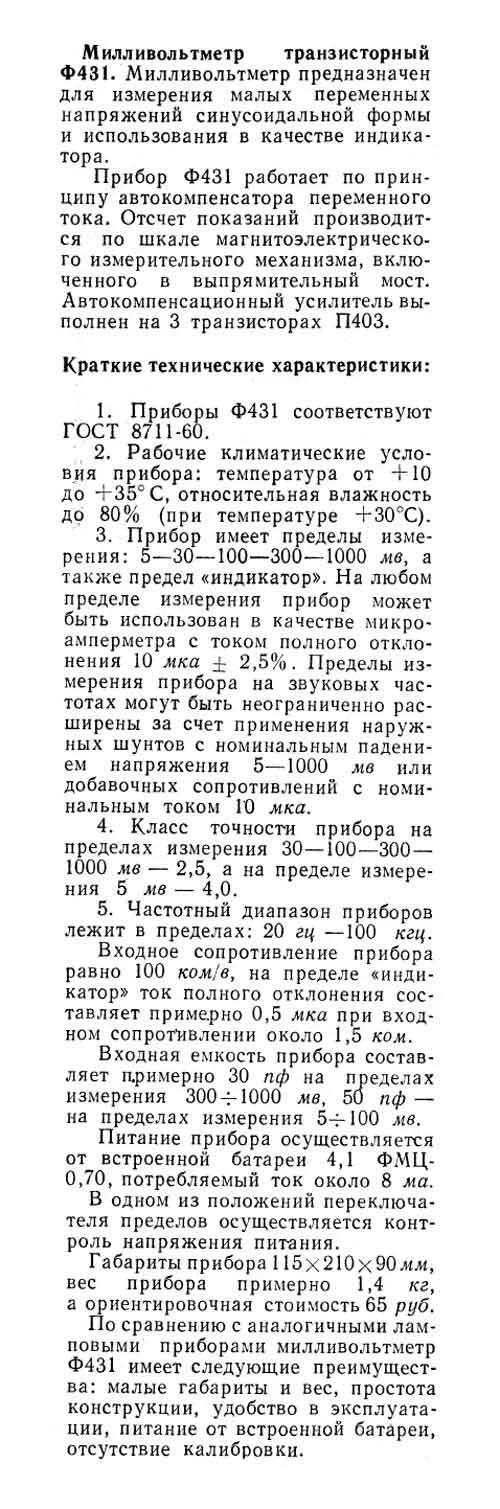

— Работает по принципу автокомпенсатора переменного тока.

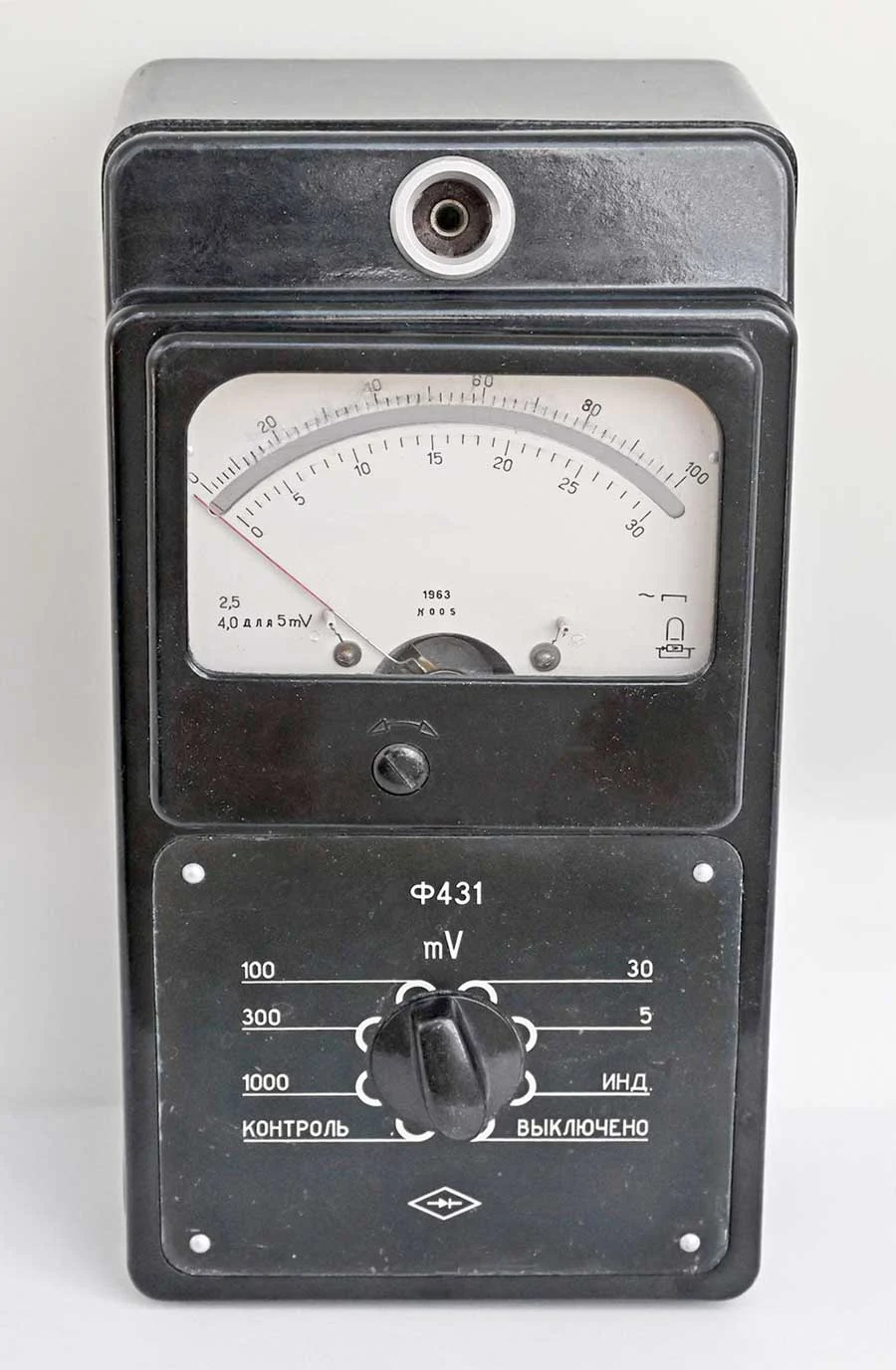

— Отсчет показаний производится по шкале магнитоэлектрического измерительного механизма, подключенного к выпрямительному мосту.

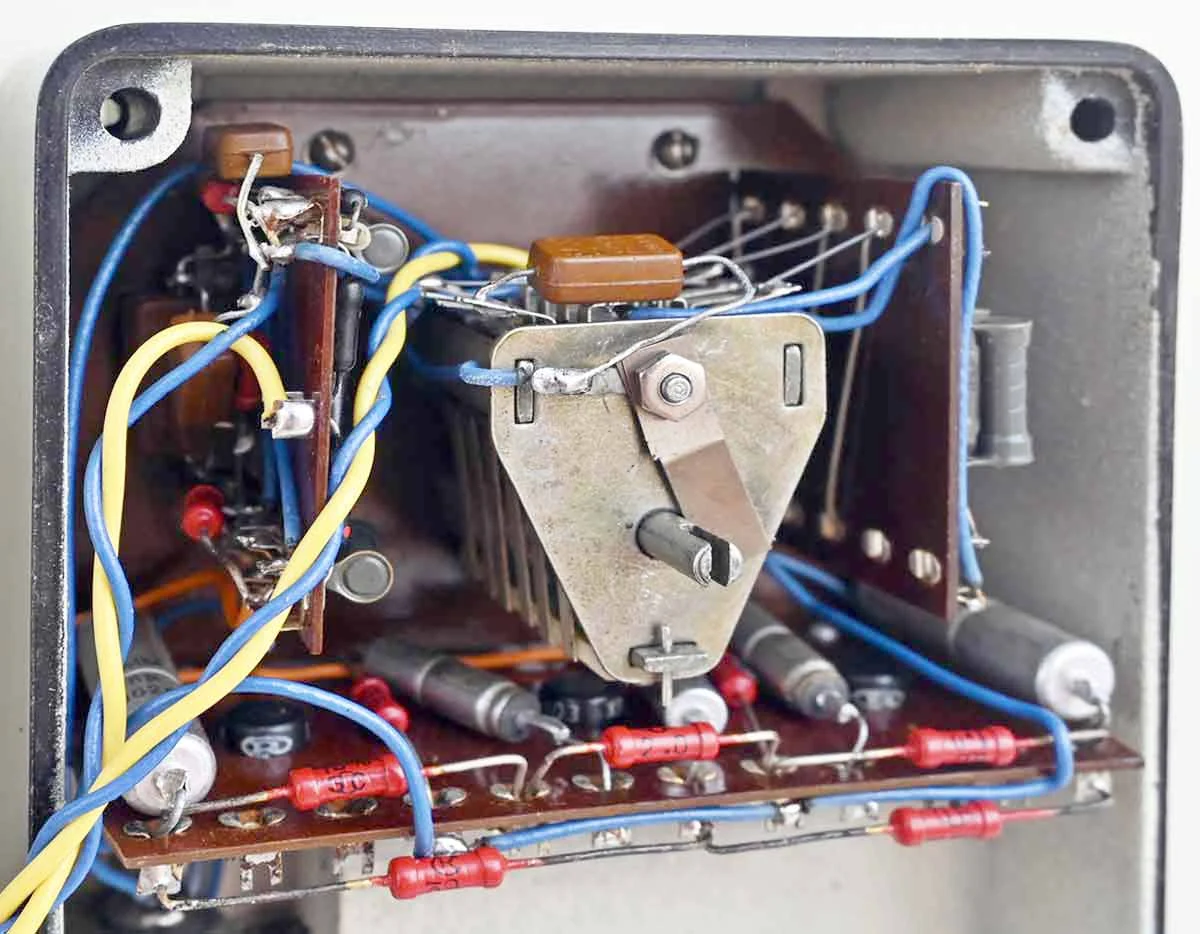

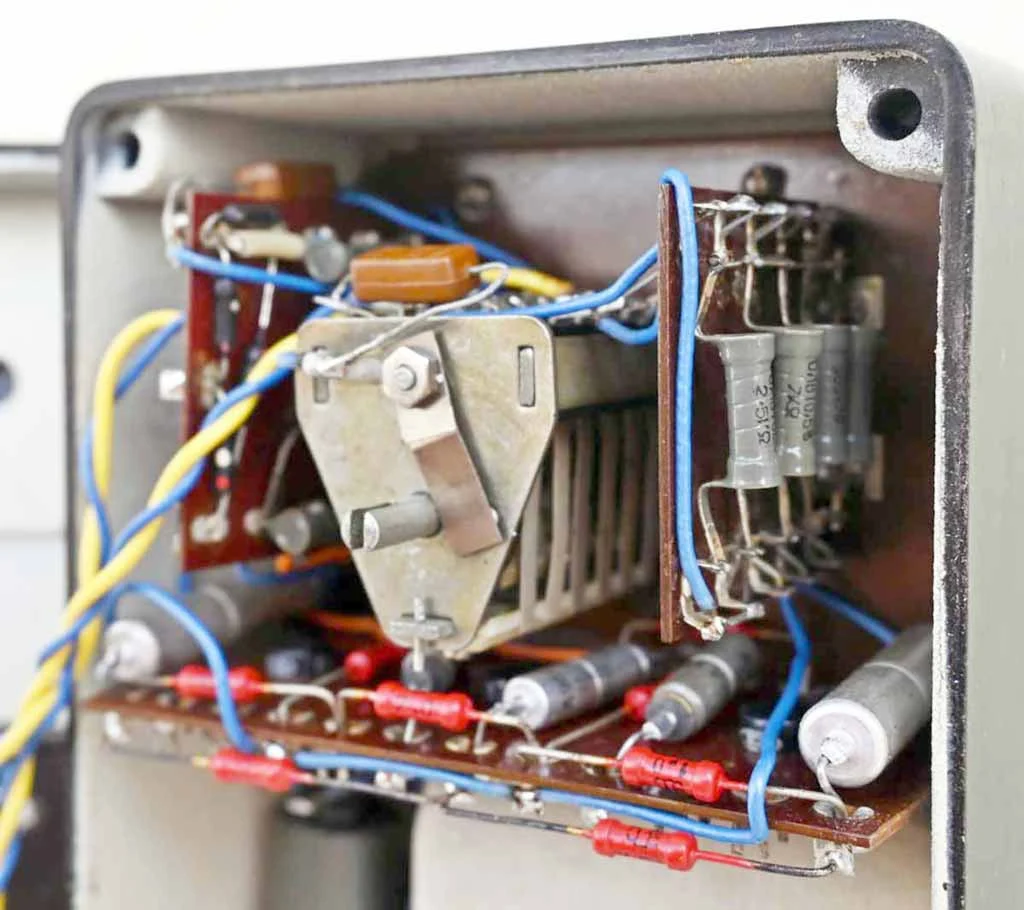

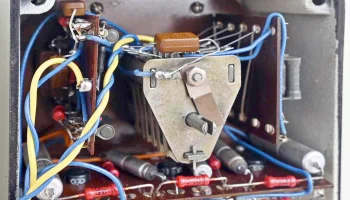

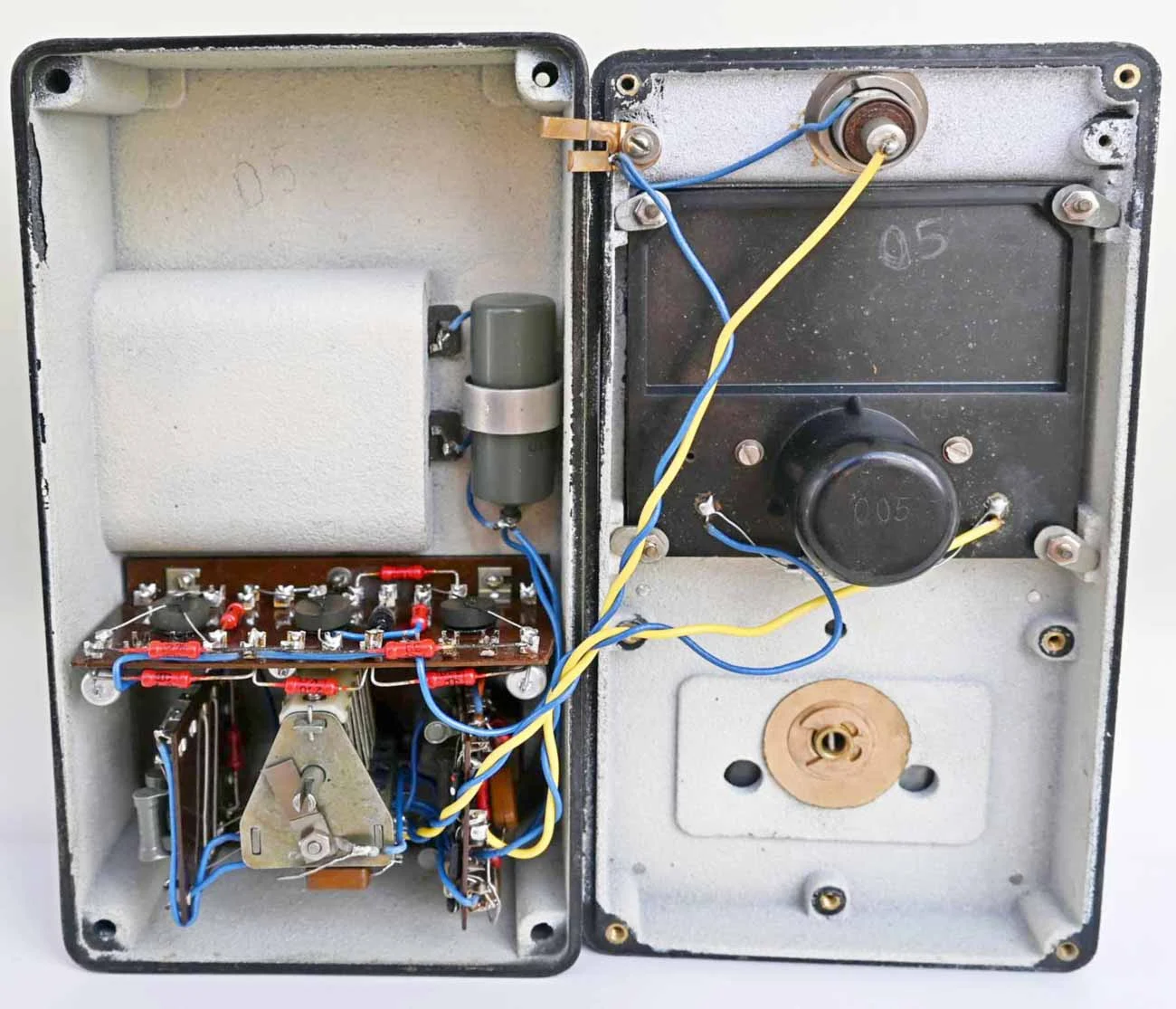

— Усилитель автокомпенсационного типа выполнен на трех транзисторах марки П403.

### Технические параметры:

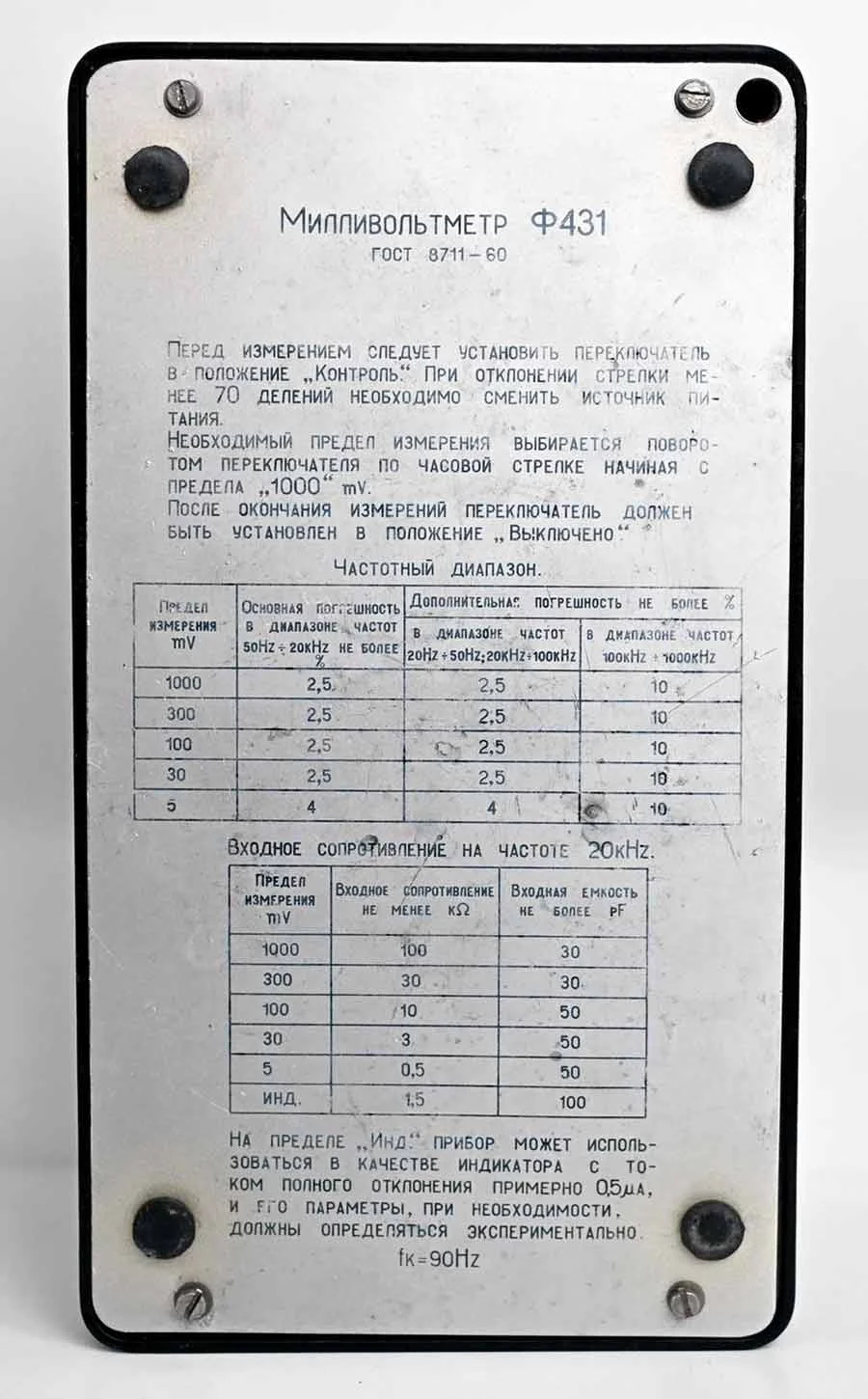

— Соответствует стандарту ГОСТ 8711-60.
— Диапазон измерений:
— 5–30–100–300–1000 мВ;
— режим «индикатор».

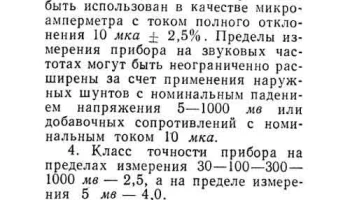

— Может использоваться как микроамперметр с отклонением 10 мкА ± 2,5% на всех диапазонах.

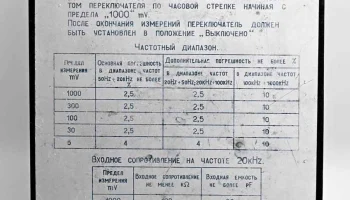

— Частотный диапазон: 20 Гц – 100 кГц.
— Входное сопротивление:
— 100 кОм/В на основных диапазонах;
— 1,5 кОм на режиме «индикатор».
— Входная емкость:
— 30 пФ на диапазонах 300…1000 мВ;
— 59 пФ на диапазонах 5…100 мВ.

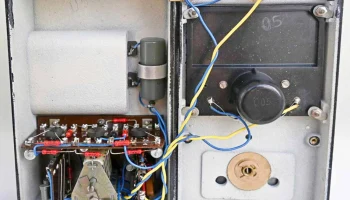

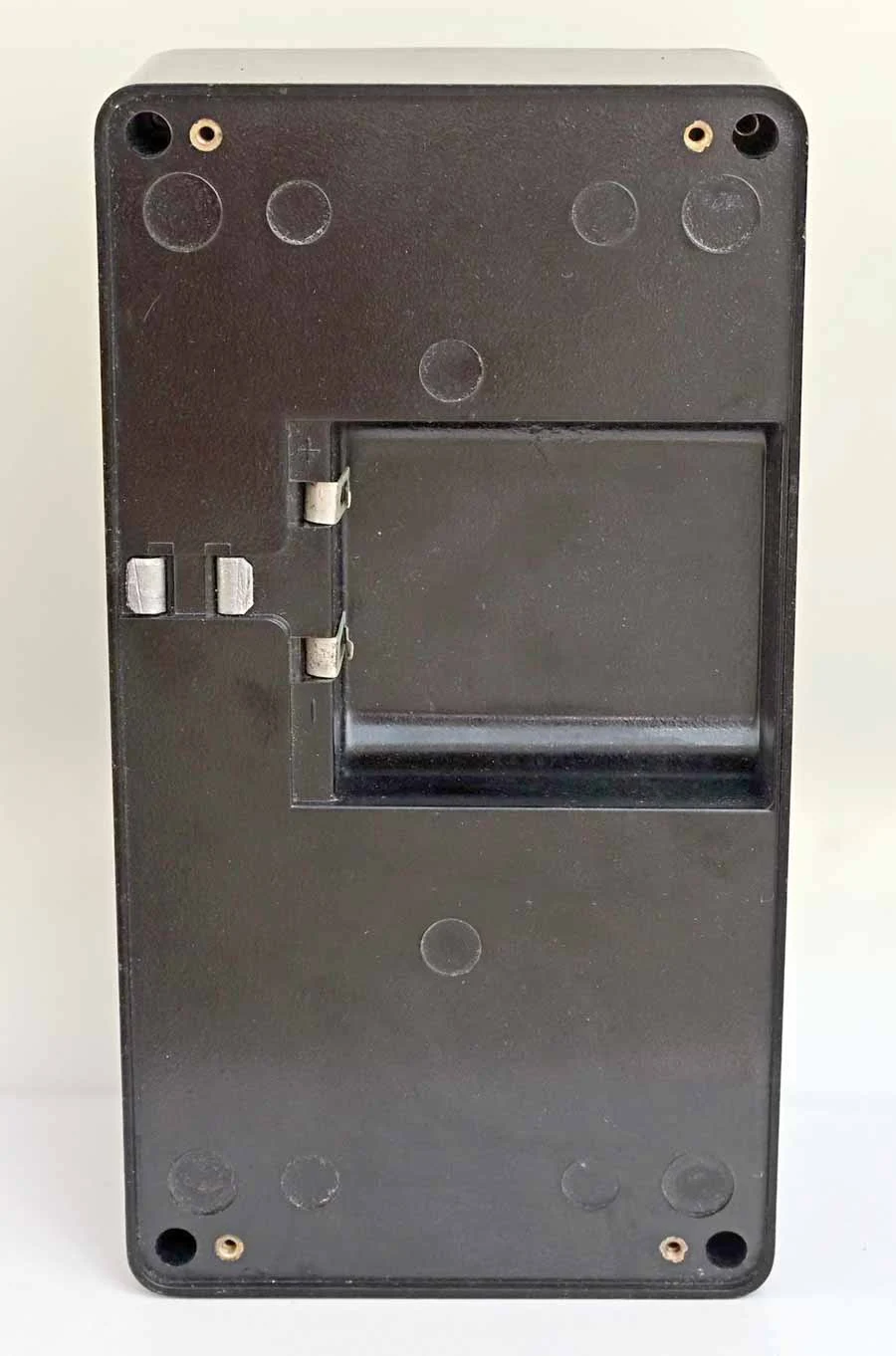

— Питание: встроенная батарея 4,1 ФМЦ-0,70, потребляемый ток – 8 мА.
— Контроль состояния батареи возможен одним положением переключателя пределов.
— Размеры: 115 × 210 × 90 мм.
— Вес: 1,4 кг.
