Х1-50 (1985)

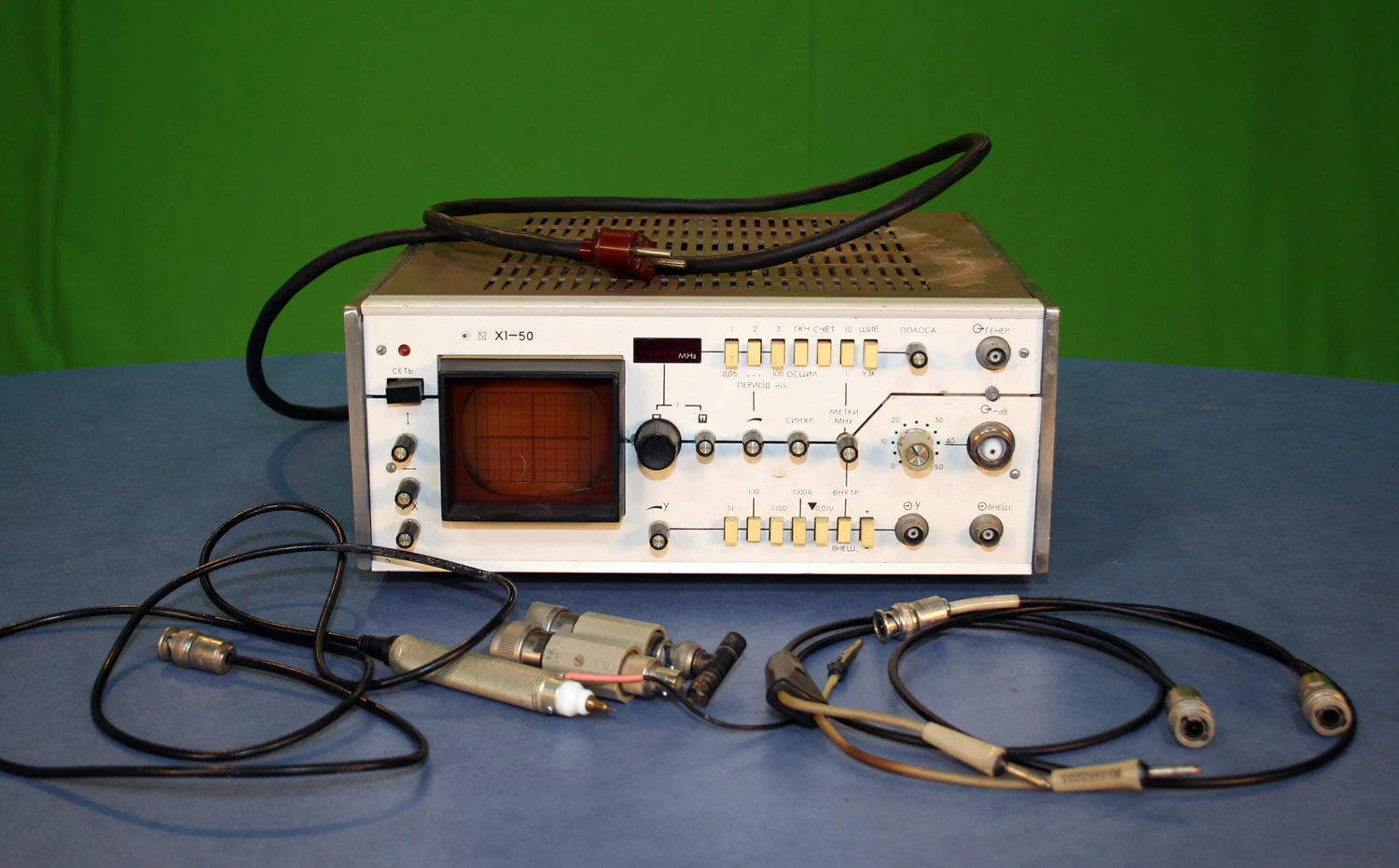

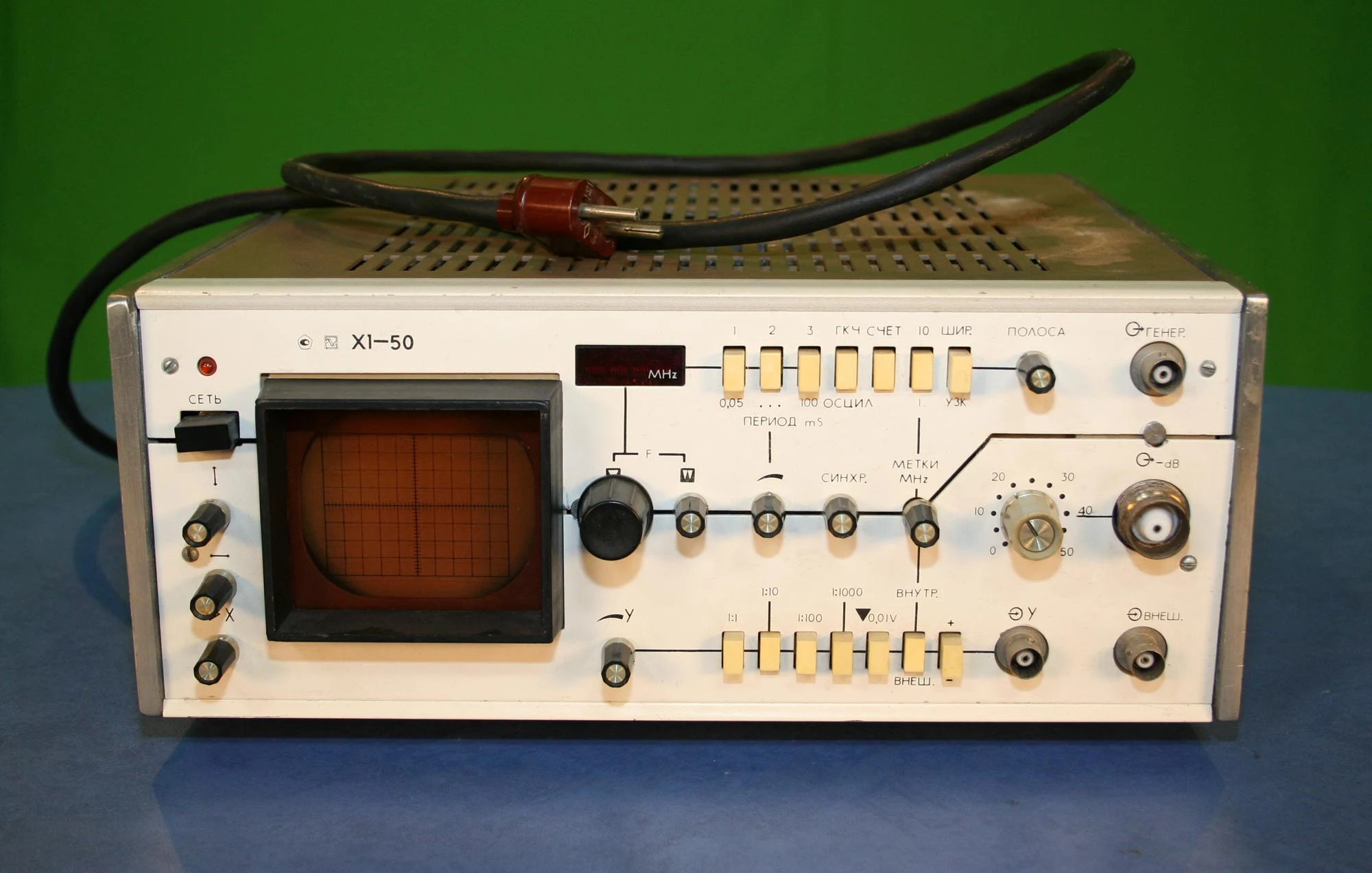

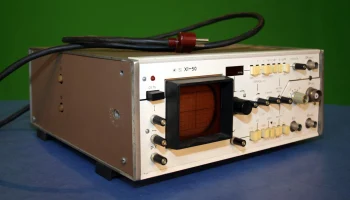

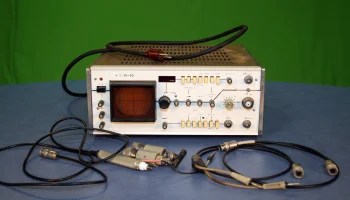

Описание измерителя АЧХ «Х1-50»

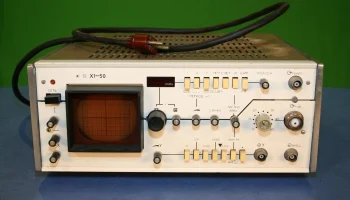

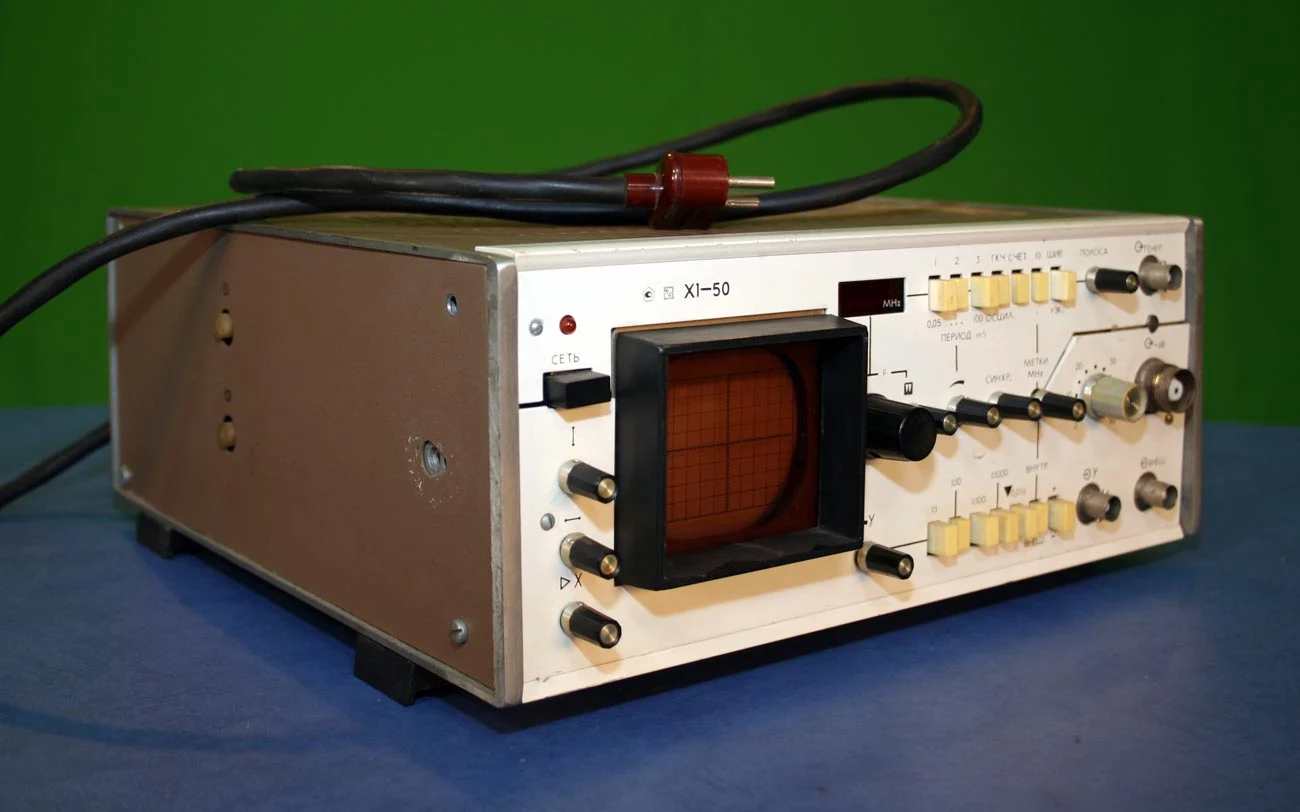

Прибор «Х1-50», выпущенный с 1985 года Курским заводом «Маяк», предназначен для анализа амплитудно-частотных характеристик (АЧХ) высокочастотных (ВЧ) и сверхвысокочастотных (СВЧ) устройств посредством отображения результатов на электронно-лучевой трубке (ЭЛТ).

Технические характеристики:
— Диапазон рабочих частот: 0,36–436 МГц, 434–636 МГц, 636–1002 МГц;
— Полосы качания частоты: узкая – 0,5 МГц, широкая – 20 МГц;
— Частотные метки: через 1 и 10 МГц;
— Выходное напряжение генератора качающейся частоты (ГКЧ): 100 мВ по всему рабочему диапазону;
— Чувствительность канала вертикального отклонения высокая;
— Возможность изменения выходного напряжения в пределах 0–50 дБ;
— Потребляемая мощность: 70 ВА;
— Размеры: 308×304×133 мм;
— Вес: 8,5 кг.

Замещает модель «Х1-7Б», обладая расширенным частотным диапазоном и улучшенными эксплуатационными характеристиками.
