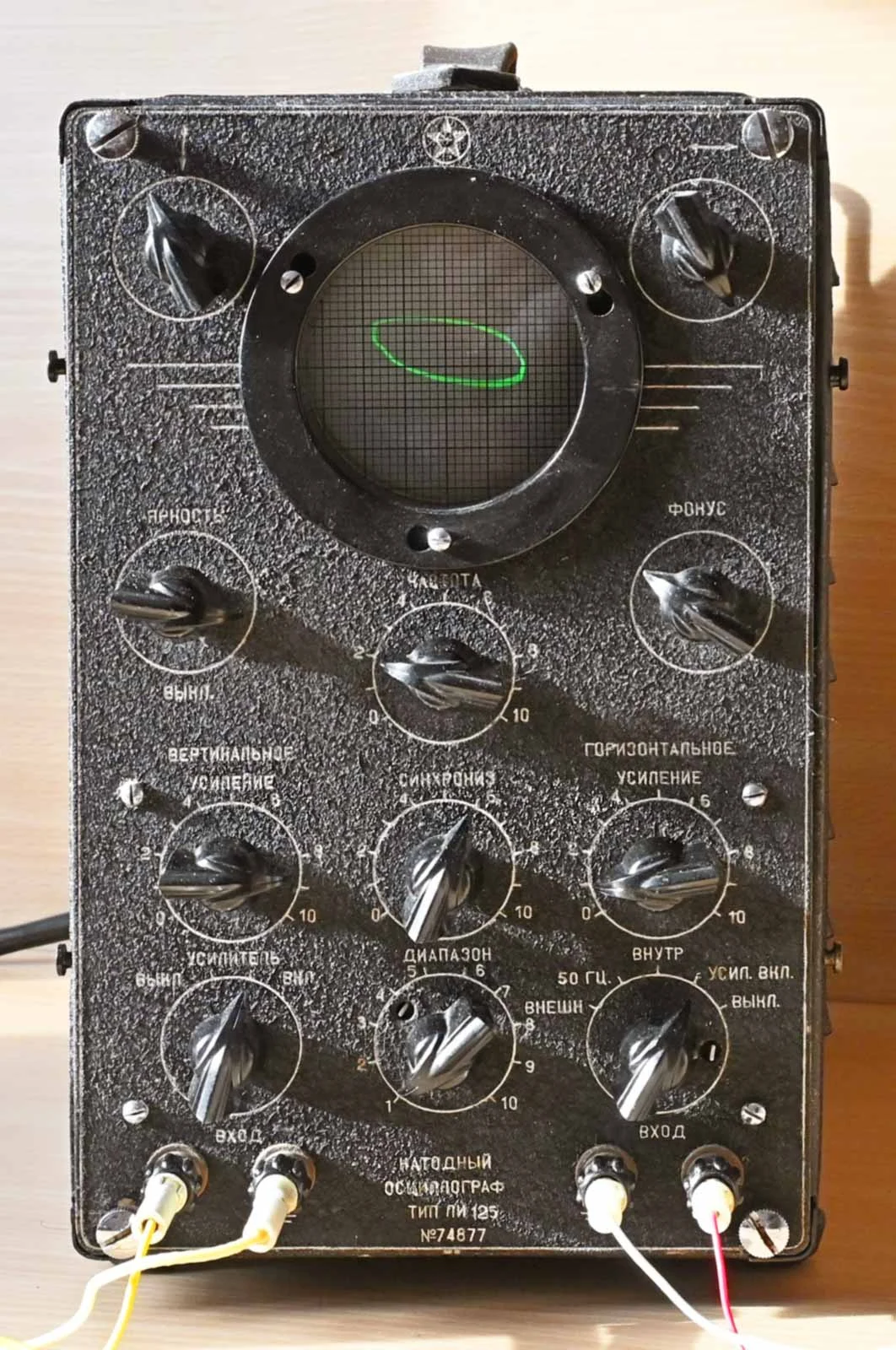

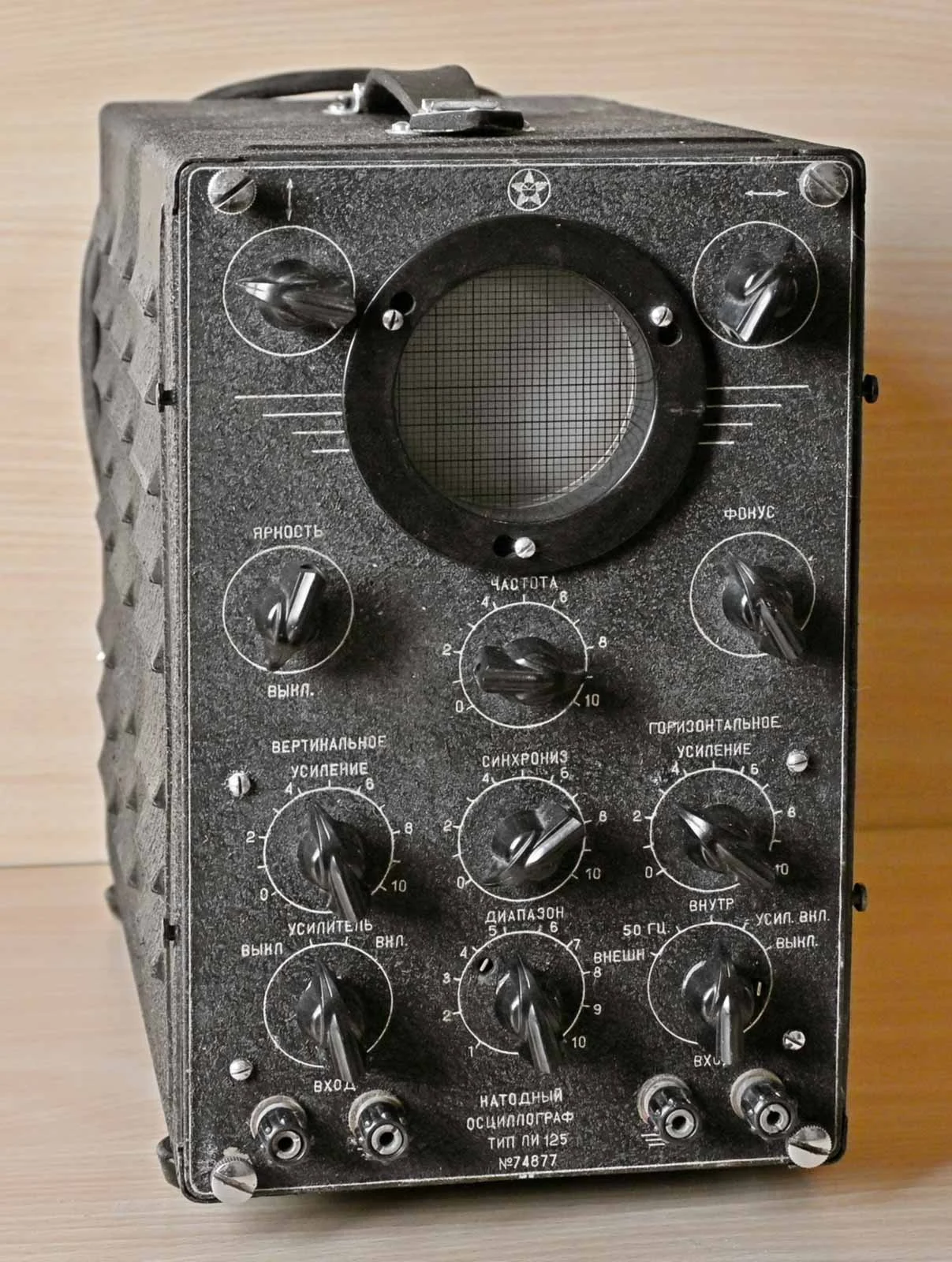

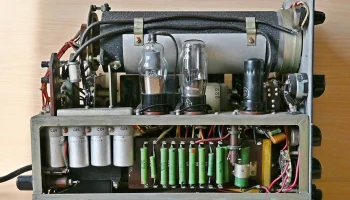

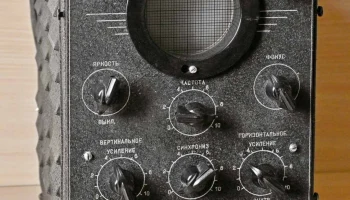

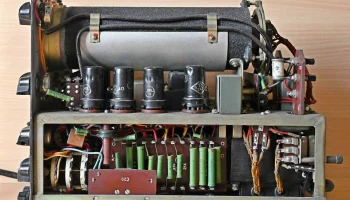

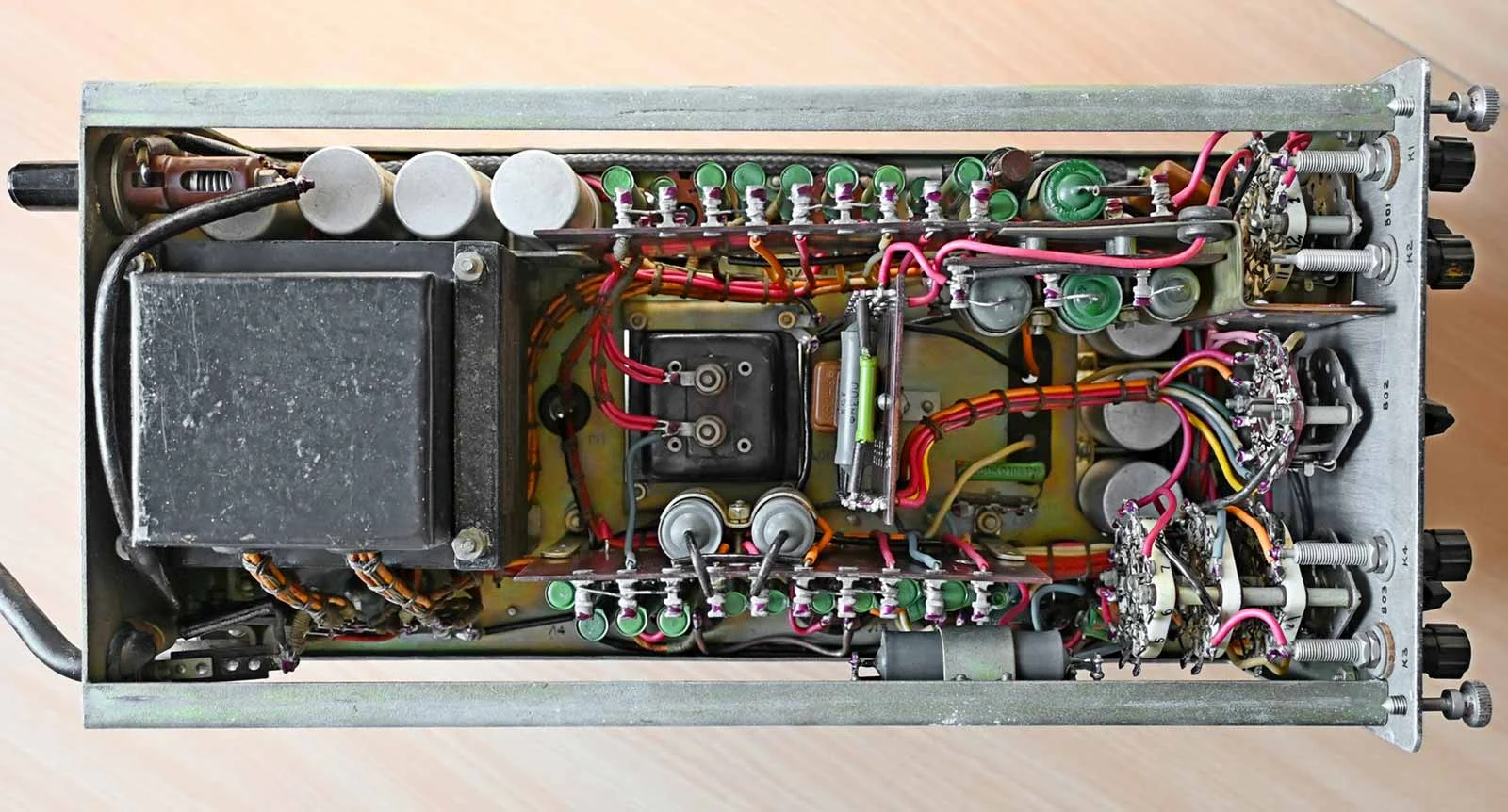

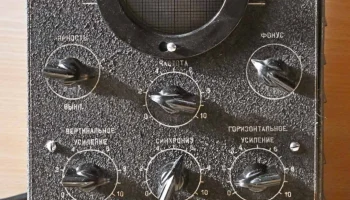

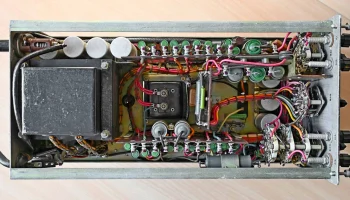

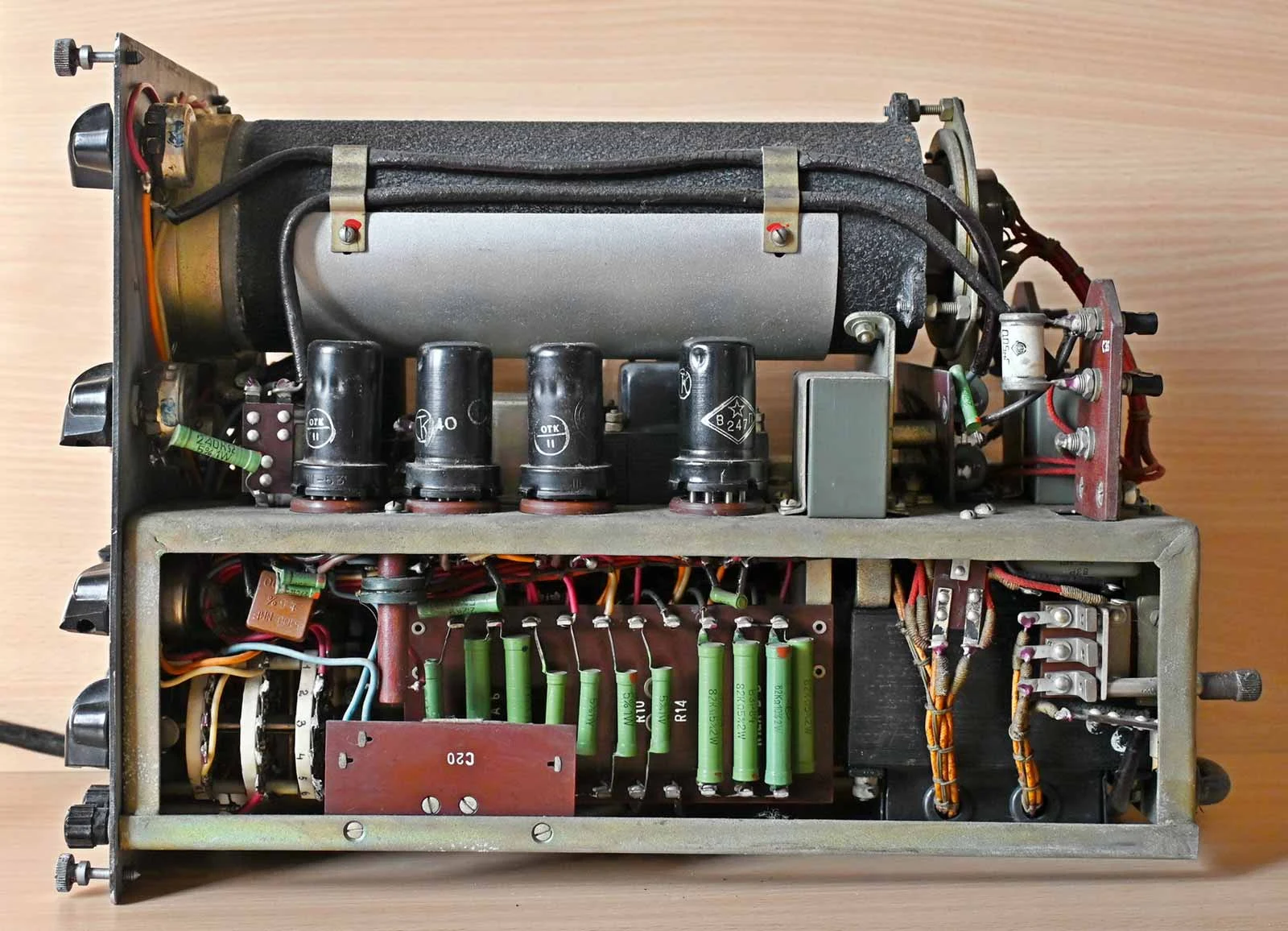

Осциллограф ЛИ-125 (1948–1952 гг.)

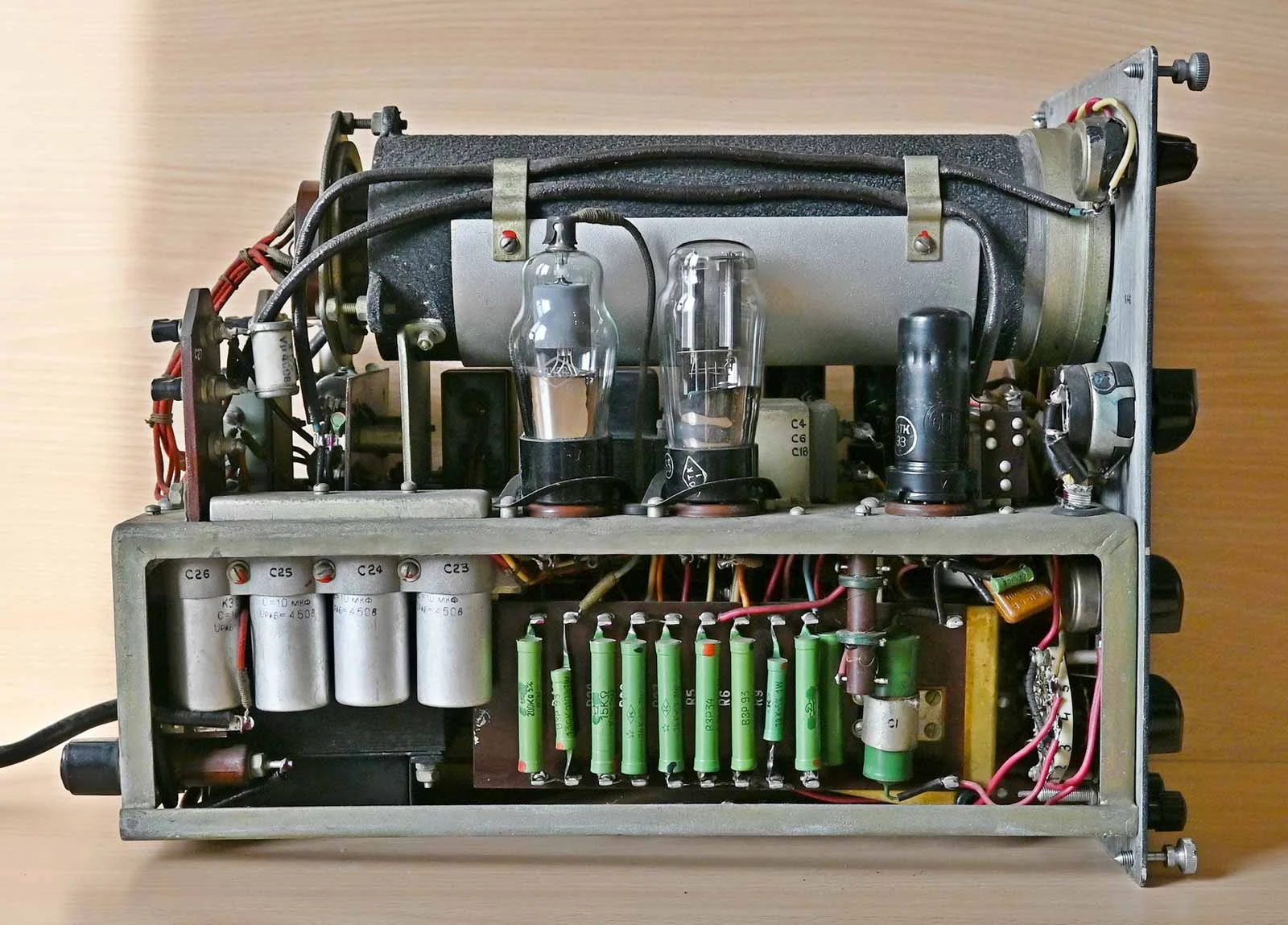

Описание устройства:
— Назначение: универсальный прибор для визуализации формы сигналов переменного тока, измерений параметров модуляции, построения фигур Лиссажу.
— Частотный диапазон отображения осциллограмм: до 1 МГц; при малой амплитуде – до 2 МГц.
— Источник питания: сеть напряжением 110, 127 или 220 В, частота 50 Гц.
— Мощность потребления: 80 Вт.

Технические параметры:
— Диапазон развертки: 10 Гц – 150 кГц.
— Чувствительность:
— Без усилителей: по вертикали – 1,1…1,4 В/мм, по горизонтали – 1,0…1,25 В/мм.
— С усилителями: по вертикали – 0,050…0,070 В/мм, по горизонтали – 0,02…0,03 В/мм.

— Частотные диапазоны усилителей:
— Вертикальный: 20 Гц – 500 кГц ±15%, далее 500 кГц – 1 МГц ±35%.
— Горизонтальный: 20 Гц – 300 кГц ±15%, далее 300 кГц – 500 кГц ±35%.

— Емкости входных цепей:
— Вертикальная: 45 пФ с усилителем, 70 пФ без него.
— Горизонтальная: 60 пФ с усилителем, 70 пФ без него.

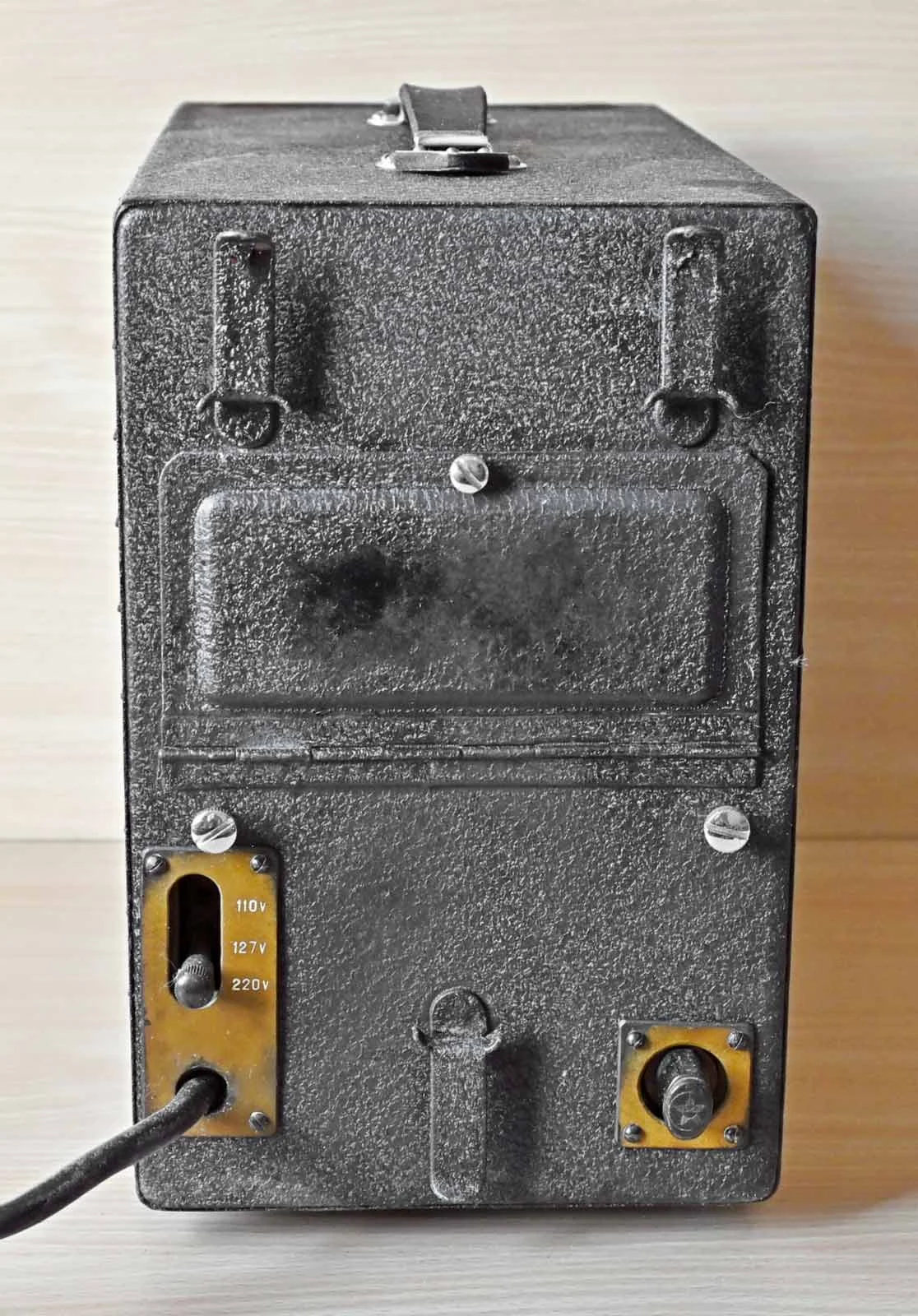

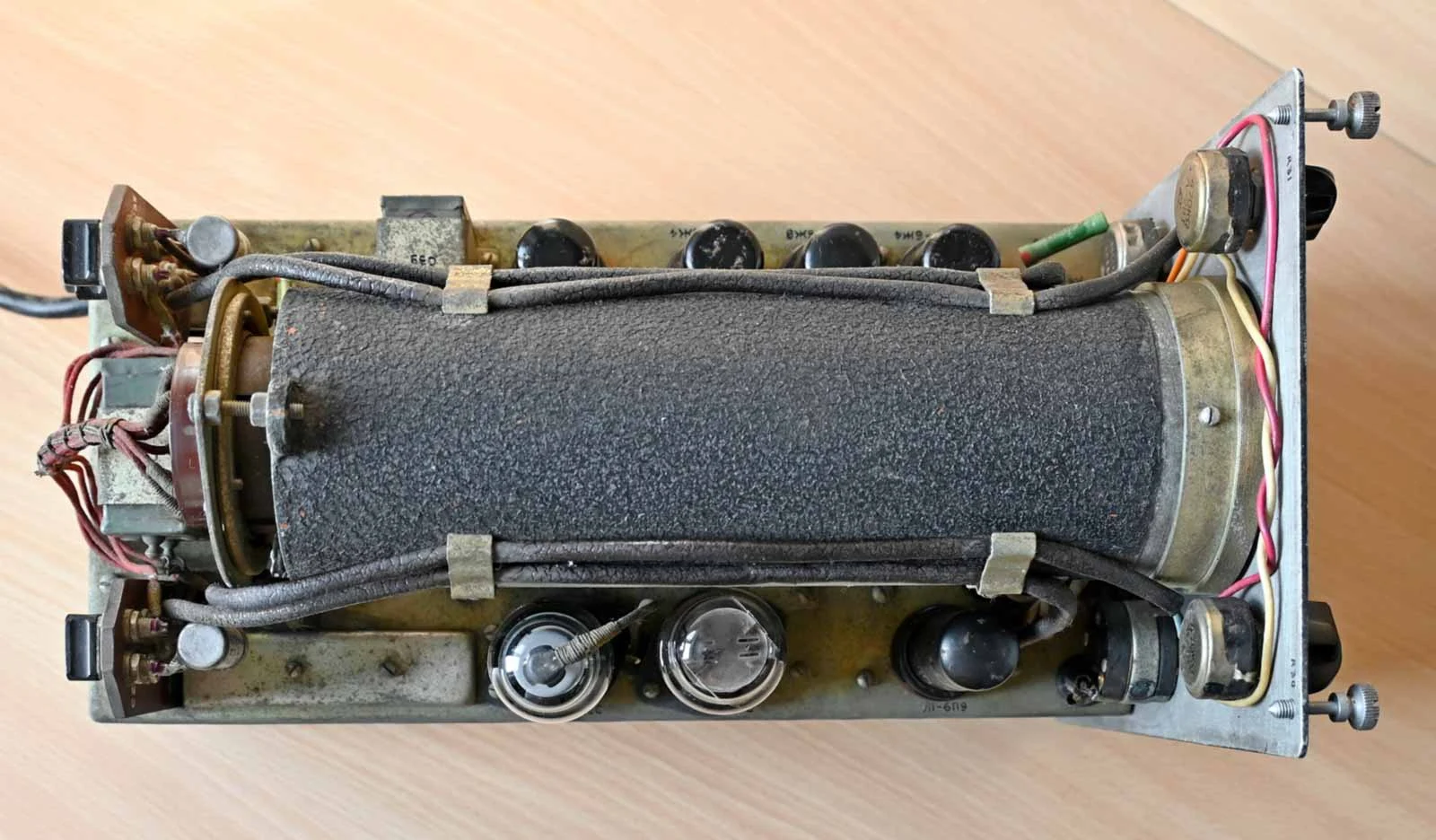

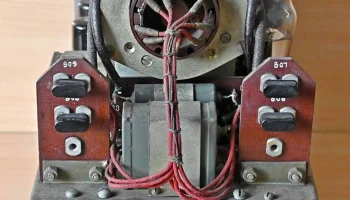

Особенности подключения:

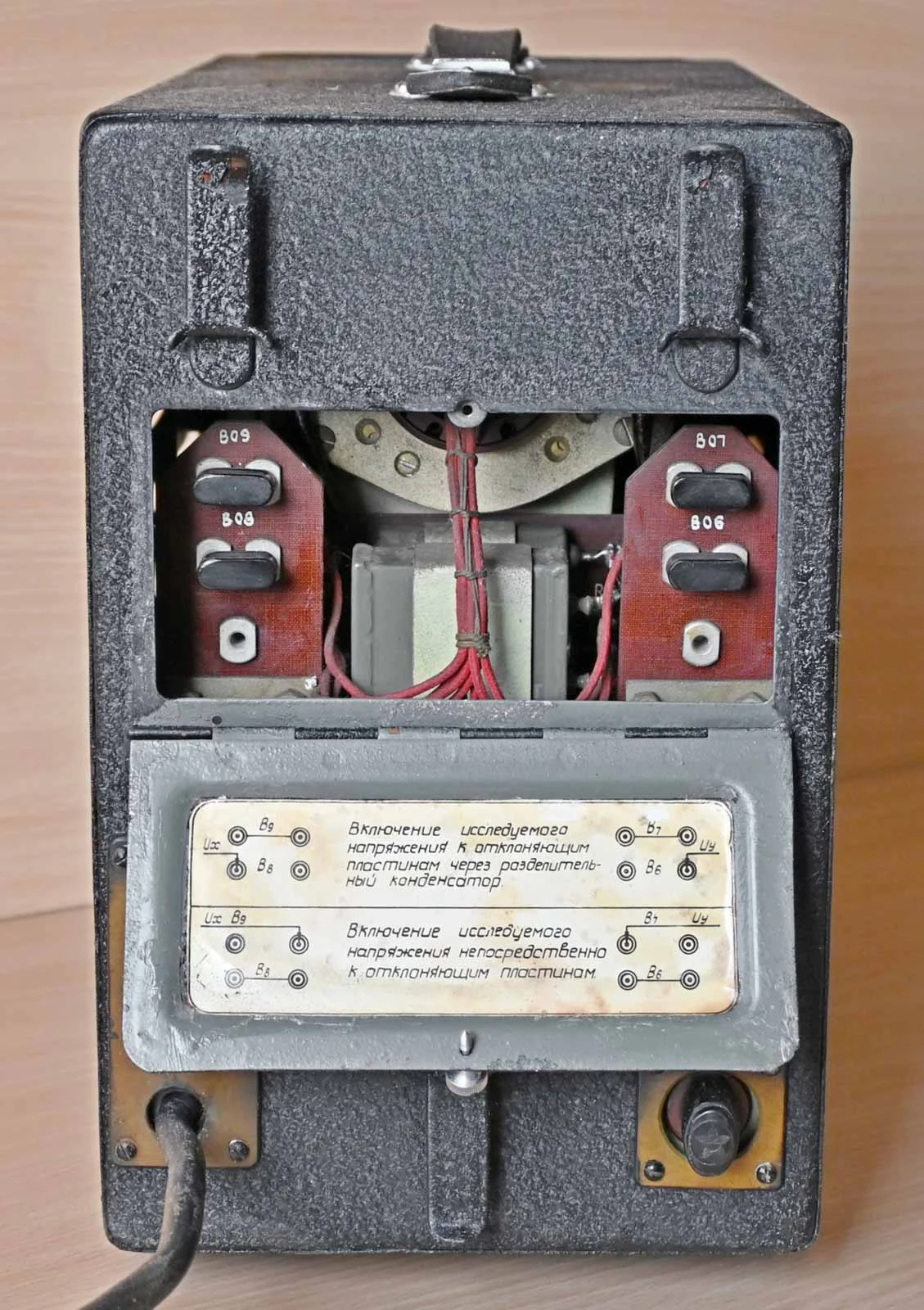

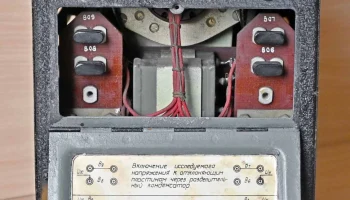

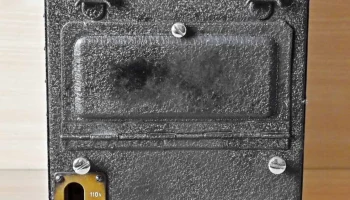

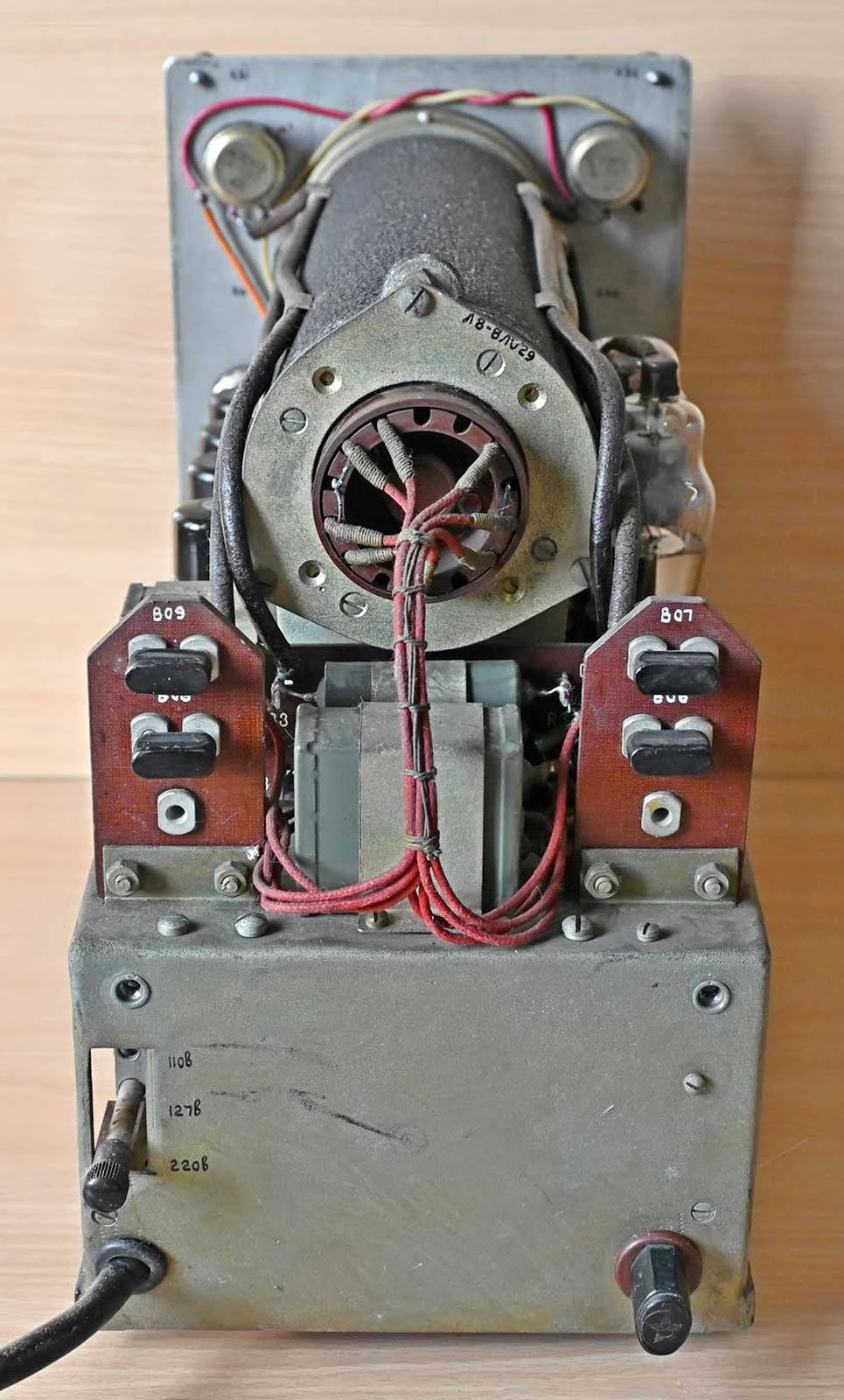

— Возможность прямого подключения сигнала к отклоняющим пластинам либо через разделительный конденсатор емкостью 0,25 мкФ.
— При подключении напрямую требуется отключить осциллограф, снять крышку сзади аппарата.

Модернизация 1952 г.: устройство практически идентично первоначальной версии.
