Н-313 (1977)

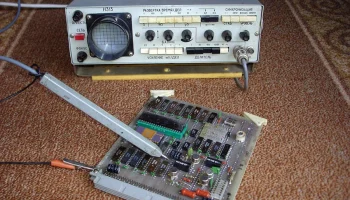

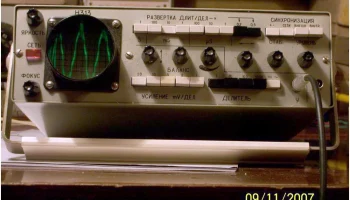

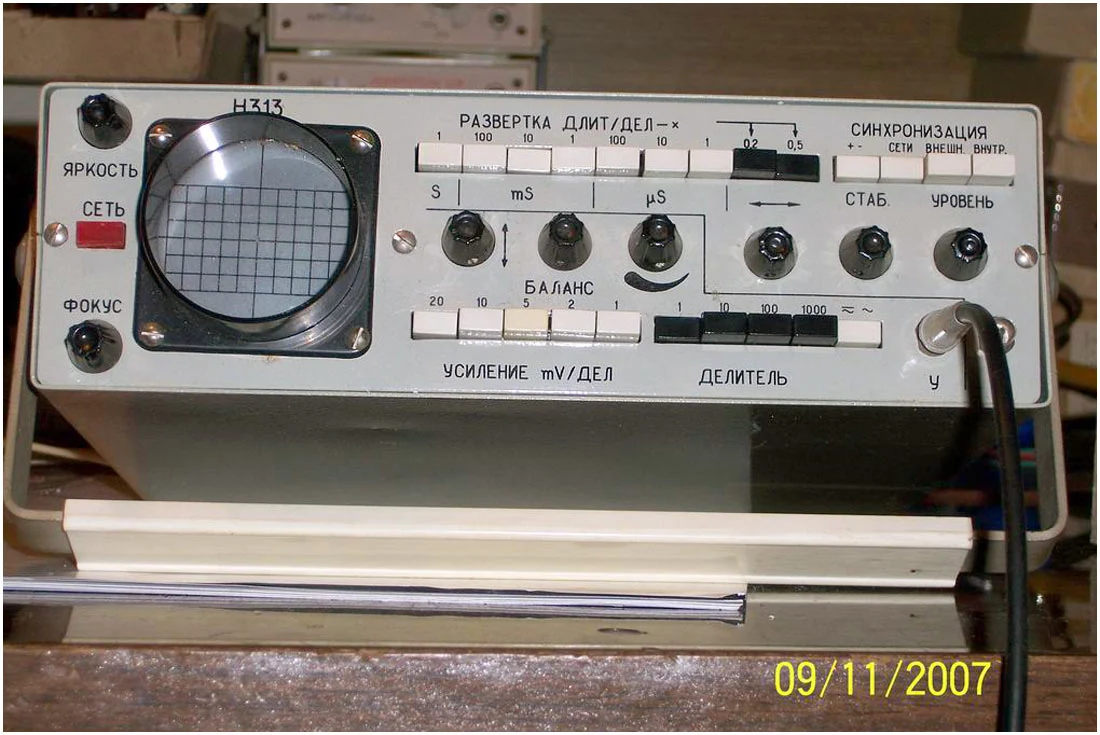

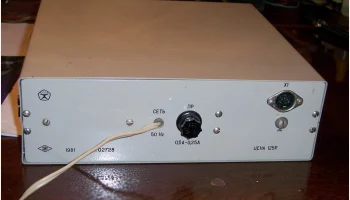

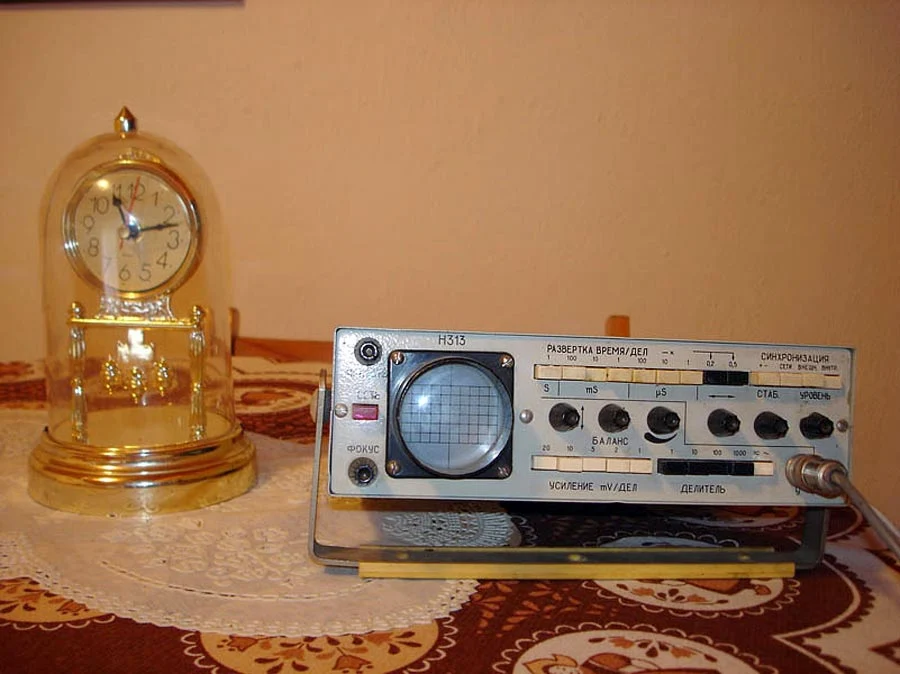

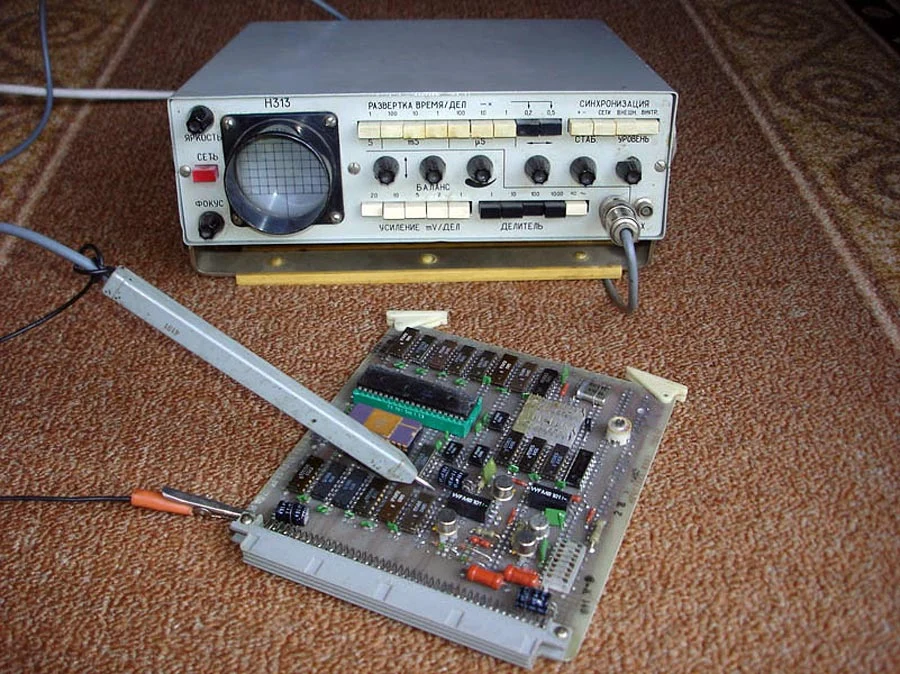

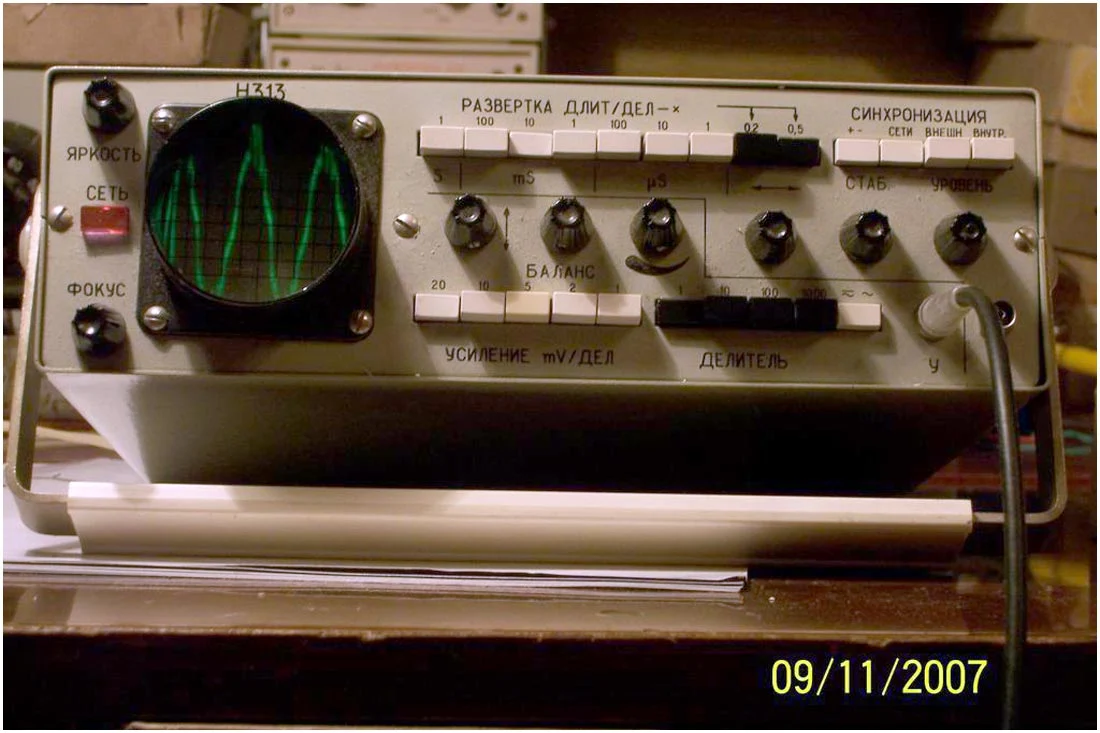

Осциллограф «Н-313» (1977 г.)

Осциллограф «Н-313», выпущенный Краснодарским заводом им. В. Орджоникидзе (ЗИП) в 1977 году, предназначен для следующих задач:
— визуальный контроль электрических процессов;
— измерение уровня постоянного и переменного напряжений;
— определение временных интервалов;
— оценка частоты сигналов;
— анализ сдвига фаз.

Технические характеристики:
— диапазон частот входных сигналов: 0–1 МГц;
— чувствительность по каналу Y: 1 мВ/дел – 10 В/дел;
— полоса пропускания: 1 МГц;
— режим работы: постоянный или импульсный.

Особенности конструкции:
— встроенная система самокалибровки;
— возможность подключения внешнего генератора калибровочного сигнала.

Источники информации о приборе:
— реклама в журнале «Радио» № 2 за 1978 г.;
— подробное описание в журнале «Радио» № 4 за 1978 г.;

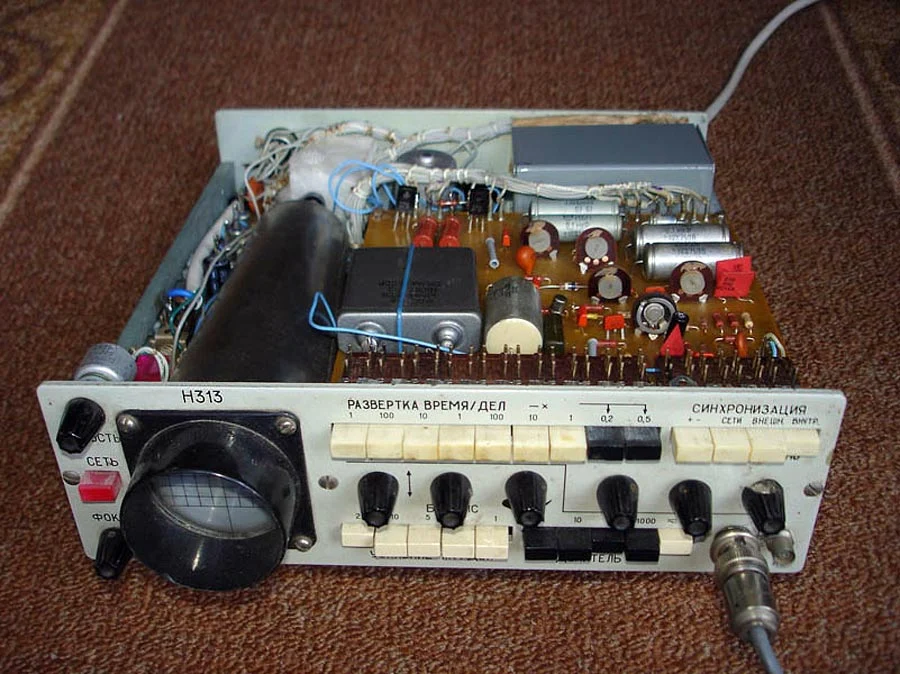

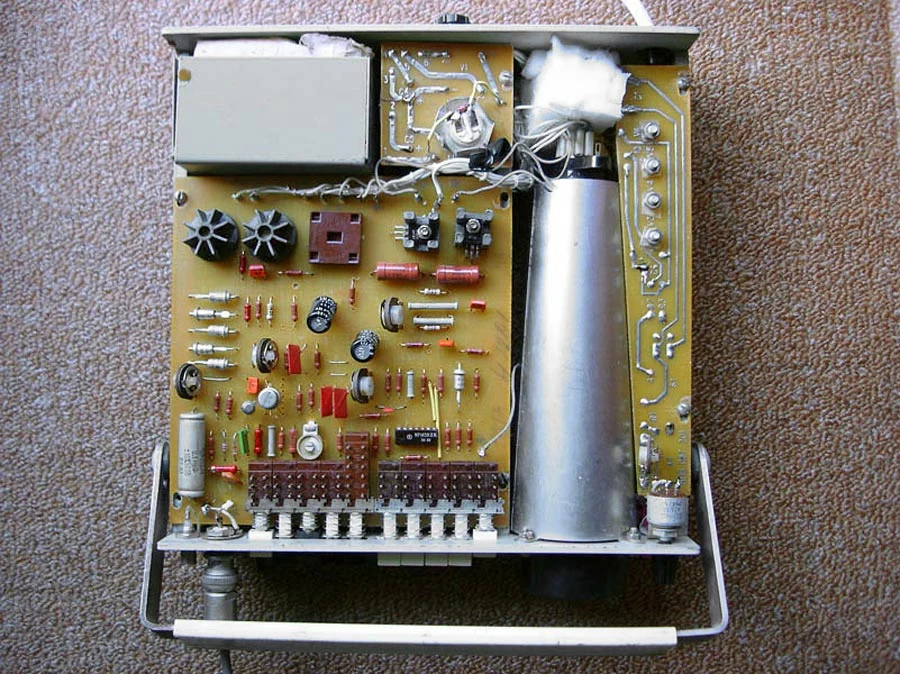

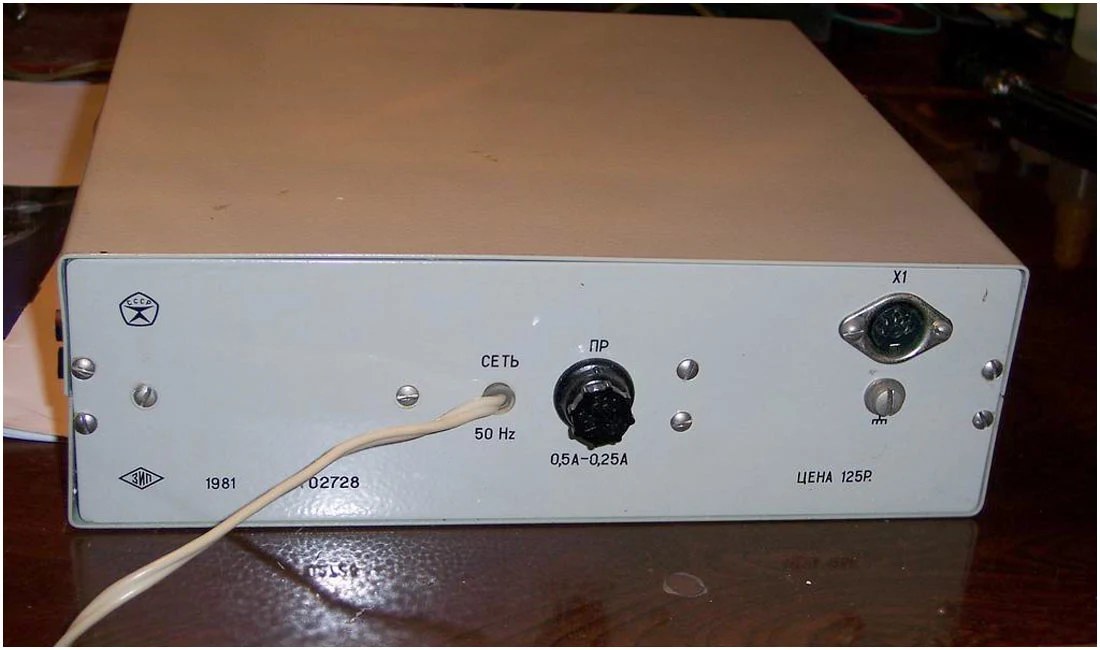

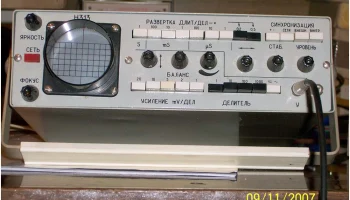

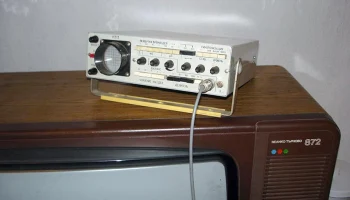

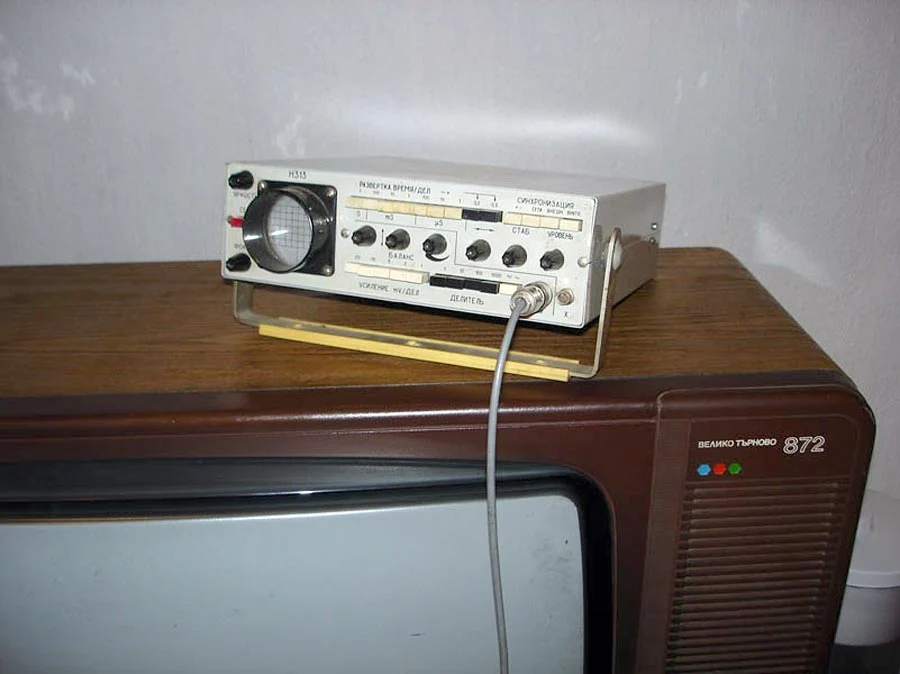

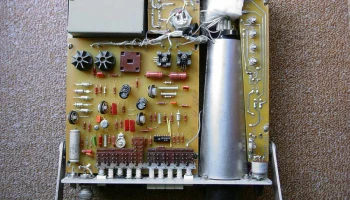

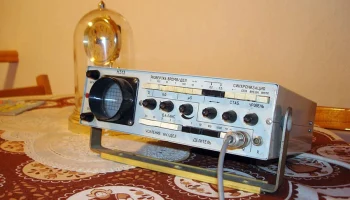

— фотографии доступны на сайте kn34pc.com.
