Н-3013

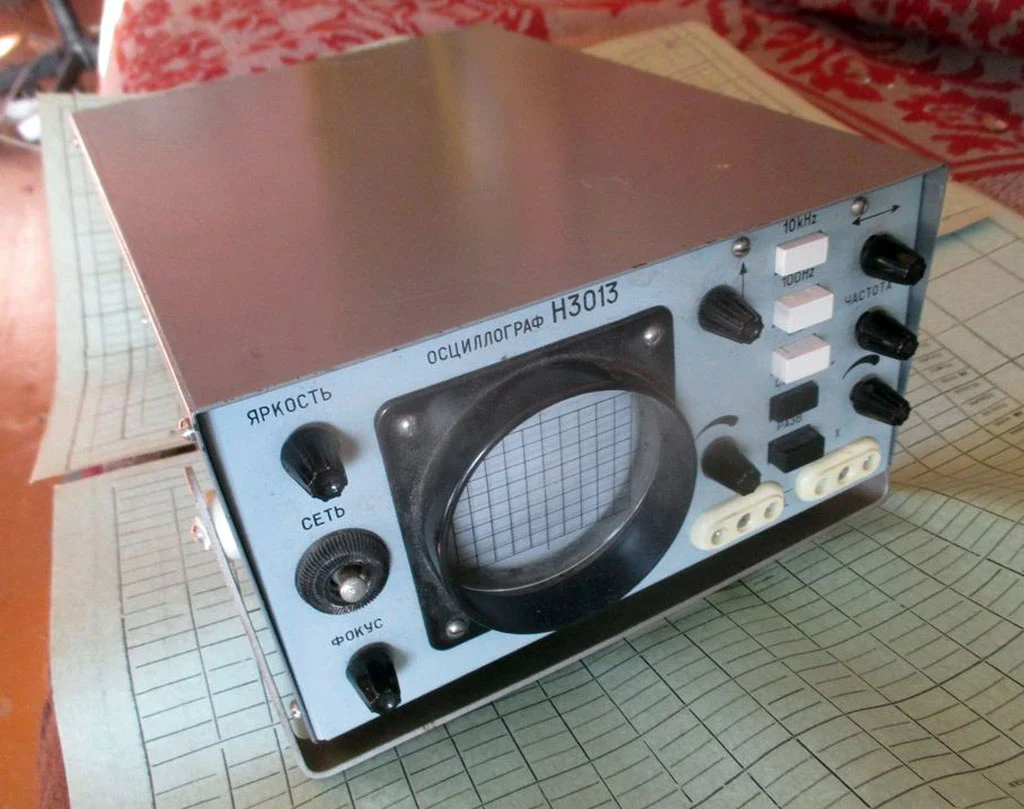

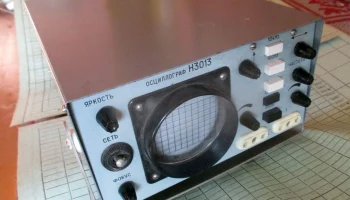

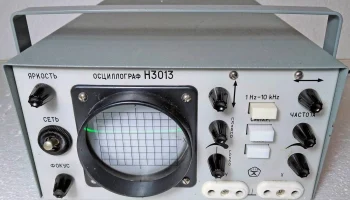

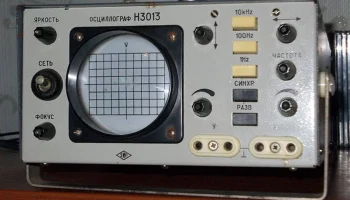

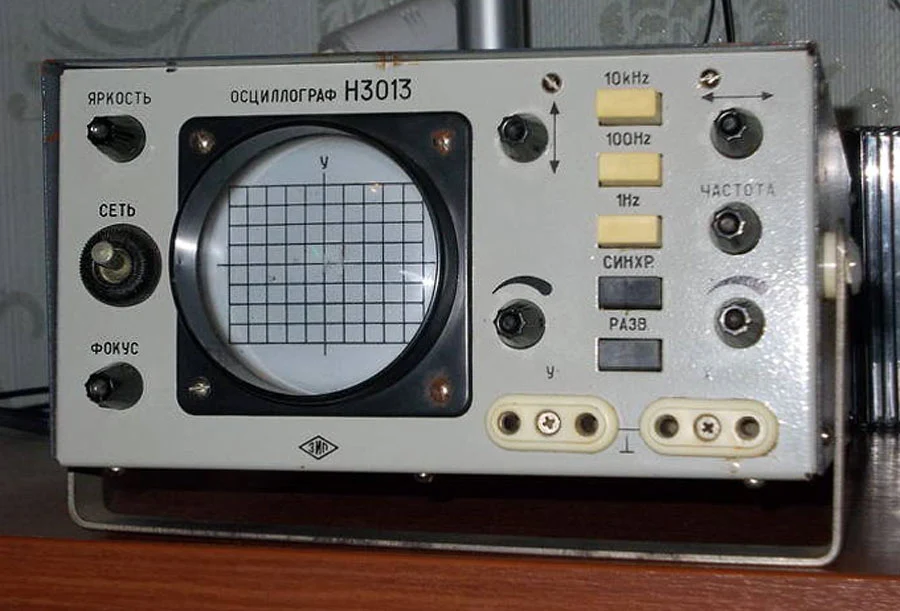

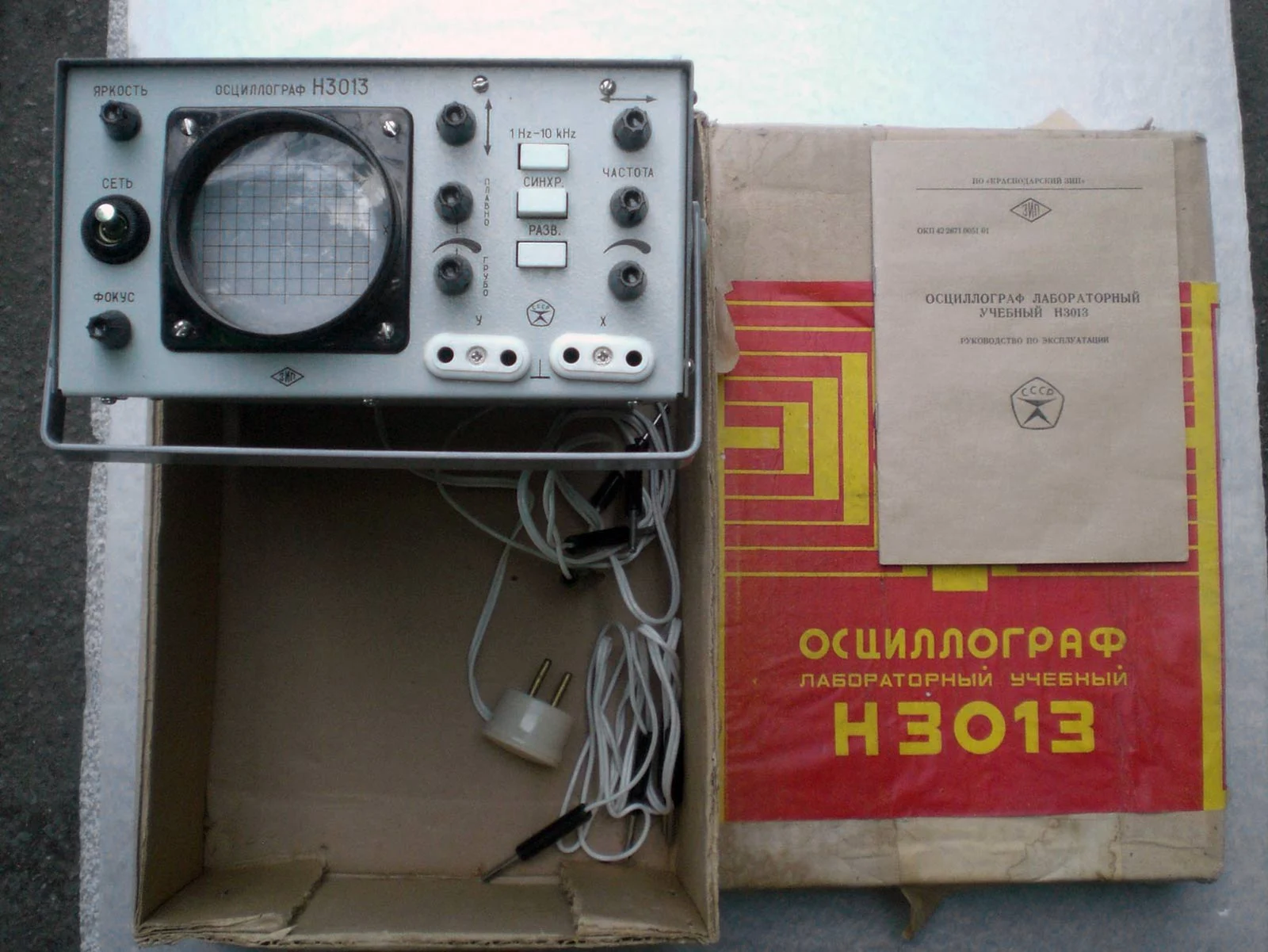

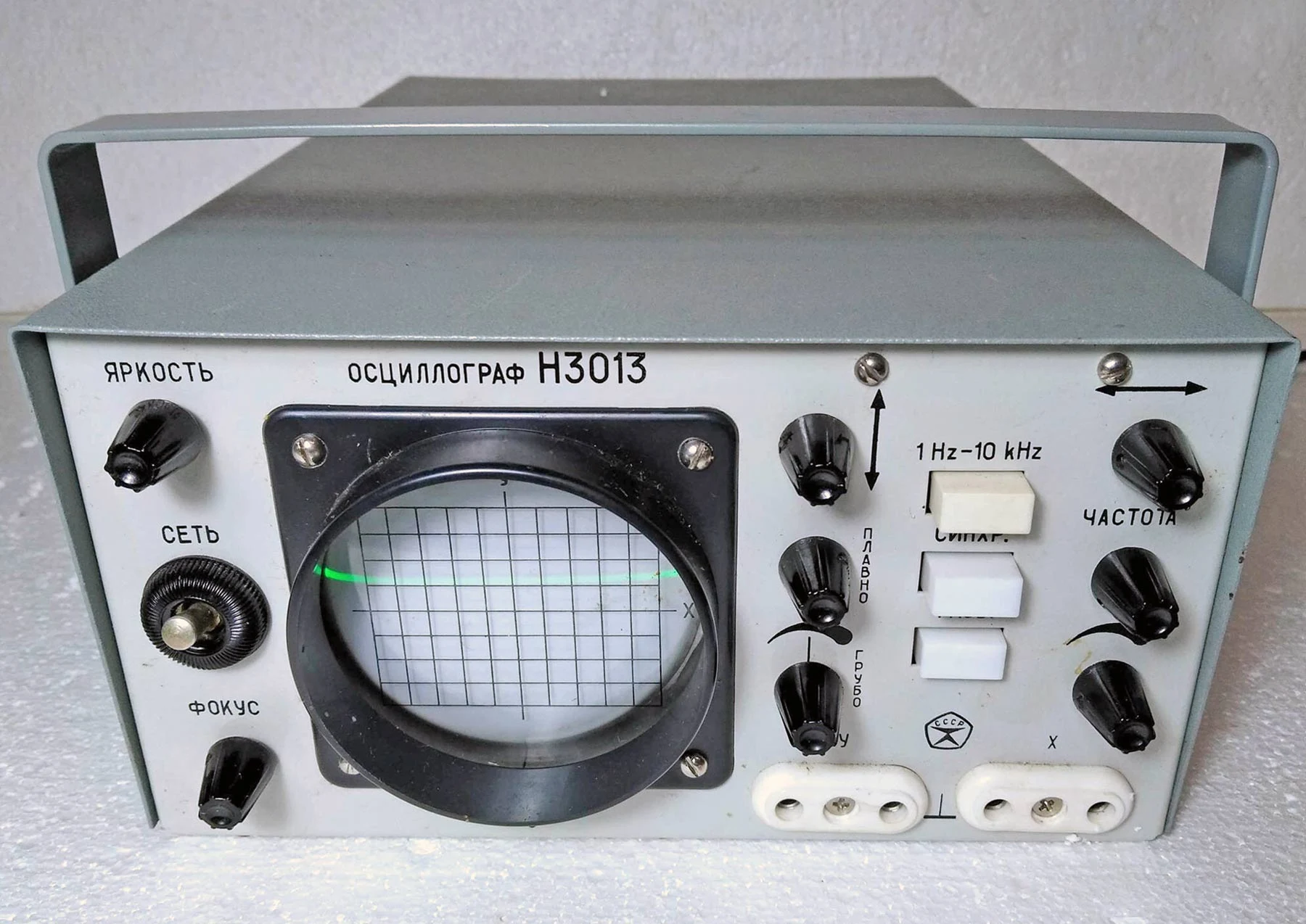

Осциллограф Н-3013

Описание:
— Назначение: учебный прибор для наблюдения простейших электрических процессов в школах.
— Производитель: Краснодарский завод измерительных приборов, возможная дата выпуска – с 1982 года.

Технические характеристики:
— Наблюдаемый диапазон периодических сигналов: от 0 до 10 кГц.
— Амплитуда периодических сигналов: от 20 мВ до 50 В.
— Рабочий размер экрана: 50 × 40 мм.
— Толщина луча: не более 1 мм.
— Неравномерность амплитудно-частотной характеристики (АЧХ): не более 50%.
— Максимальное напряжение на входе: 50 В.
— Максимальная величина исследуемых сигналов: не более 50 В.
— Дрейф усилителя канала «У»: не более 200 мВ.
— Входное сопротивление усилителя: 500 ±100 кОм.
— Параллельная ёмкость: 20 пФ.
— Минимальная величина исследуемого сигнала: 20 мВ.
— Частота развертки канала горизонтального отклонения: от 1 Гц до 10 кГц.
— Напряжение питания: сеть 220 В.
— Потребляемая мощность: 12 Вт.
