С1-4 (1954)

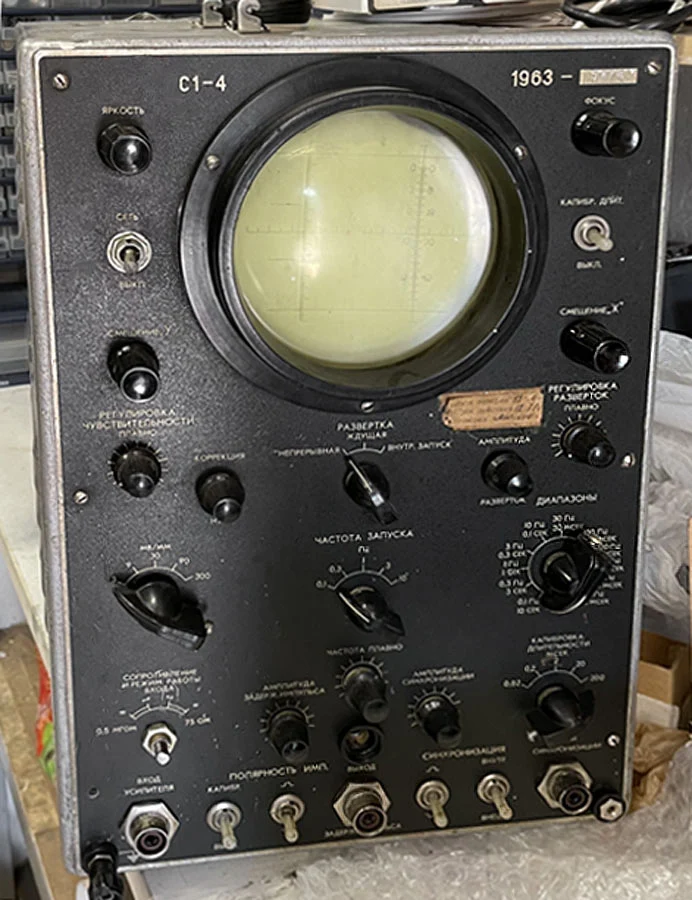

Осциллограф «С1-4»

Осциллограф «С1-4», разработанный в 1954 году, представляет собой электронно-лучевое устройство для исследования низкочастотных электрических сигналов и импульсных процессов.

Технические характеристики:
— Тип электронно-лучевой трубки: 13Л036
— Диаметр экрана: 125 мм
— Полоса пропускания: от 0 до 1 МГц
— Напряжение сигнала: от 50 мВ до 250 В
— Чувствительность: не хуже 3 мВ/мм
— Возможность использования непрерывной и ждущей развертки
— Наличие выносного делителя (ослабление входного сигнала в 10 раз)
— Входные сопротивления: 510 кОм и 75 Ом без делителя, 5,1 МОм с делителем

Дополнительные параметры:
— Питание: сеть переменного тока
— Потребляемая мощность: 250 ВА
— Размеры: 576×444×280 мм
— Вес: 26 кг

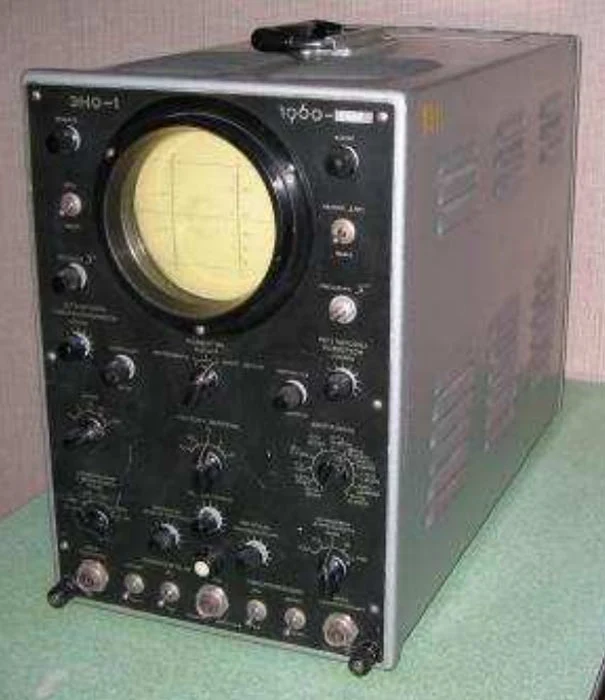

Осциллограф «С1-4» стал преемником модели «ЭНО-1», переименованной в соответствии с новым ГОСТом в 1957 году. Подробная информация о приборе представлена в справочниках и литературе, рекомендованной для ознакомления.
