С1-16 (1964)

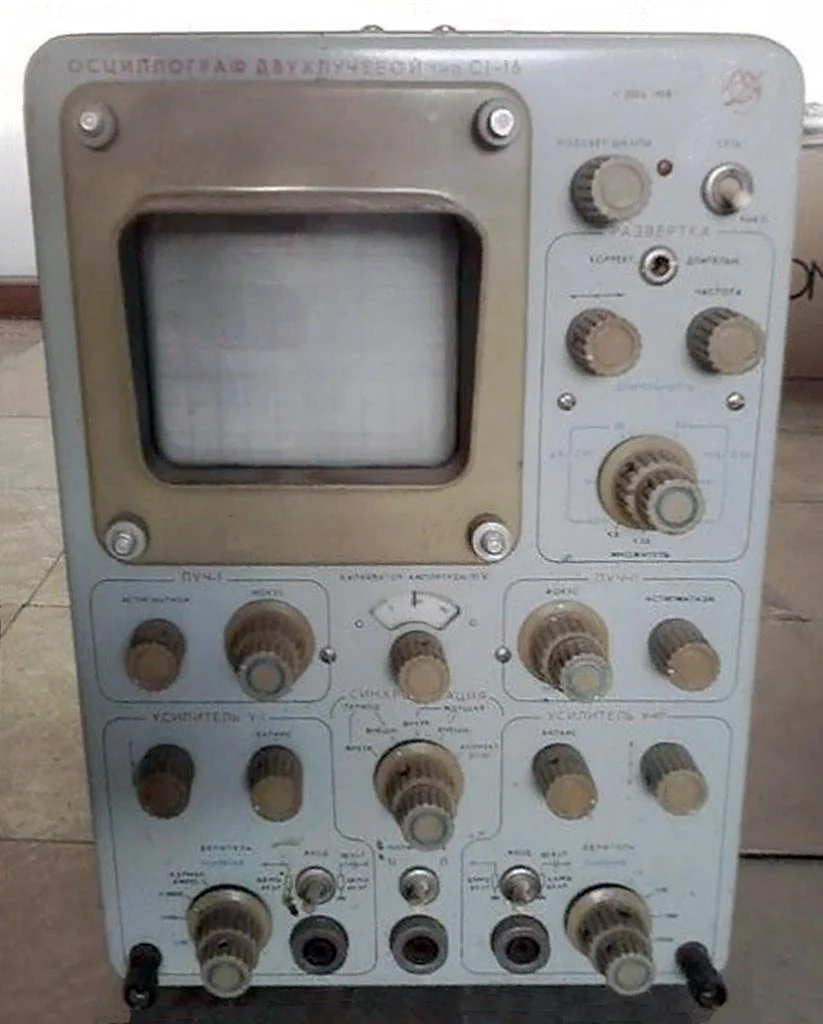

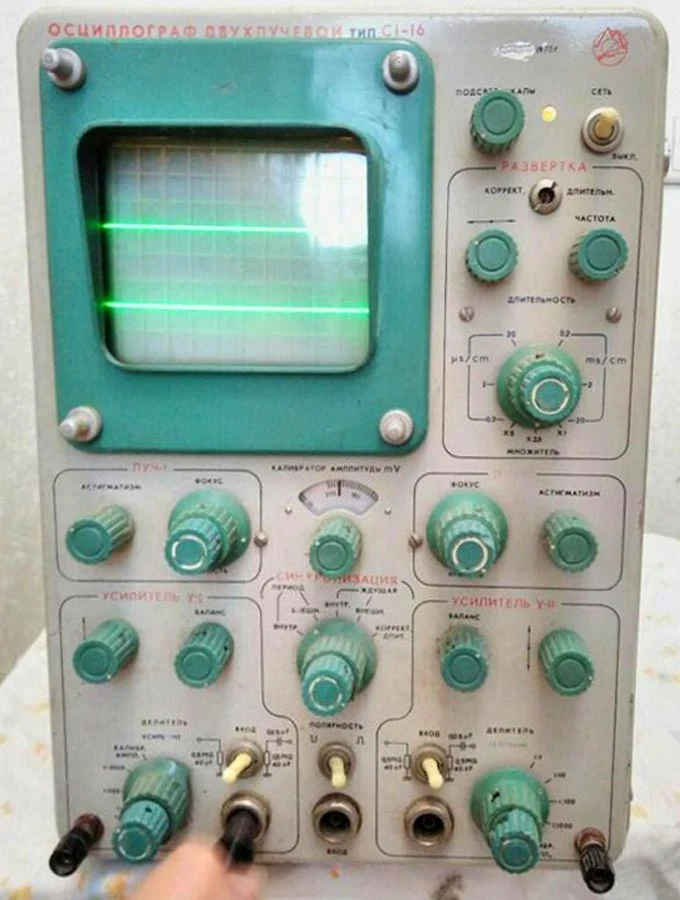

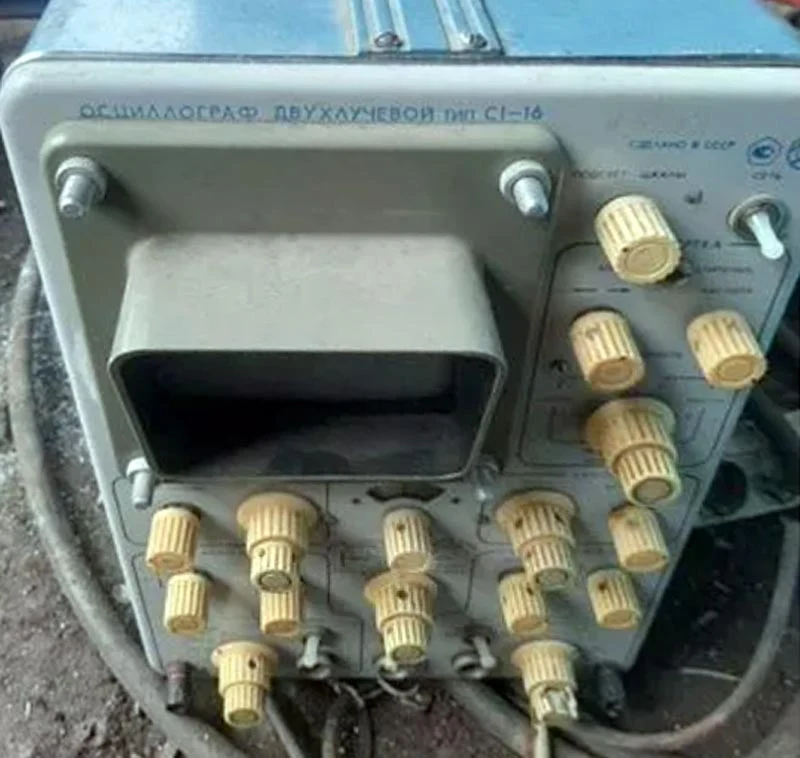

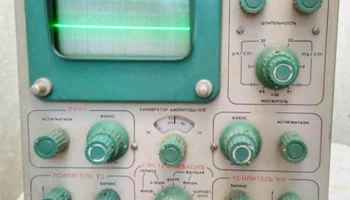

Осциллограф двухлучевой «С1-16» (1964 г.)

Назначение и технические возможности:
— Наблюдение и регистрация формы двух синхронных электрических сигналов;
— Измерение длительности и амплитуды сигналов;
— Возможность исследования непрерывных и импульсных процессов;
— Частота следования периодических процессов – от 50 Гц до 1 МГц;
— Длительность импульсных процессов – от 0,35 мкс до 1 сек.;
— Амплитуда импульсов – от 40 мВ до 400 В (импульсные), от 20 мВ до 200 В (синусоидальные);
— Полоса пропускания усилителей вертикального отклонения – от постоянного тока до 5 МГц.

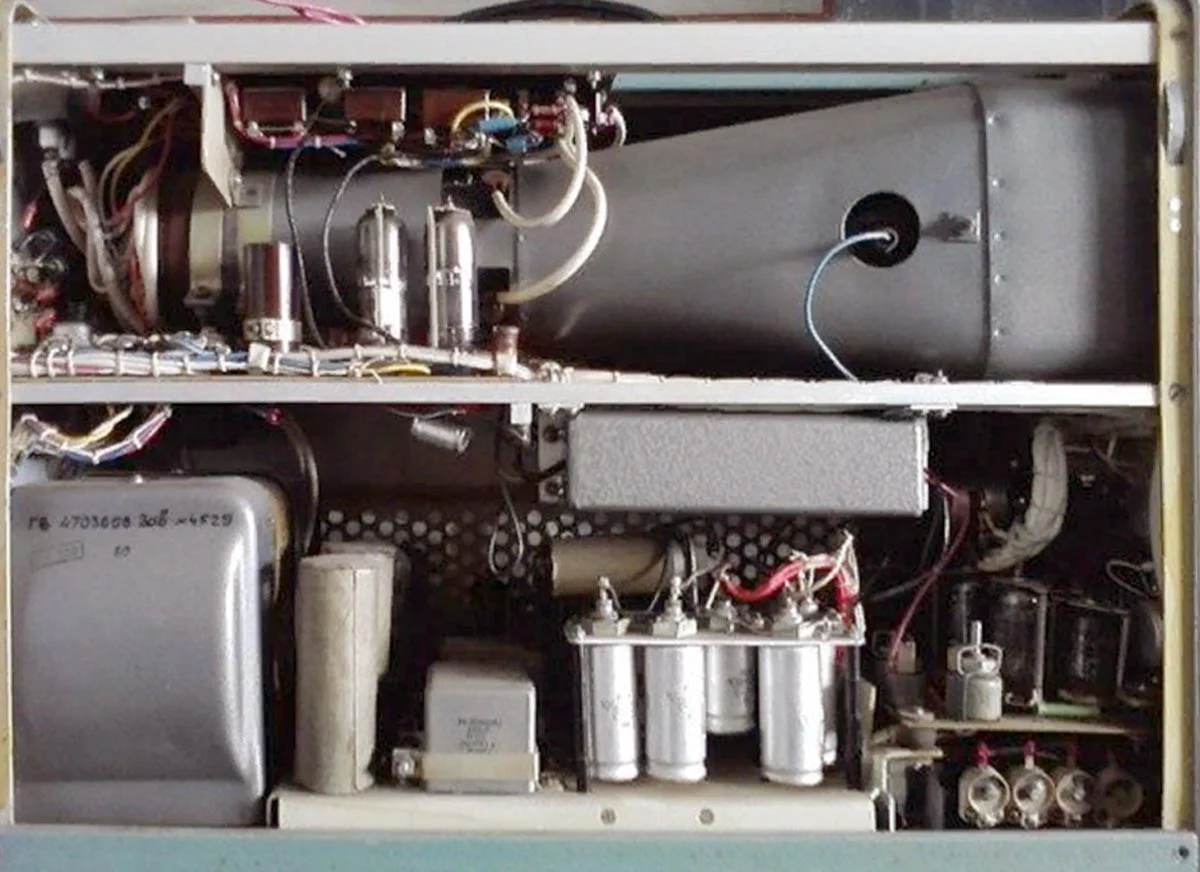

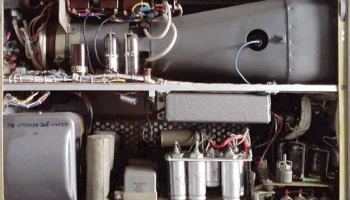

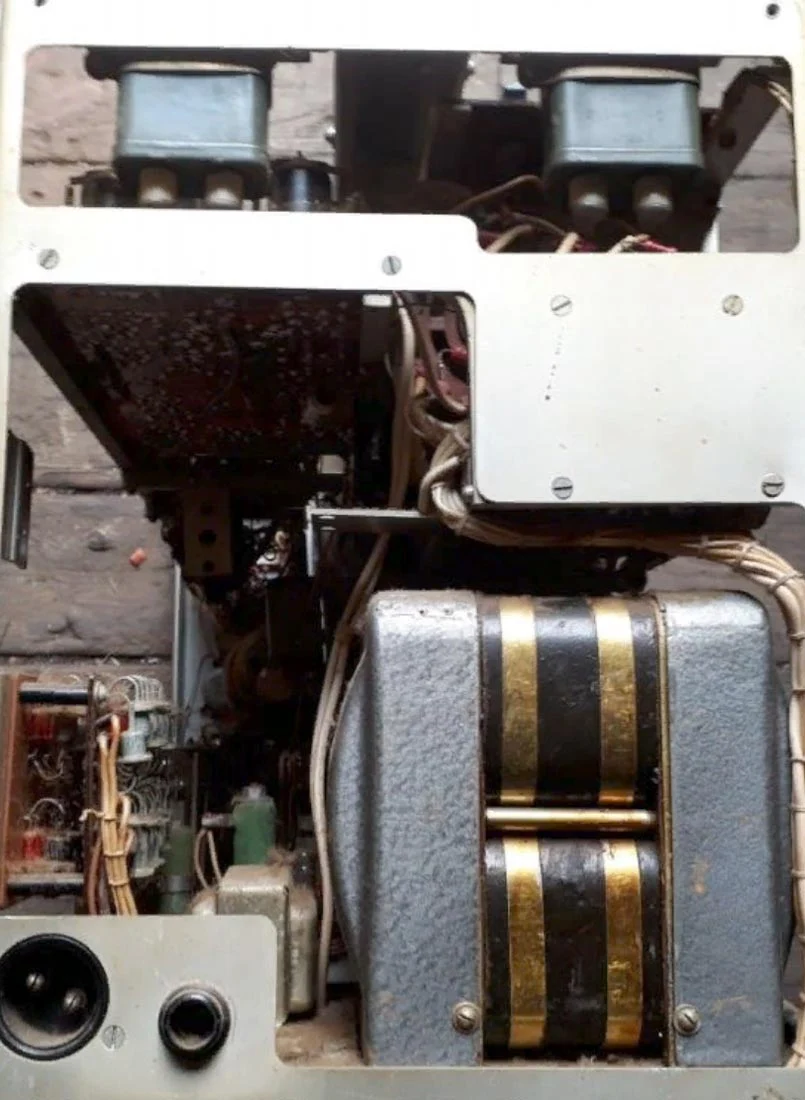

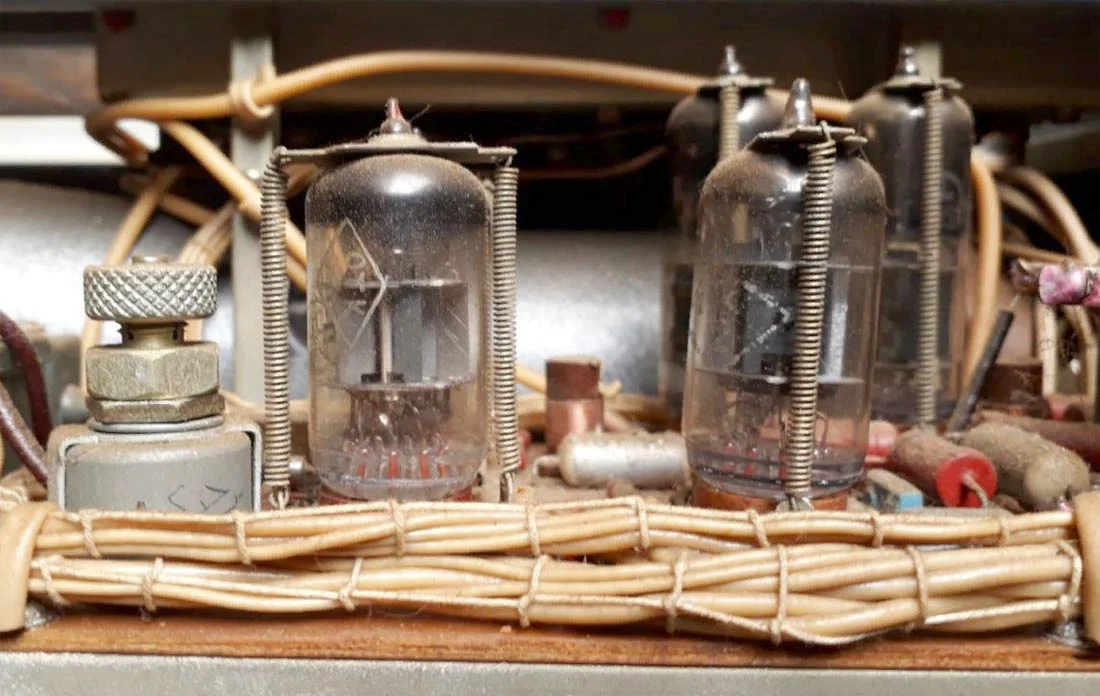

Электроника и конструкция:
— Электронно-лучевая трубка типа 16ЛО2И или 16ЛО2В;
— Источник питания – сеть переменного тока 220 В ±10%, 50 Гц;
— Потребляемая мощность – 395 ВА;

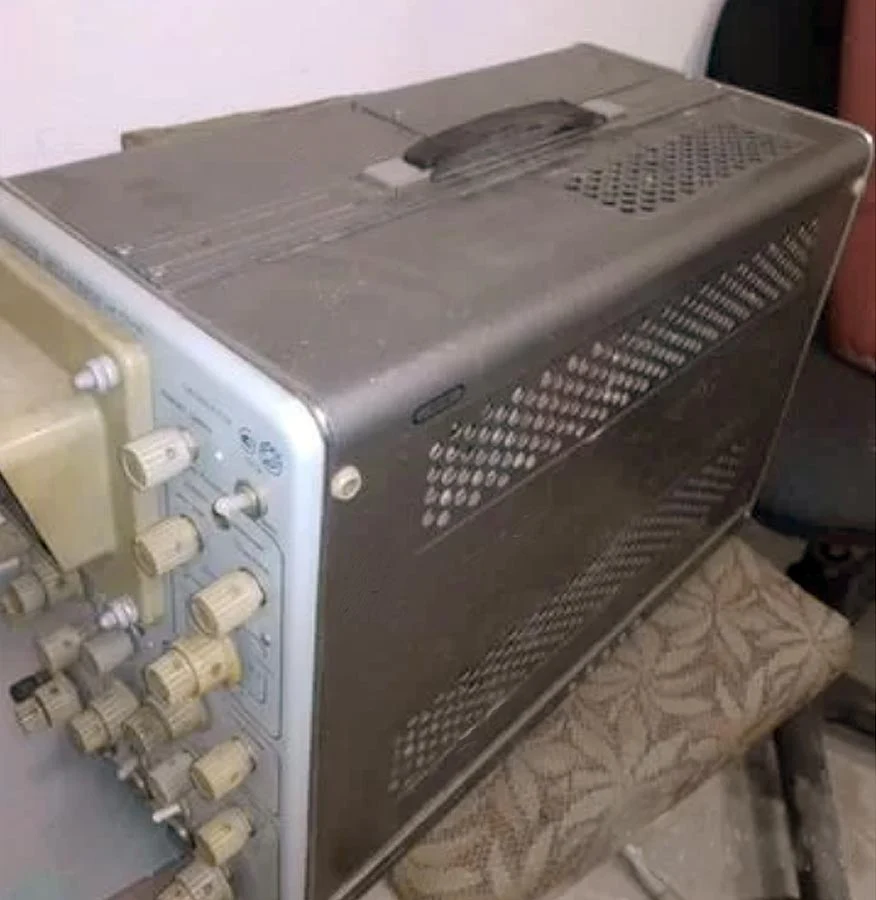

— Размеры устройства – 582×265×380 мм;
— Вес – не более 25 кг.

Источники информации:
— Сайт https://priborazbor.ru/;
— Справочник Г.П. Шкурина «По новым электроизмерительным приборам», издательство Воениздат, 1966 г.;
— Инструкция по эксплуатации и электрическая схема осциллографа «С1-16».
