С1-48Б (1970)

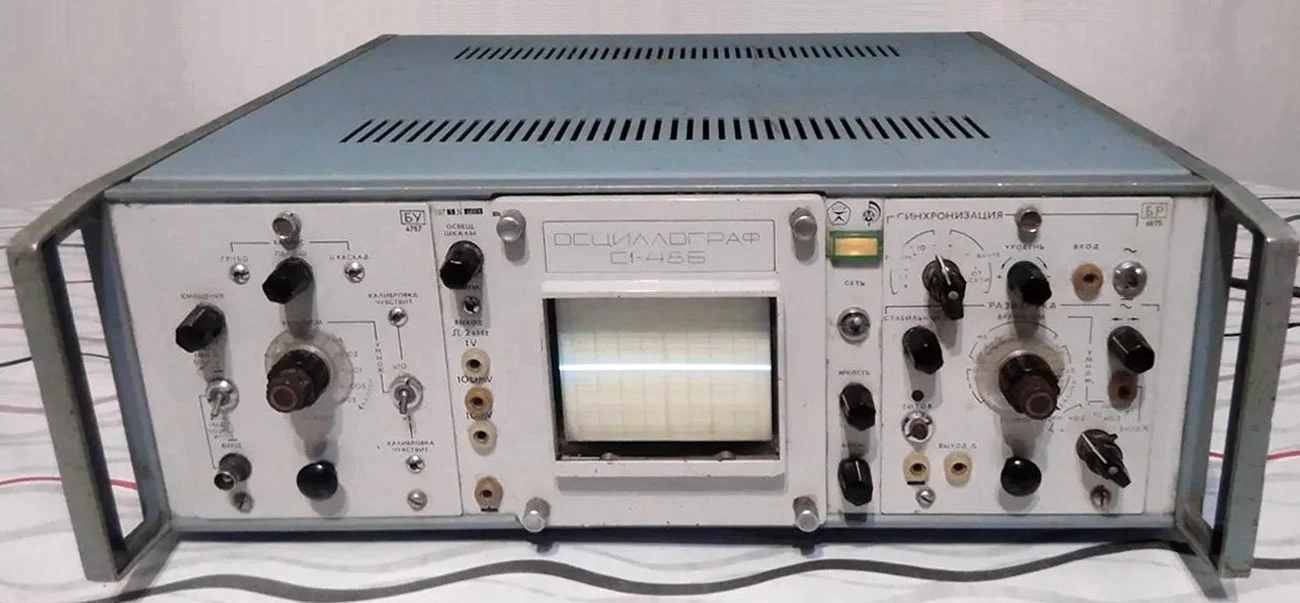

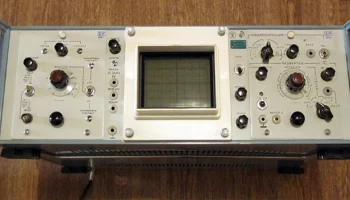

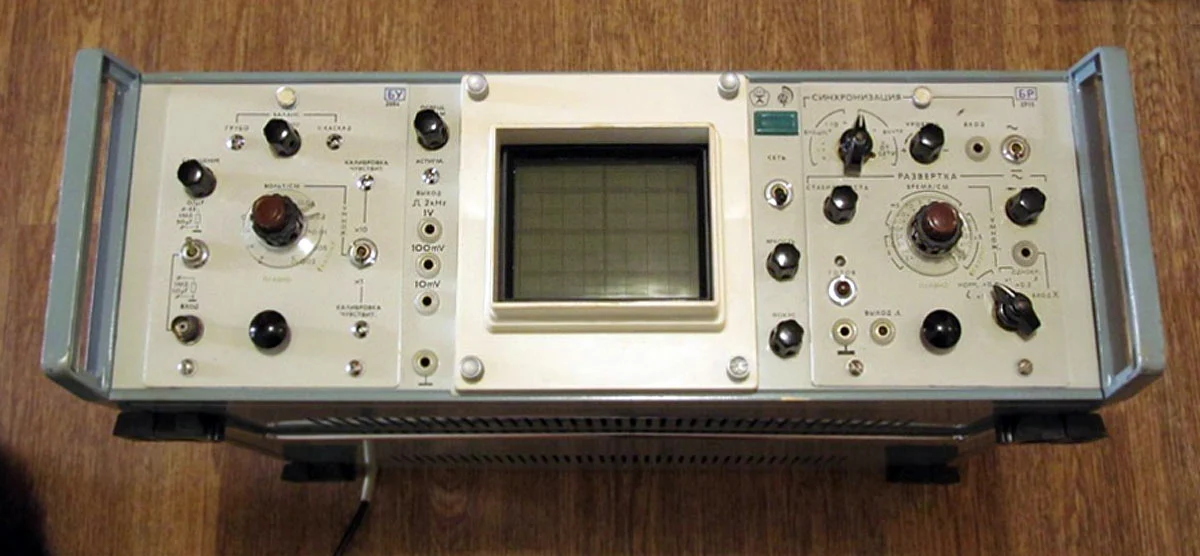

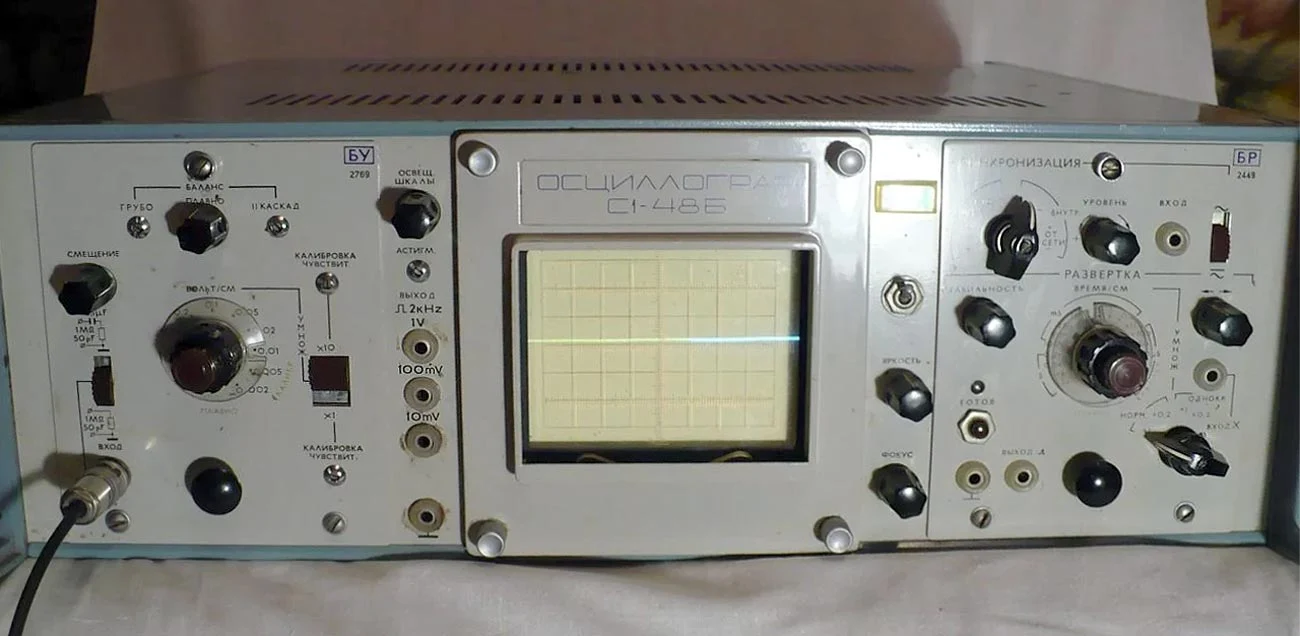

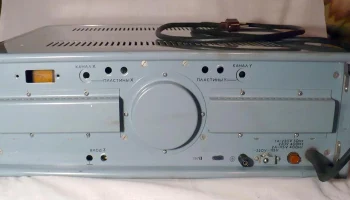

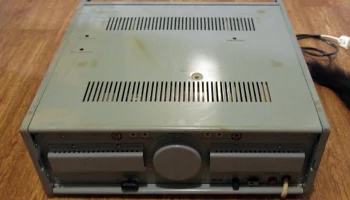

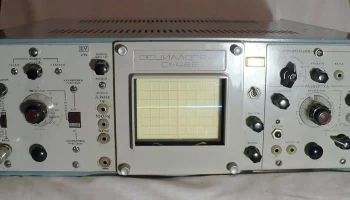

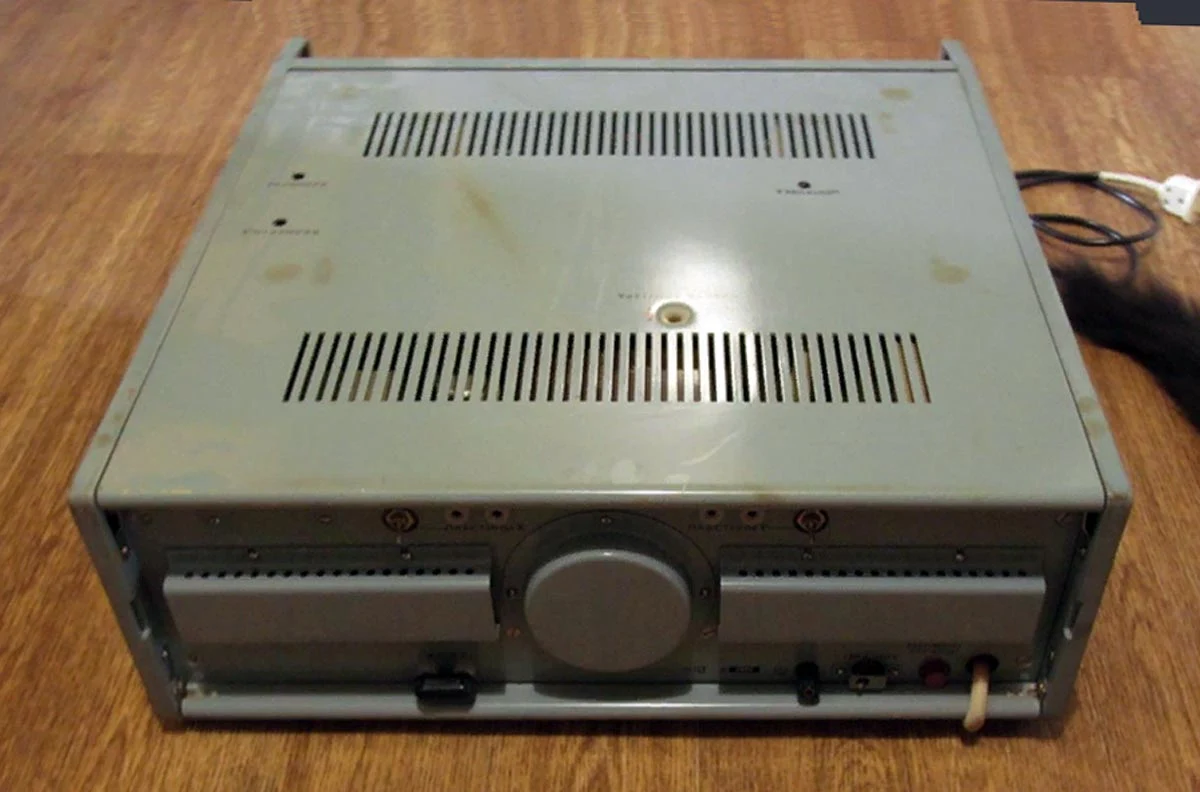

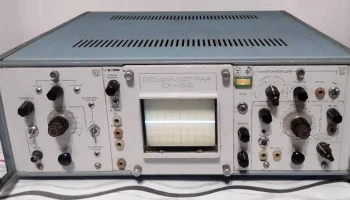

Осциллограф «С1-48Б»

Год выпуска: предположительно с 1970 года.
Назначение: исследование электрических сигналов посредством визуализации и измерений временных и амплитудных характеристик.
Диапазон частот: от постоянного тока до 1 МГц.
Класс точности: III класс согласно ГОСТ 9810-69.
Количество лучей: однолучевой.

Технические характеристики:
— Диапазон измеряемых напряжений: 4 мВ – 200 В.
— Диапазон измеряемых интервалов времени: 8 мкс – 0,5 сек.
— Полоса пропускания: 0–1 МГц.
— Время нарастания переходной характеристики: 0,35 мкс.
— Погрешность измерения амплитуды сигнала: ±10 %.
— Погрешность измерения интервалов времени: ±10 %.
— Ширина линии луча: 1 мм.
— Размеры рабочей площади экрана: 80 мм × 60 мм.
— Питание: 220 В 50 Гц или 115/220 В 400 Гц.
— Потребляемая мощность: 75 ВА.
— Рабочий диапазон температур: −10...+40 °C.
— Габариты прибора: 490×175×475 мм.
— Вес: 20 кг.
