С1-54 (1970)

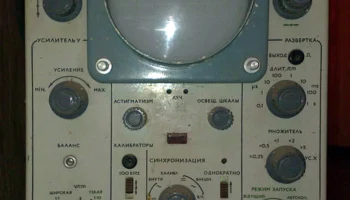

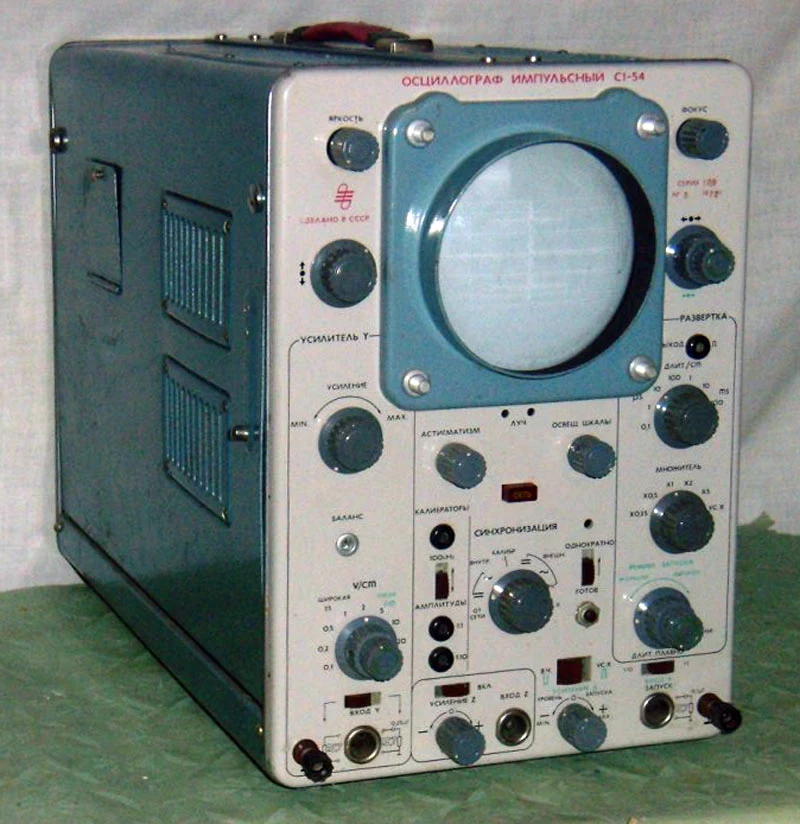

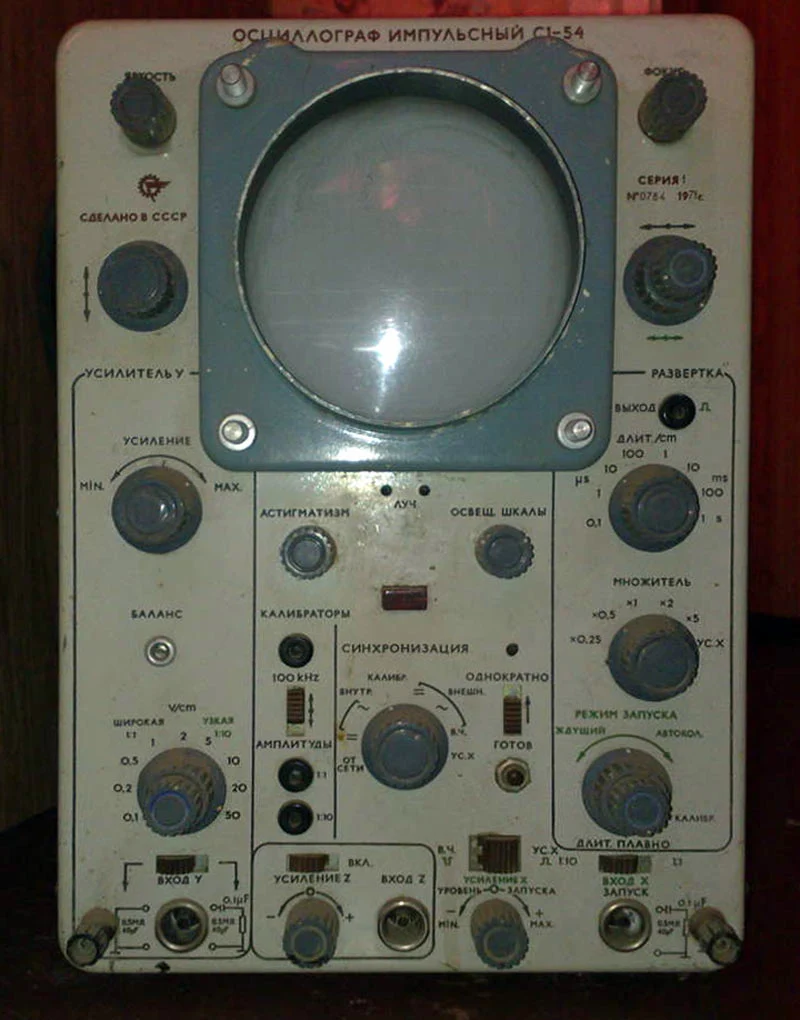

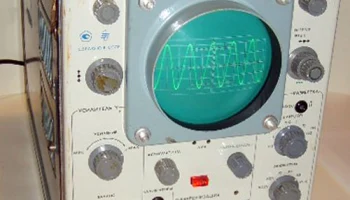

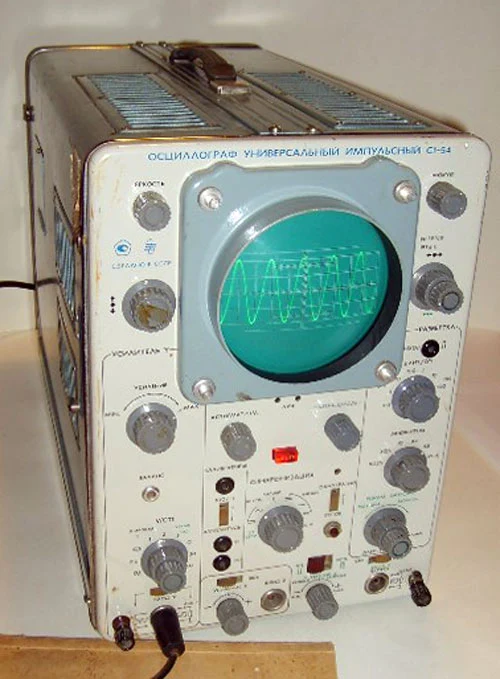

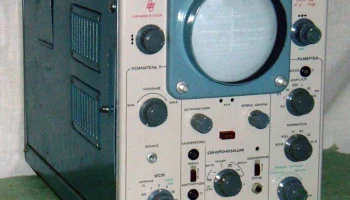

Осциллограф С1-54 (1970 год)

Универсальный прибор, предназначенный для анализа импульсных и периодических электрических сигналов в лабораторных, полевых и высотных условиях до 5 км.

Технические характеристики:
— Диапазон амплитуд наблюдаемых сигналов: от 0,01 В до 500 В;
— Диапазон рабочих частот периодических сигналов: от 2 Гц до 20 МГц;
— Параметры импульсов: длительность от 0,1 мкс до 0,5 с, частота следования от 200 Гц до 500 кГц;
— Чувствительность усилителя вертикального отклонения: максимальная – 0,05 мм/мВ;
— Частотная характеристика усилителя вертикального отклонения: неравномерность не более 3 дБ в диапазоне от 0 до 20 МГц, не более 1 дБ в полосе 50 Гц–3 МГц и не более 3 дБ в диапазоне от 2 Гц до 2 МГц;
— Частотная характеристика усилителя горизонтального отклонения: неравномерность не более 3 дБ в диапазоне от 5 Гц до 2 МГц;
— Размеры рабочей части экрана: 40×90 мм;
— Источник питания: сеть переменного тока частотой 50 Гц/220 В либо 400 Гц/115 В;
— Потребляемая мощность: 140 ВА;
— Вес прибора: 25 кг;
— Габариты: 260×380×550 мм;
— Наработка на отказ: около 600 часов.
