С1-64 (1972)

Источник:

www.rw6ase.narod.ru

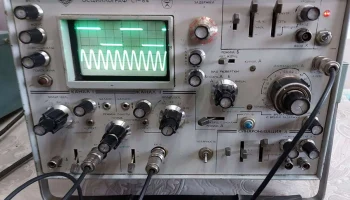

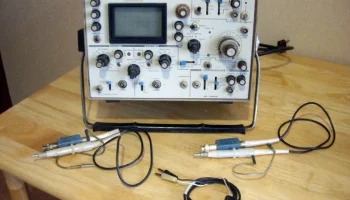

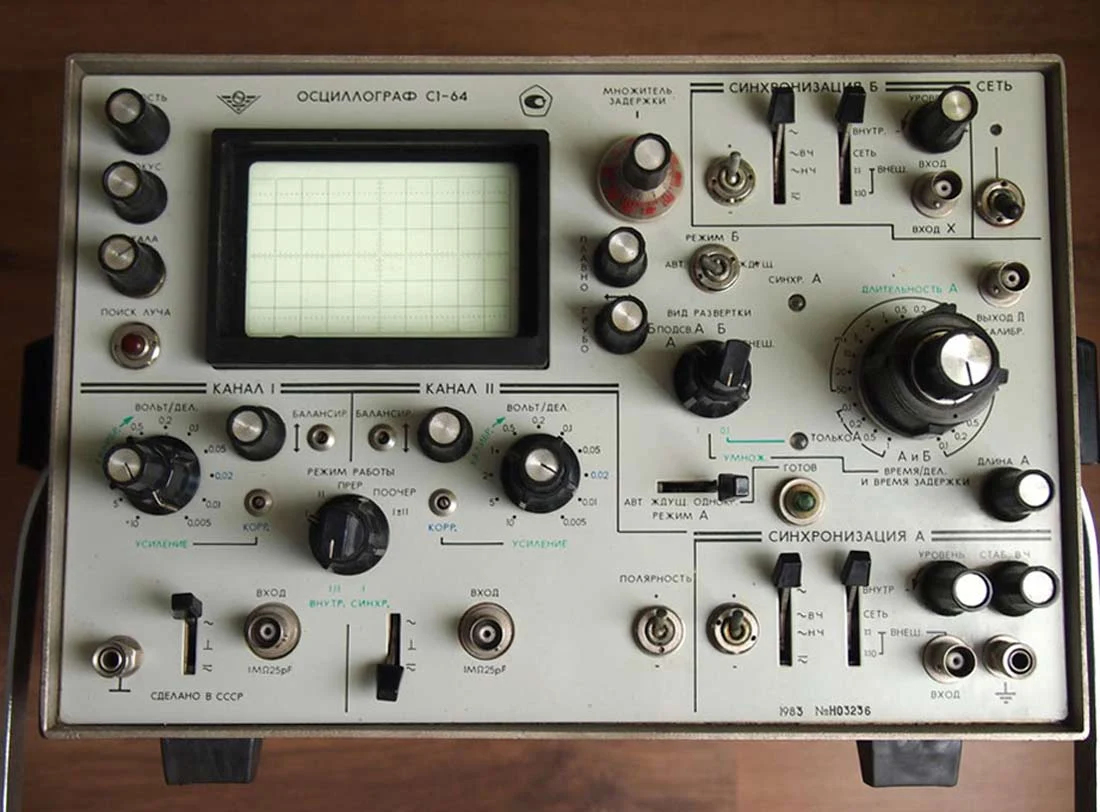

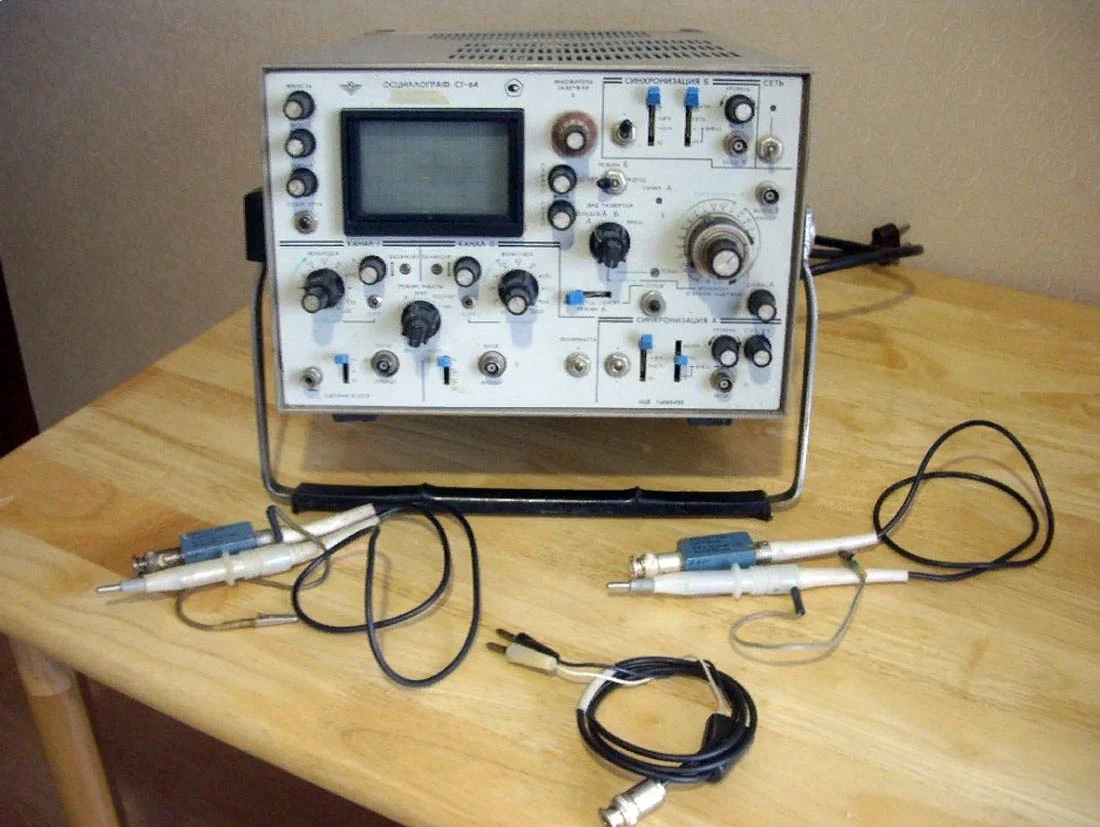

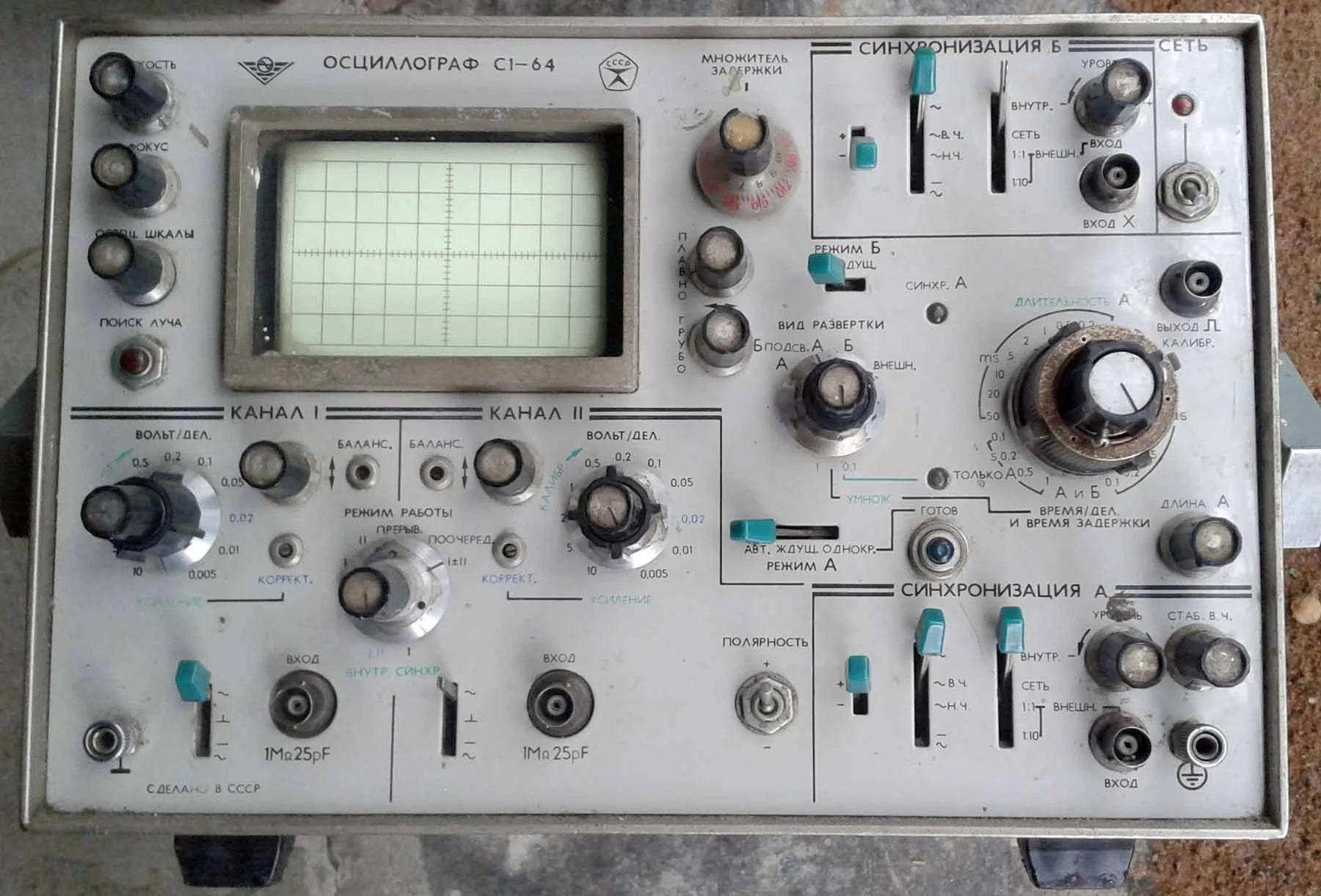

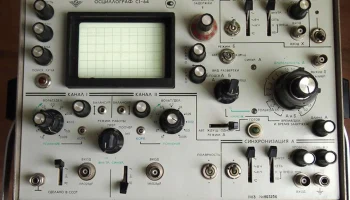

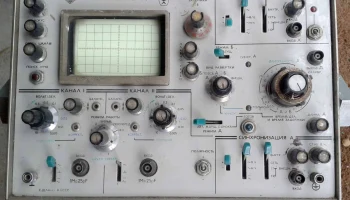

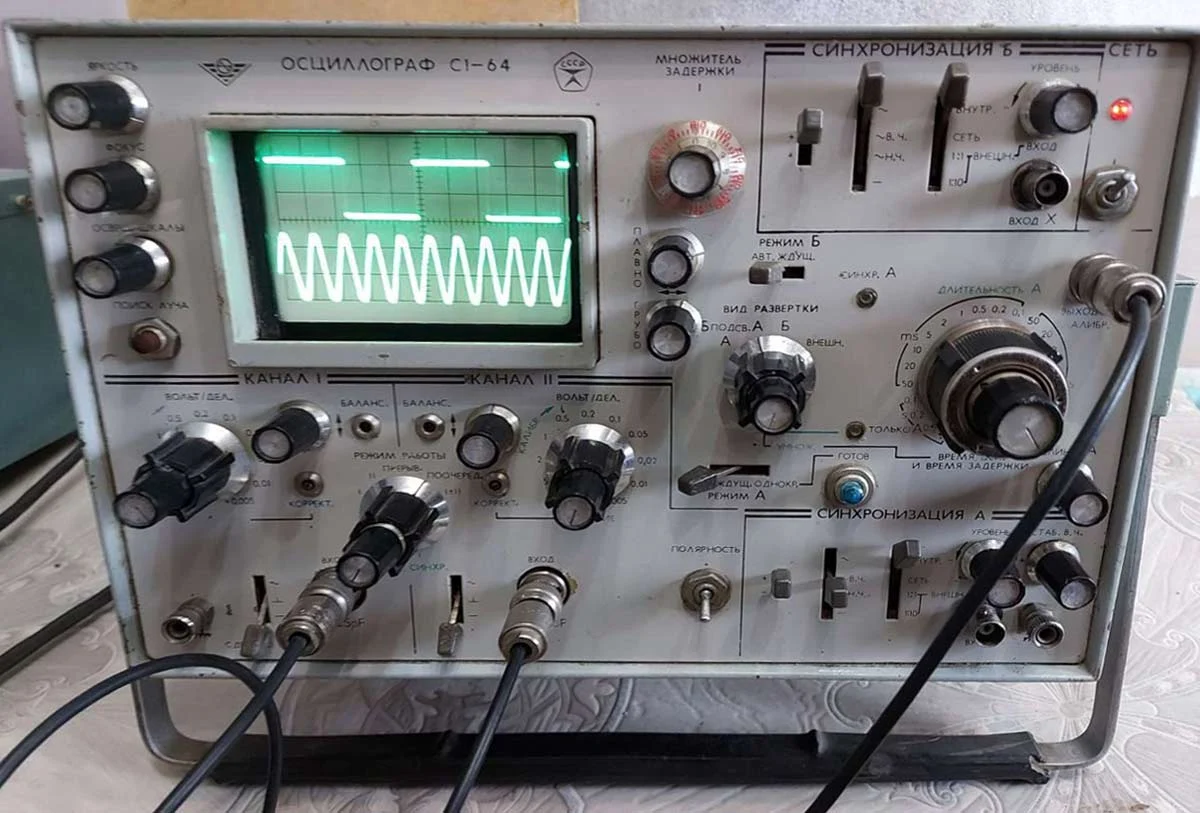

Описание осциллографа «С1-64»

Год выпуска: 1972
Производитель: Червоноградский завод радиоаппаратуры
Назначение: исследование формы электрических сигналов
Тип: универсальный двухканальный
Полоса пропускания: 0…50 МГц
Диапазон напряжений: 28 мВ…140 В
Диапазон времени: 40 нс…0,2 с
Чувствительность каналов: 5 мВ/дел…10 В/дел
Входное сопротивление: 1 МОм
Калибратор: сигнал меандр 2 МГц, напряжение 10 В

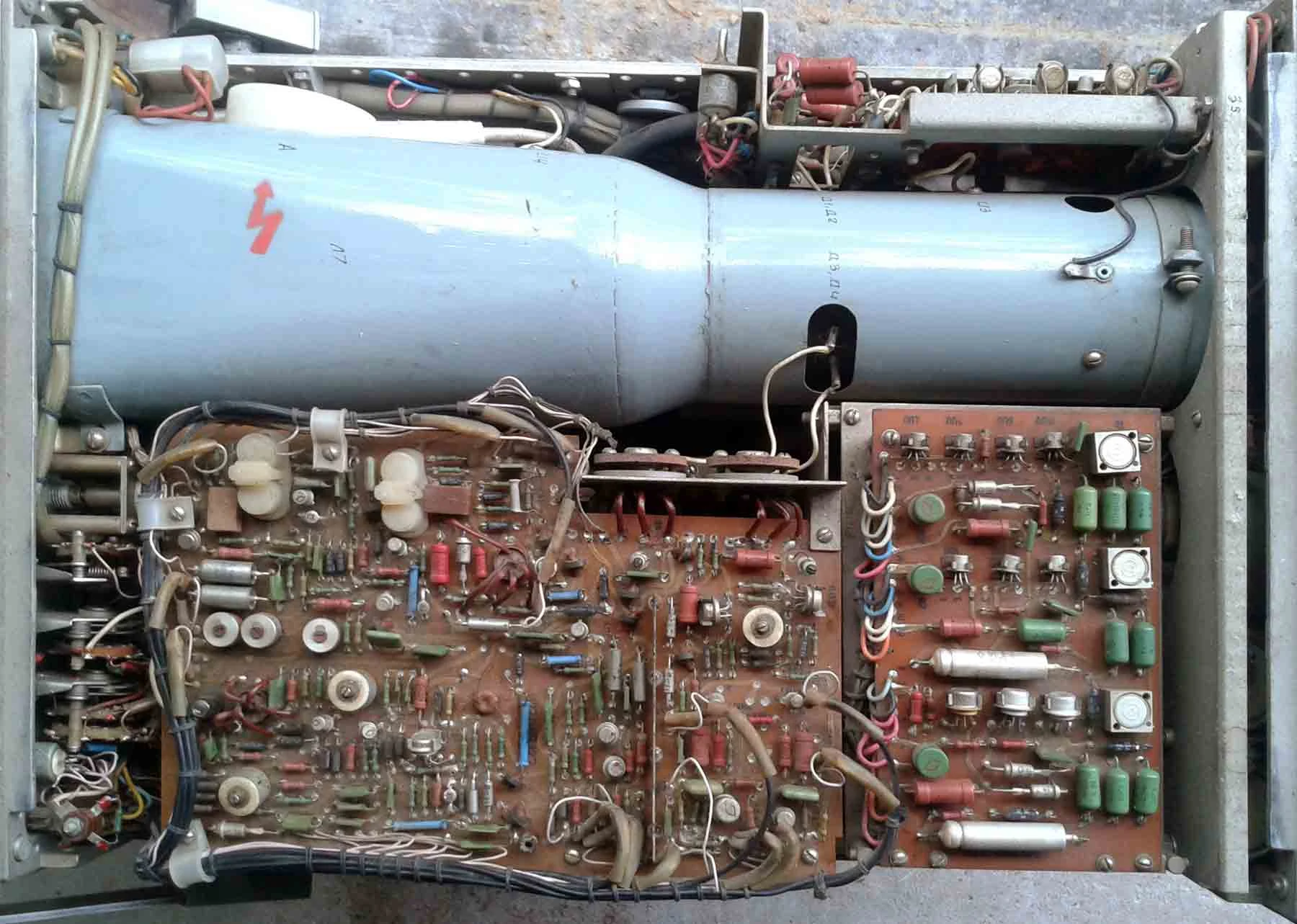

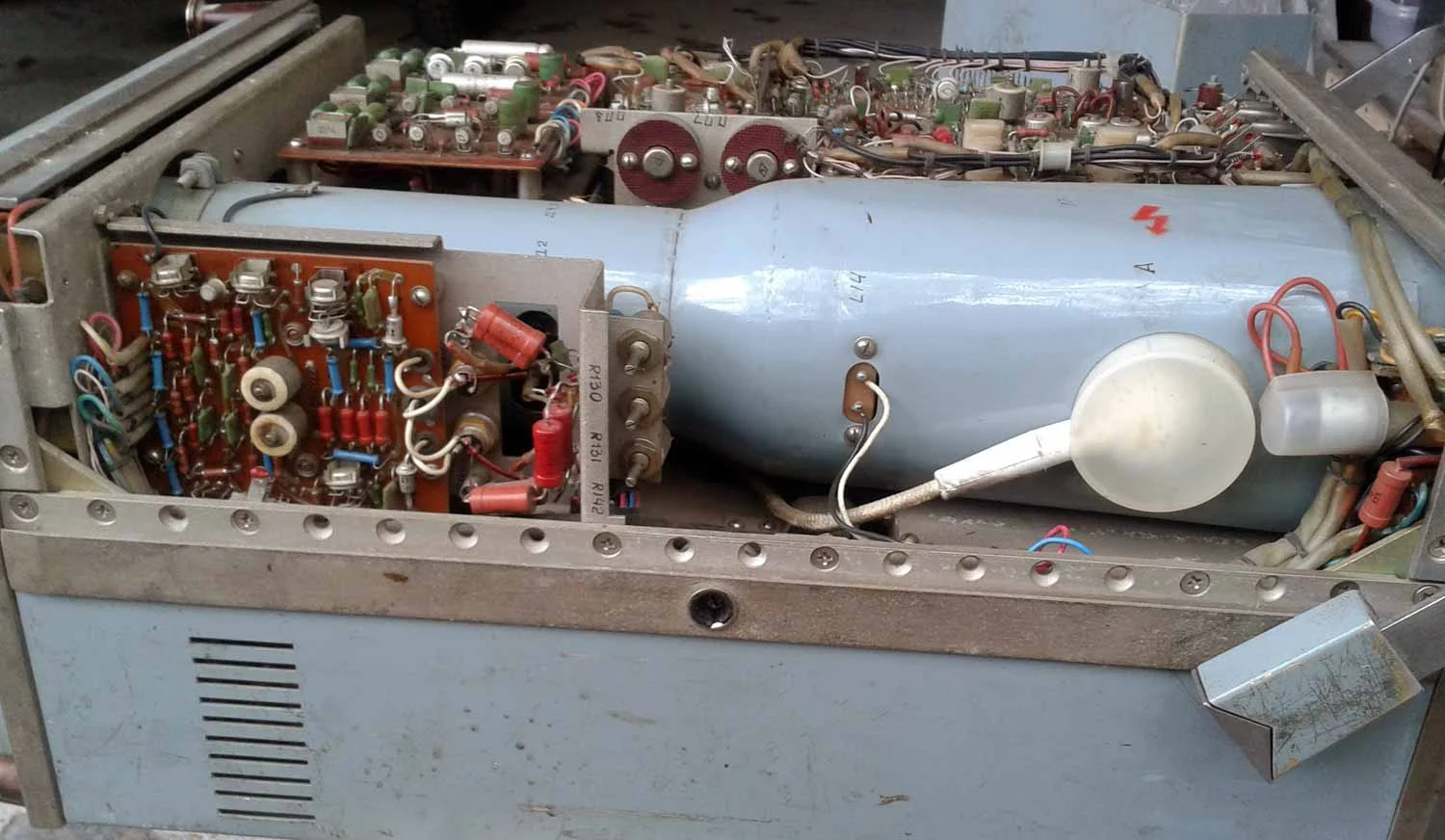

ЭЛТ тип: 11ЛО1И
Рабочая площадь экрана: 80 × 48 мм

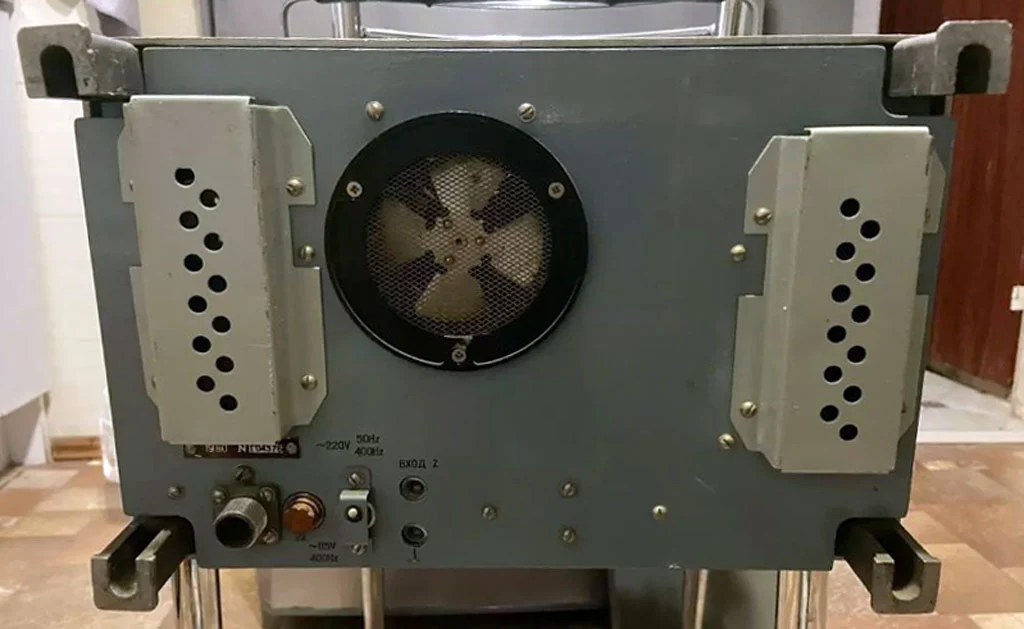

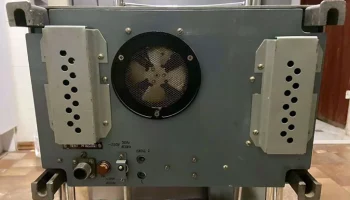

Источник питания: сеть переменного тока 220 В (50 Гц), 220 В (400 Гц) либо 115 В (400 Гц)
Потребляемая мощность: 150 ВА
Габариты: 354 × 220 × 500 мм
Масса: 19 кг
Документация: инструкция по эксплуатации, схемы осциллографа
Составитель документации: Владимир Степанович Шумский, г. Москва
