С1-72 (1974)

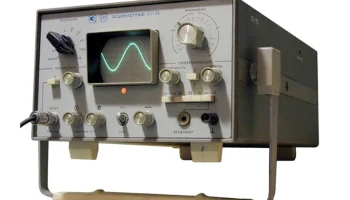

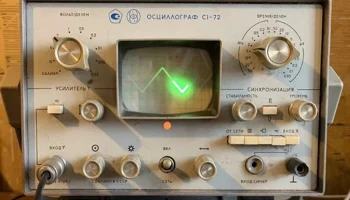

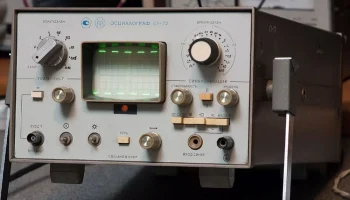

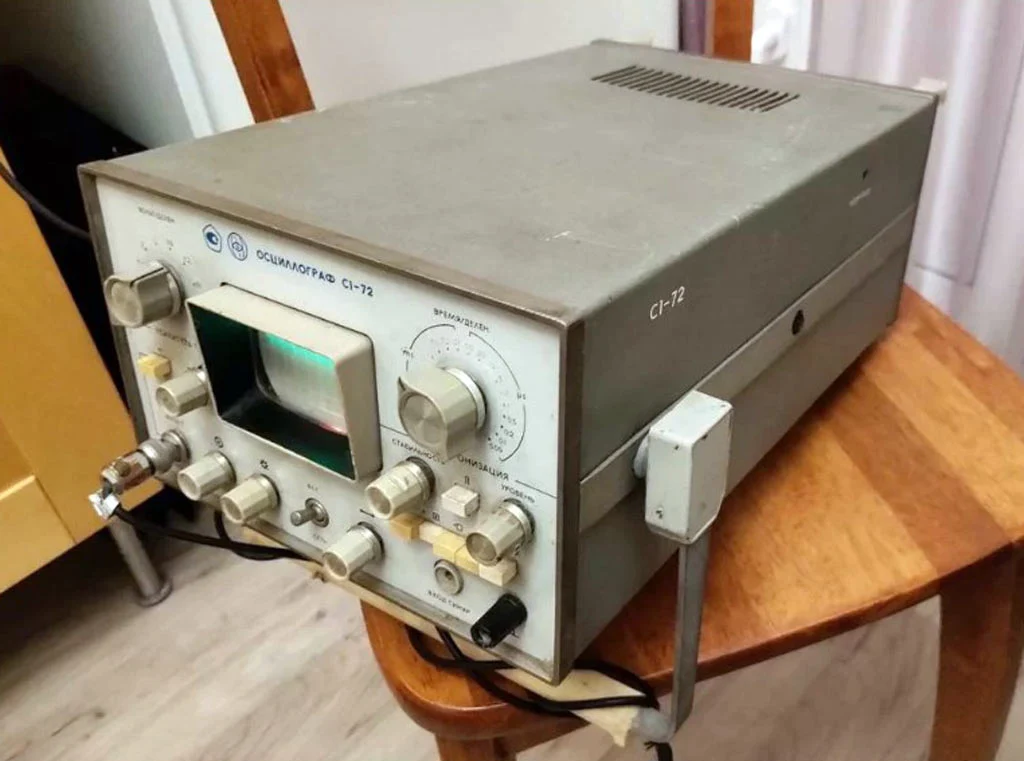

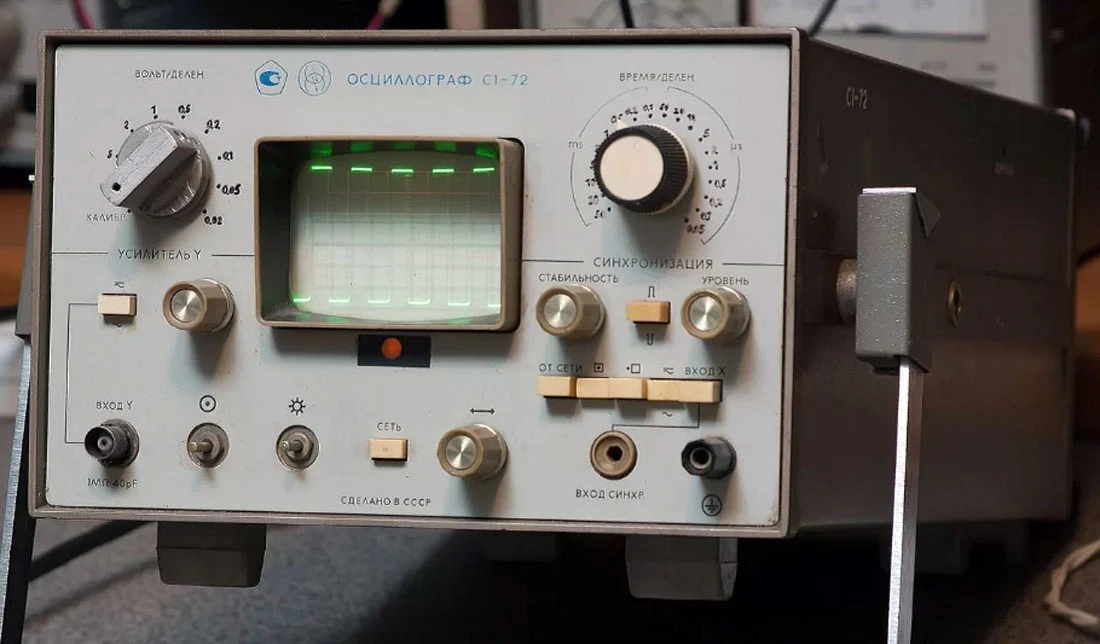

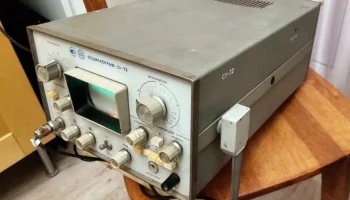

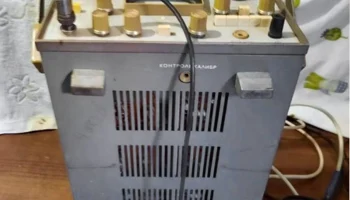

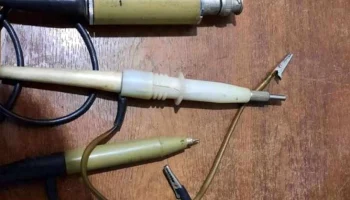

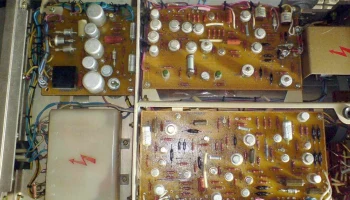

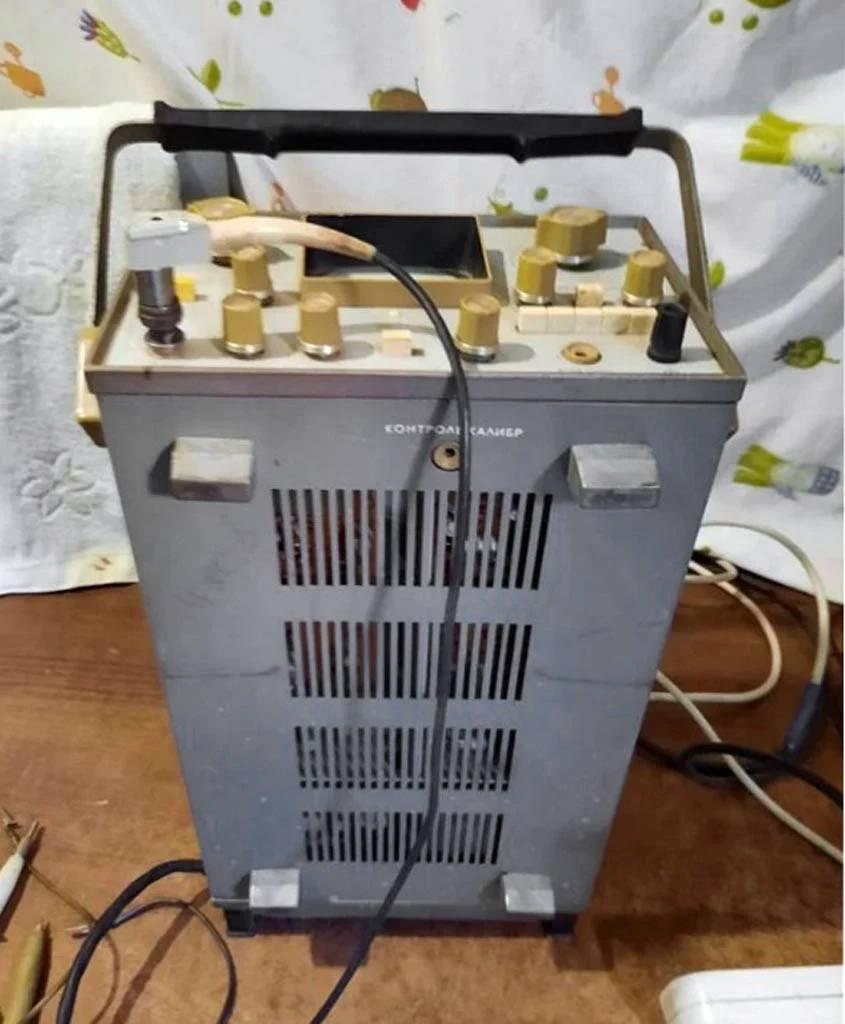

Осциллограф С1-72

Год выпуска: 1974
Производитель: Брянский завод «Электроаппарат»

Назначение: исследование электрических процессов через визуализацию и измерение временных интервалов и амплитуд сигналов.

Технические характеристики:
— Диапазон измерений временных интервалов: от 0,2 мкс до 500 мс;

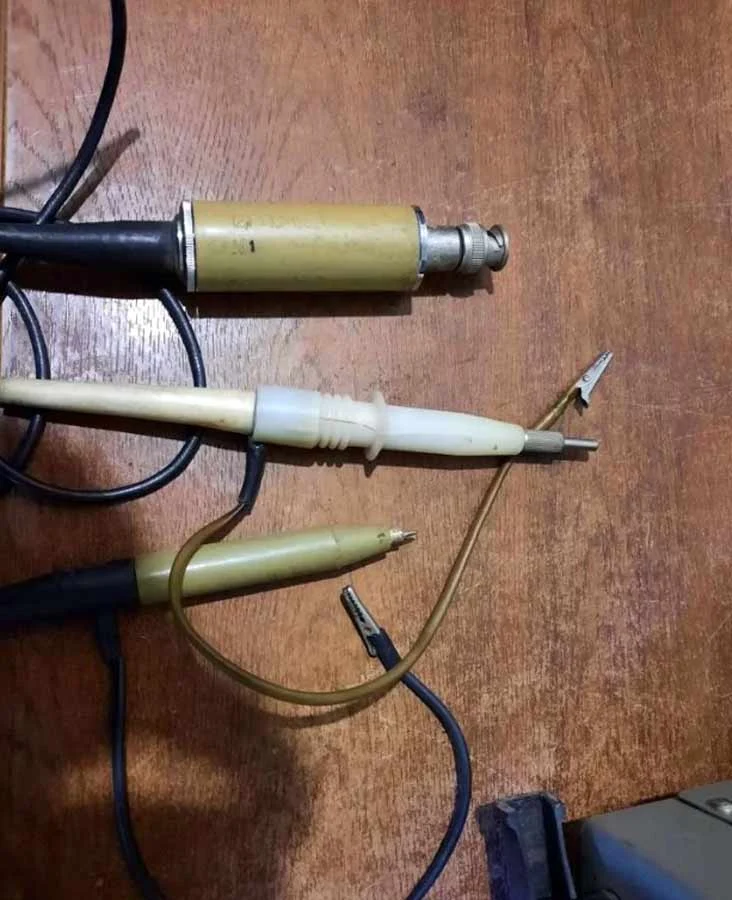

— Диапазон измерений амплитуды: от 40 мВ до 60 В (с выносным делителем до 500 В);
— Полоса пропускания вертикального канала: 0…10 МГц;
— Входное сопротивление усилителя вертикального отклонения: 1 МОм ±3 % с параллельной емкостью 10 пФ ±10 %;
— Тип электронно-лучевой трубки: 8ЛО4И;

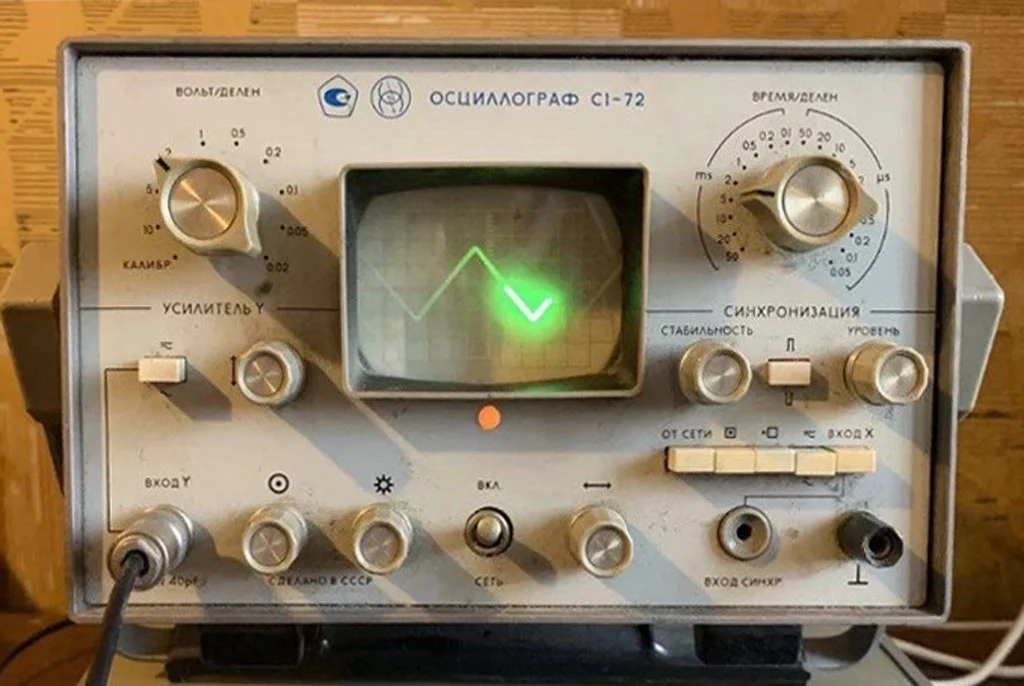

— Калибратор амплитуд и временных интервалов: выдает сигнал «меандр» амплитудой 0,6 В и частотой 1 кГц с точностью ±2,5 %;

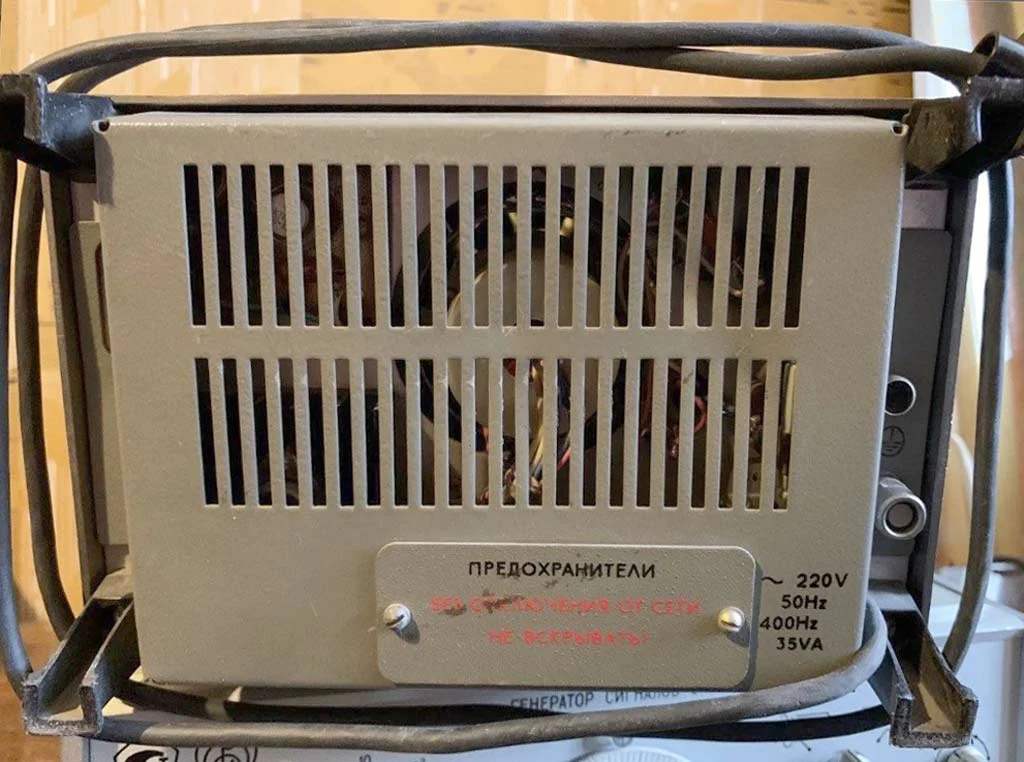

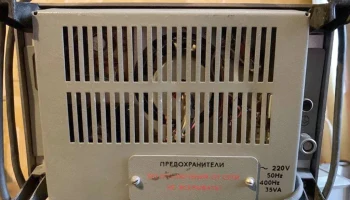

— Источник питания: сеть переменного тока 220 В ±10%, частота 50 Гц или 220/115 В при частоте 400 Гц; также возможен источник постоянного напряжения 24 В;
— Потребляемая мощность от сети переменного тока: не более 35 ВА;
— Потребляемый ток от постоянного источника: не более 0,75 А;
— Размеры: 140 × 225 × 360 мм;
— Вес: около 8,5 кг.

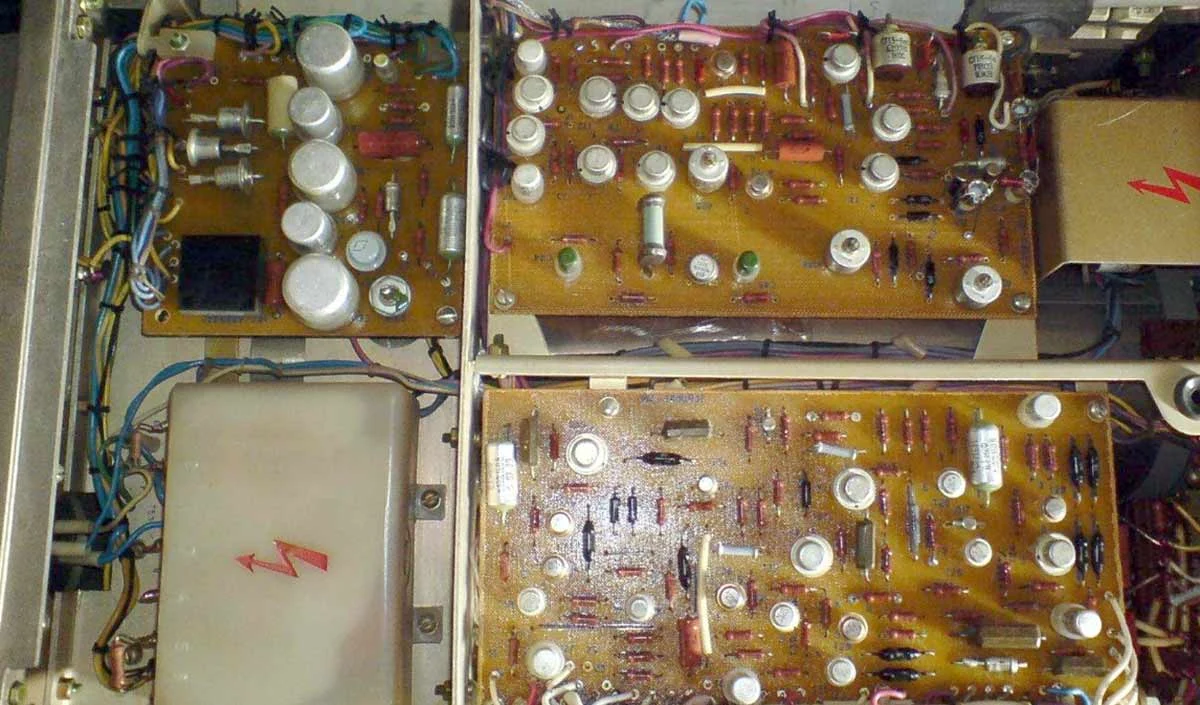

Документация: инструкция по эксплуатации, электрические схемы.
