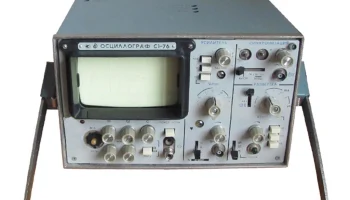

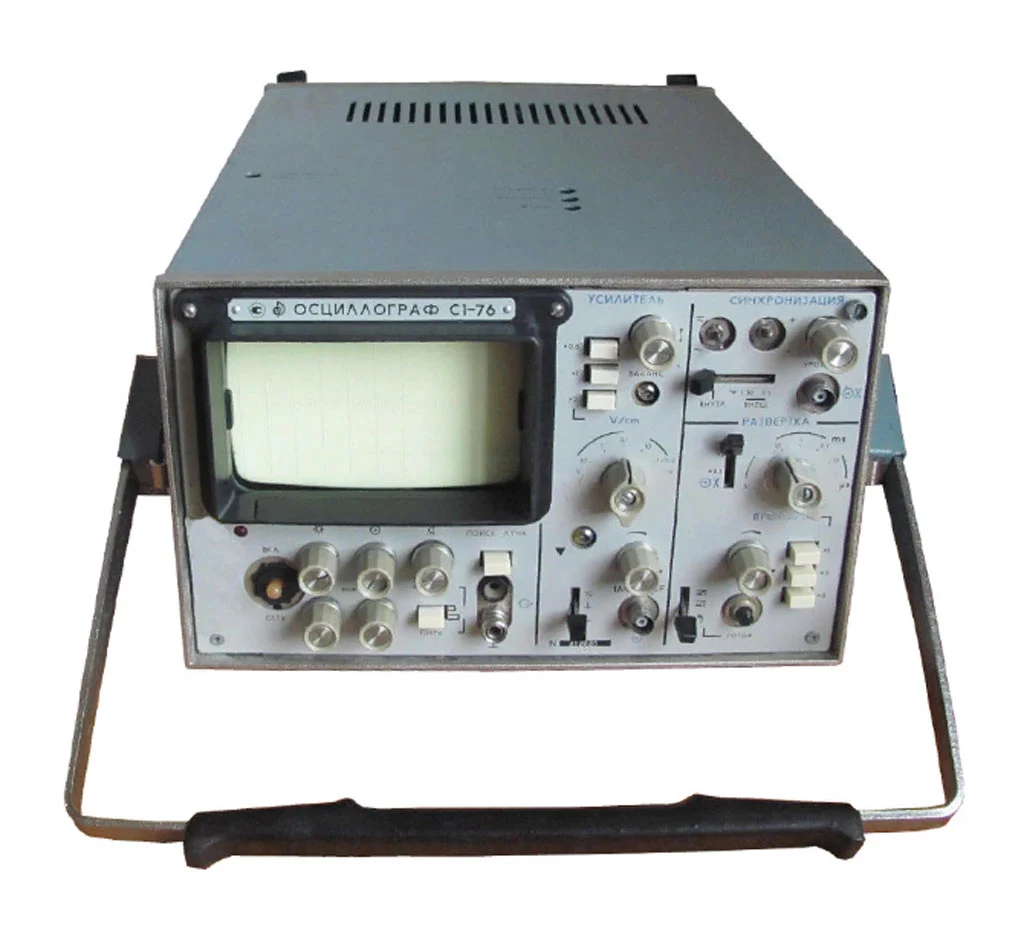

С1-76 (1976)

## Характеристики осциллографа С1-76

### Назначение и область применения

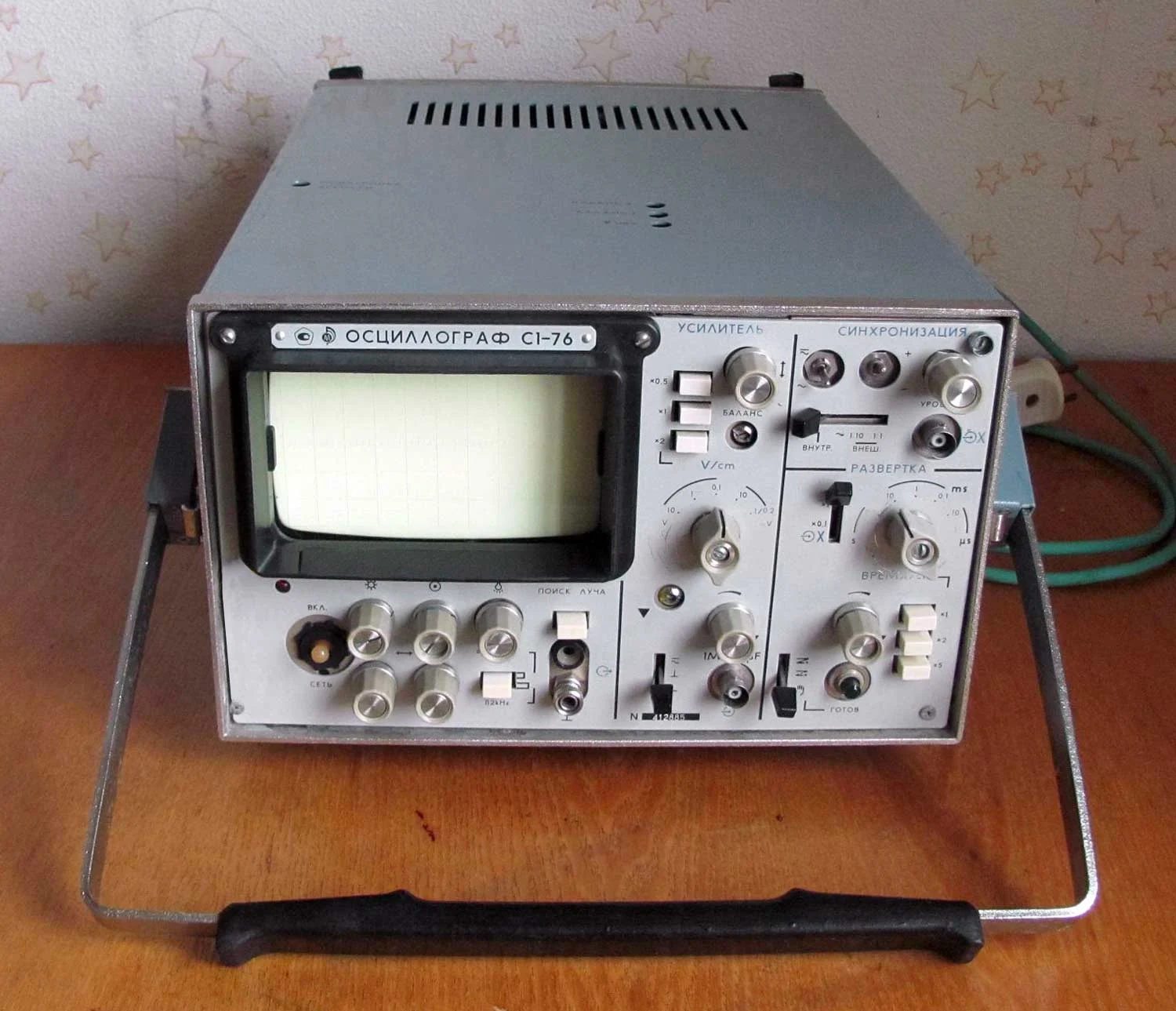

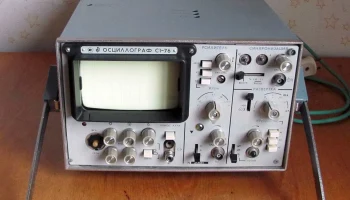

Универсальный осциллограф «С1-76», выпущенный в 1976 году Минским ПО «Калибр», предназначен для анализа формы электрических сигналов через визуализацию и измерение их амплитуды и временных параметров в диапазоне частот от 0 до 1 МГц. Применим в разработке радиоаппаратуры, контроле эксплуатационных характеристик радиоустройств, а также в научных исследованиях и технике.

### Основные технические параметры
— **Тип входа**: открытый или закрытый вход усилителя вертикального отклонения.
— **Входное сопротивление**: 1 МОм.
— **Входная емкость**: 45 пФ.
— **Максимальный размах рабочего сигнала**:
— Без делителя – 120 В.
— С выносным делителем – 400 В.
— **Максимальное постоянное напряжение на закрытом входе**: 300 В.

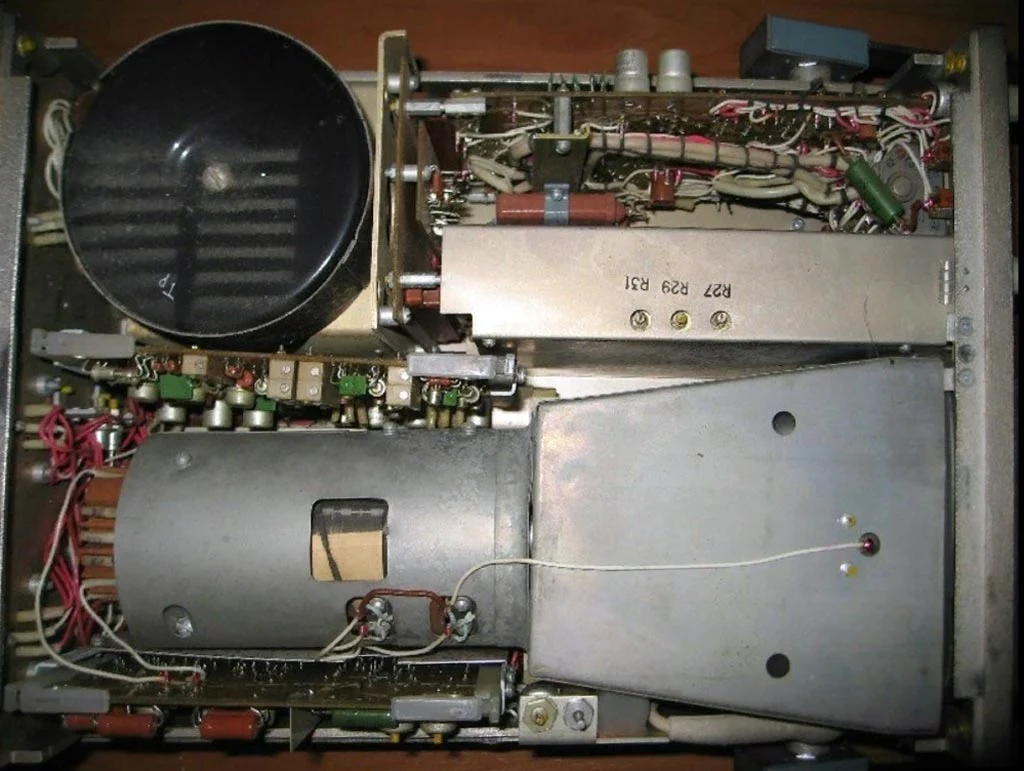

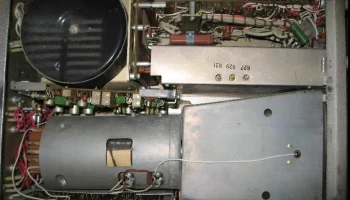

— **Экранированная электронно-лучевая трубка**: 13ЛО18В.

### Источник питания и энергопотребление

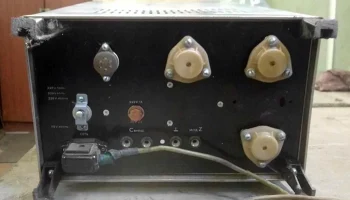

Осциллограф питается от сети переменного тока:
— Напряжение: 220 ±10% В (частота 50/60 Гц) либо 115 ±5%, 220 ±5% В (частота 400 Гц).
— Потребляемая мощность: 55 ВА.

### Физические характеристики
— Размеры устройства: 308×180×421 мм.
— Вес: 13 кг.

### Документация и комплект поставки
В комплекте поставляются инструкция по эксплуатации, альбом электрических и монтажных схем, материалы для сайта.
