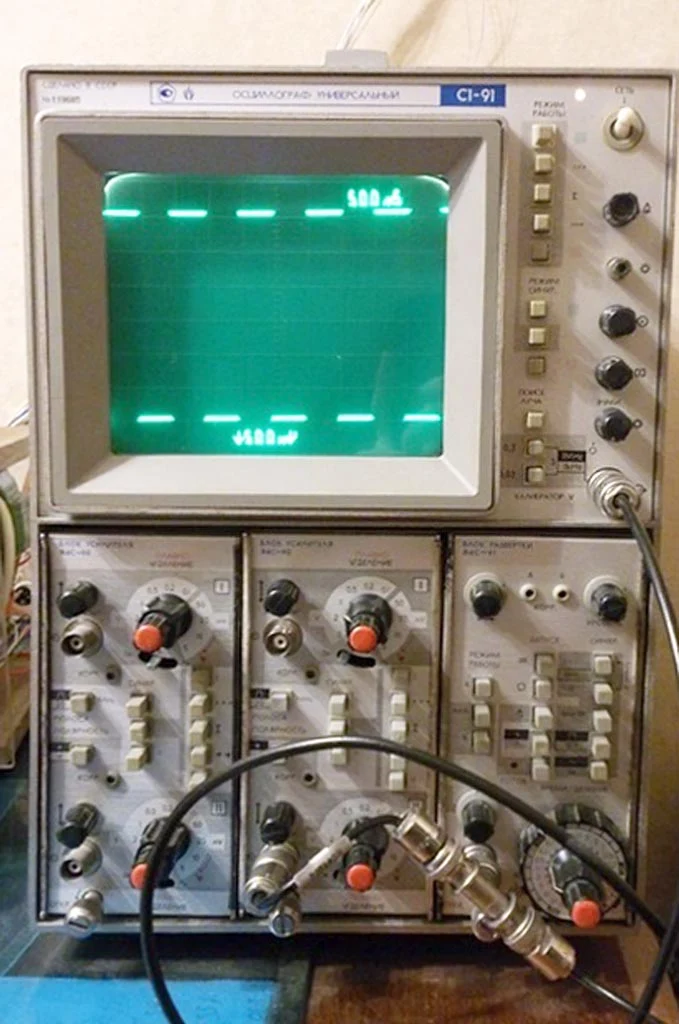

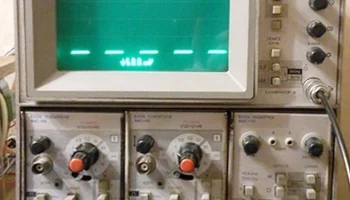

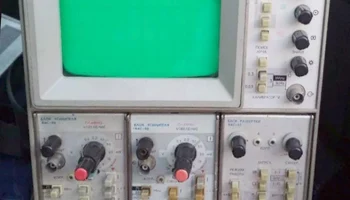

С1-91 (1987)

## Характеристики осциллографа «С1-91»

### Основные параметры
— Производитель: ПО имени 60-летия Октября (Литва), год выпуска – предположительно 1987.
— Назначение: комплексное исследование электрических сигналов.
— Тип дисплея: электронно-лучевая трубка (ЭЛТ) 17ЛО7И.

### Диапазон исследуемых частот
— Полоса пропускания в реальном времени: от 0 до 100 МГц.
— Полоса пропускания при использовании стробоскопического преобразователя: от 0 до 10 ГГц.

### Входные сопротивления
— 1 МОм/20 пФ;
— 10 МОм/10 пФ (с использованием выносного делителя 1:10).

### Экран и режимы работы
— Размер рабочей части экрана: 100×120 мм.
— Режимы запуска развертки: автоколебательный, ждущий, однократный.

### Фотографирование сигнала
— Максимальная скорость фотозаписи: 500 км/с.

### Электропитание и габариты

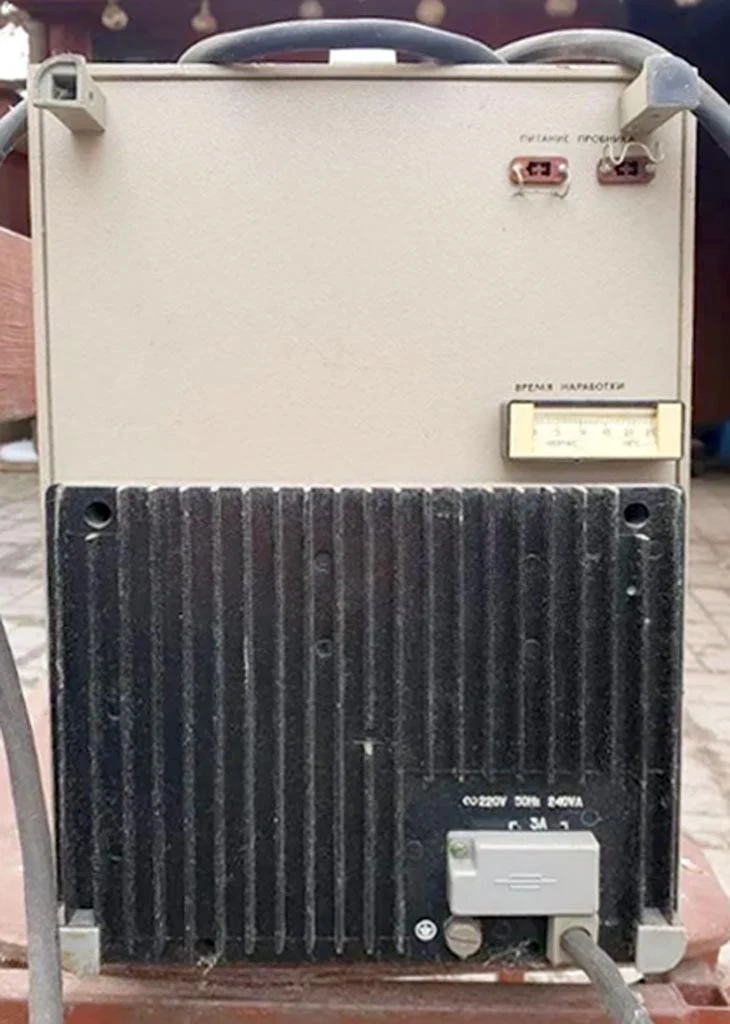

— Напряжение питания: 220 ± 22 В, частота сети: 50 ± 0,5 Гц.
— Потребляемая мощность: 230 ВА.

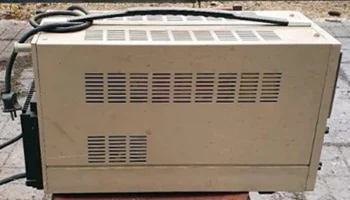

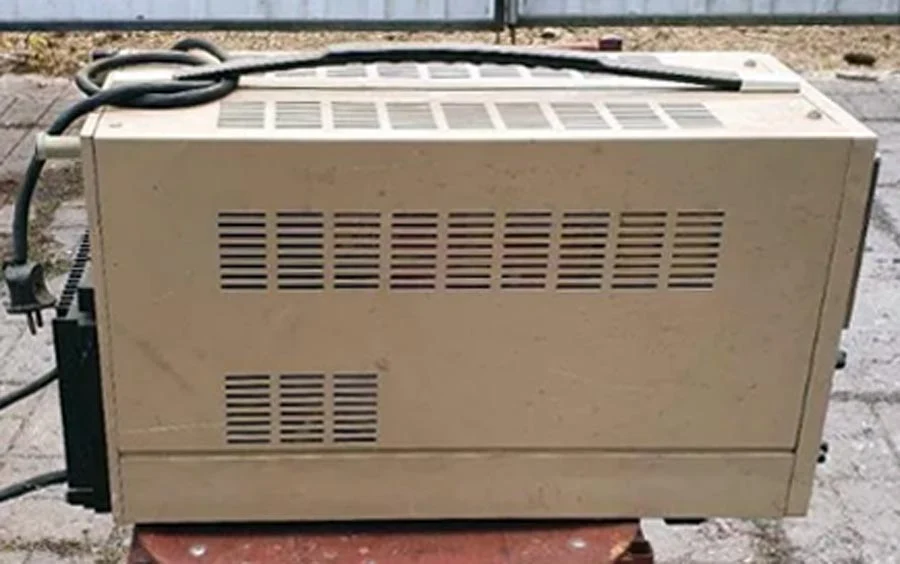

— Размеры устройства: 232×612×344 мм.
— Масса: 20 кг.

### Конструкция и комплектация

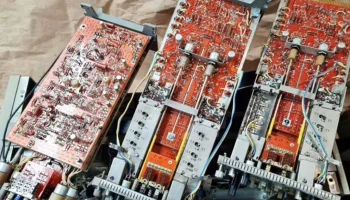

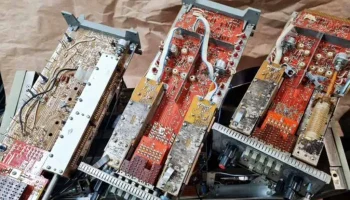

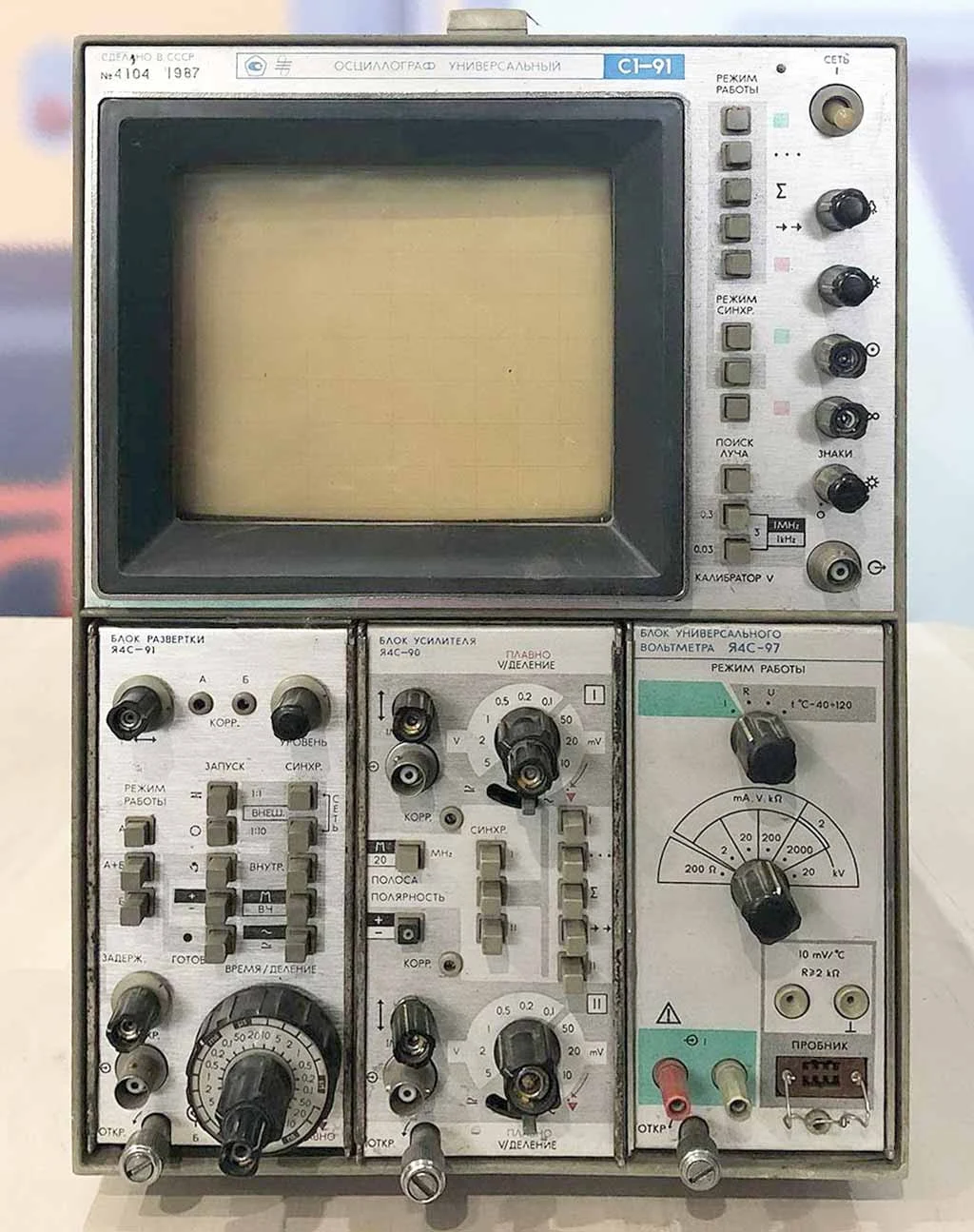

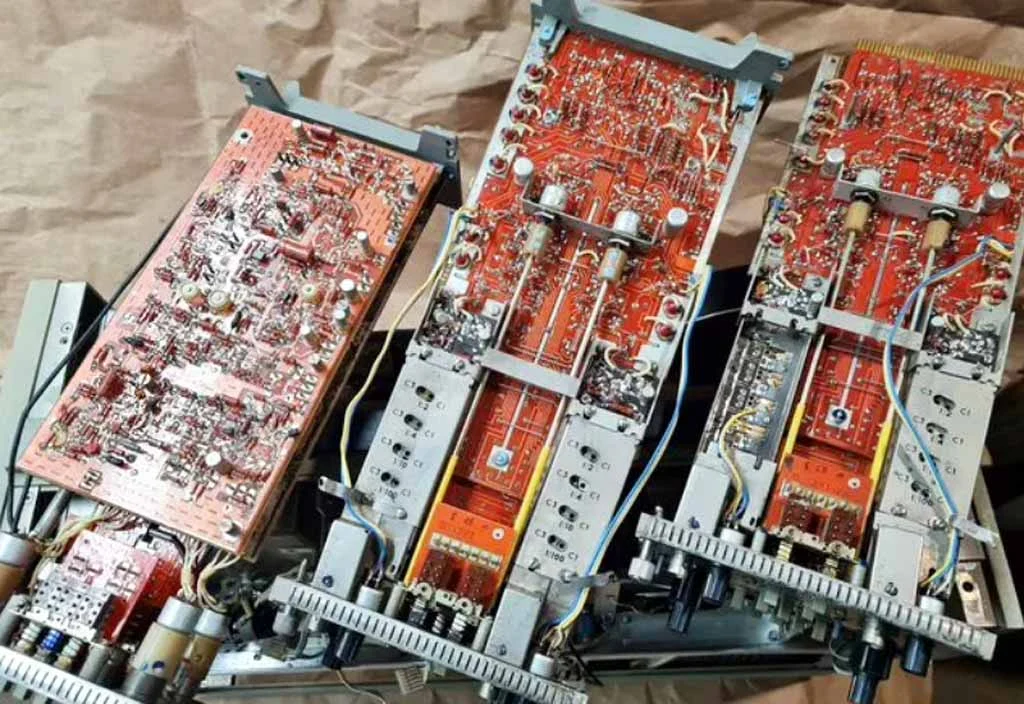

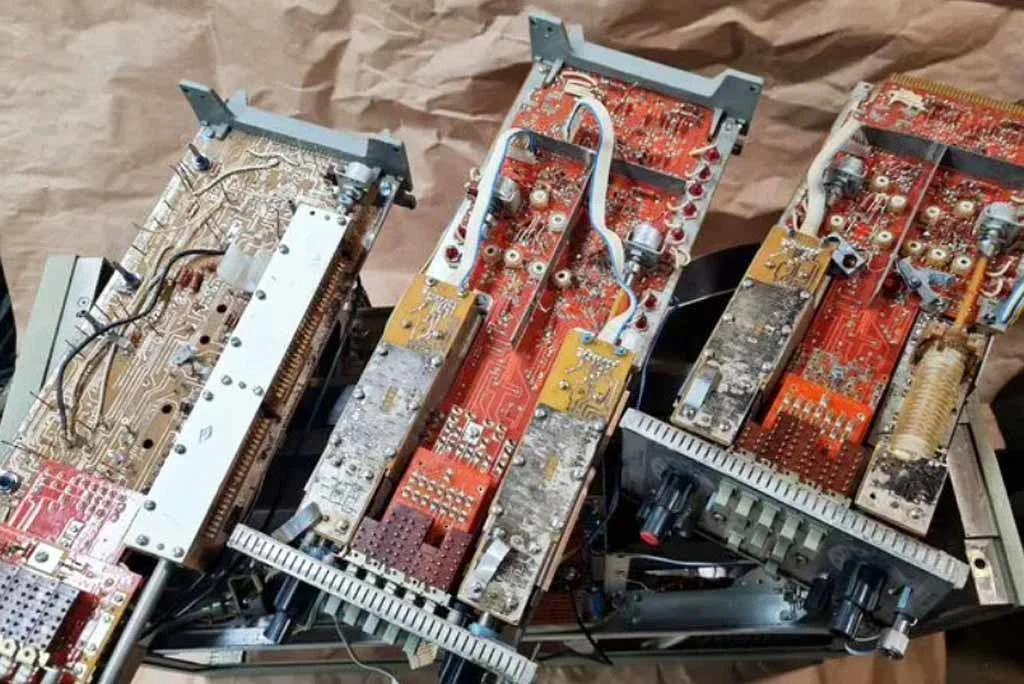

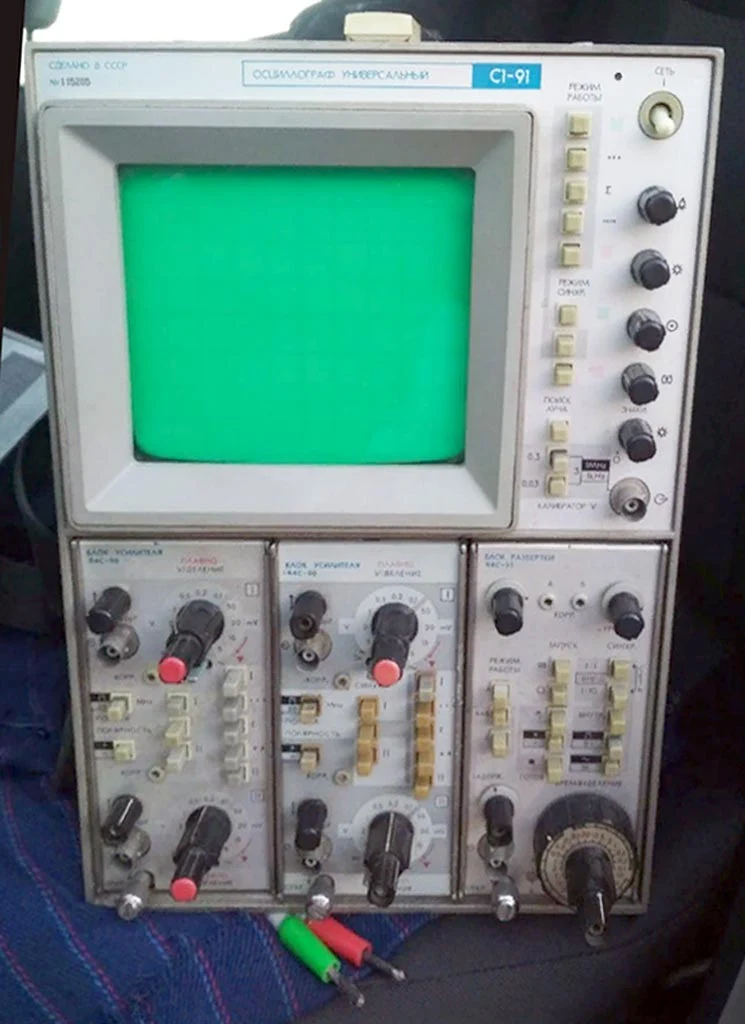

— Осциллограф конструктивно включает базовый прибор и сменные блоки в двух каналах вертикального и одном канале горизонтального отклонения.
— Три отсека предусмотрены для установки дополнительных модулей.
— Включает инструкцию по эксплуатации, описание базового блока и схемы устройства.
