С1-114 (1982)

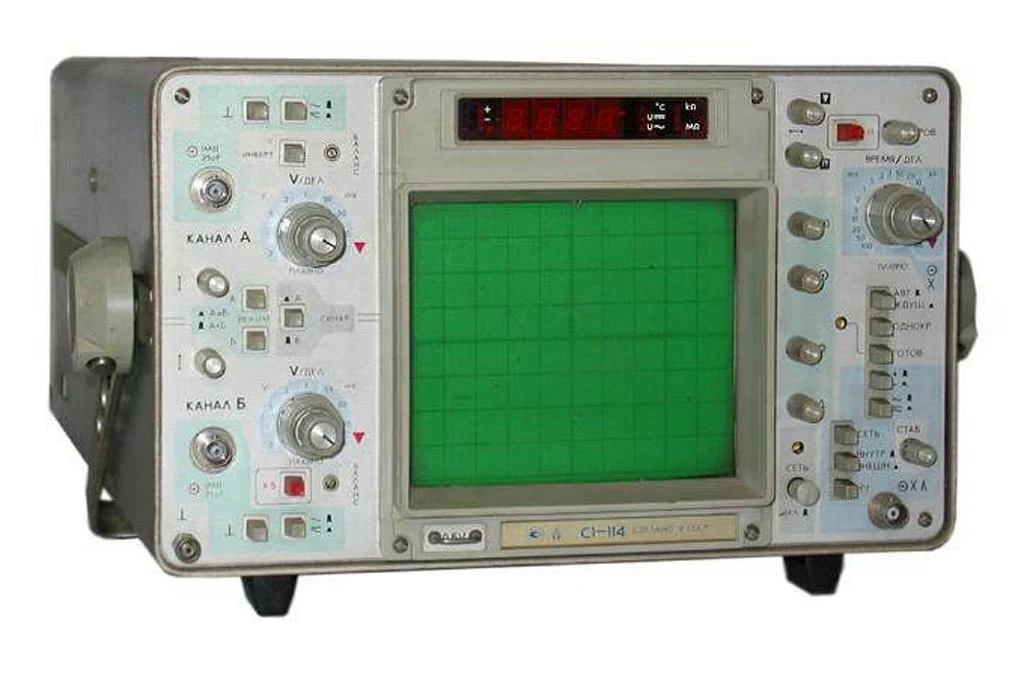

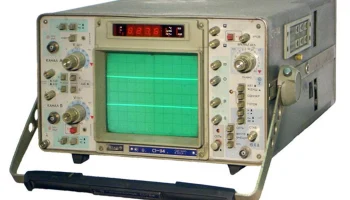

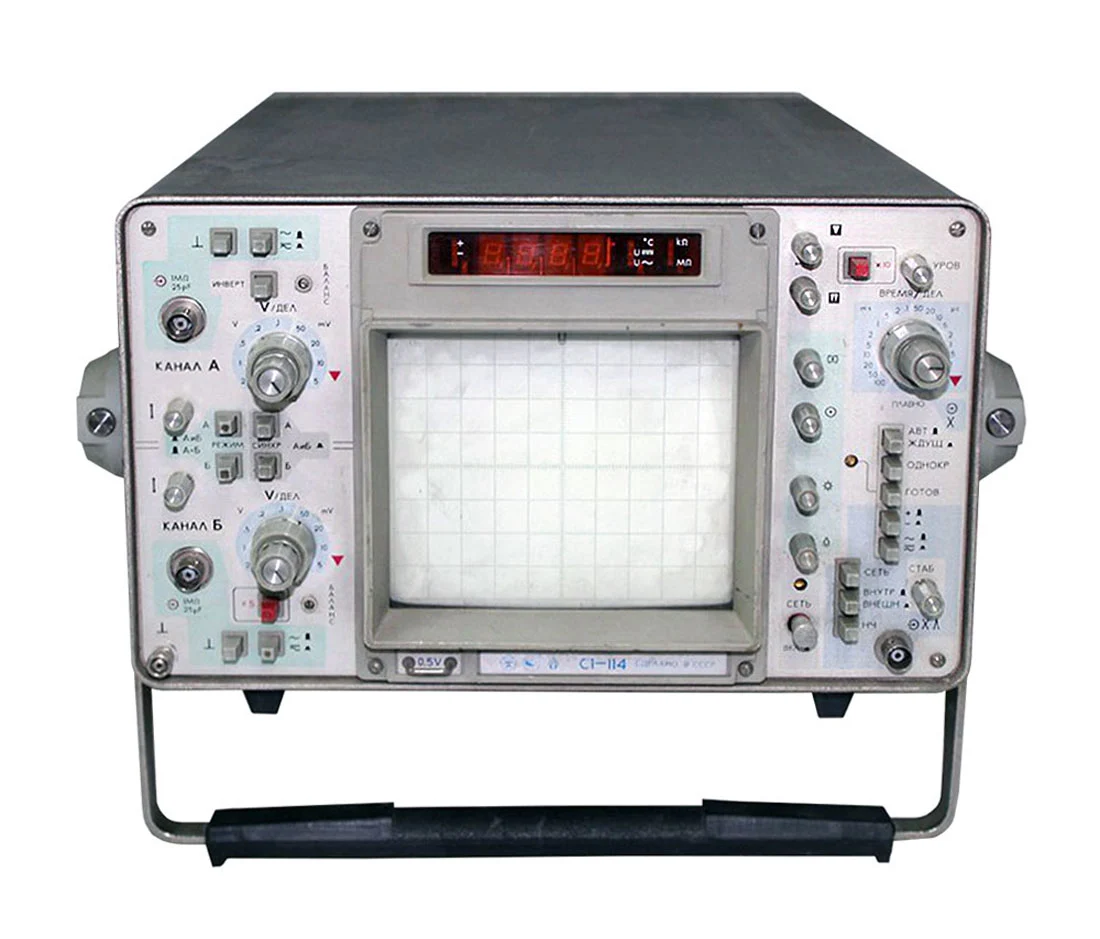

## Описание осциллографа С1-114 (1982 год)

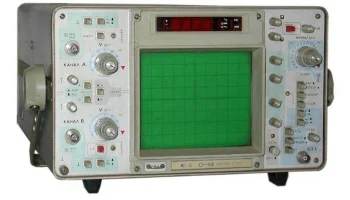

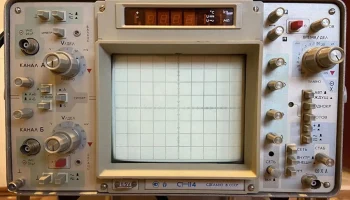

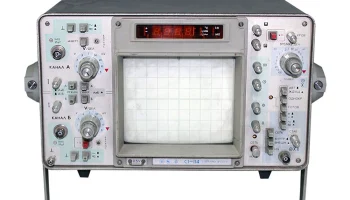

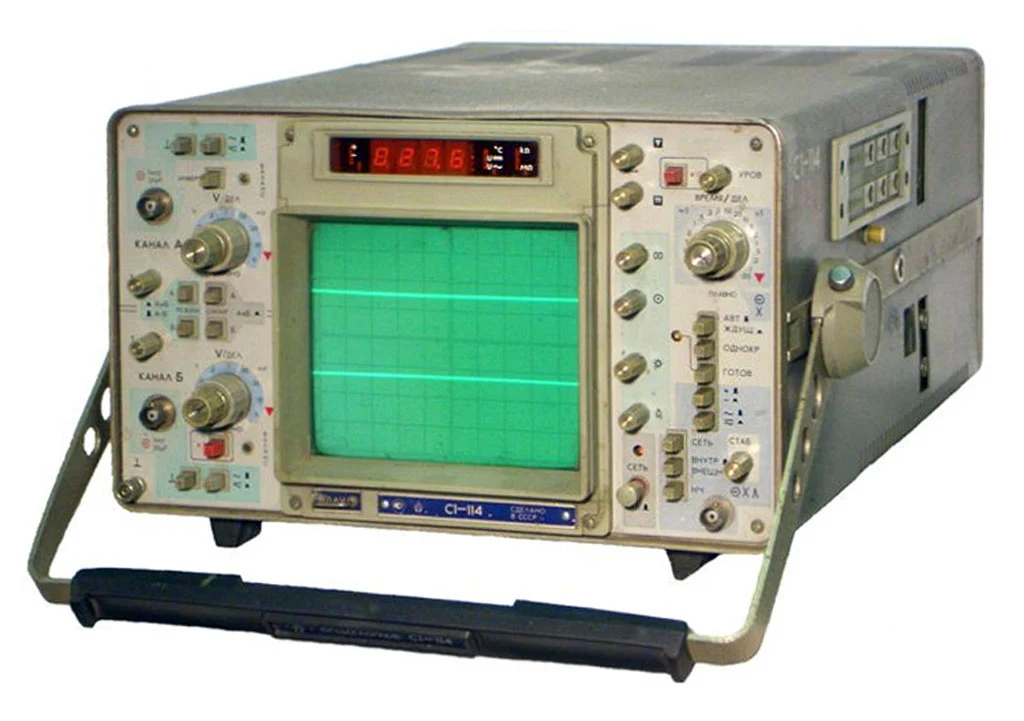

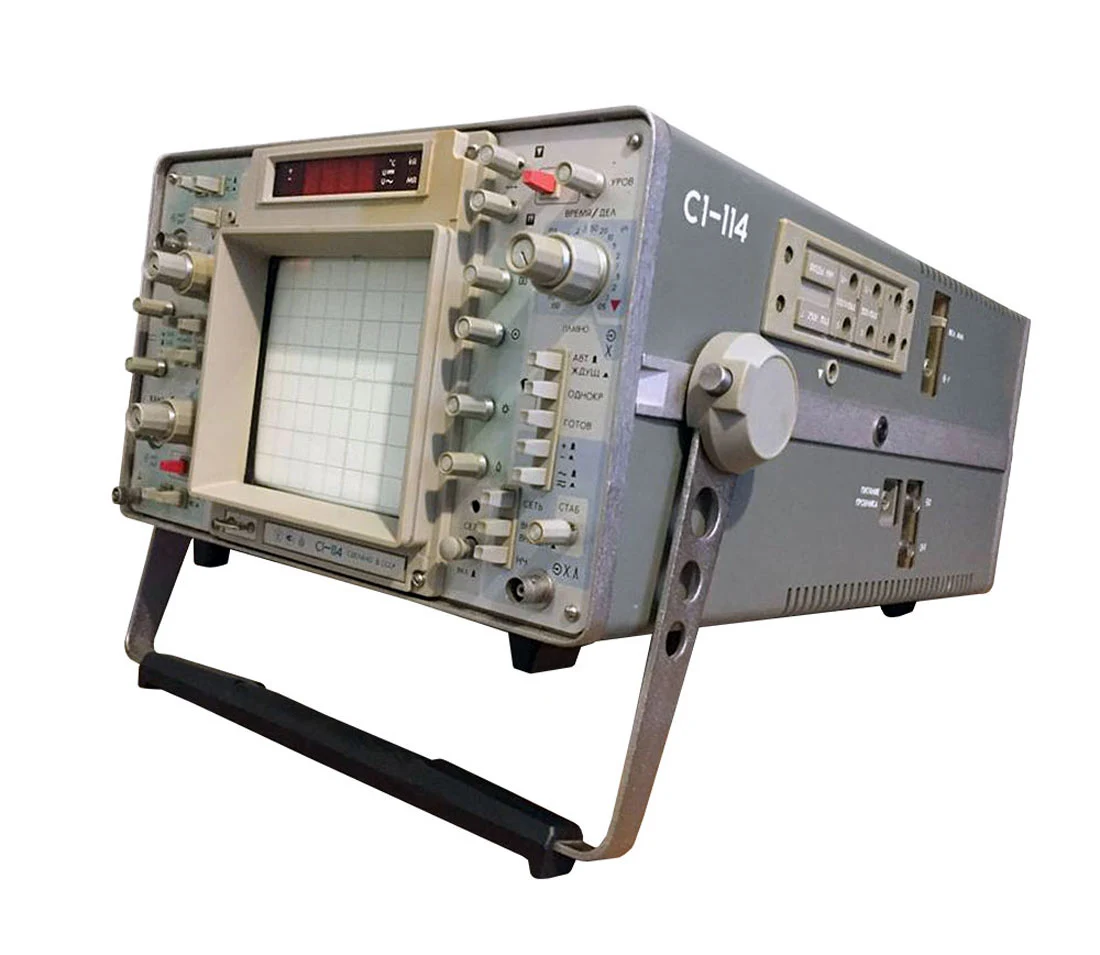

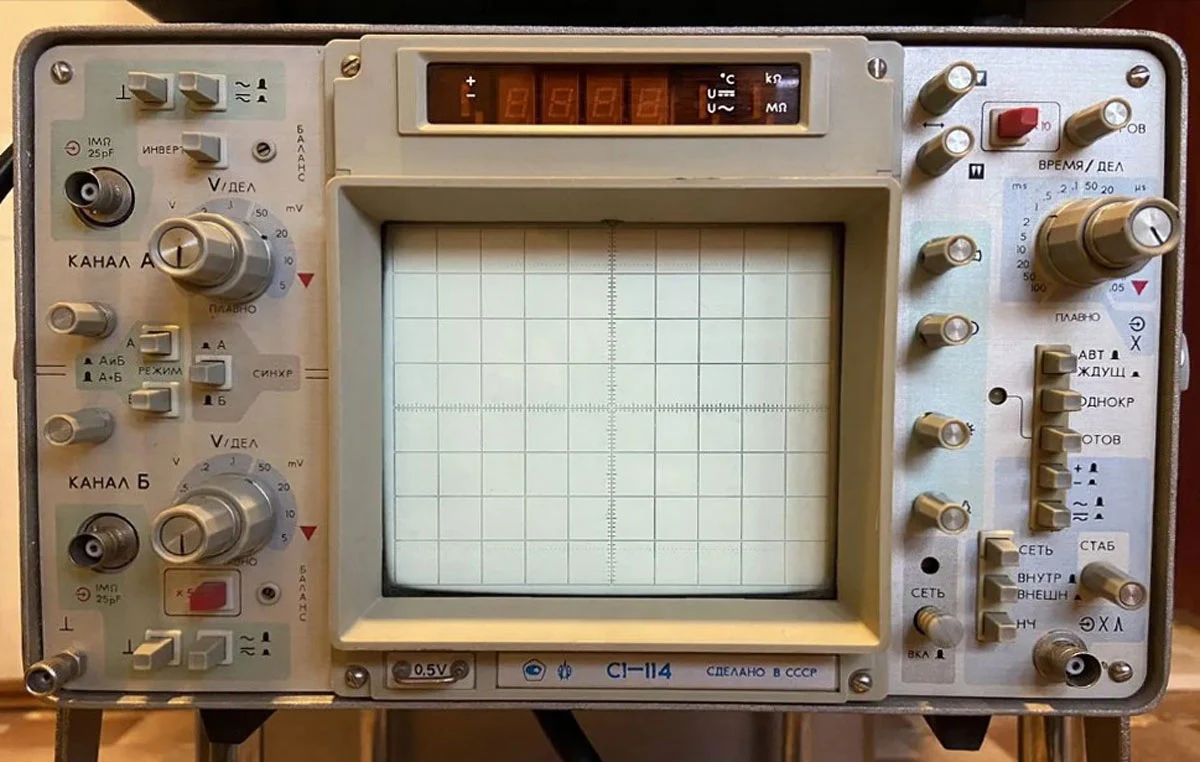

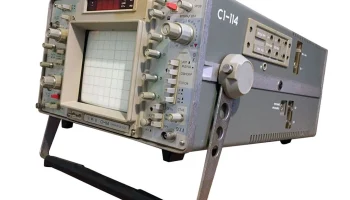

Осциллограф «С1-114», выпущенный Минским ПО имени В.И. Ленина в 1982 году, предназначен для анализа электрических сигналов.

### Основные характеристики:
— Диапазон исследуемых частот: 0–50 МГц;
— Измерение амплитуды сигнала: от 10-2 до 160 В;
— Временные интервалы: от 2·10-8 до 0,8 с.

### Каналы вертикального отклонения:
— Два независимых канала (каналы А и Б);
— Возможны следующие режимы работы: прямой сигнал канала А, инверсия канала А, сумма сигналов каналов А и Б, чередование сигналов каналов А и Б.

### Горизонтальная развертка:
— Автоколебательная, ждущая, однократная.

### Дополнительные функции:

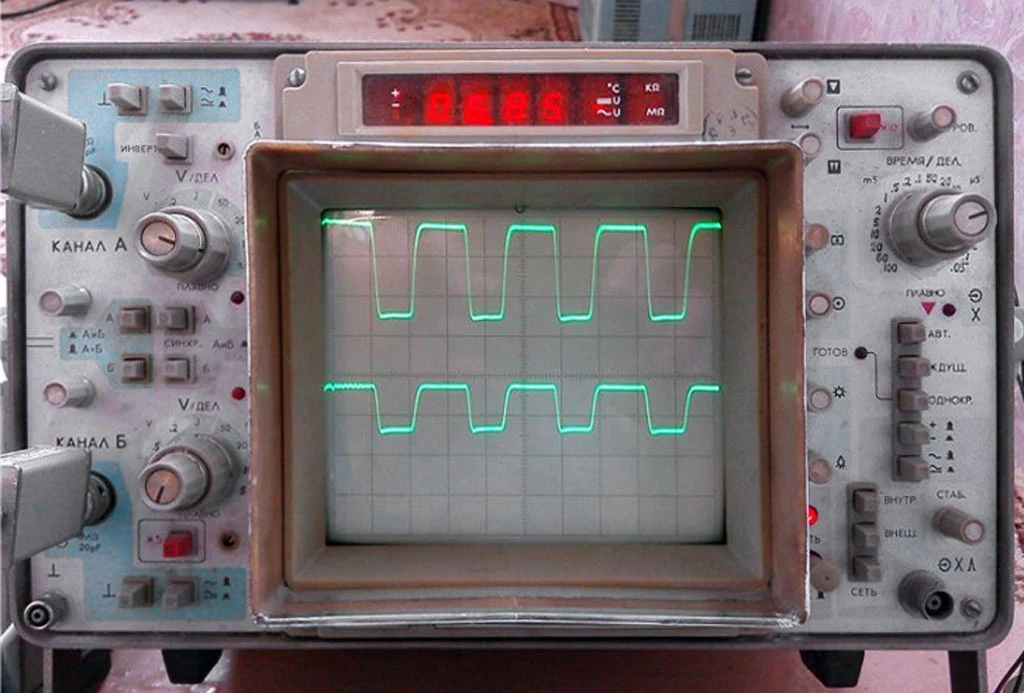

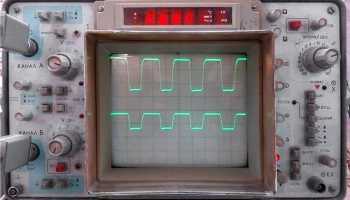

— Генерируемый калибратором меандр частотой 2 кГц и напряжением 0,5 В;

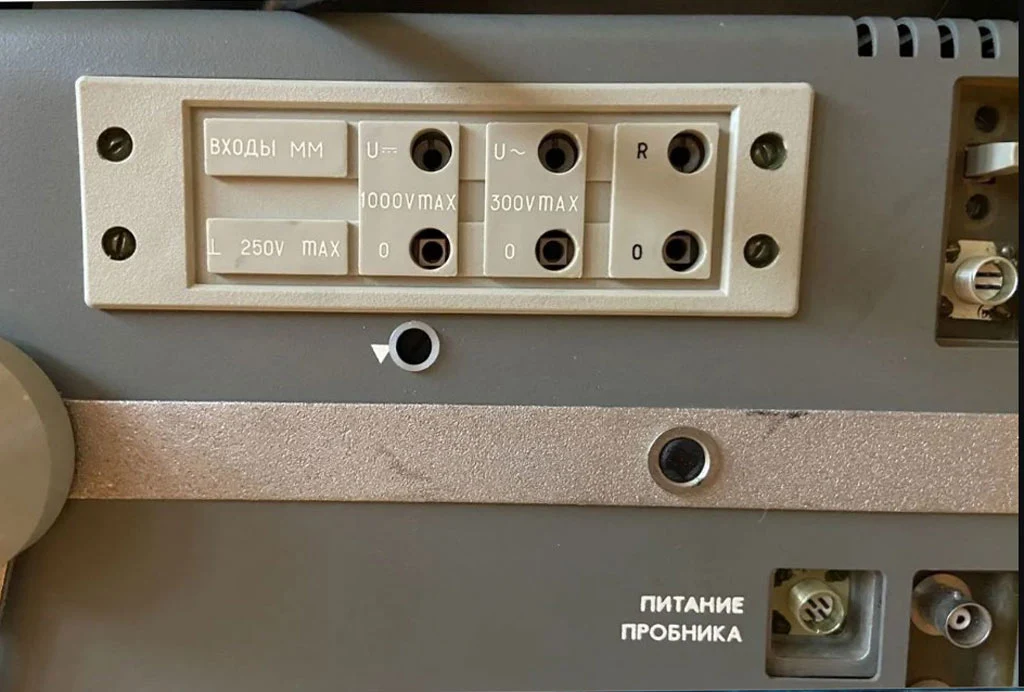

— Цифровой мультиметр со следующими возможностями:
— Постоянное напряжение: от 0,1 мВ до 1000 В;
— Переменное напряжение: от 2 мВ до 300 В при частоте от 20 Гц до 100 кГц;
— Постоянный ток: от 0,1 мкА до 2 А;
— Сопротивление: от 0,1 Ом до 20 МОм;
— Температура: от −30 °C до +60 °C.

### Электропитание:

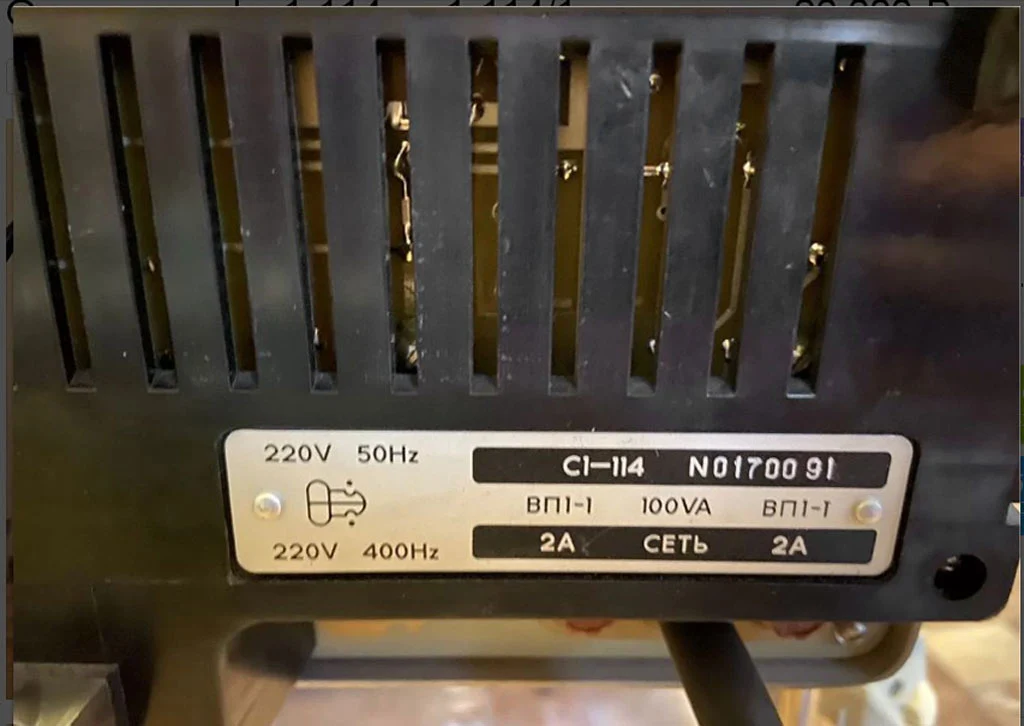

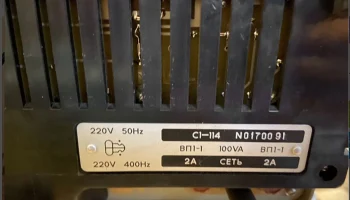

— Источник питания: сеть переменного тока 220 В, частота 50/400 Гц;
— Потребляемая мощность: 90 ВА.

### Физические параметры:
— Размеры: 200 × 348 × 502 мм;
— Вес: 14 кг.

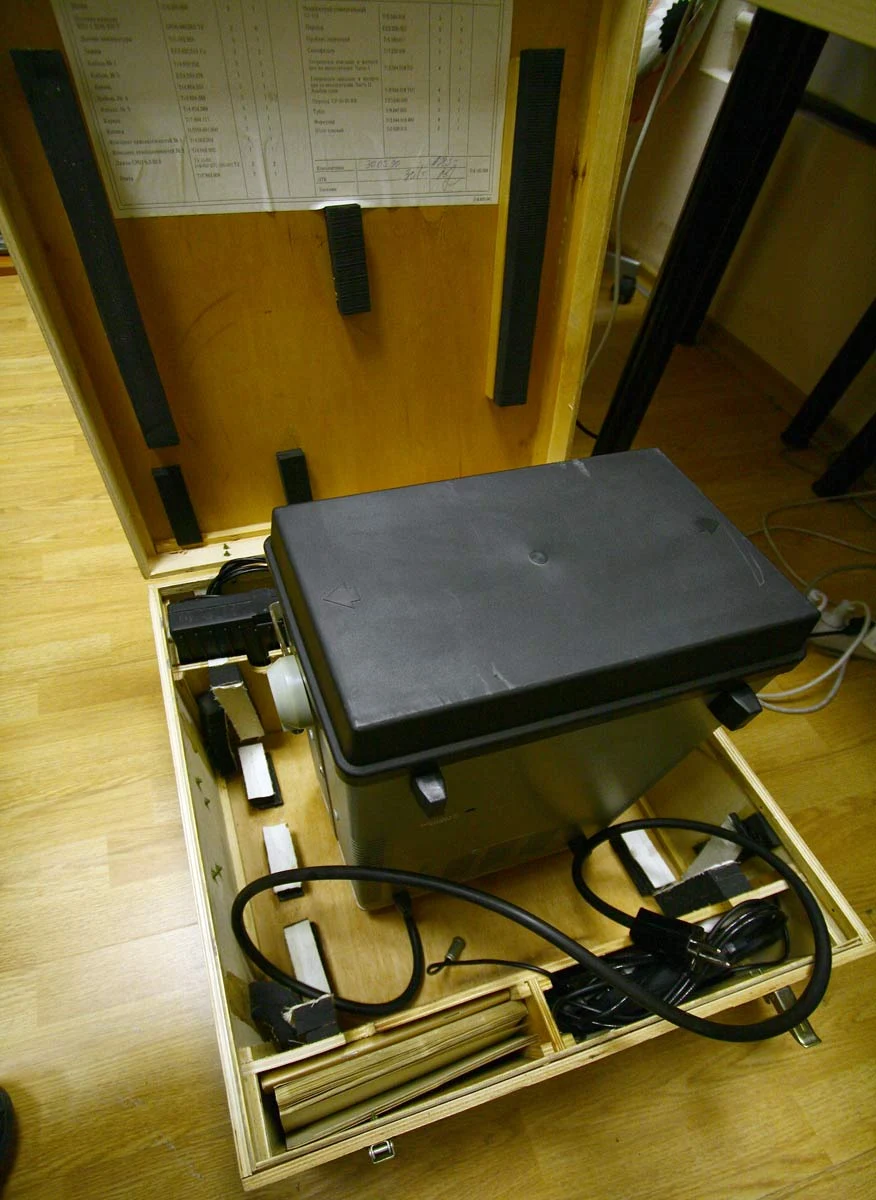

Дополнительно прилагаются инструкция по эксплуатации, альбом схем и материалы Владимира Степановича Шумского из Москвы.
