Сага (1987)

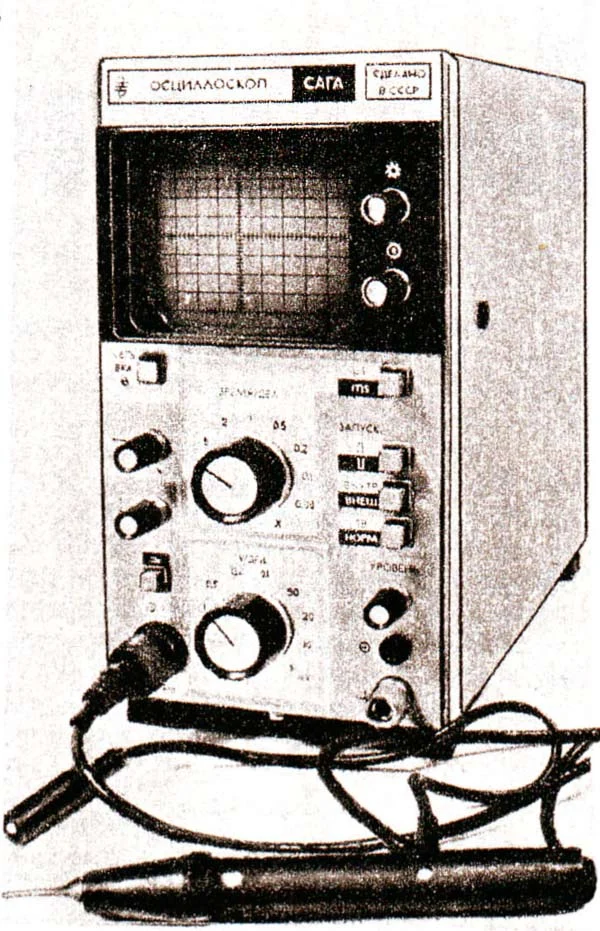

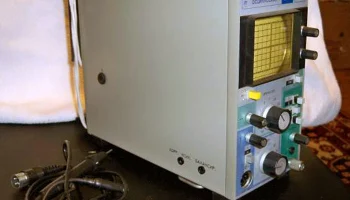

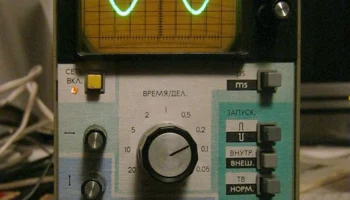

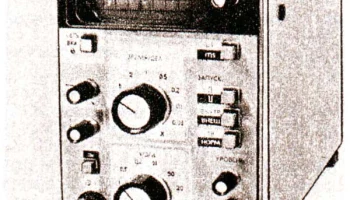

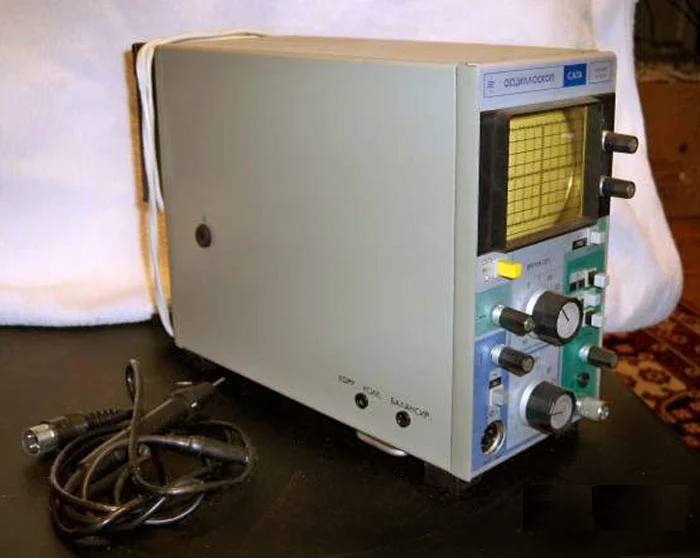

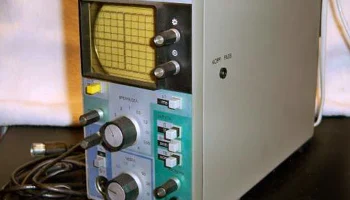

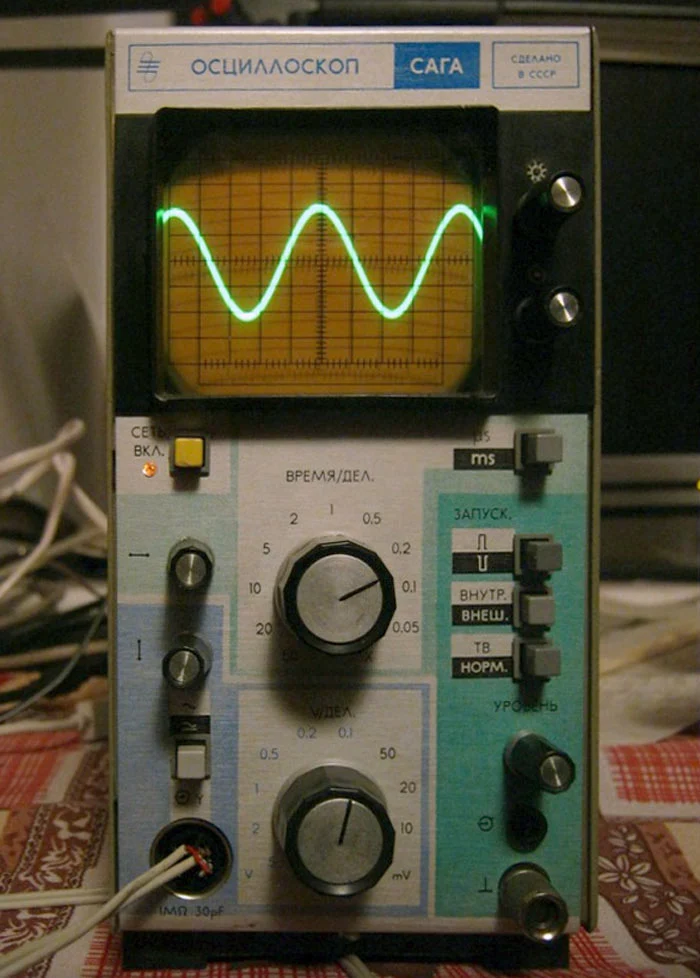

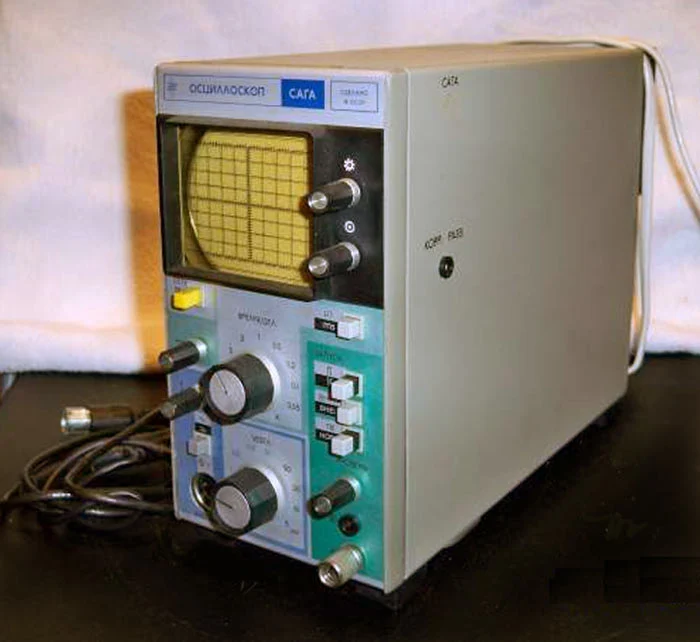

Осциллограф «Сага» (1987 г.)

Осциллограф «Сага», производившийся Вильнюсским заводом радиоизмерительных приборов имени 60-летия Октября, является упрощённой версией модели «С1-94». Упрощение коснулось узлов, несущественных при использовании устройства в любительских условиях.

Основные характеристики:
— Полоса пропускания усилителя вертикального отклонения: 0…7 МГц (время нарастания ≥ 50 нс);
— Чувствительность: от 5 мВ до 5 В на деление (выносной делитель с коэффициентами 1:1 и 1:10);
— Основная погрешность отклоняющих коэффициентов: ≤ ±6% (при использовании выносного делителя – ±8%);
— Диапазон калиброванных коэффициентов развертки: от 50 нс до 50 мс на деление;
— Погрешность развертки: ≤ ±6% (на поддиапазоне 50 нс на деление допустима погрешность ≤ ±10%);
— Возможность внутренней синхронизации сигналами с частотой повторения от 20 Гц до 7 МГц;
— Наличие выхода пилообразного напряжения для подключения приставок (например, ГКЧ);
— Размеры экрана: 40×60 мм;
— Стоимость: 165 рублей.
