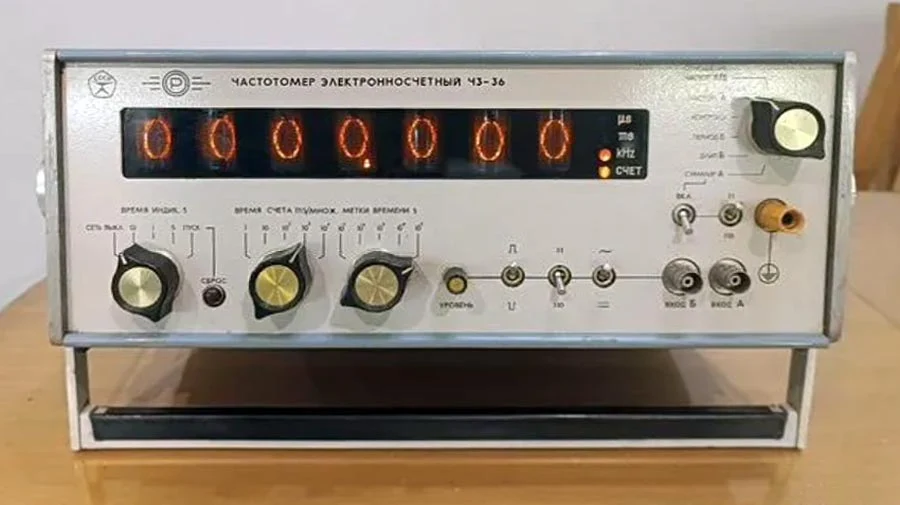

Ч3-36 (1973)

## Характеристики частотомера «Ч3-36»

### Назначение и функциональные возможности
Частотомер «Ч3-36» предназначен для следующих измерений:
— Измерение частоты синусоидальных и импульсных электрических сигналов;
— Измерение периода синусоидальных и импульсных сигналов;
— Измерение длительности импульсов;
— Измерение отношения частот электрических сигналов;
— Счет числа электрических сигналов;
— Выдача напряжений кварцованных частот;
— Передача информации на регистрирующее устройство.

### Диапазон измерений
Прибор способен работать в следующих диапазонах:
— Частота электрических сигналов: от 10 Гц до 50 МГц;
— Период электрических сигналов: от 10 мкс до 100 секунд;
— Длительность импульсов: от 1 мкс до 100 секунд.

### Параметры входного сигнала
Входное напряжение прибора составляет:
— Для синусоидального сигнала – от 0,1 до 10 В;
— Для импульсного сигнала – от 0,5 до 50 В.

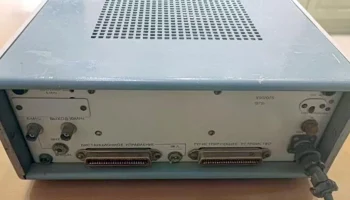

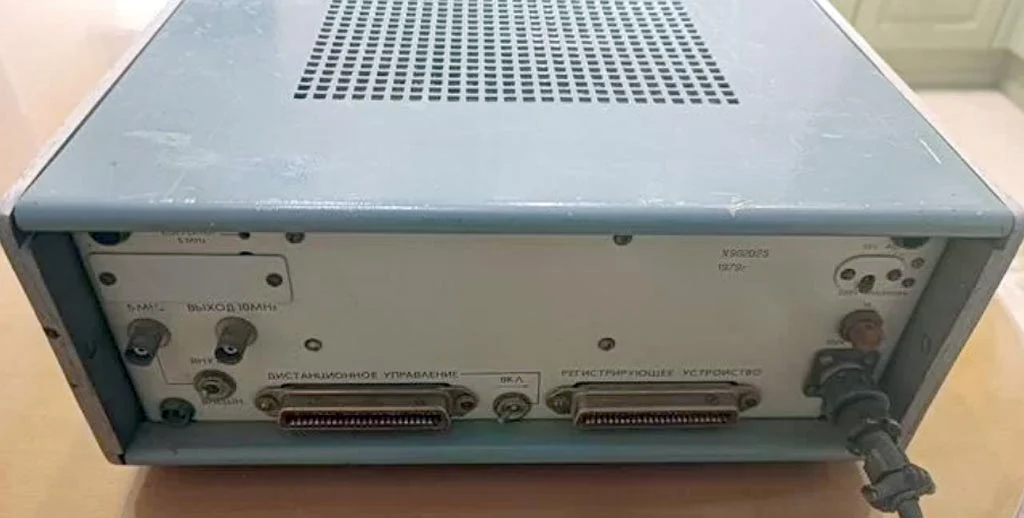

### Кварцованные выходные сигналы
Частотомер обеспечивает выдачу напряжений следующих кварцованных частот:
— 5 МГц;
— 10 МГц.

### Источник питания
Прибор питается от сети переменного тока следующими параметрами:
— Напряжение: 220 В при частоте 50 Гц либо 400 Гц;
— Возможные значения напряжения: 220 В или 115 В.

### Электропотребление и габариты
Потребляемая мощность устройства составляет 40 Вт. Размеры прибора следующие:
— Ширина: 325 мм;
— Высота: 132 мм;
— Глубина: 334 мм.
Масса прибора равна 7 кг.

### Качество и документация

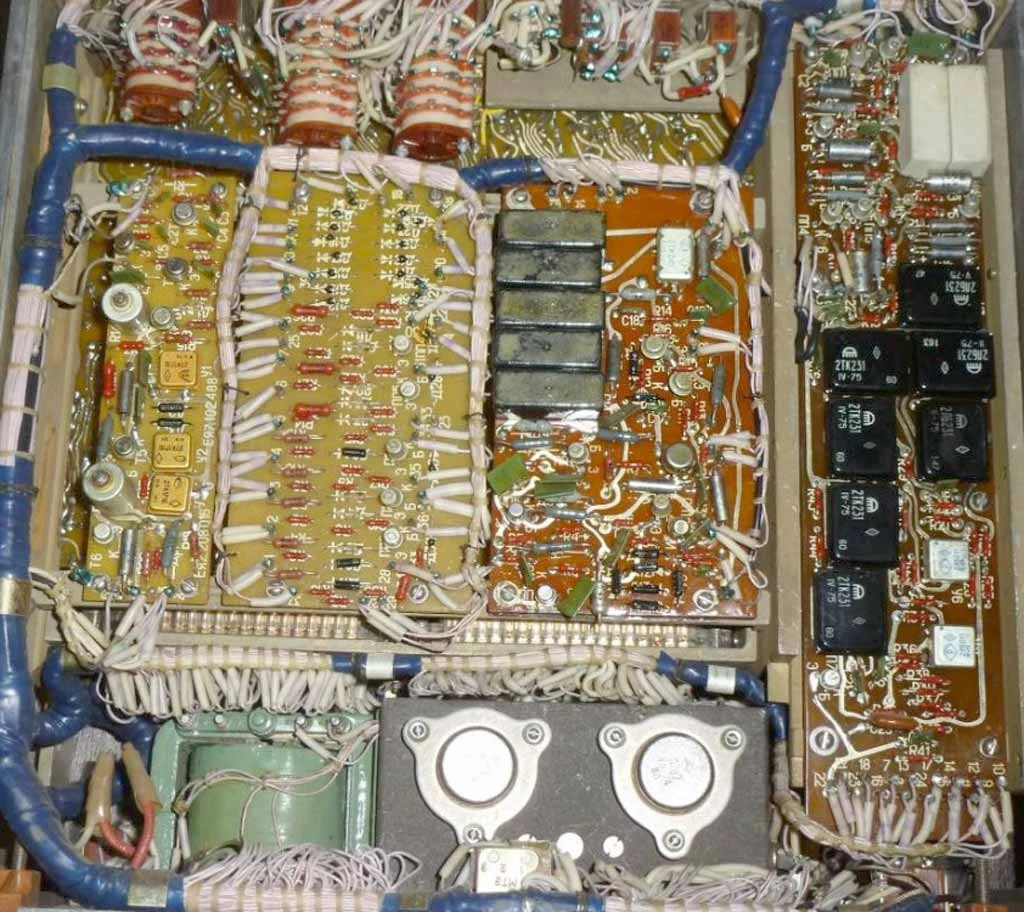

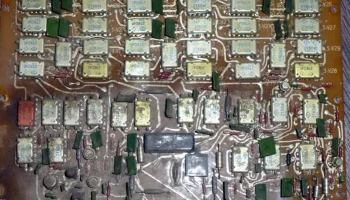

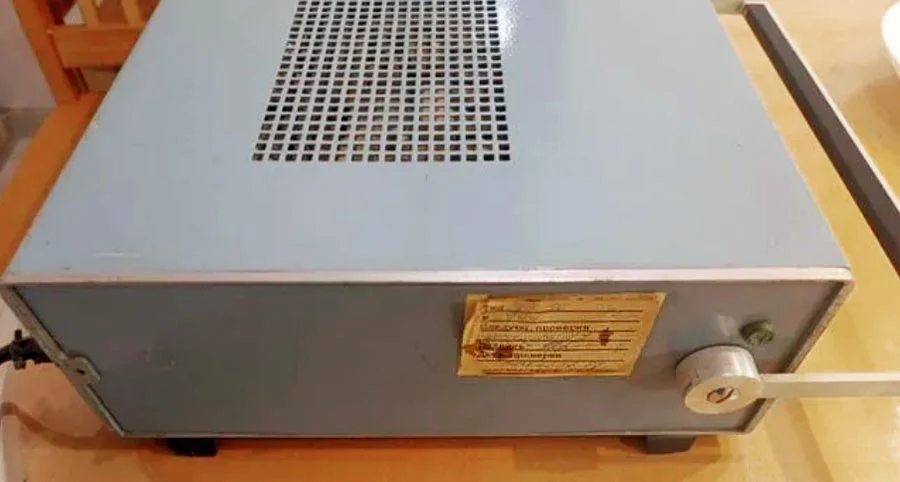

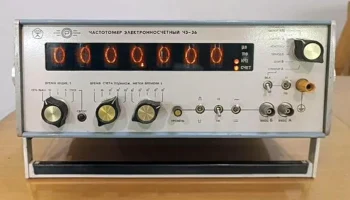

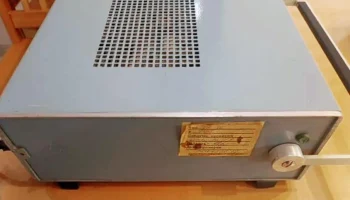

Частотомер имеет знак качества СССР. В комплект поставки входят техническое описание, схемы и фотографии устройства.
