Ч3-57 (1977)

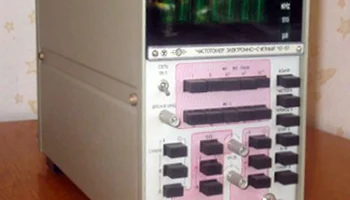

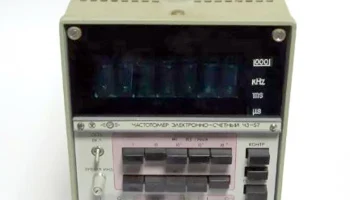

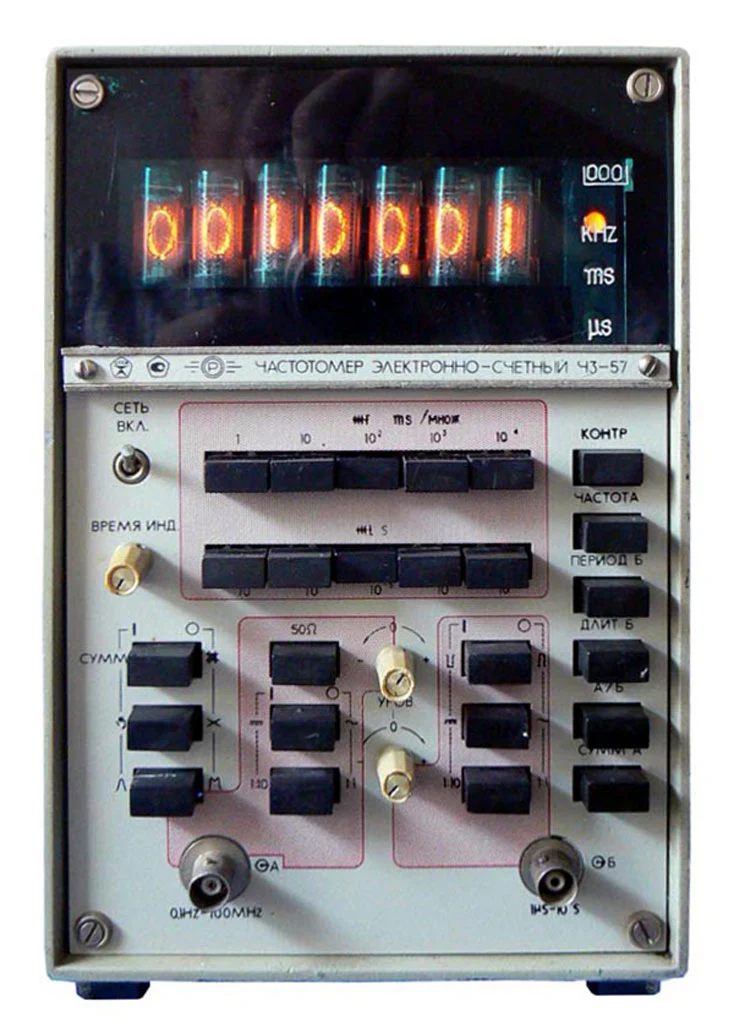

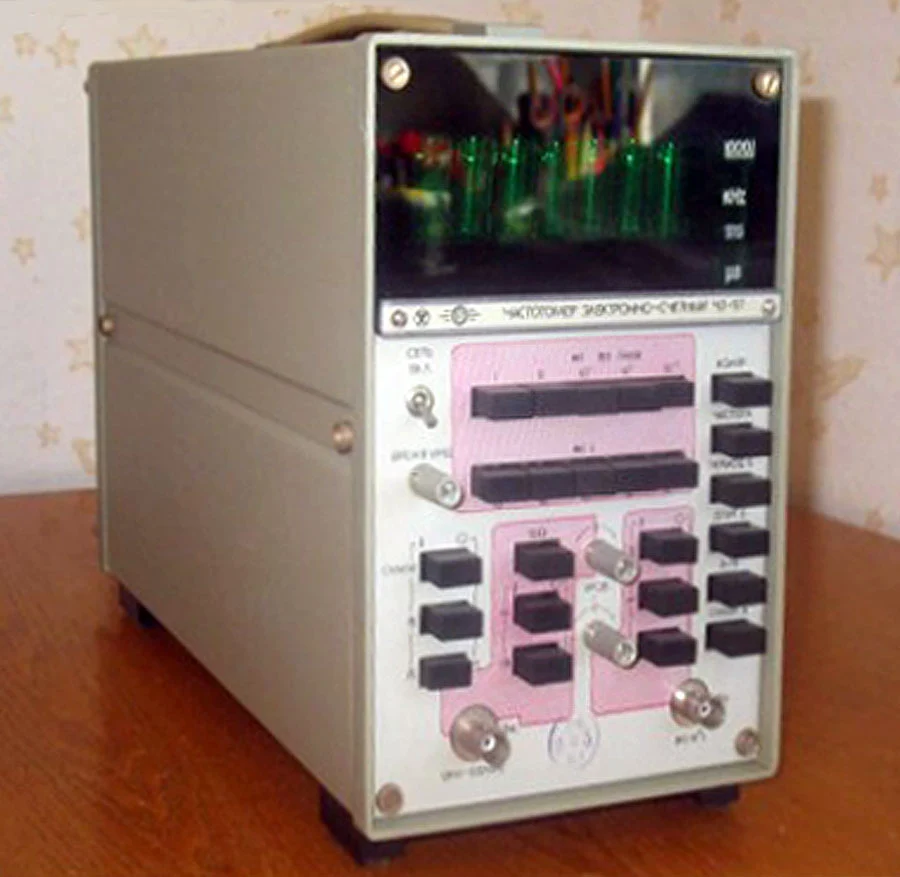

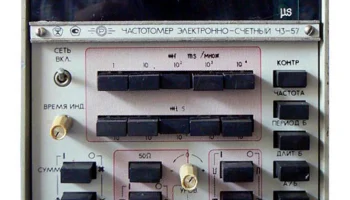

Частотомер электронно-счётный «Ч3-57»

Год выпуска: 1977
Производитель: Киевское ПО им. С.П. Королёва

Назначение прибора:
— Измерение частоты синусоидальных и импульсных сигналов;
— Определение длительности импульсов;
— Вычисление периода;
— Расчёт отношения частот;
— Подсчёт числа электрических колебаний;
— Генерация опорной частоты;
— Передача данных на регистрирующие устройства.

Область применения:
— Настройка и калибровка приёмопередающих трактов, фильтров, генераторов;
— Настройка систем радиосвязи и других устройств.

Технические характеристики:
— Диапазон измерения частоты по входу «А»:
— Синусоидальные сигналы – от 0,1 Гц до 100 МГц;
— Импульсные сигналы – от 0,1 Гц до 100 МГц.
— Напряжение входного сигнала:
— Для синусоидальных сигналов – от 0,1 В до 10 В;
— Для импульсных сигналов – от 0,3 В до 10 В.
— Диапазон измерения длительности импульсов по входу «Б» – от 1 мкс до 10⁴ сек.
— Частота следования импульсов – не более 500 кГц.
— Источник питания: сеть переменного тока 220 В/50 Гц либо 115/220 В/400 Гц.
— Потребляемая мощность – не более 75 Вт.
— Размеры: 160×250×355 мм.
— Вес: около 7 кг.
