## Описание радиостанции «Р-104» (1949)

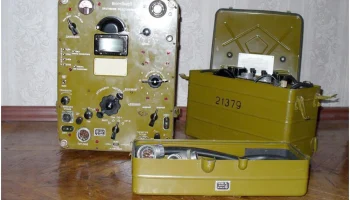

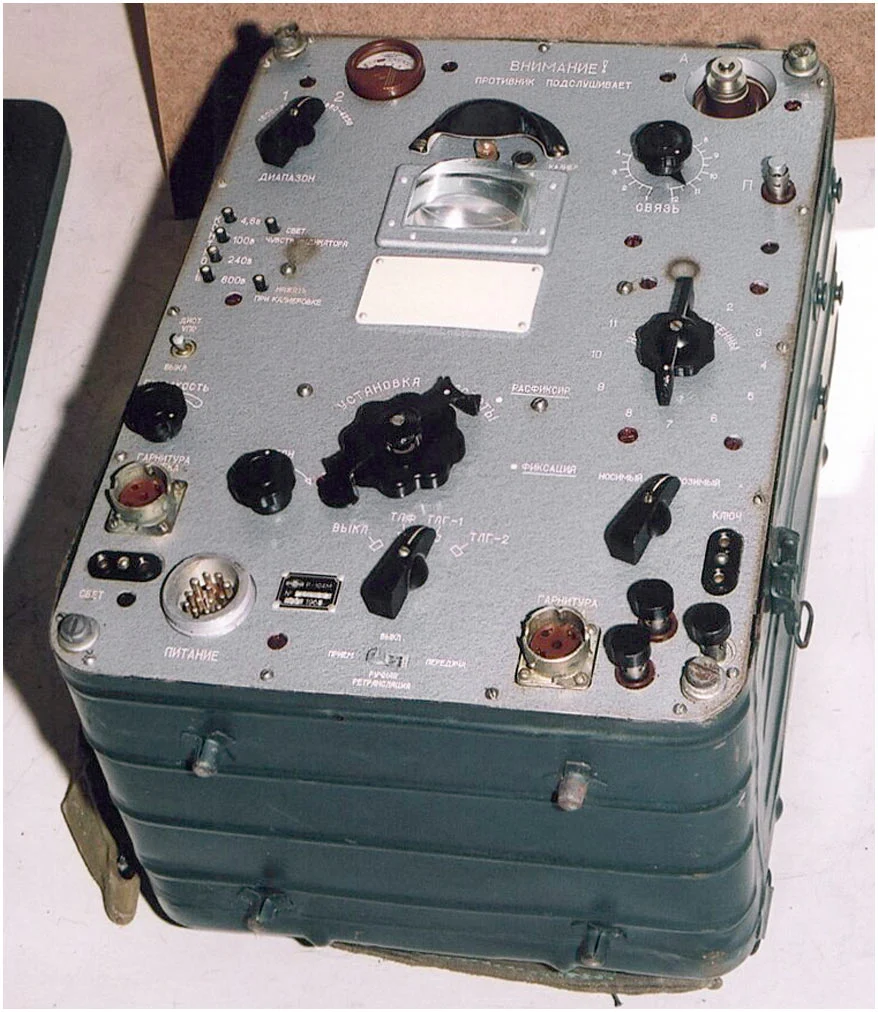

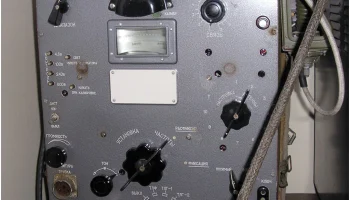

Радиостанция «Р-104», выпускаемая с 1949 года, является армейской переносной коротковолновой симплексной радиостанцией.

### Основные характеристики:
— Диапазон рабочих частот: 1,5–3,75 МГц;
— Поддиапазоны: два;
— Тип схемы: трансиверная.

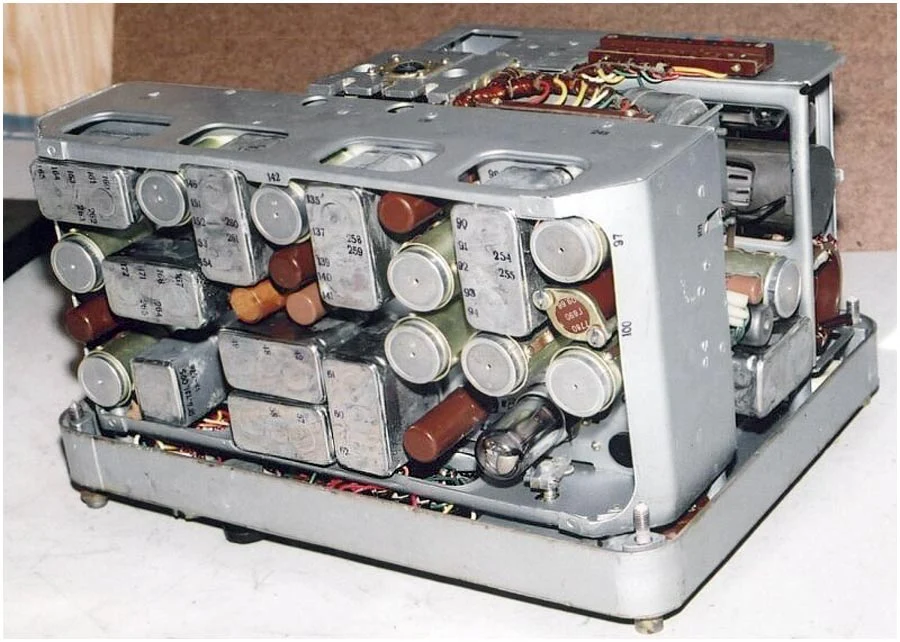

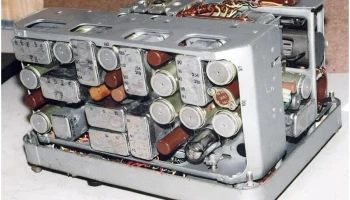

### Структура приемного тракта:
— Один каскад усилителя высокой частоты (УВЧ);
— Смесители для режимов телефонной и телеграфной связи;
— Двухкаскадный усилитель промежуточной частоты (ПЧ) с фильтрами;
— Усилитель низкой частоты (НЧ), применяемый при передаче в качестве модуляционного усилителя.

### Особенности передающего тракта:
— Перестраиваемый LC-гетеродин с рабочей частотой 2,19–3,57 МГц;
— При приеме первого поддиапазона разностный метод формирования ПЧ (разность между входным сигналом и гетеродином составляет 690 кГц);
— При втором поддиапазоне – прямая настройка гетеродина на принимаемую частоту.

### Модуляция:
— Амплитудная модуляция (АМ) реализуется в выходном каскаде передатчика;
— Лампы ГУ50 (возимый вариант) и 4П1Л (носимый вариант).

### Антенная система:

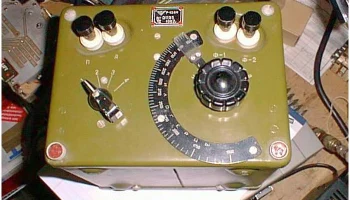

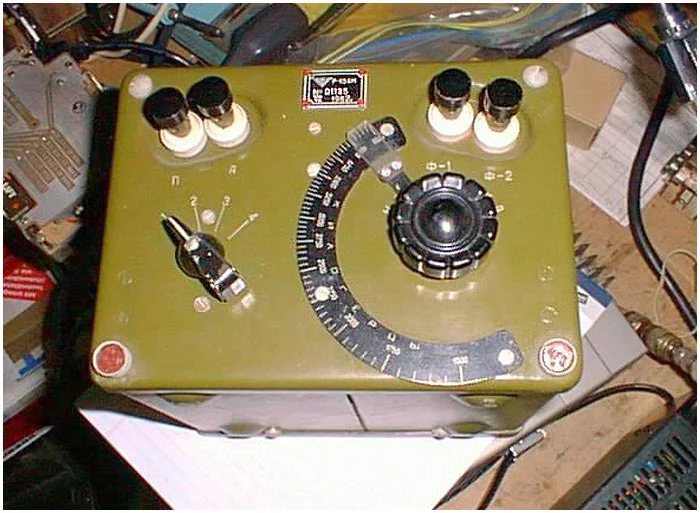

— Комплектуется антенным согласующим устройством для подключения различных типов антенн.

### Питание:

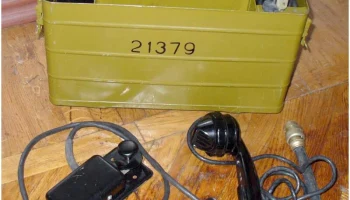

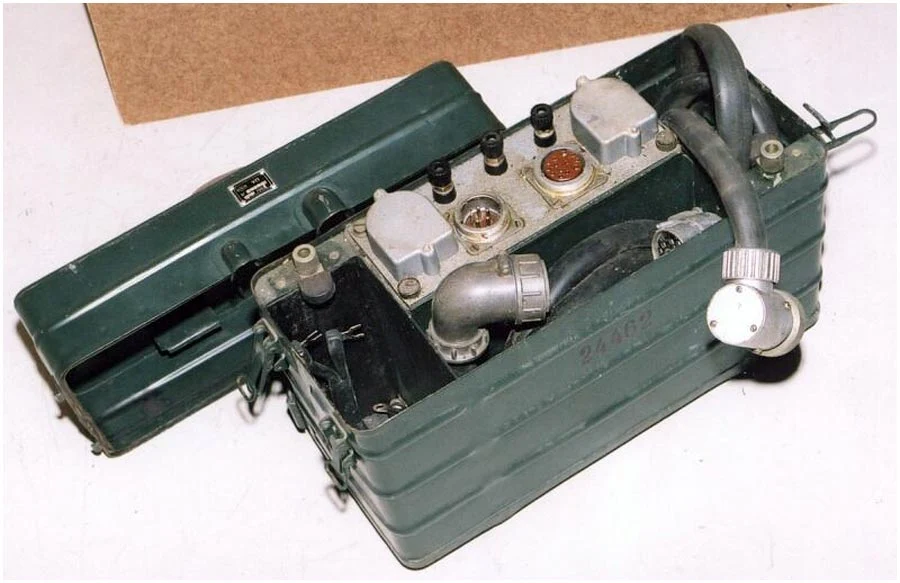

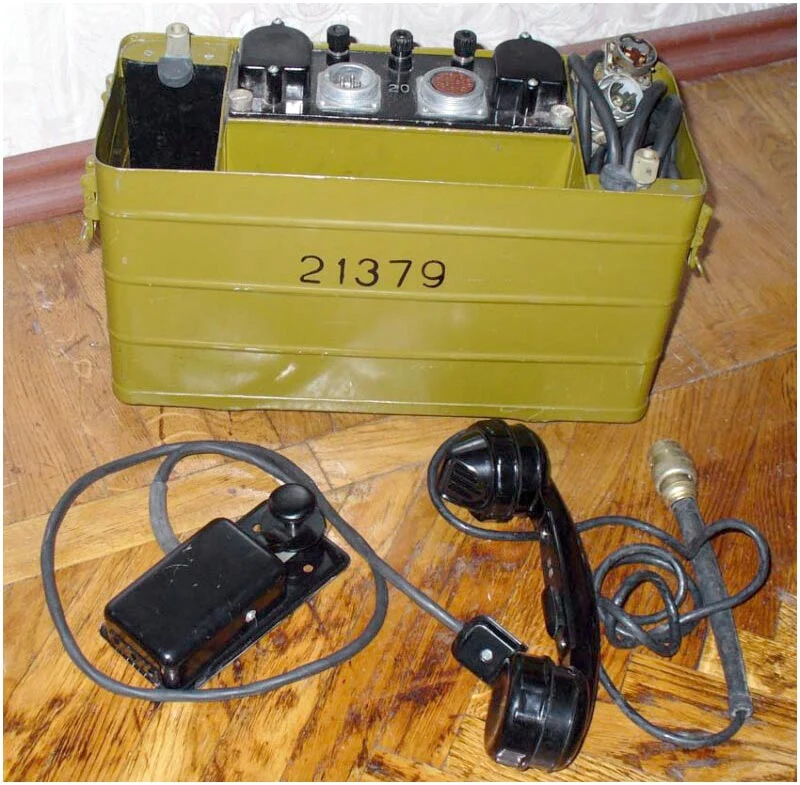

— Носимый вариант: аккумуляторы напряжением 4,8 В;
— Возимый вариант: отдельный блок питания.

### Вес:
— Радиоаппаратура: 21,5 кг;
— Полный комплект: 39,5 кг.

### Мощность передачи:
— Возимый вариант: 20/10 Вт (AM/CW);
— Носимый вариант: 3,5/1 Вт.

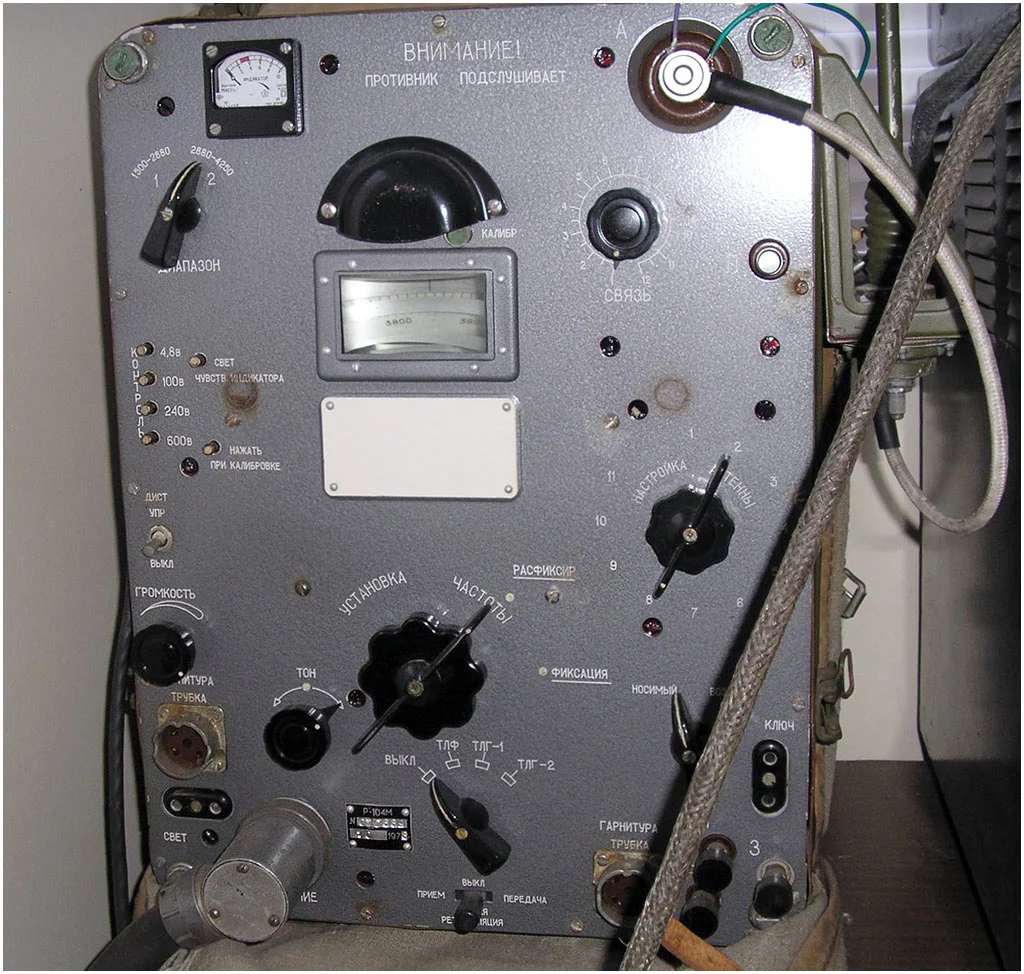

## Радиостанция «Р-104М»

Модификация «Р-104М», выпущенная с 1955 года, имеет следующие отличия:
— Расширенный диапазон работы: 1,5–4,75 МГц;
— Небольшие изменения электрической схемы.
