Р-105Д (1957)

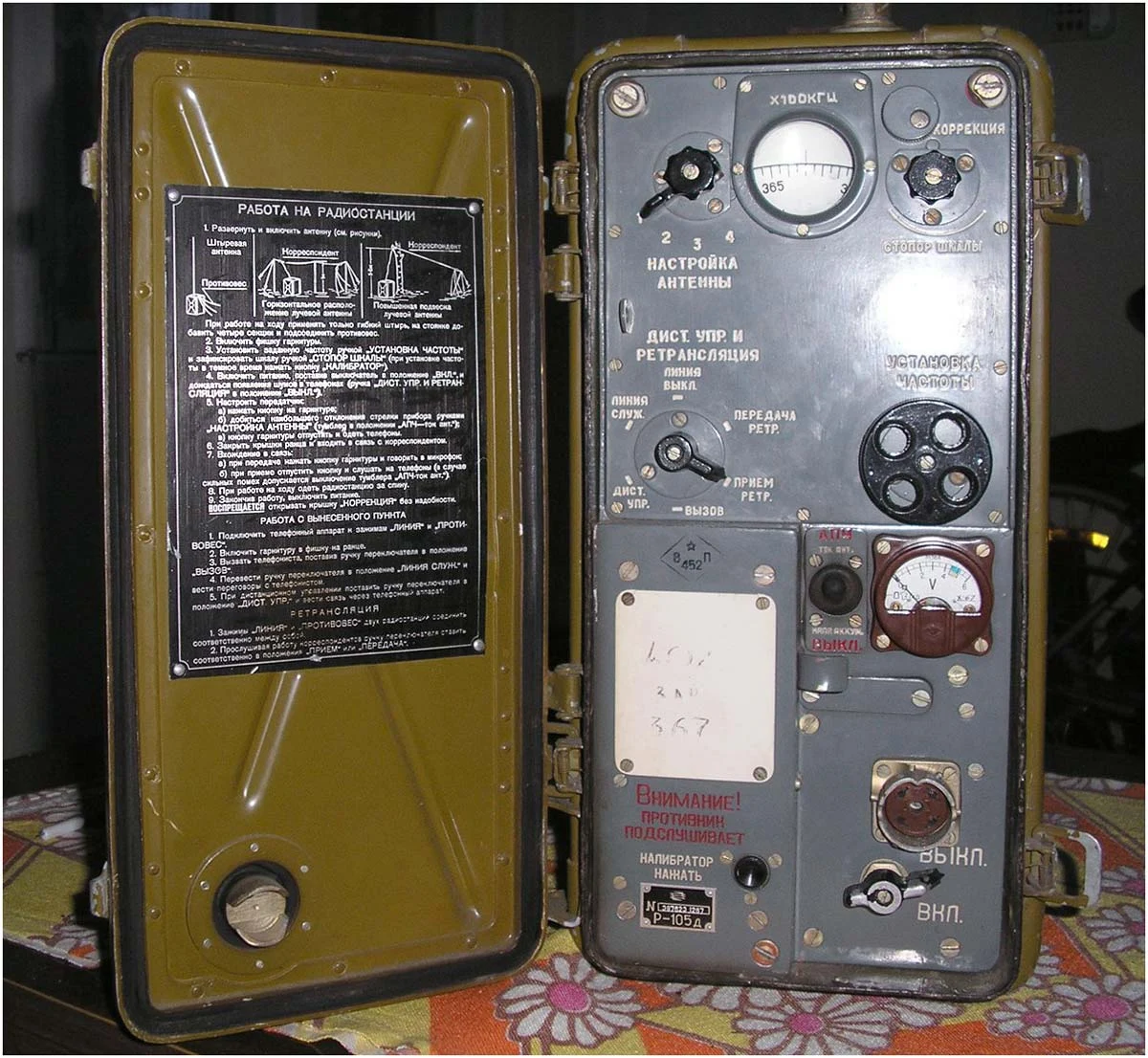

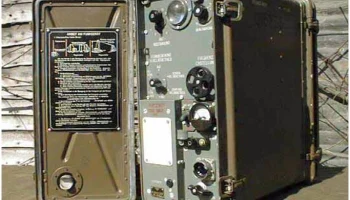

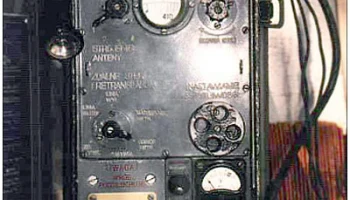

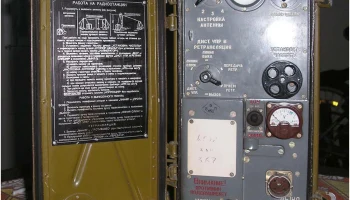

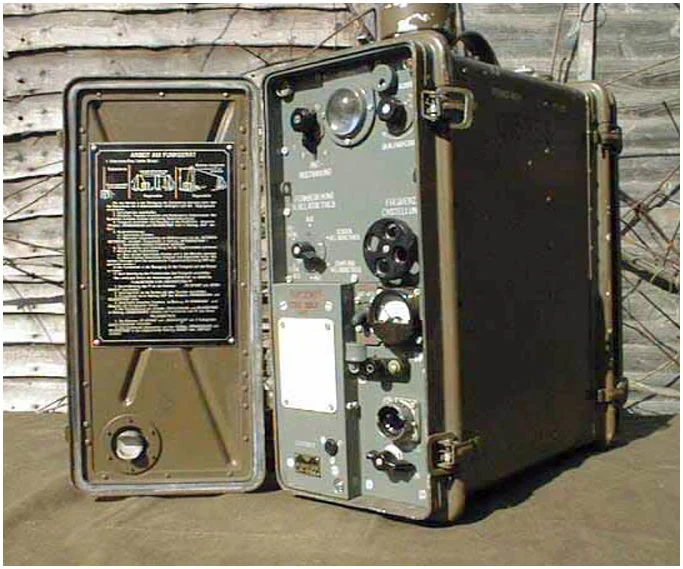

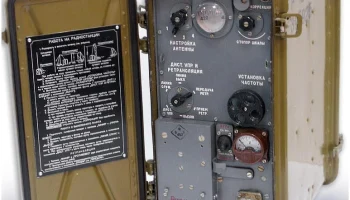

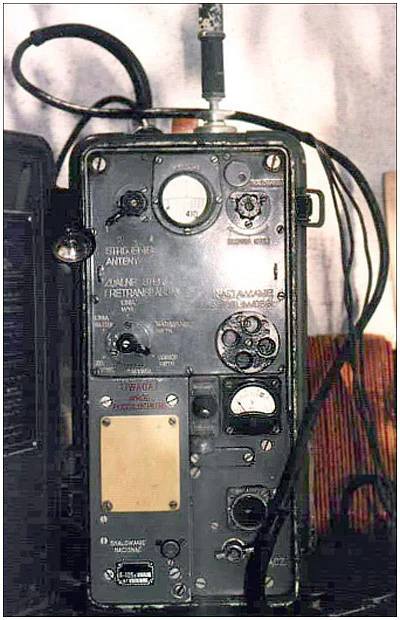

Радиостанция «Р-105Д» (1957 год)

Тип радиостанции: носимый приемопередатчик УКВ-диапазона.
Модель: «Р-105Д», кодовое название «Астра-3».

Технические характеристики:
— Диапазон частот передачи и приема: 36.0–46.1 МГц.
— Плавная настройка через шаг 50 кГц.
— Оптический индикатор частоты.
— Вид модуляции: ЧМ.
— Рабочие температуры: −40...+50 °C.
— Антенный разъем: байонетный разъем под антенну Куликова.
— Сопротивление антенны: 1–2000 Ом.
— Питание: две батареи 2НКН-24 или 2КН-32.
— Напряжение питания: 4.8 В (2×2.4 В).
— Продолжительность работы: 12 ч (прием/передача 3:1) с аккумулятором КН14, 17.5 ч – с батареей 2НКП-20.

Передатчик:
— Тип передатчика: плавный гетеродин (LC-генератор).
— Мощность выходного сигнала: ≥1 Вт.
— Девиация частоты: ±7 кГц.

Приемник:
— Тип приемника: супергетеродин с однократным преобразованием.
— Чувствительность: не хуже 1.5 мкВ при соотношении сигнал/шум 10:1.

Антенны:
— Гибкая штыревая антенна высотой 1.5 м (с противовесом из трех лучей или без него).
— Комбинированная антенна (гибкий штырь+шесть колен, общая высота 2.7 м, противовес из пяти лучей).
— Бортовая антенна (комбинированная штыревая антенна с кронштейном и амортизатором для установки на автомобиле).
— Лучевая антенна (направленного действия длиной 40 м, подвешивается на высоте одного метра).
— Повышенная антенна (лучевая антенна длиной 40 м, поднятая на высоту 5–6 метров над уровнем земли).

Возможности эксплуатации:
— Дальность уверенной связи с простыми антеннами составляет около 10 км.
— Использование сложных антенн позволяет увеличить дальность связи до 35–40 км.
