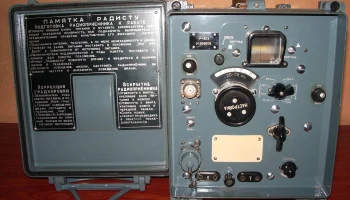

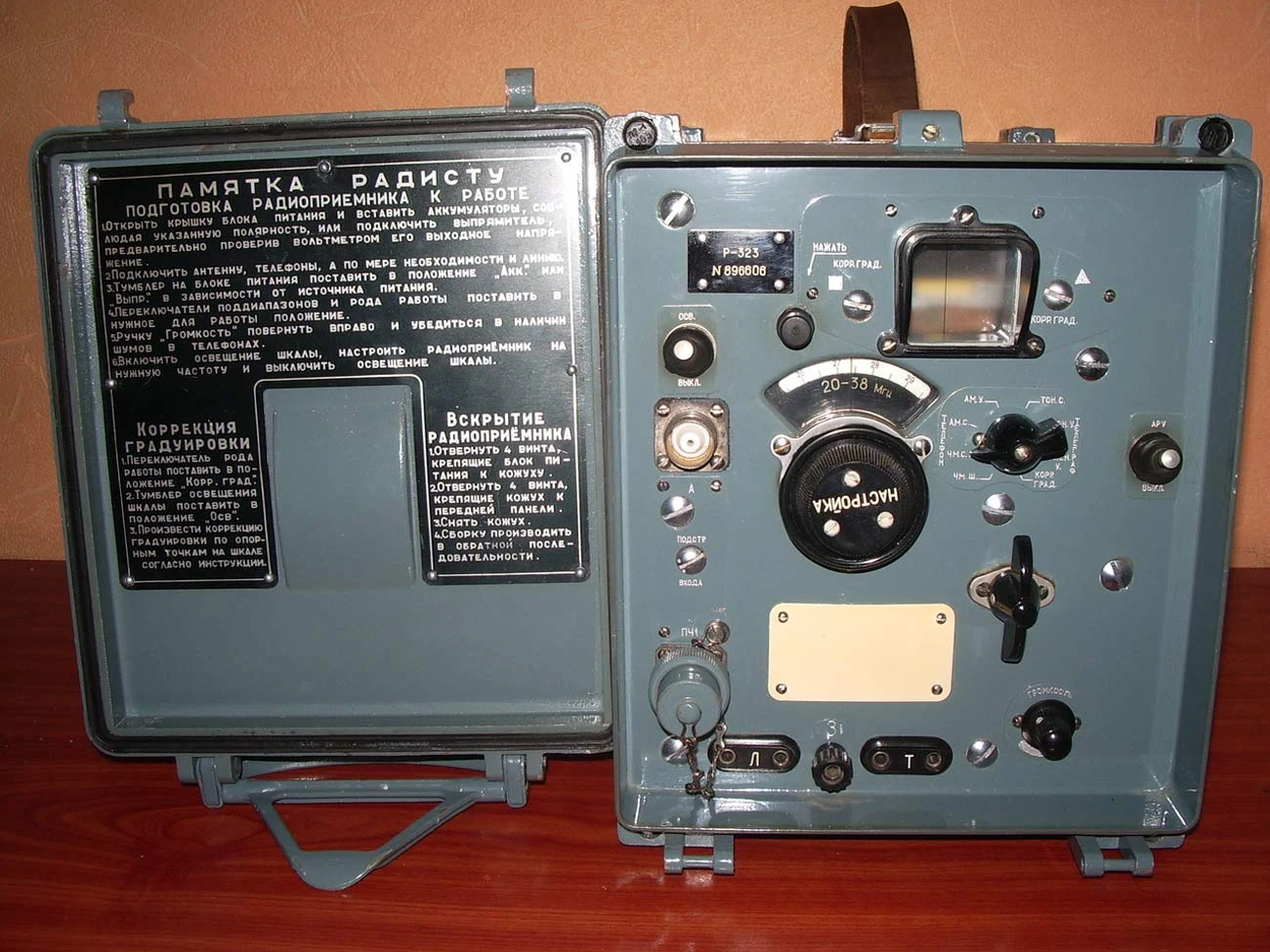

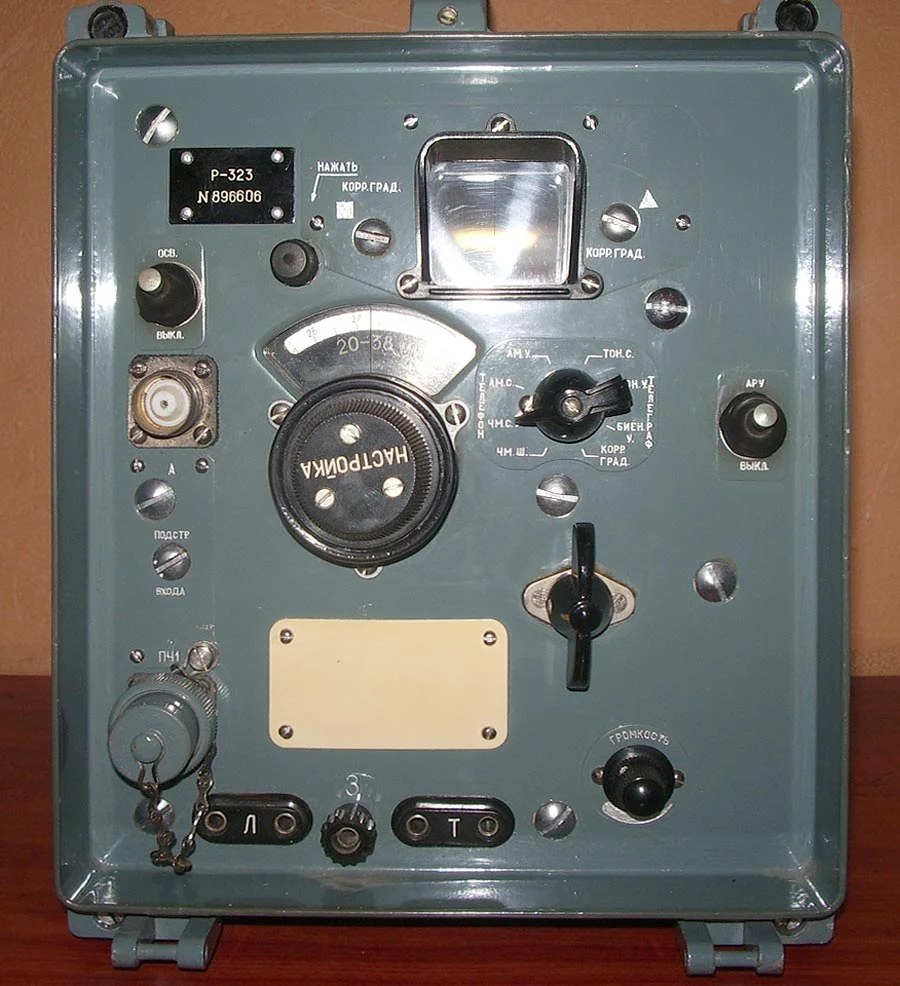

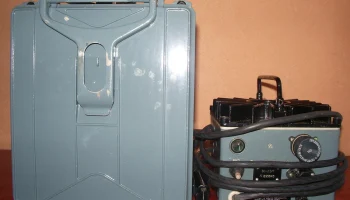

Р-323 (1961)

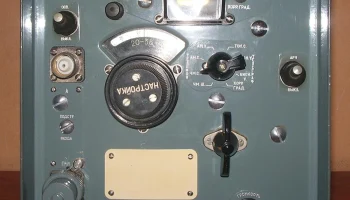

Радиоприёмник армейского назначения «Р-323» производился малой серией с 1961 года и перешёл к массовому производству с 1963 года.

## Характеристики устройства

— Год выпуска: 1961–1963 гг.
— Назначение: приём сигналов с амплитудной (АМ), частотной (ЧМ) модуляцией и телеграфии.
— Принцип работы: схема супергетеродина с тремя преобразованиями.
— Лампы: 28 штук (5 ламп 1Ж29Б и 23 лампы 1Ж24Б).

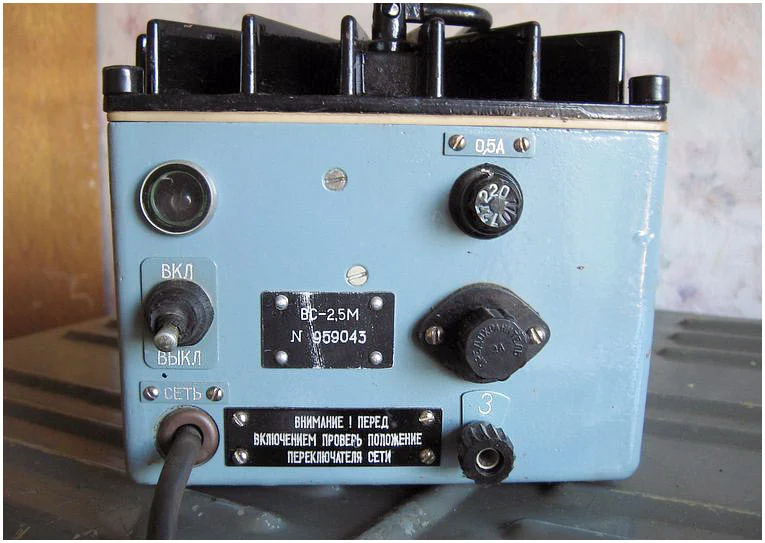

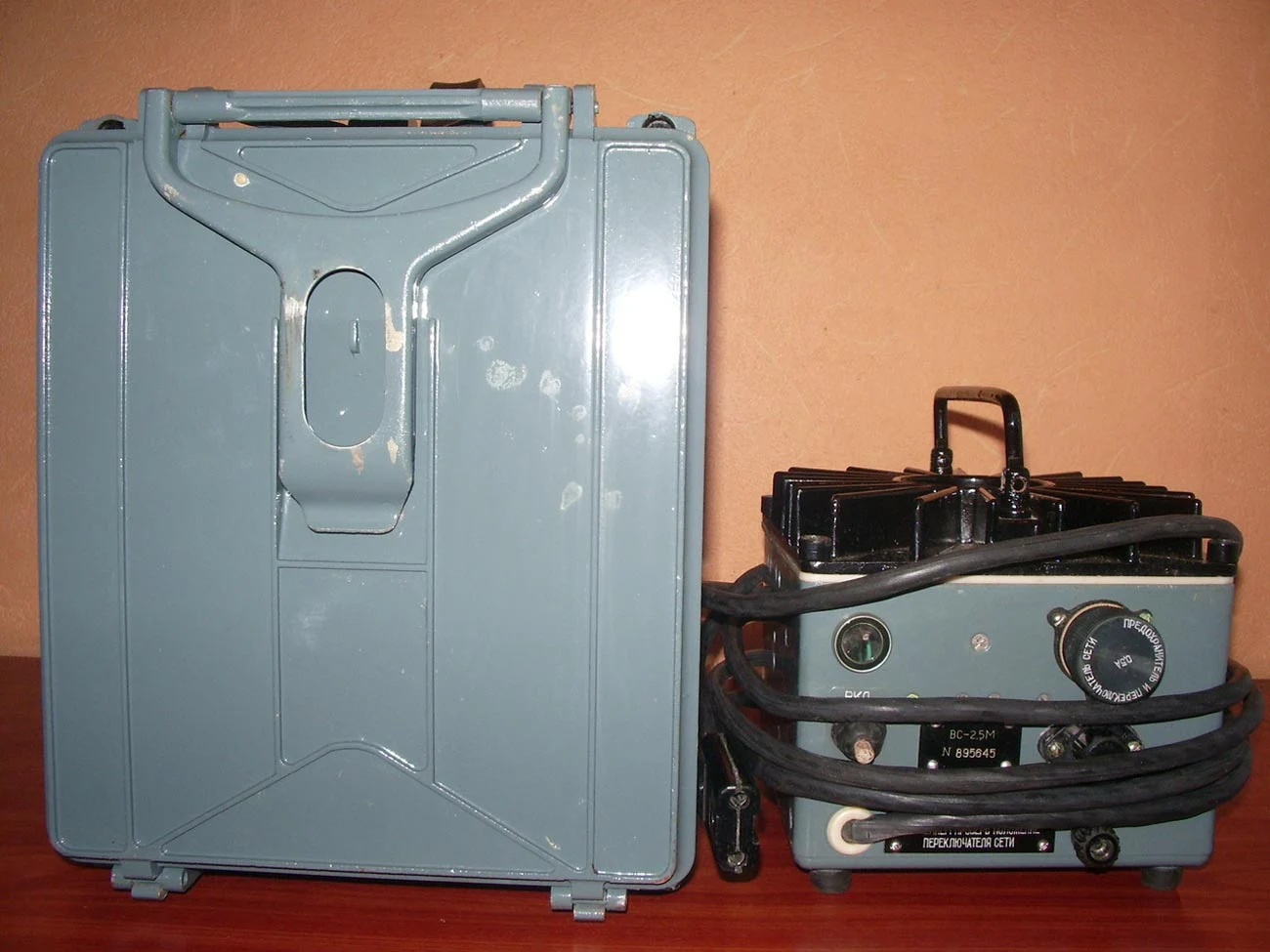

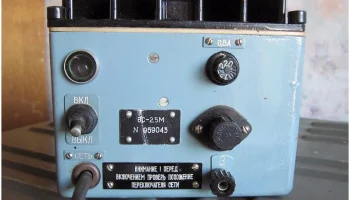

— Питание: сеть переменного тока 220 или 127 В через отдельный стабилизированный выпрямитель «ВС-2.5М».

## Технические параметры

— Диапазон принимаемых частот: 20…100 МГц (состоит из четырёх поддиапазонов).
— Погрешность установки частоты: ±10 кГц.
— Частотная установка: плавный гетеродин LC генератора.
— Оптическая шкала отображения частоты (разрешающая способность: 10 и 20 кГц).
— Чувствительность:
— АМ (узкая полоса): 3 мкВ;
— АМ (широкая полоса): 5 мкВ;
— FM: 2.5 мкВ;
— CW (телеграфия): 1 мкВ.
— Ослабление зеркального канала: ≥800 раз.
— Полосы пропускания: 8, 25, 85 кГц.
— Промежуточные частоты: 9 МГц, 2.86 МГц, 473 кГц.
— Уровень выходного напряжения низкочастотного сигнала: 4.5 В при подключении низкоомных телефонов.
— Коэффициент нелинейных искажений: ≤10%.
— Рабочее напряжение: 2.5 В.
— Рабочий диапазон температур: –50...+50 °C.
— Размеры: 225×270×370 мм.
— Вес: 4.5 кг.
