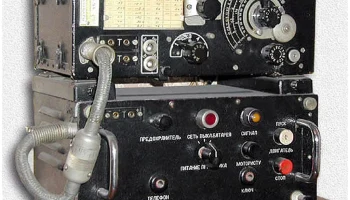

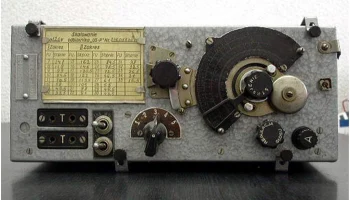

УС-П (1948)

Описание универсального КВ радиоприёмника УС-П (1948 год):

Назначение и особенности:
— Специально разработан для работы в военных условиях авиации.
— Применим также в качестве связного и трансляционного устройства.
— Поддерживает режимы работы: амплитудную модуляцию (АМ), тональную модуляцию и телеграф (CW).

Технические характеристики:
— Тип приёмника: супергетеродин с однократным преобразованием частоты.
— Рабочий диапазон частот: 173 КГц – 12 МГц, разделён на пять поддиапазонов.
— Шкала градуировки: точная шкала на 180 градусов вместо градуировок поддиапазонов I и II.
— Перекрытия диапазонов: III–V — 900…2150 КГц; IV–V — 2150…5000 КГц; V — 5000…12000 КГц.

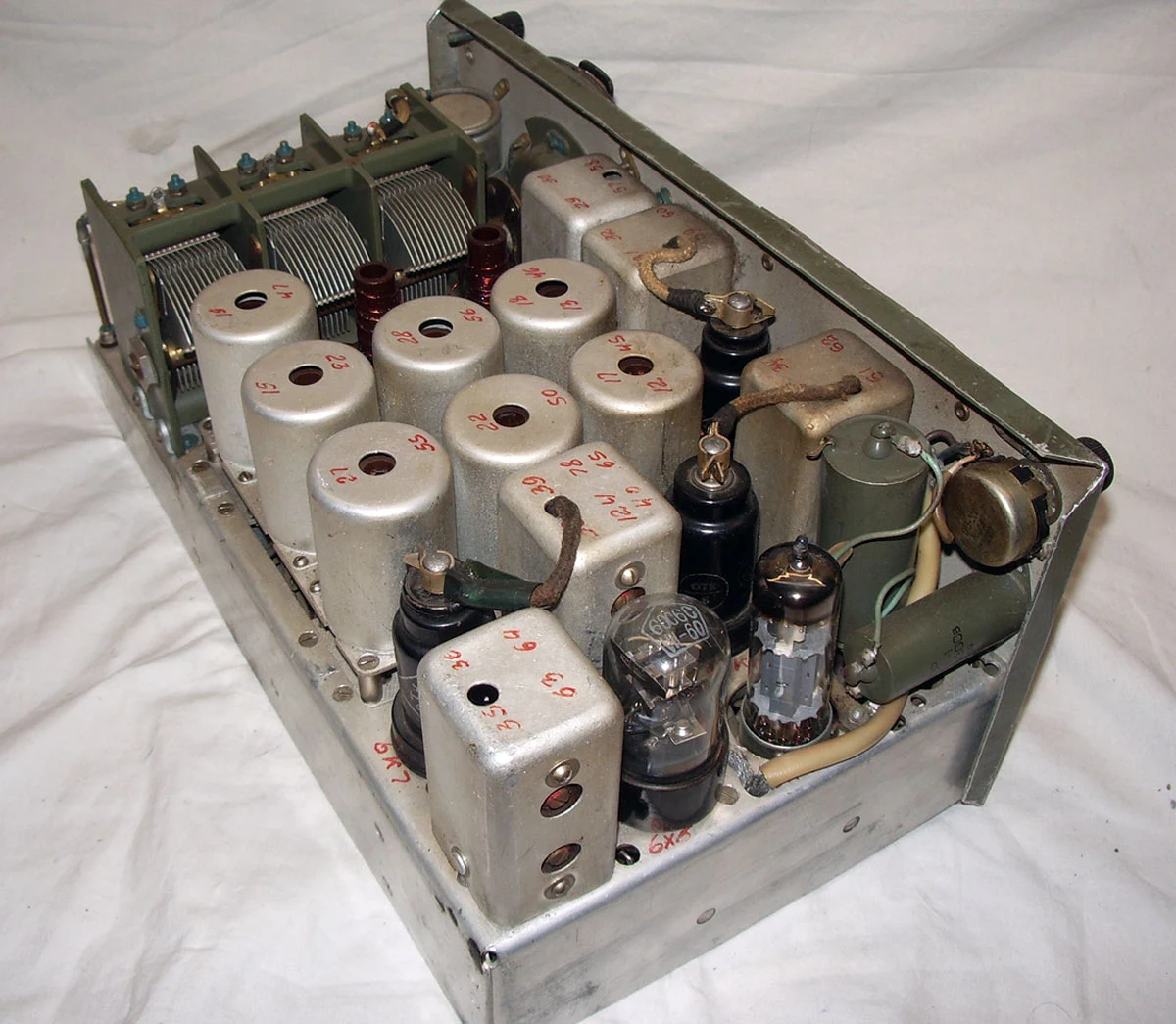

— Преобразователь и гетеродин: лампы типов 6А7 и 6К7.
— УВЧ-каскад: лампа 6К7.
— УПЧ-каскады: две лампы 6К7.
— Промежуточная частота (ПЧ): 112 кГц.
— Система автоматической регулировки усиления (АРУ) с задержкой.
— Отключение схемы АРУ на пятом поддиапазоне.
— Детектор и схема АРУ: лампа 6Х6С.
— Усилитель низкой частоты (УНЧ): лампа 6К7.
— Нагрузка УНЧ: автотрансформатор с ёмкостным выводом сигнала на телефоны.

Параметры чувствительности и избирательности:
— Чувствительность в режиме АМ: 10 мкВ.
— Чувствительность в режиме CW: 4 мкВ.
— Избирательность по соседним каналам: более 90 дБ в режиме CW, около 60 дБ в режиме АМ.

Электропитание:

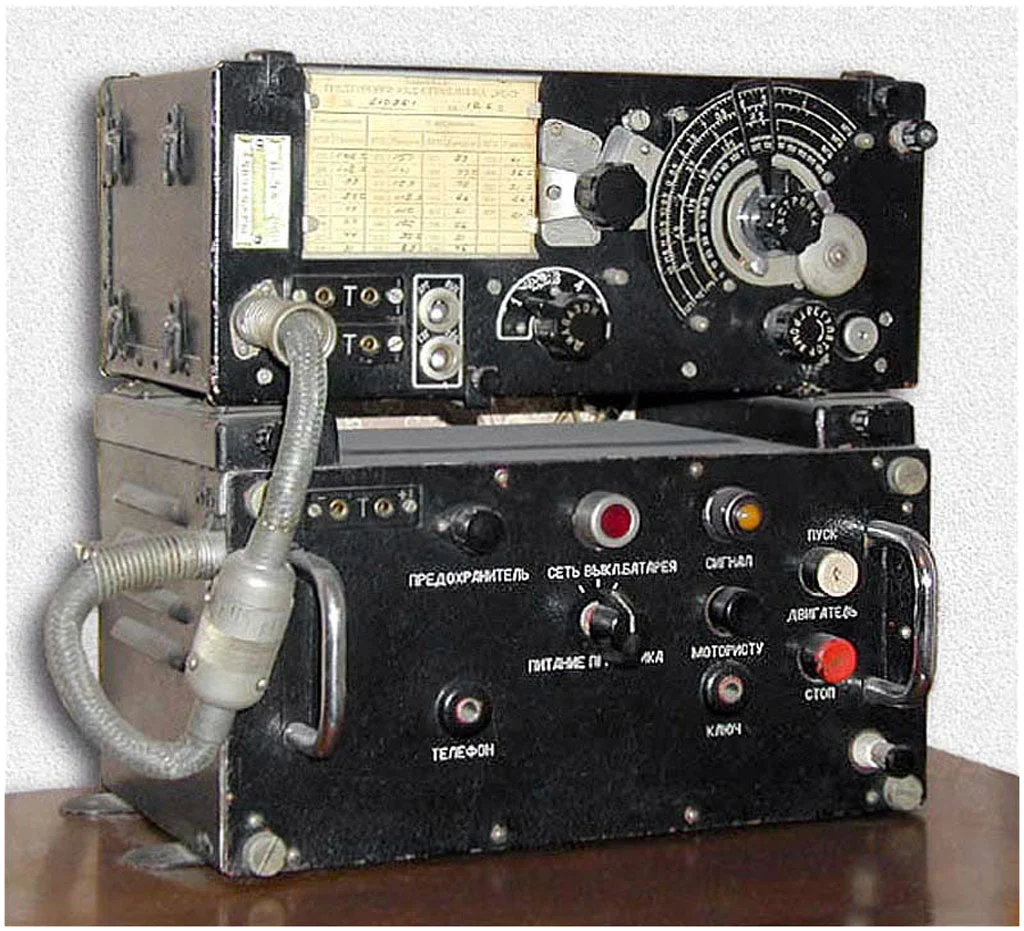

— Источник питания: умформер.
— Напряжение питания: 220 В (анодные цепи); 6,3 В (накал).
— Ток потребления: 0,6 А.

Физические параметры:
— Размеры: 113×331×204 мм.
— Масса без умформера: 5,6 кг.

Дополнительные сведения:

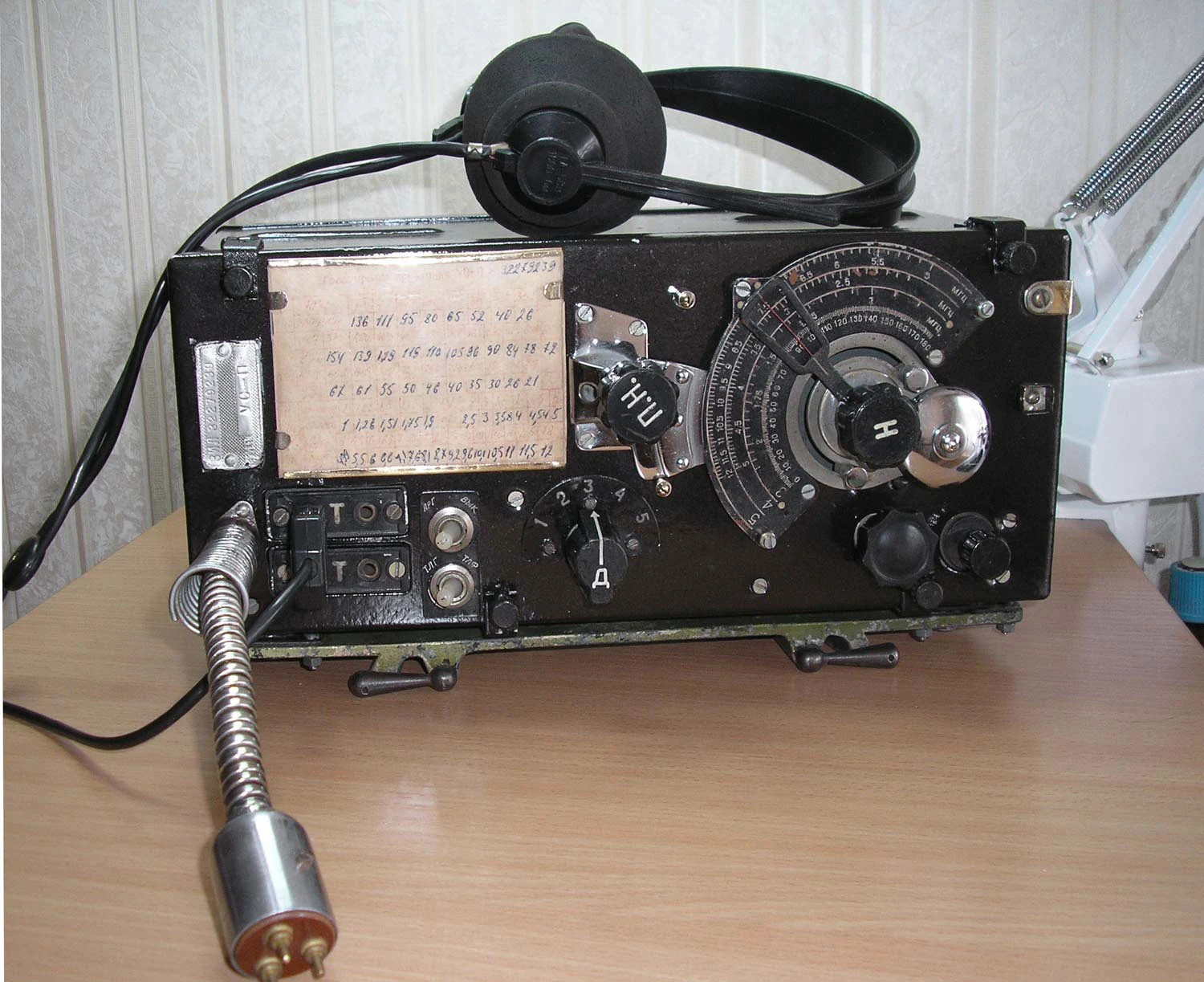

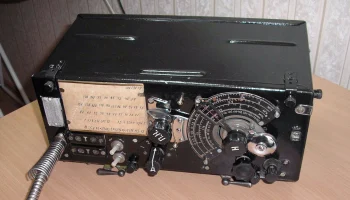

— Ручки управления маркированы радиоактивной краской, обеспечивающей длительное свечение зелёного цвета в темноте. Впоследствии надписи стали выполнять обычной белой краской.
