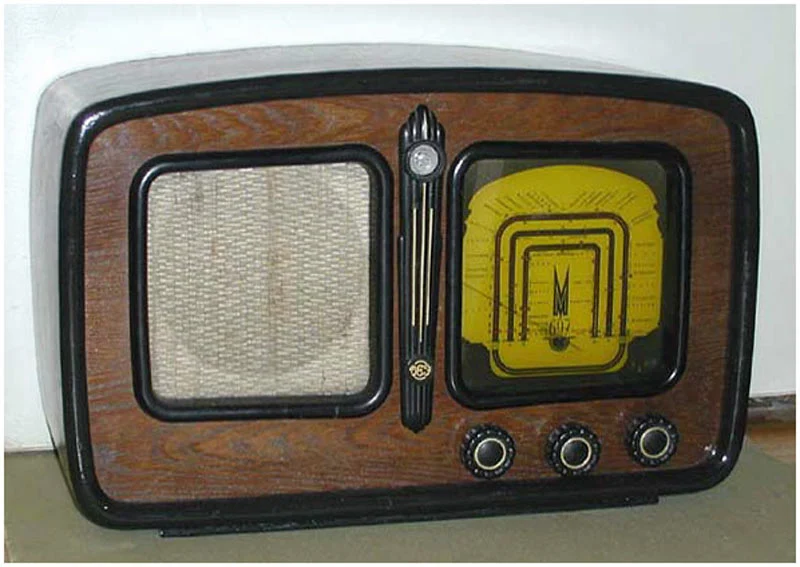

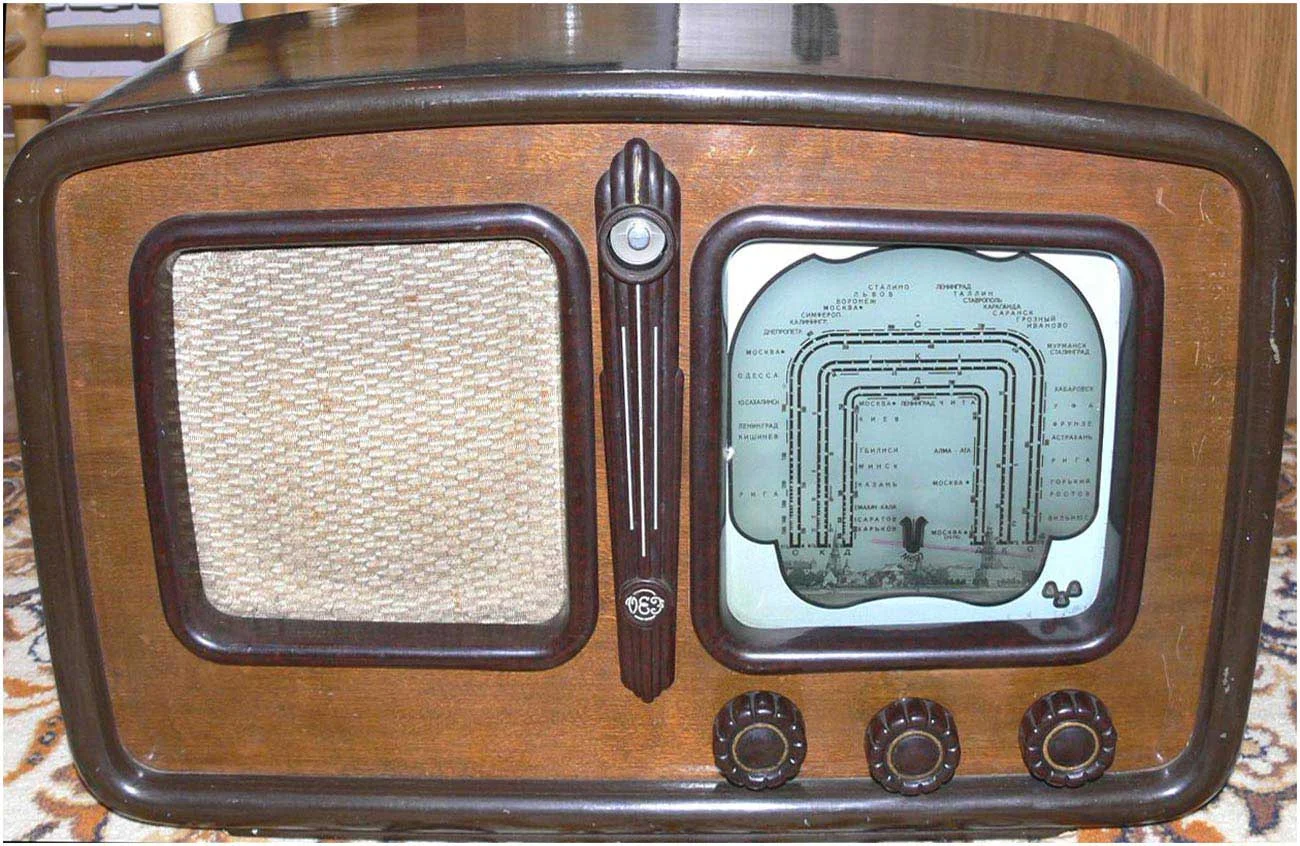

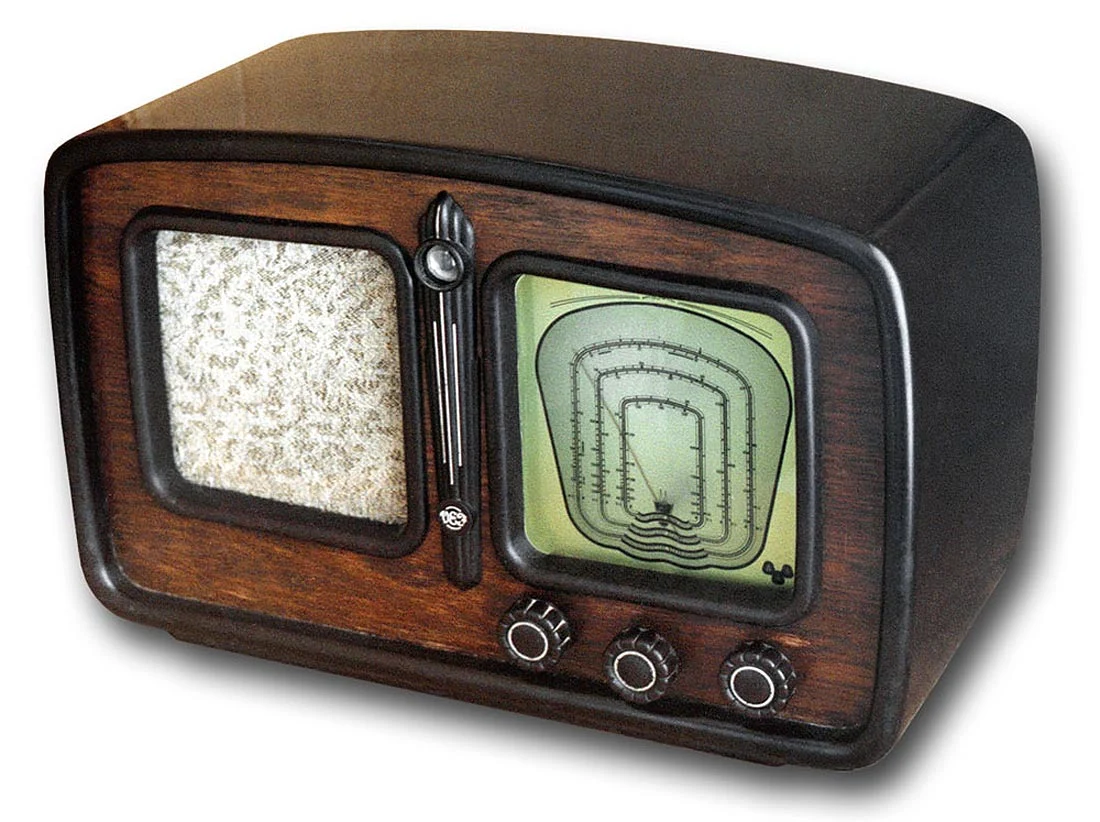

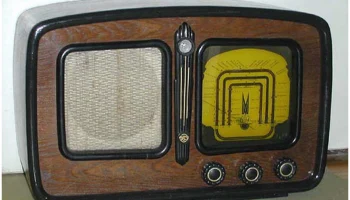

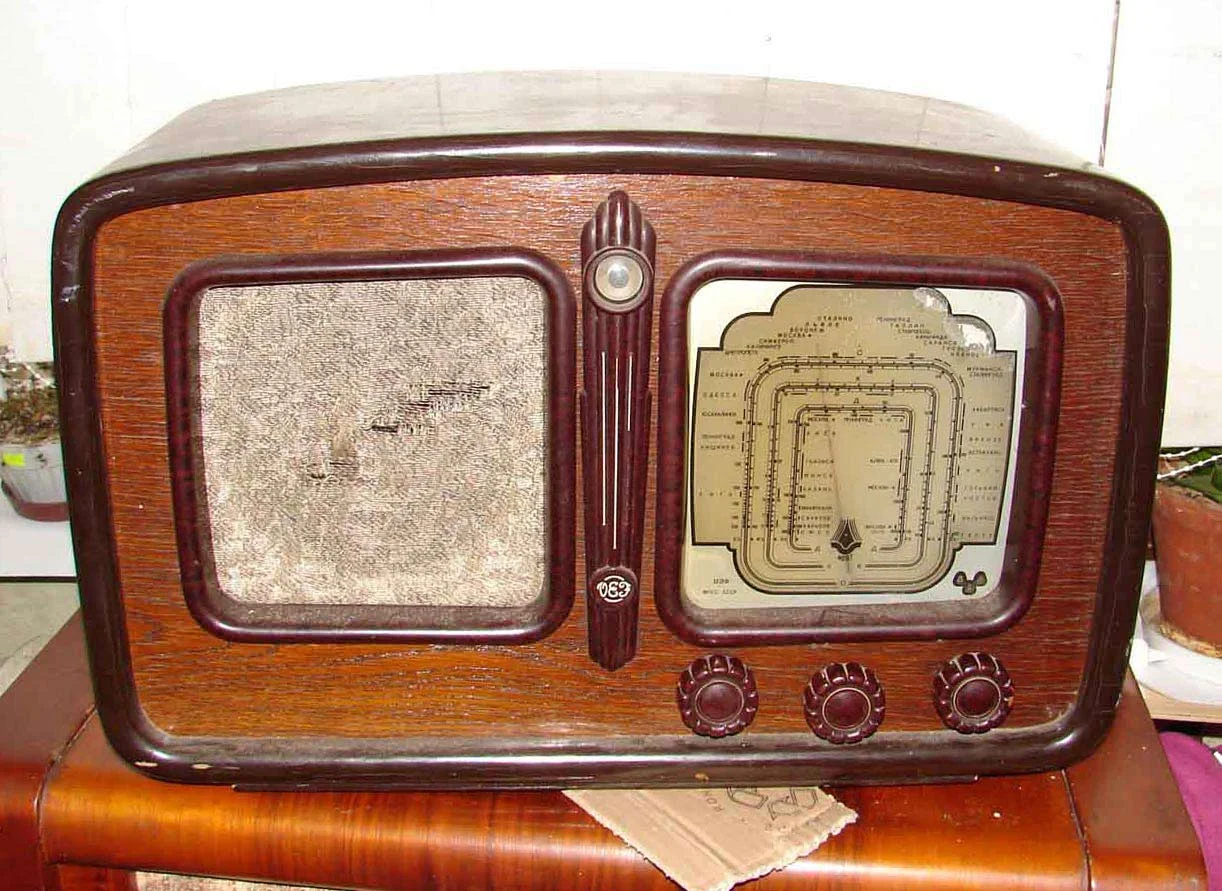

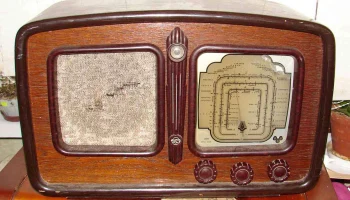

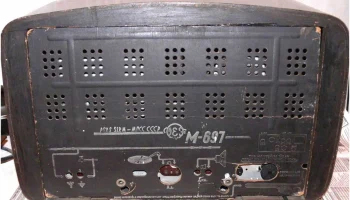

Вэф М-697 (1949)

## Характеристики радиоприёмника «ВЭФ М-697»

Выпускался Государственным электротехническим заводом ВЭФ с 1949 года.

### Основные параметры:
— Год выпуска: 1949
— Тип устройства: сетевой ламповый стационарный радиоприёмник
— Модель замены: «Балтика»

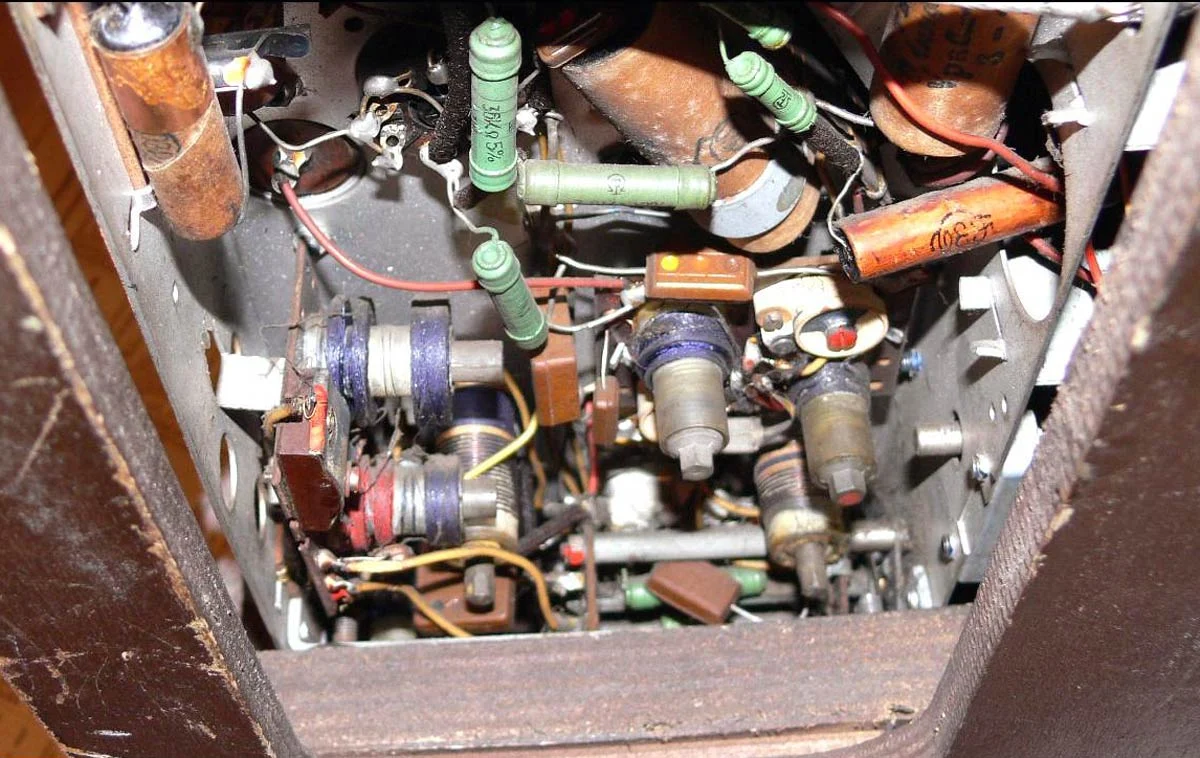

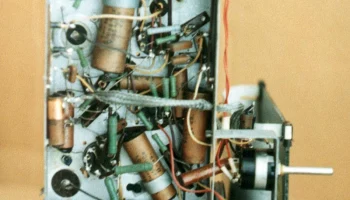

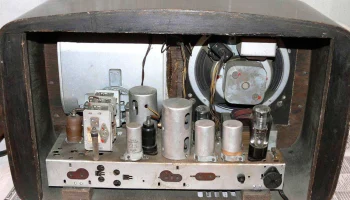

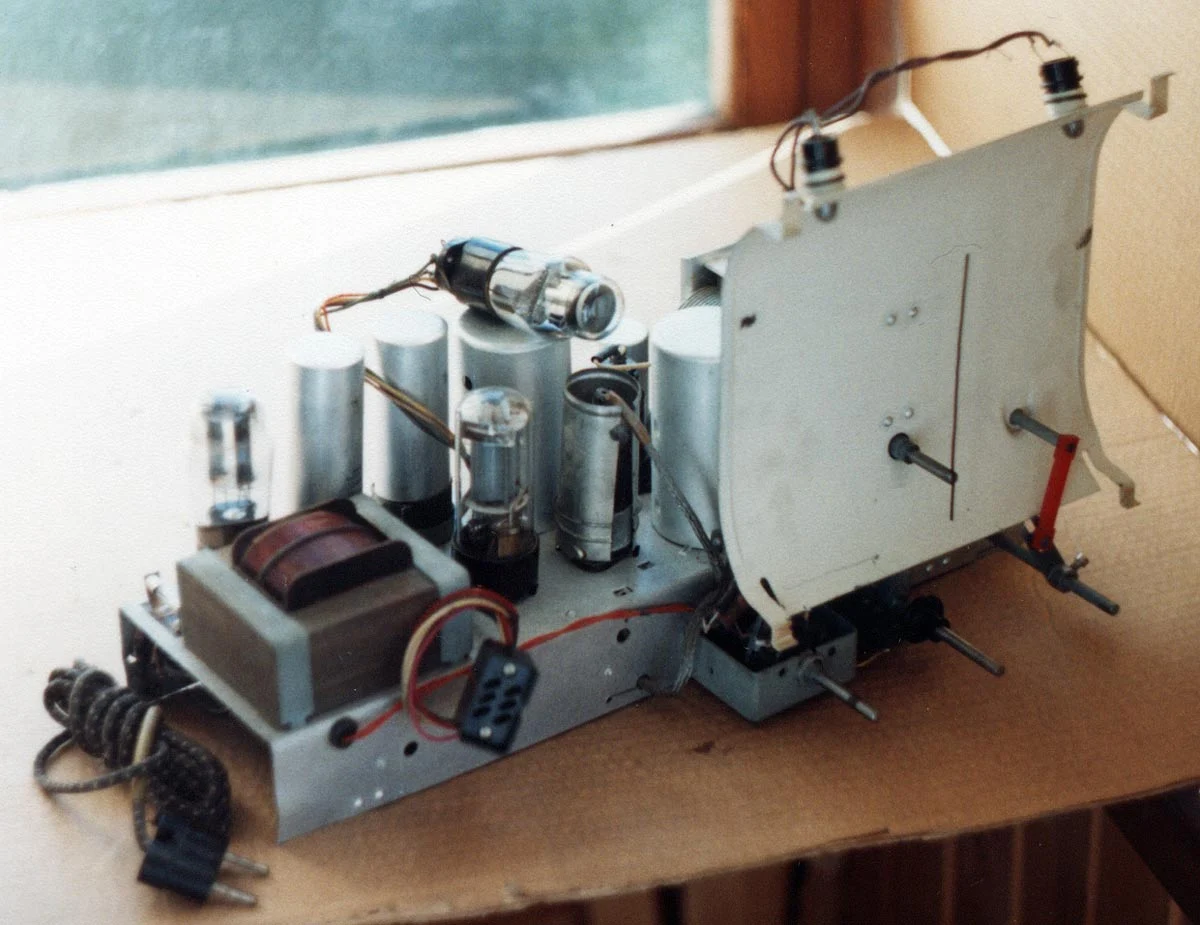

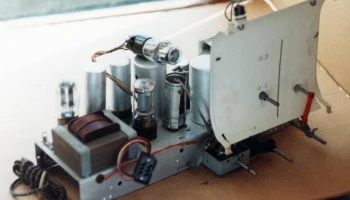

### Состав схемы:
— Лампы: 6 штук
— Преобразователь частоты: лампа 6А7
— УПЧ: лампа 6К7
— Детектор АРУ и предварительный усилитель НЧ: лампа 6Г7
— Оконечный УМ: лампа 6П6С
— Оптический индикатор настройки: лампа 6Е5С
— Блок выпрямителя: лампа 5Ц4С

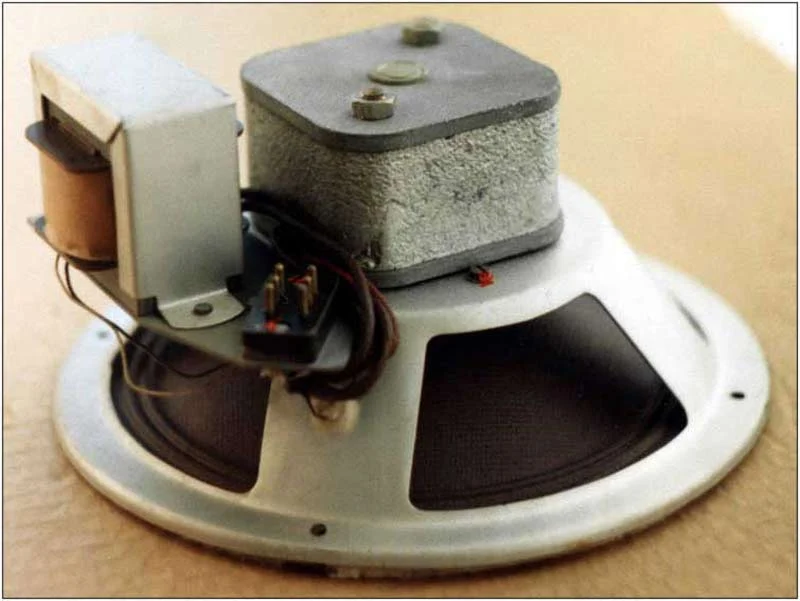

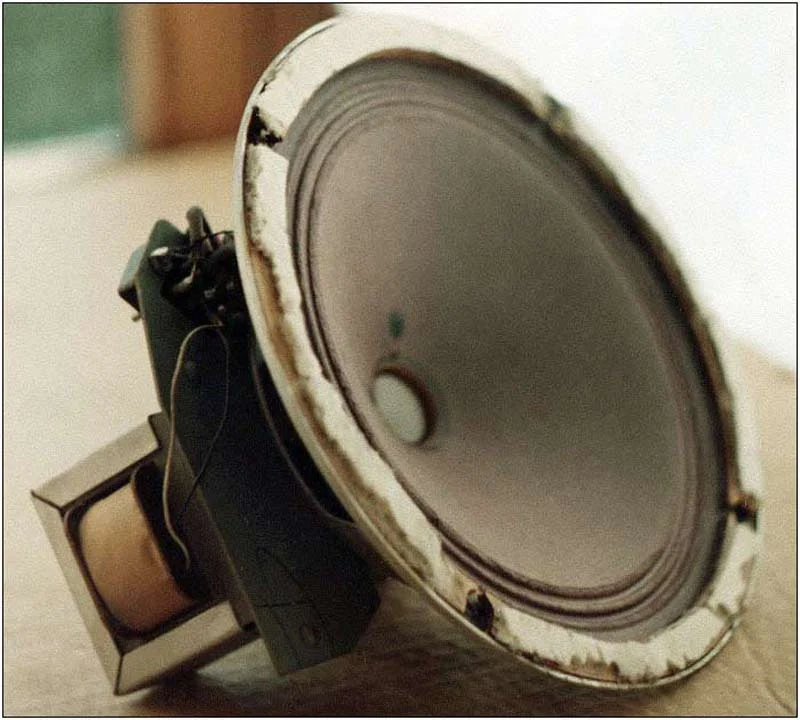

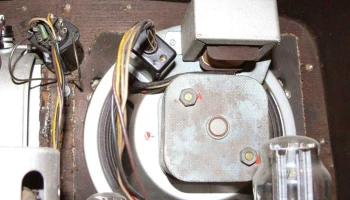

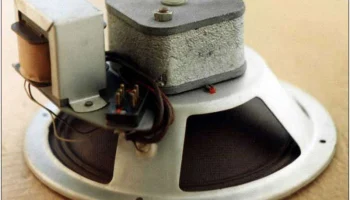

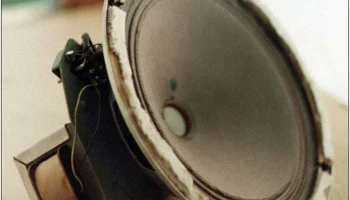

### Громкоговоритель:
— Высокочувствительный динамический громкоговоритель
— Комбинированная магнитная система с постоянным магнитом и катушкой подмагничивания

### Мощностные показатели:
— Выходная мощность: 2 Вт
— Потребляемая мощность: 67 Вт

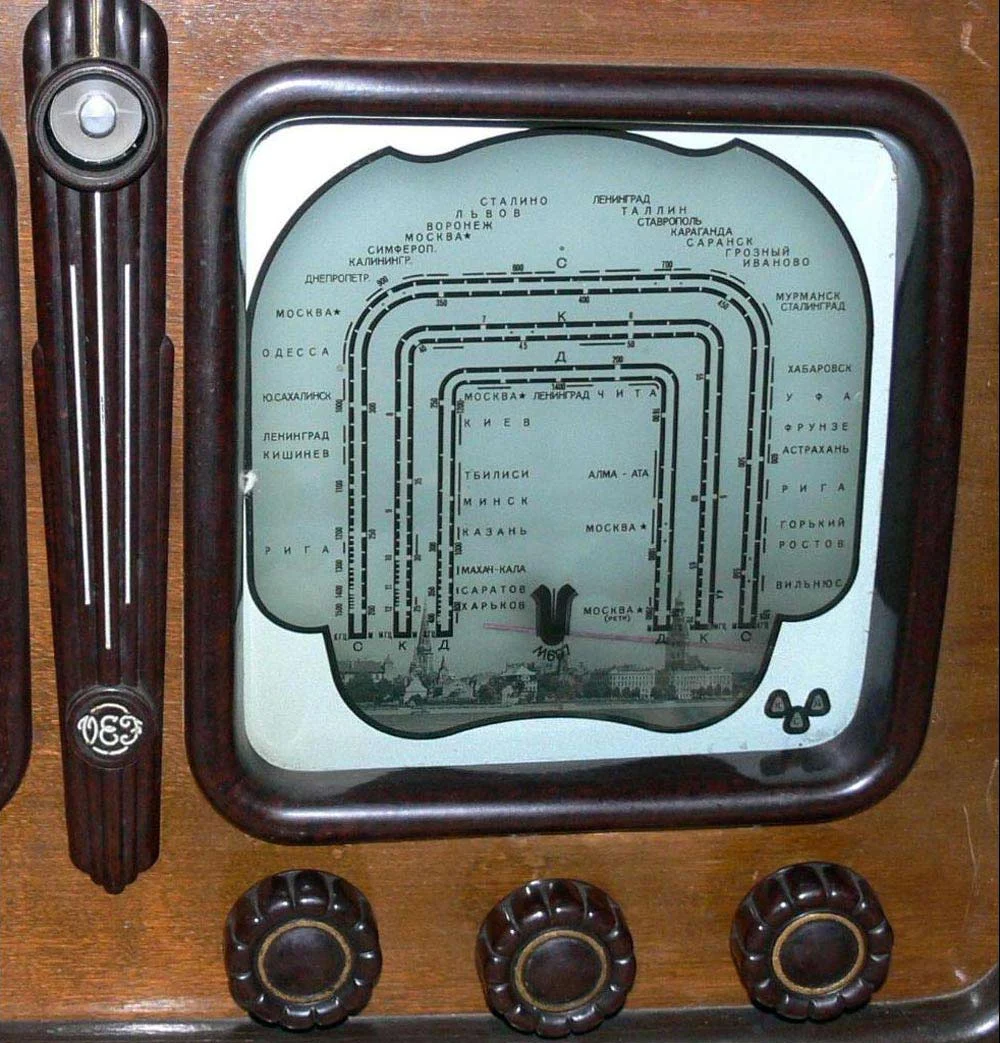

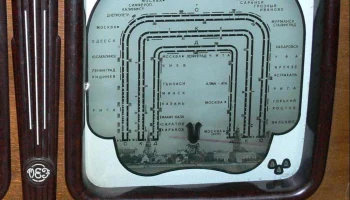

### Диапазоны работы:
— ДВ: 150–410 кГц
— СВ: 520–1500 кГц
— КВ: 4,28–12,1 МГц

### Частотные характеристики:
— Полоса пропускания ПЧ: 469 кГц
— Чувствительность:
— ДВ/СВ: 200 мкВ
— КВ: 300 мкВ
— Звукосниматель: 0,25 В

### Качество сигнала:
— Избирательность по соседнему каналу:
— ДВ/СВ: 26 дБ
— КВ: 12 дБ
— Ослабление зеркального канала:
— ДВ/СВ: 30 дБ
— КВ: 12 дБ

### Дополнительные данные:
— Размеры: 560×360×250 мм
— Вес: 13 кг

Завод также поставлял наборы для самостоятельной сборки данного радиоприёмника.
