СВД-М (1937)

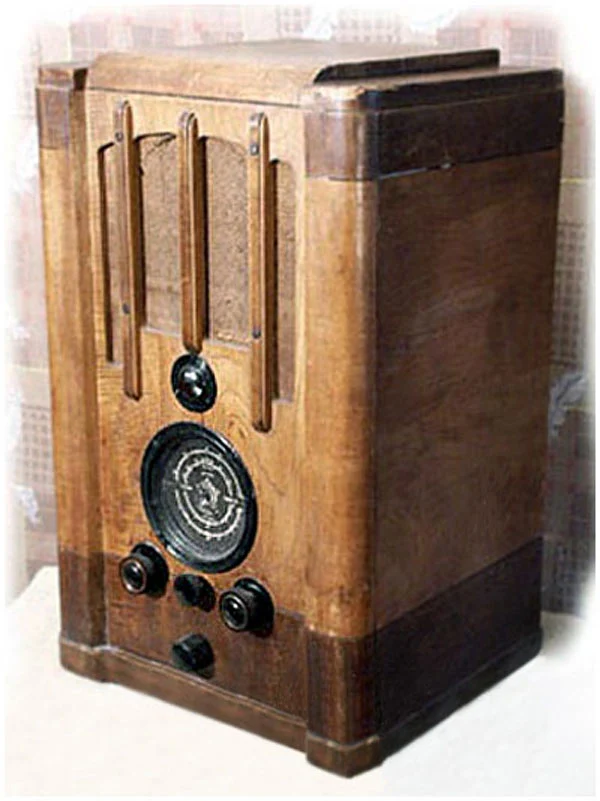

Радиоприёмник «СВД-М» (1937 год)

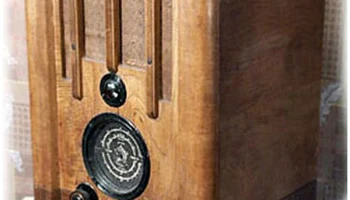

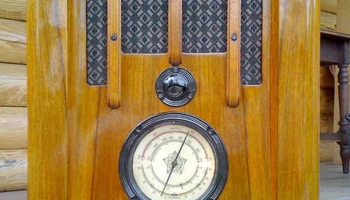

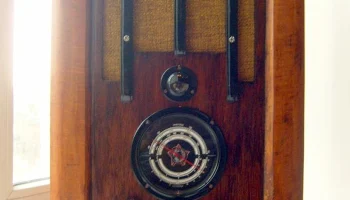

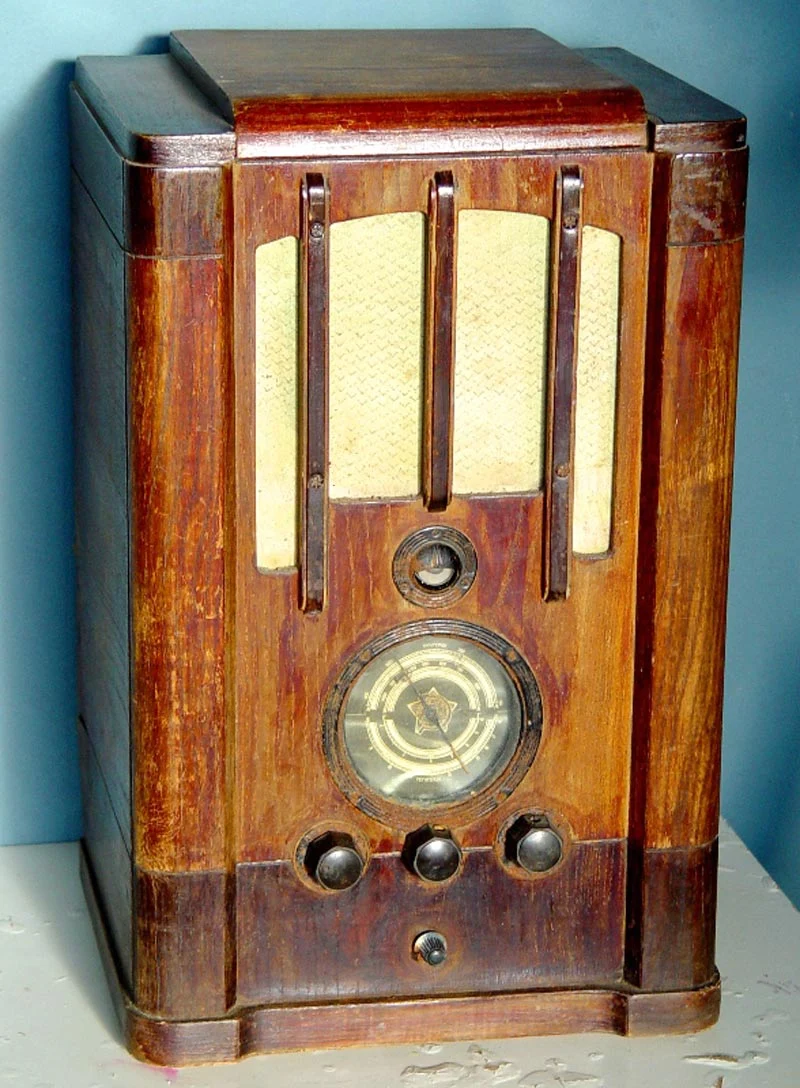

«СВД-М» – всеволновый десятиламповый супергетеродин, выпускавшийся с октября 1937 года Александровским радиозаводом. Модернизированная версия моделей «СВД» и «СВД-1», отличается от американского аналога «СВД-1» полной отечественной разработкой.

Технические характеристики:
— Тип: ламповый стационарный радиоприёмник;
— Количество ламп: 10;
— Конструкция: металлическое шасси закрытого типа;
— Материал корпуса: фанерованный шпон;
— Размеры: 560×360×290 мм;
— Вес: 16 кг.

Особенности устройства:
— Принцип работы: супергетеродин;
— Диапазоны приёма: ДВ (750–2000 м), СВ (200–556 м), КВ-1 (85,7–33,3 м);
— Элементы монтажа: многослойный монтаж, затруднённый доступ к некоторым компонентам;
— Крепление шасси: амортизировано боковыми стенками ящика;
— Громкоговоритель: динамического типа, расположен в верхней части ящика;

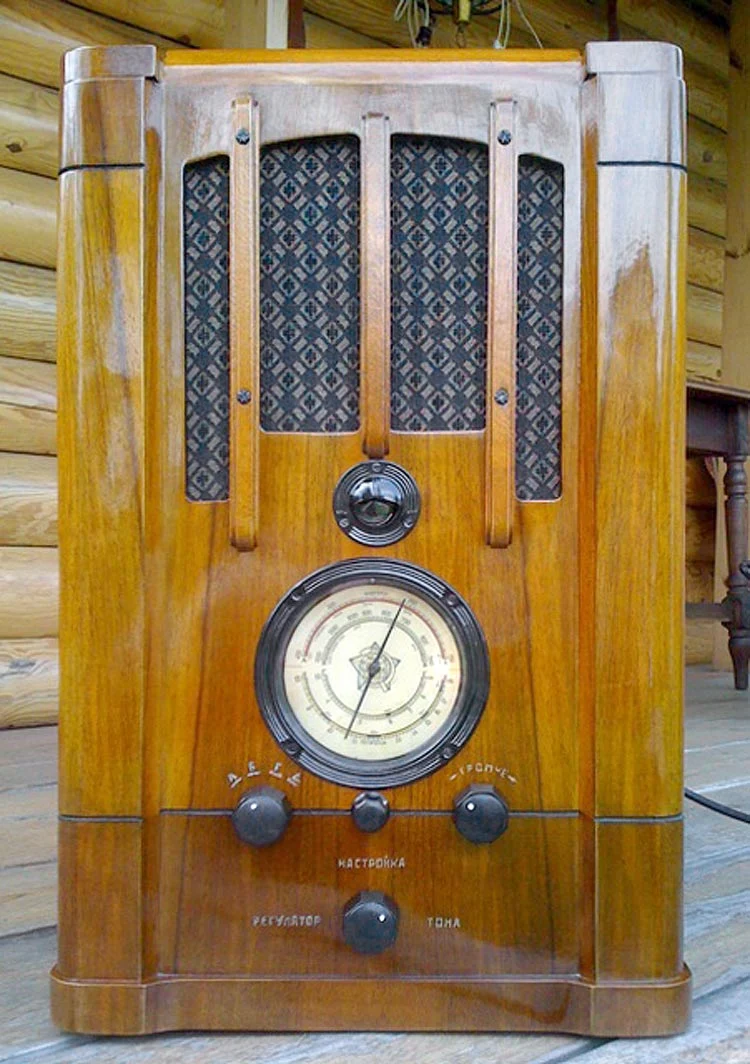

— Управление: четыре ручки на передней панели (переключатель диапазонов, регулятор громкости, настройка, регулировка тембра, выключатель сети);

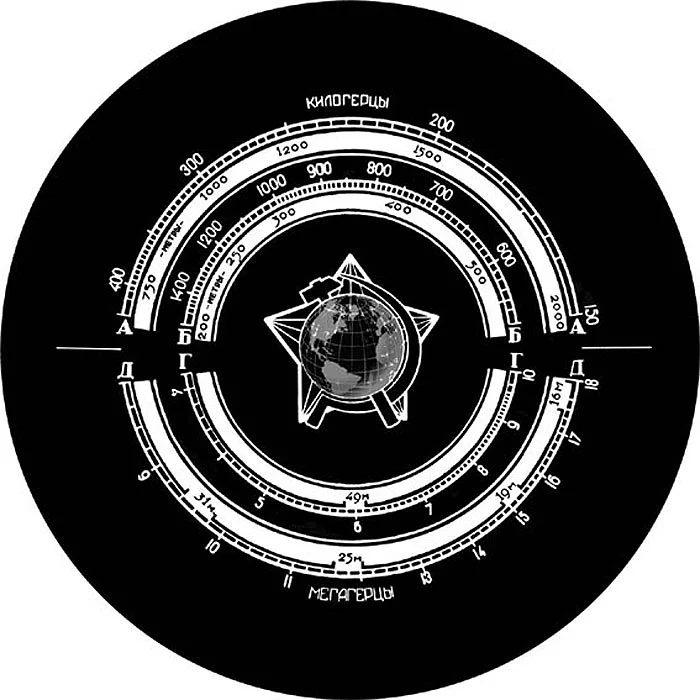

— Экран настройки: круглый индикатор с четырьмя поддиапазонами;
— Электропитание: переключение напряжения сети через специальную колодку с предохранителем;
— Экранированные блоки: силового трансформатора, контурных катушек УВЧ и гетеродина, выходного трансформатора.

Конструктивные особенности:

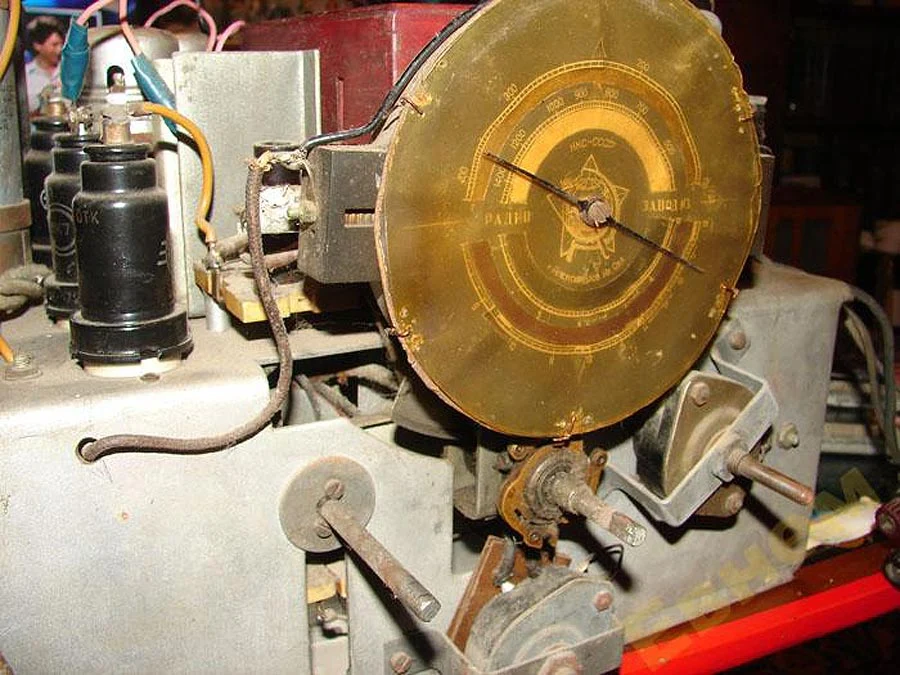

— Конденсатор настройки: четырёхсекционный, установлен на амортизаторах, защищён картонным кожухом;
— Настройка ПЧ: трансформаторы настроены латунными винтами, выведенными на заднюю панель шасси;
— Механизм регулировки частоты: редукторная передача вращения на вал конденсатора настройки посредством металлической пружины-фрикционной муфты.
