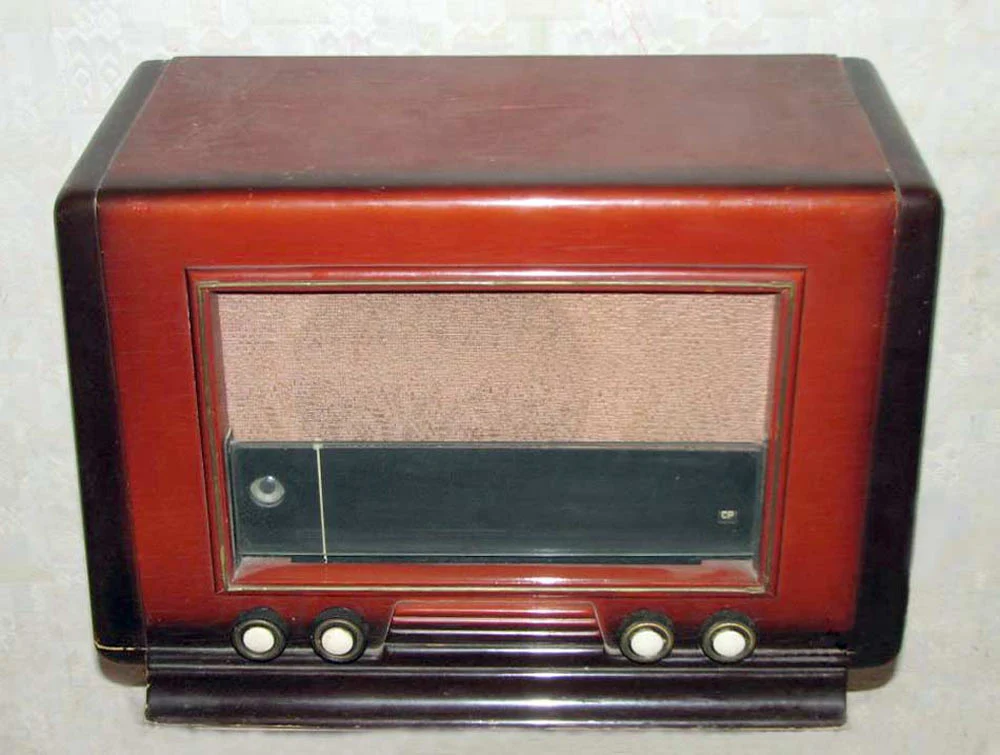

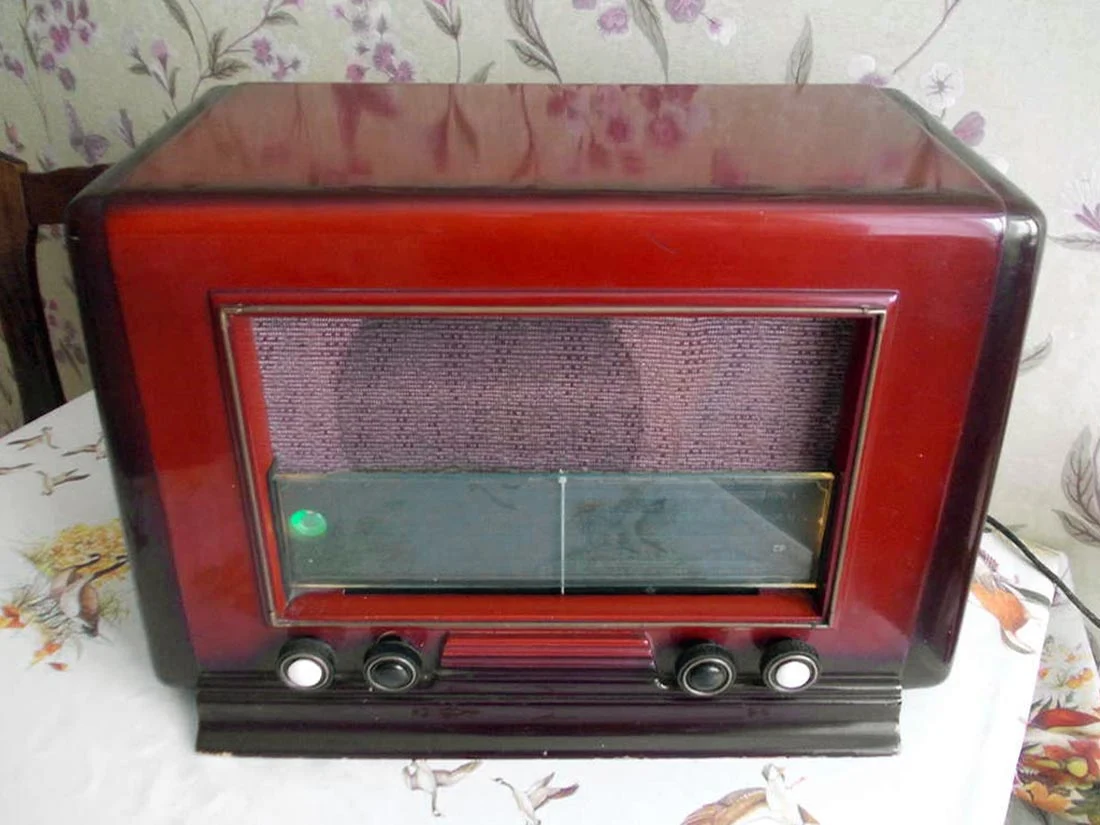

Электросигнал-2 (1948)

## Характеристики радиоприёмника «Электросигнал-2»

Выпущен Воронежским заводом «Электросигнал» в 1948 году как опытный образец. Разработан в конце 1946 года.

### Основные технические параметры:
— **Диапазоны волн:**
— ДВ: 150–410 кГц (длина волны 2000–732 м)
— СВ: 520–1500 кГц (длина волны 577–200 м)
— КВ-1: 8,55–18,3 МГц (длина волны 35–16,4 м)
— КВ-2: 4,25–8 МГц (длина волны 70,5–37,5 м)

— **Частота промежуточная (ПЧ):** 460 кГц
— **Чувствительность:**
— Наружная антенна:
— ДВ, СВ – 100 мкВ
— КВ-поддиапазоны – около 200 мкВ
— Рамка:
— ДВ, СВ – до 0,5 мВ/м
— Со звукоснимателя – 0,6 В

— **Избирательность:**
— По соседнему каналу: около 26 дБ на СВ, 32 дБ на ДВ
— По зеркальному каналу: более 34 дБ на ДВ, более 28 дБ на СВ, 14 дБ на КВ

— **АРУ:** Изменение напряжения на выходе на 6 дБ при изменении на входе на 60 дБ

— **Средняя выходная мощность:** 3,5 Вт
— **Диапазон воспроизводимых частот:** 150–4000 Гц
— **Потребляемая мощность:** 70 Вт

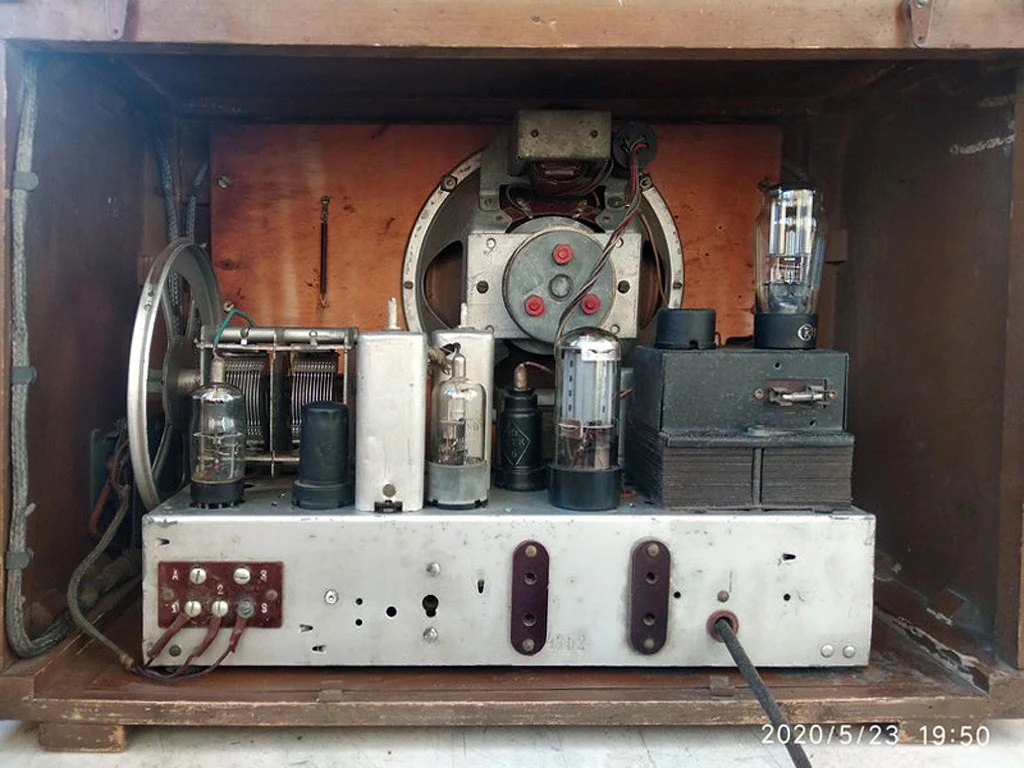

### Комплектующие лампы:
— 6Ж6С, 6А7, 6К3, 6Г7, 6П3С, 6Е5С, 5Ц4С

### Дополнительные особенности:

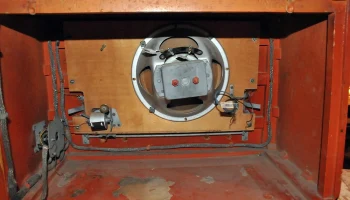

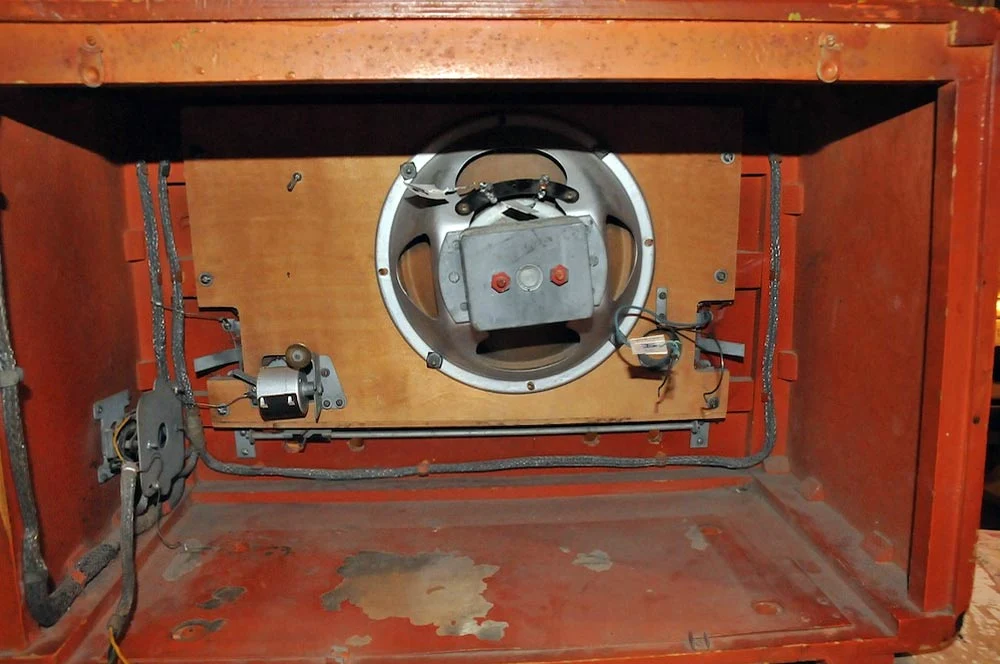

— Внутренняя антенна представлена рамками из провода внутри футляра

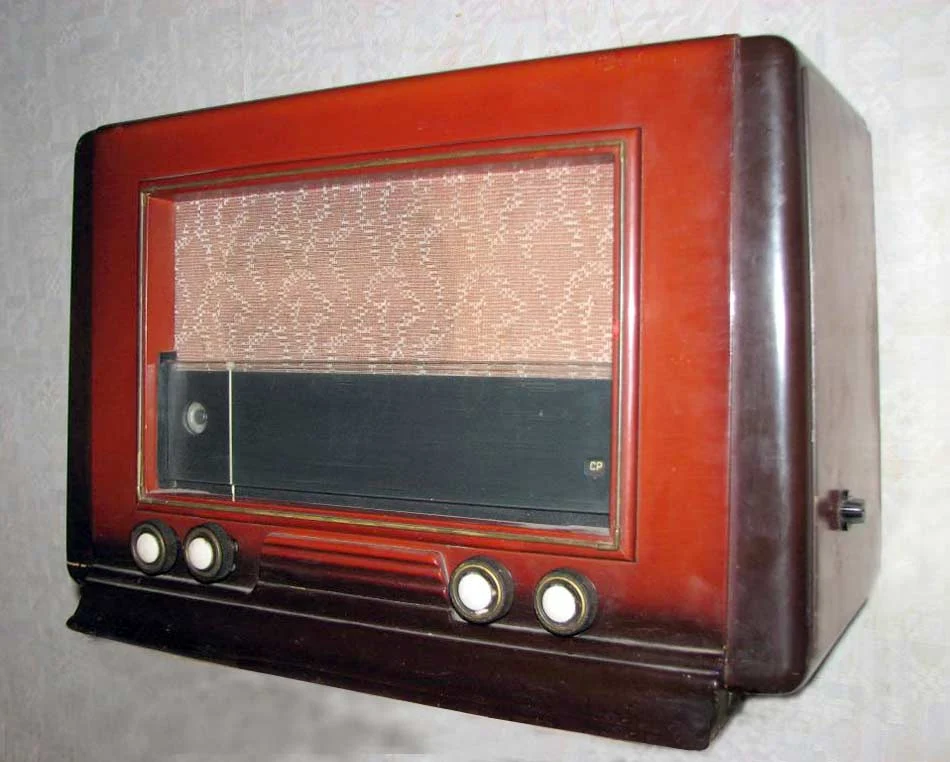

— Ручка регулировки направления приёма расположена справа на боковине футляра
