ЭЧС-3 (1933)

## Характеристики радиоприёмника ЭЧС-3

Выпускался заводом имени Орджоникидзе с осени 1933 года.

### Основные особенности:
— Тип устройства: ламповый стационарный радиоприёмник.
— Модели: ЭЧС-3 и ЭЧС-4.

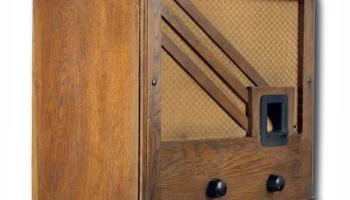

— Принципиальная схема одинакова, различие заключается во встроенном громкоговорителе у модели ЭЧС-4.

### Питание:
— Напряжение сети: 110, 120 или 220 В.

### Технические параметры:
— Тип схемы: регенеративный приёмник прямого усиления 1-V-2.

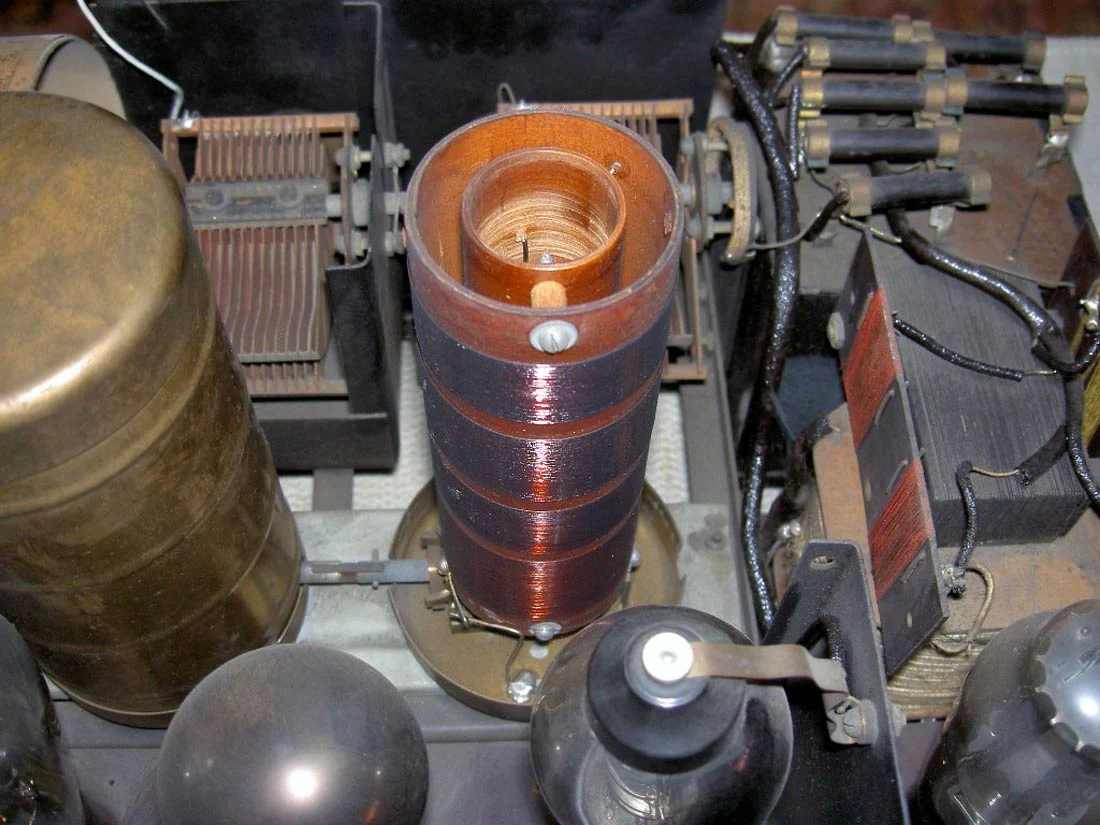

— Количество перестраиваемых контуров: 3.
— Выходная мощность усилителя: 0,8–1 Вт.
— Диапазон волн: 200–2000 м, разделён на 4 поддиапазона.
— Адаптерный вход для грампластинок.

### Конструкция:

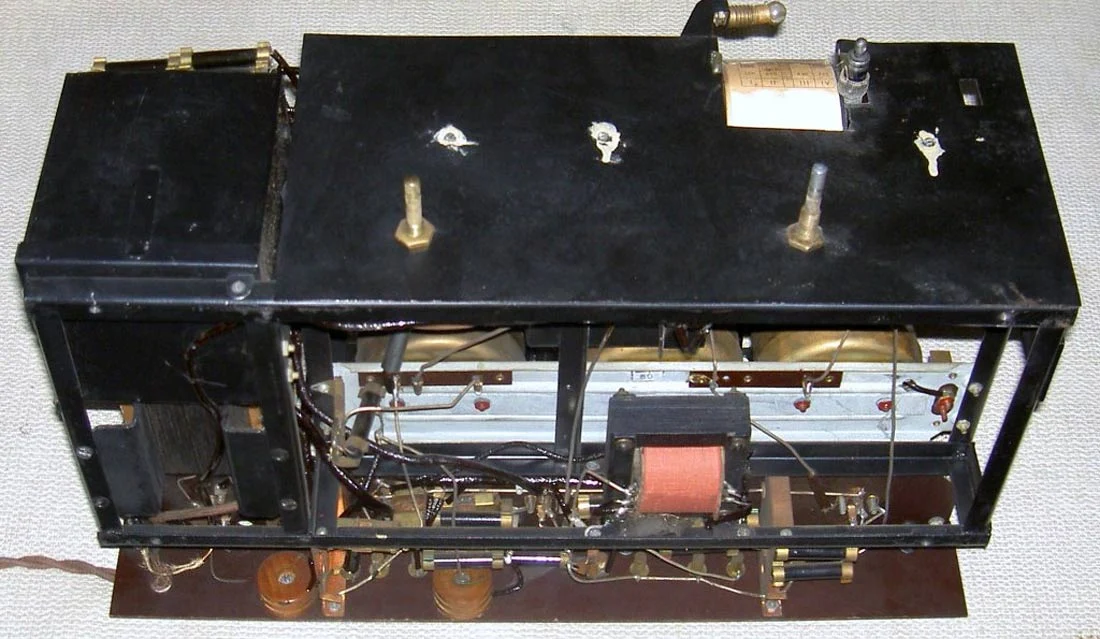

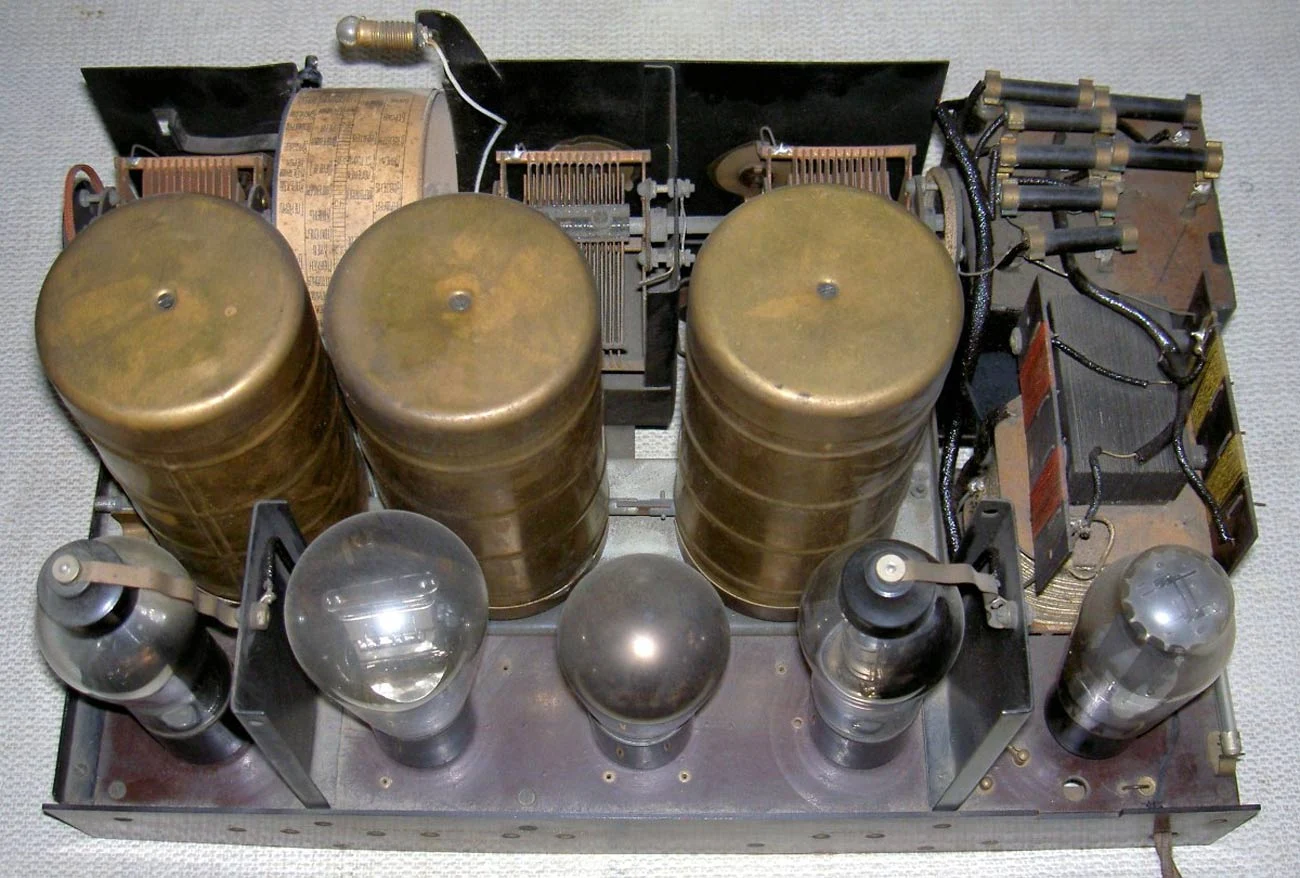

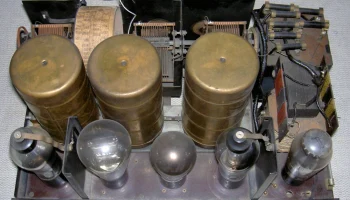

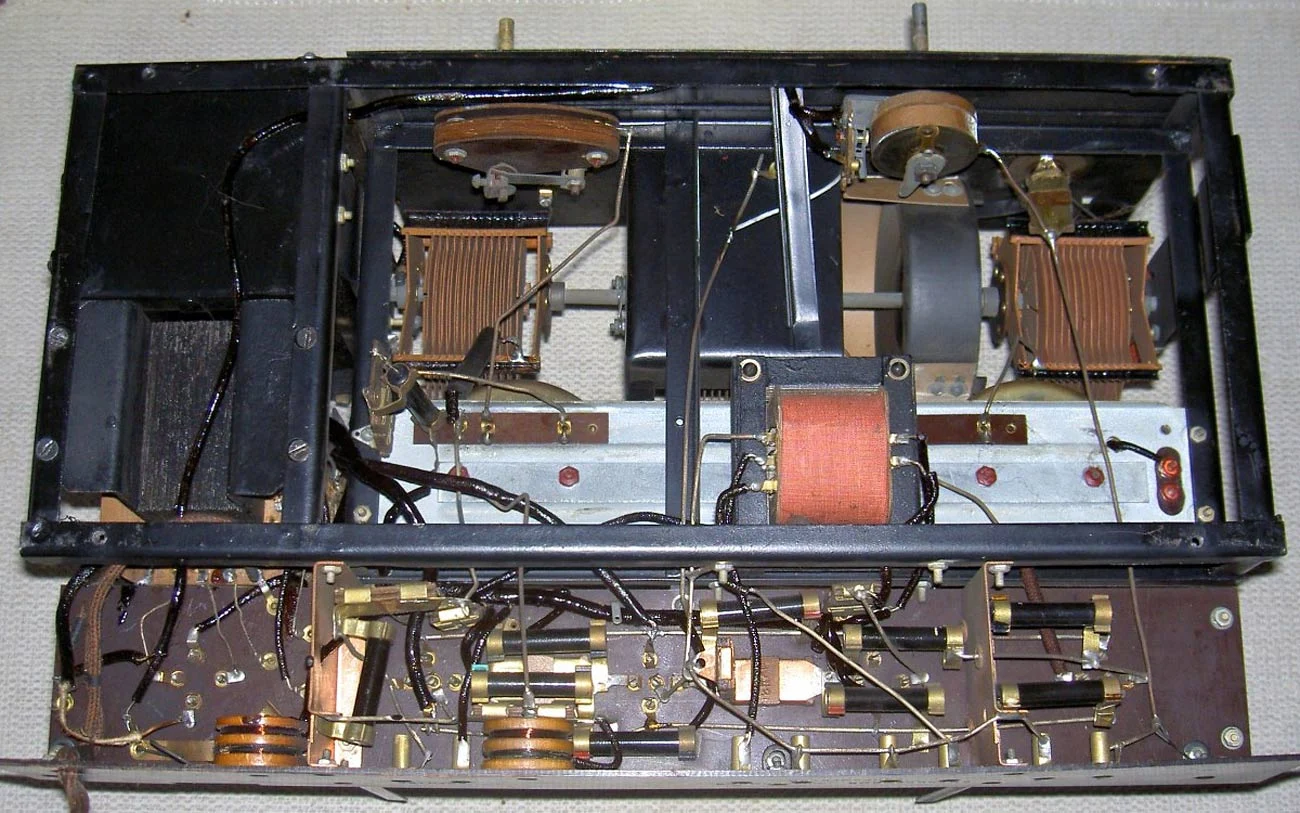

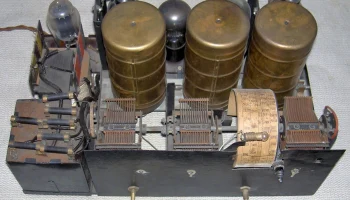

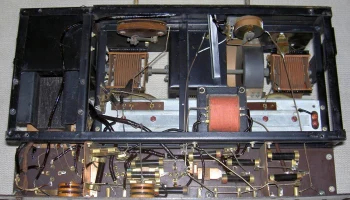

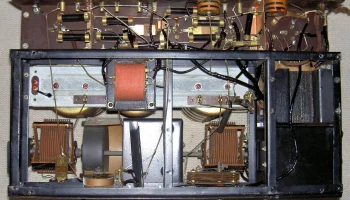

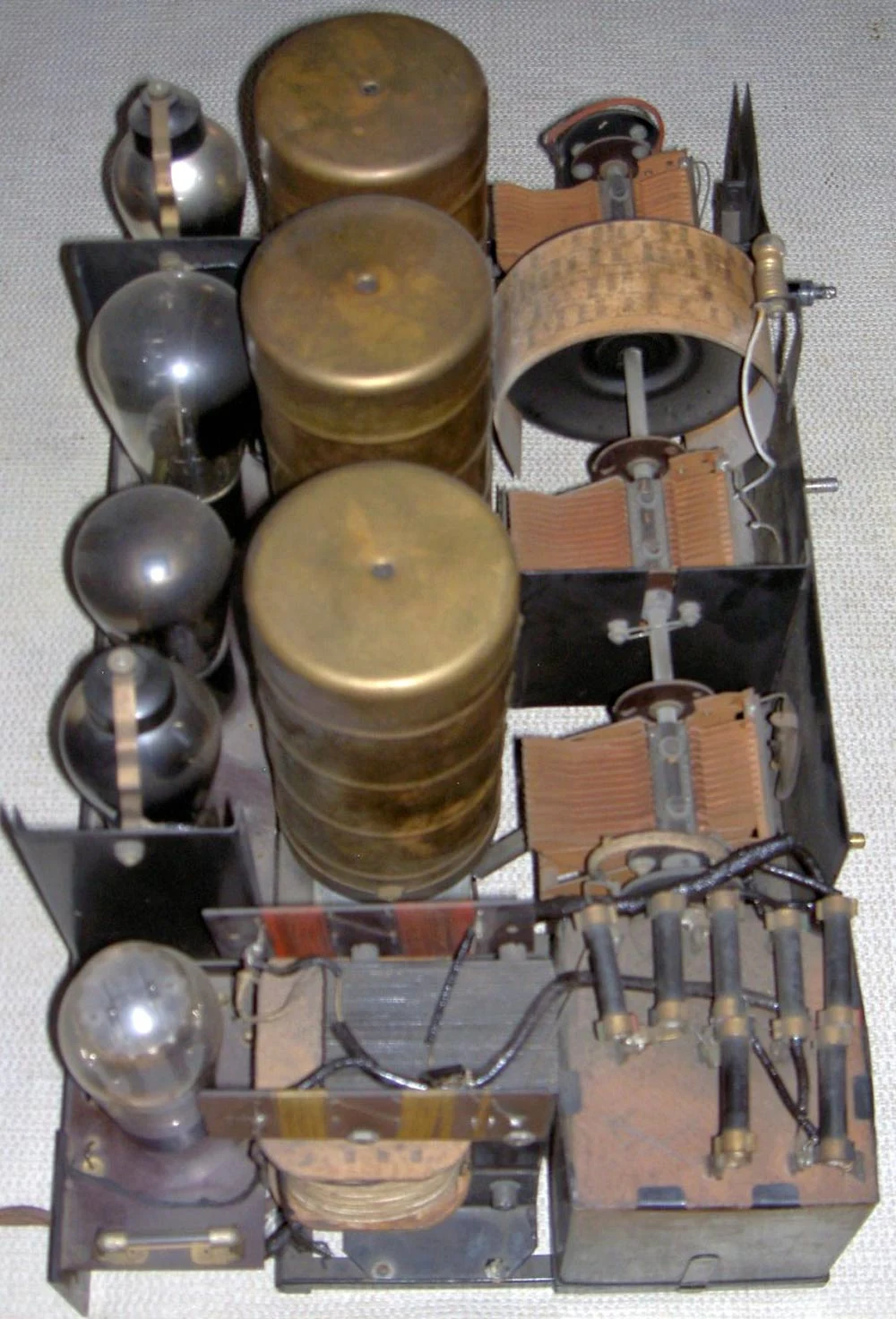

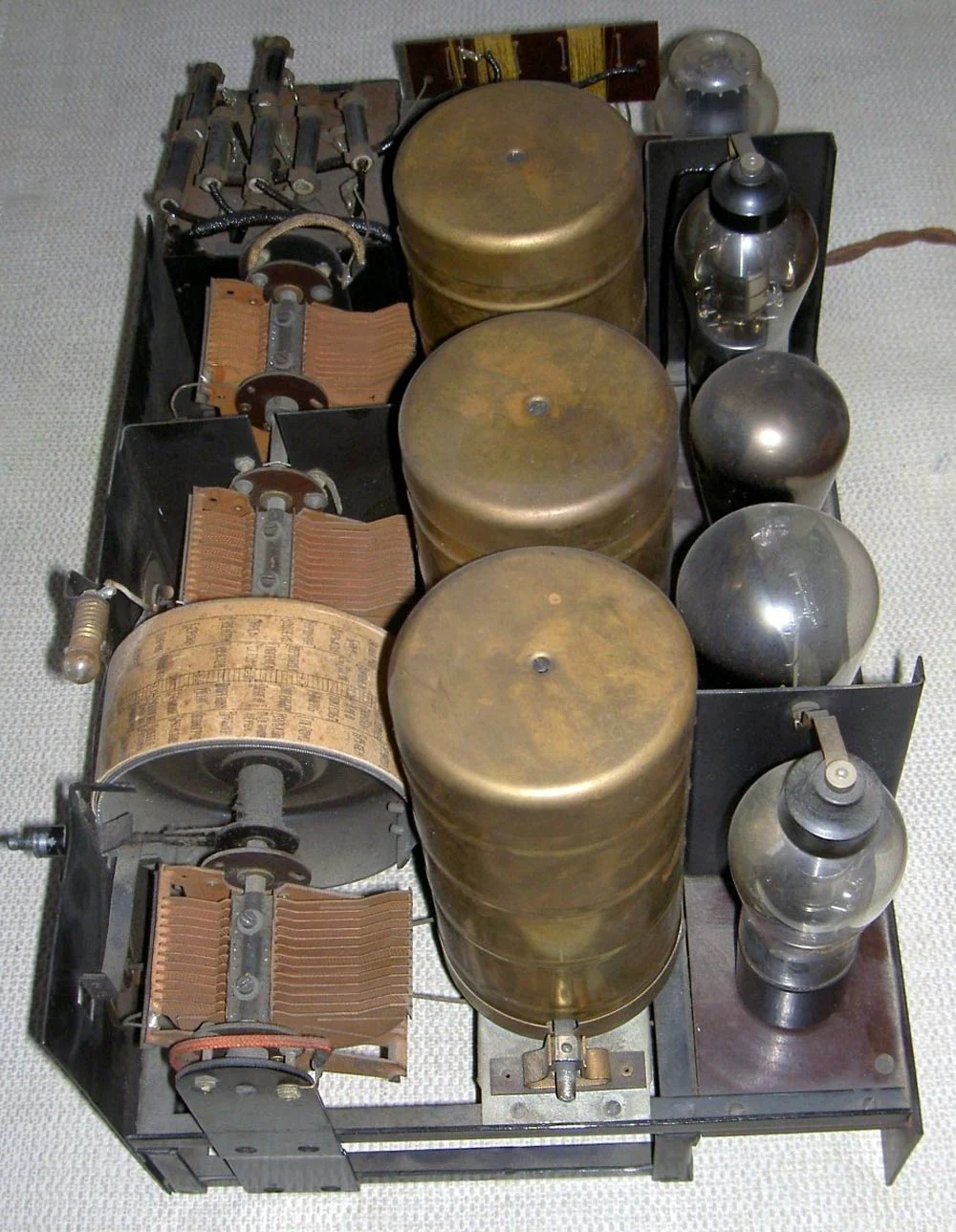

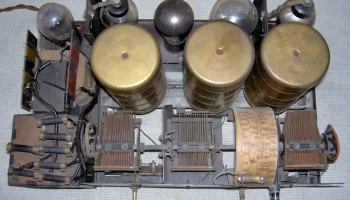

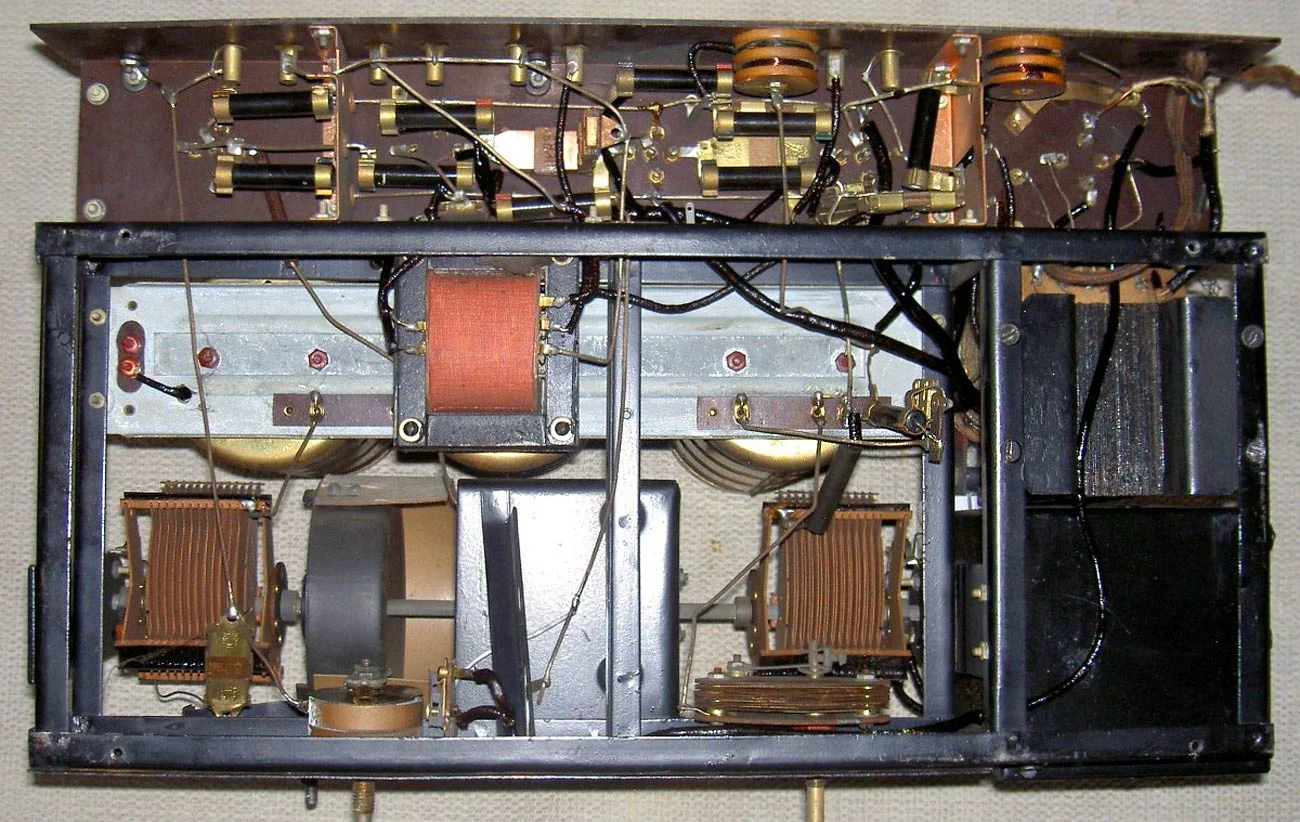

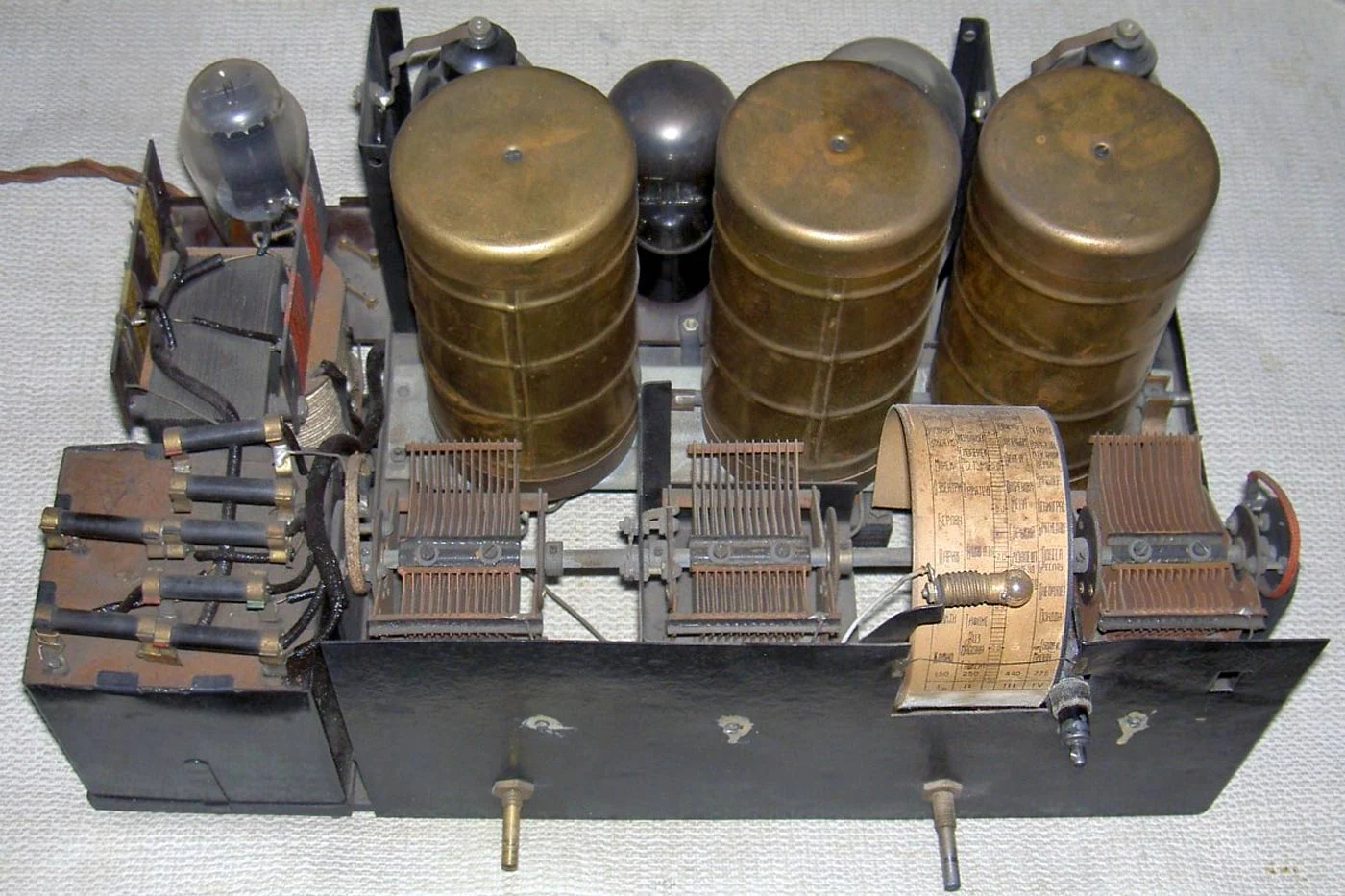

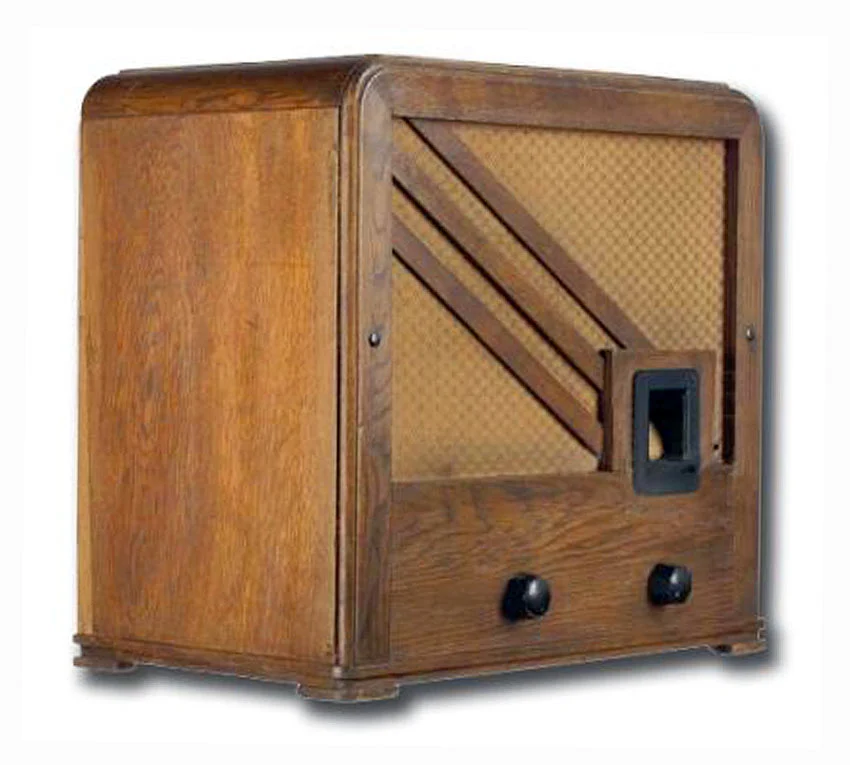

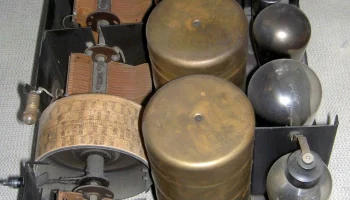

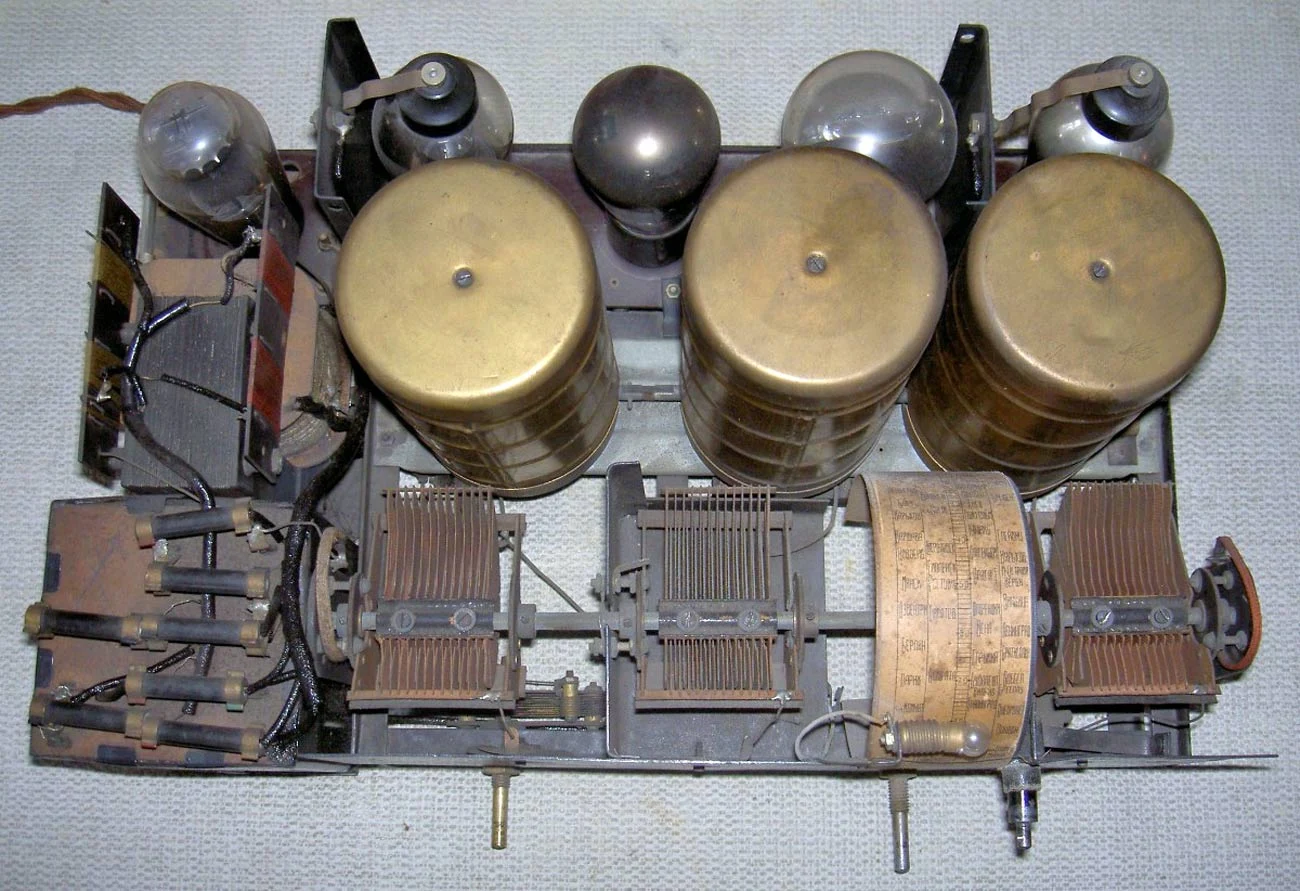

— Шасси металлическое, крепится на дне футляра с съёмной задней стенкой.

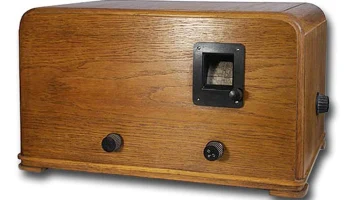

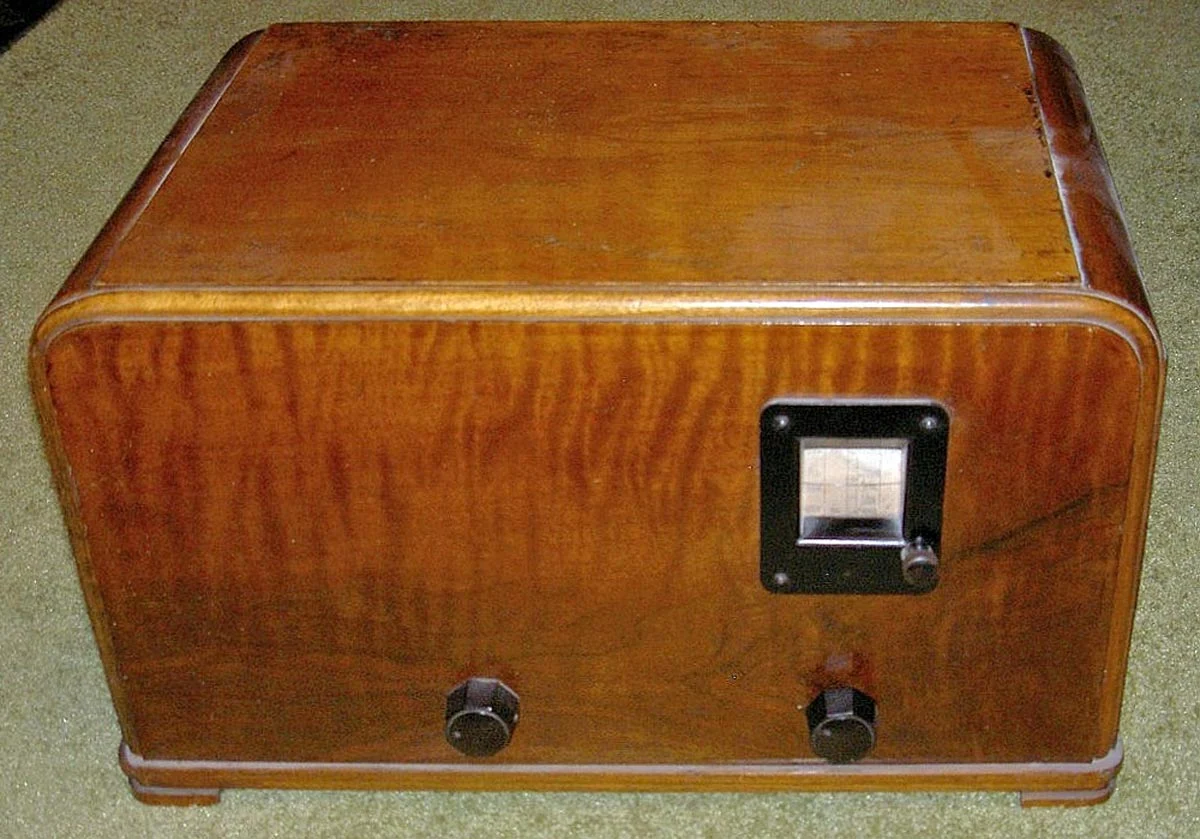

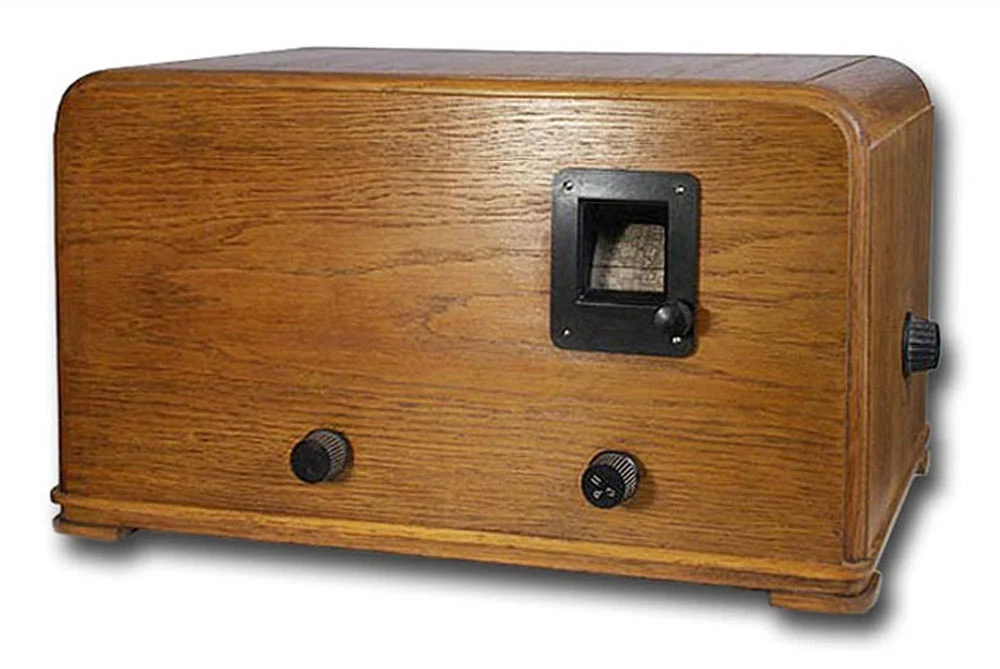

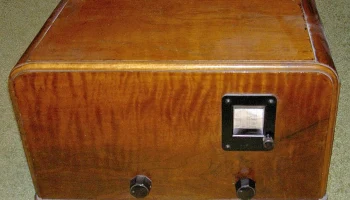

— Управление осуществляется четырьмя ручками, расположенными спереди и сбоку корпуса.

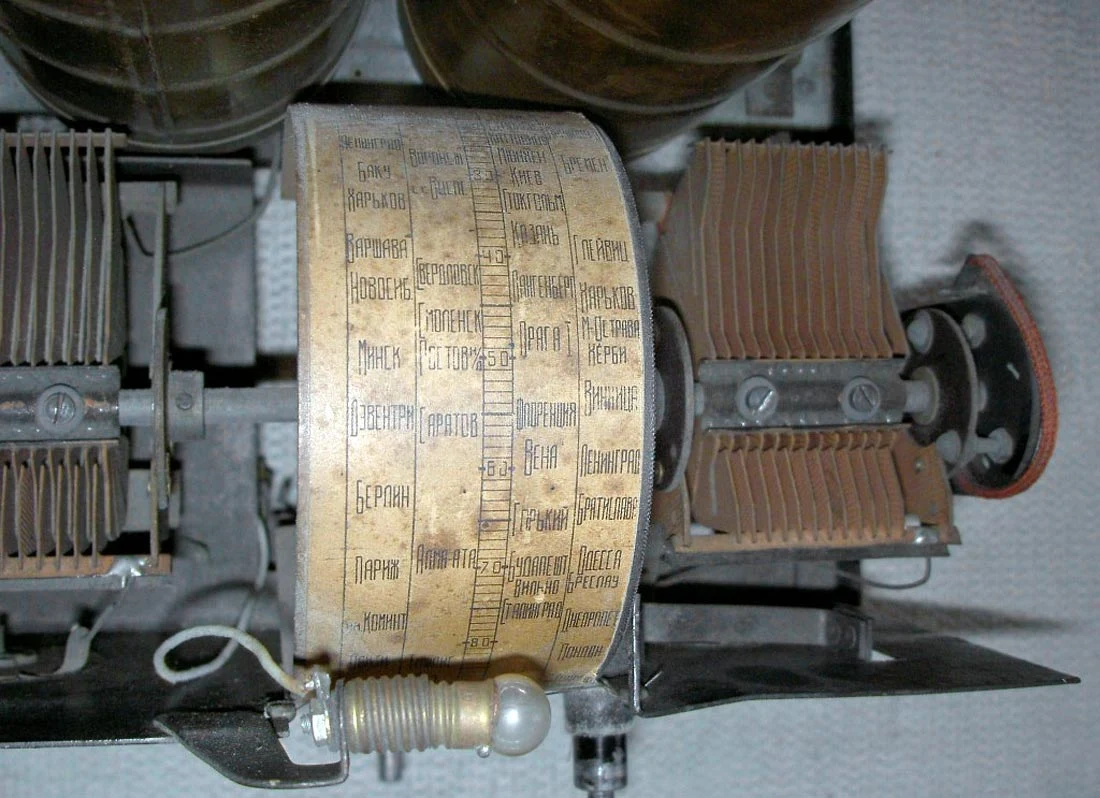

— Настройка, регулировка громкости и обратной связи находятся спереди.
— Переключатель диапазонов размещён справа сбоку.

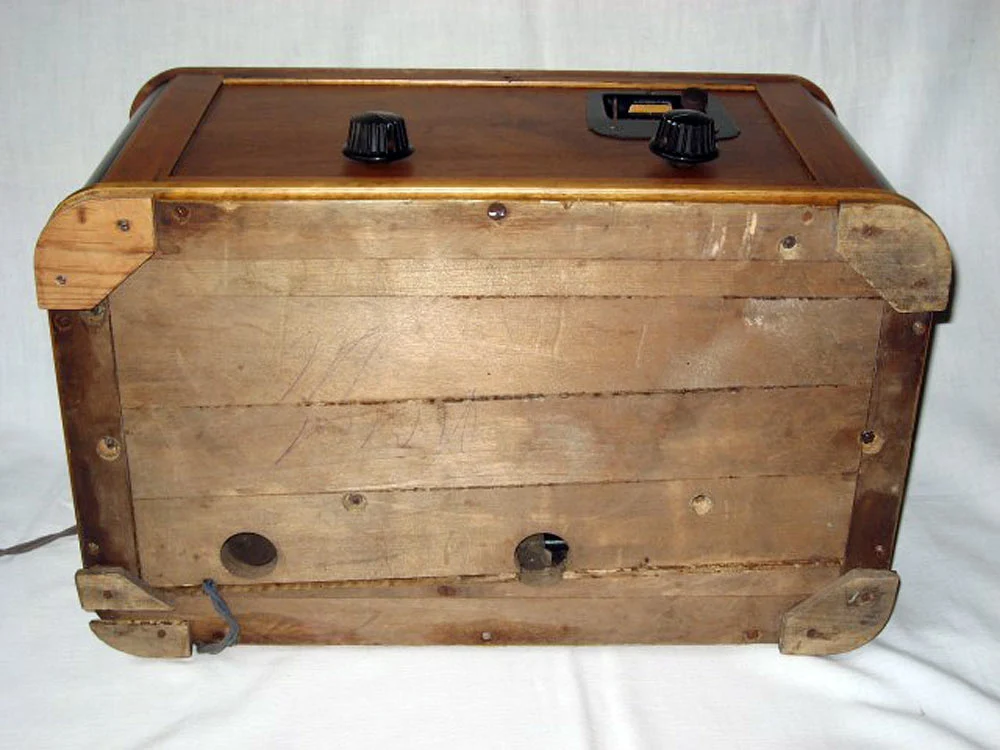

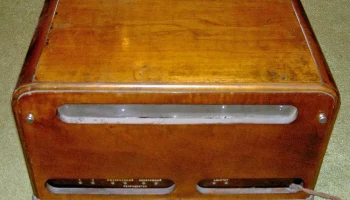

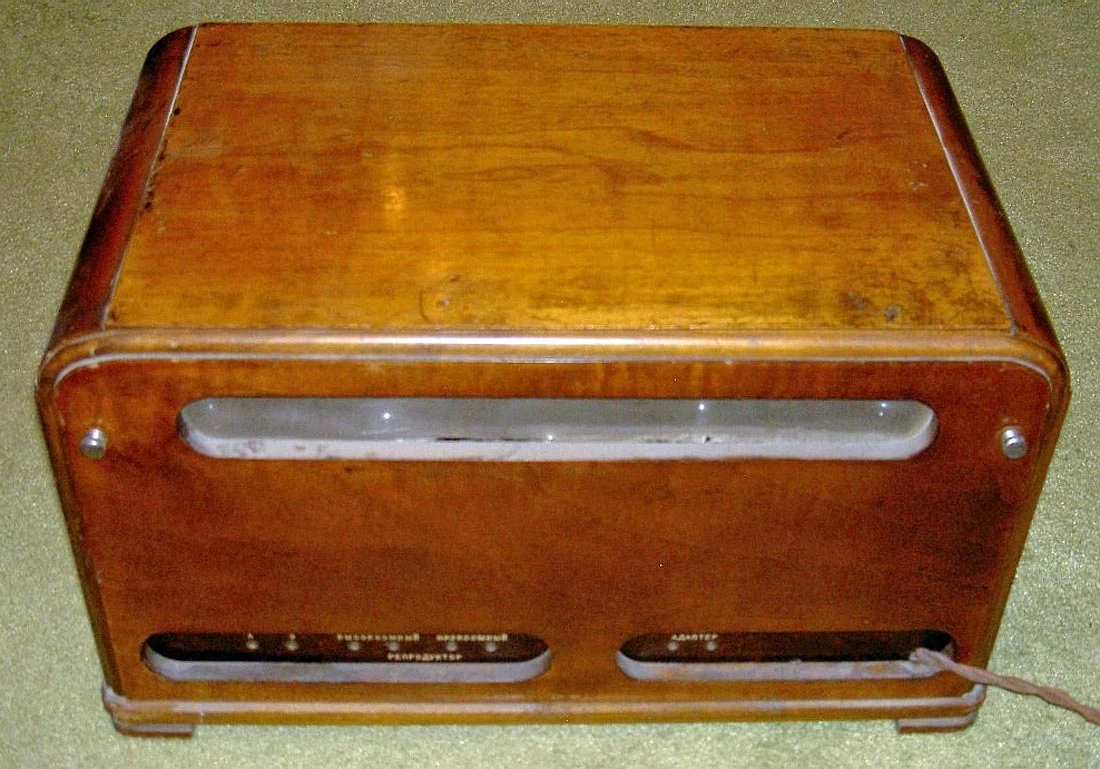

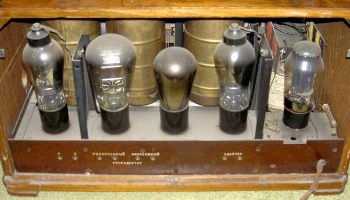

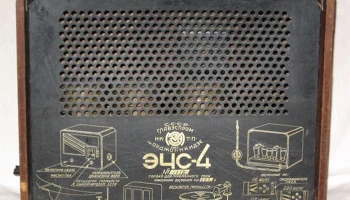

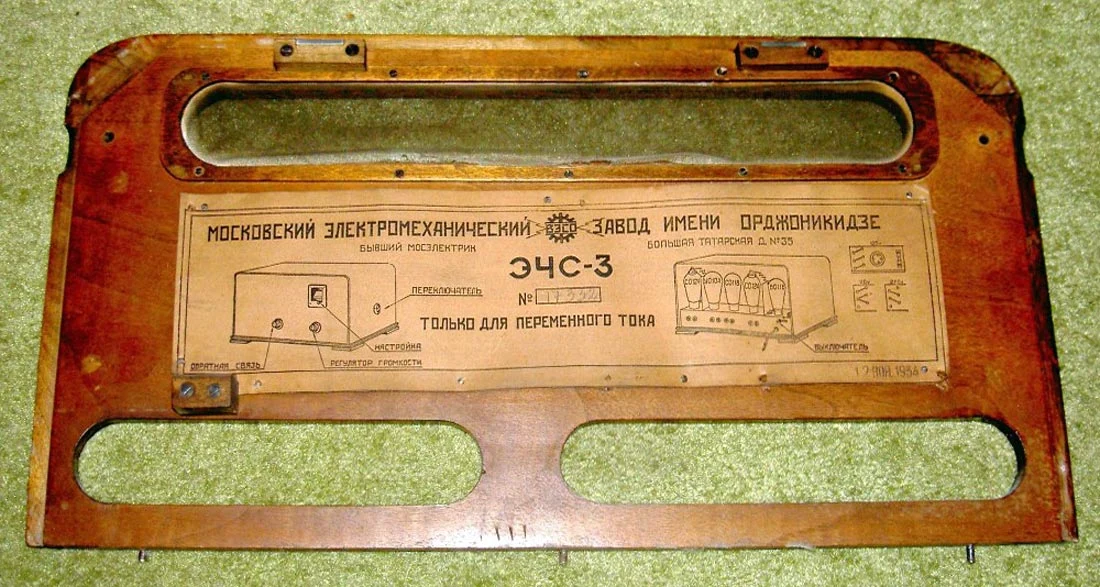

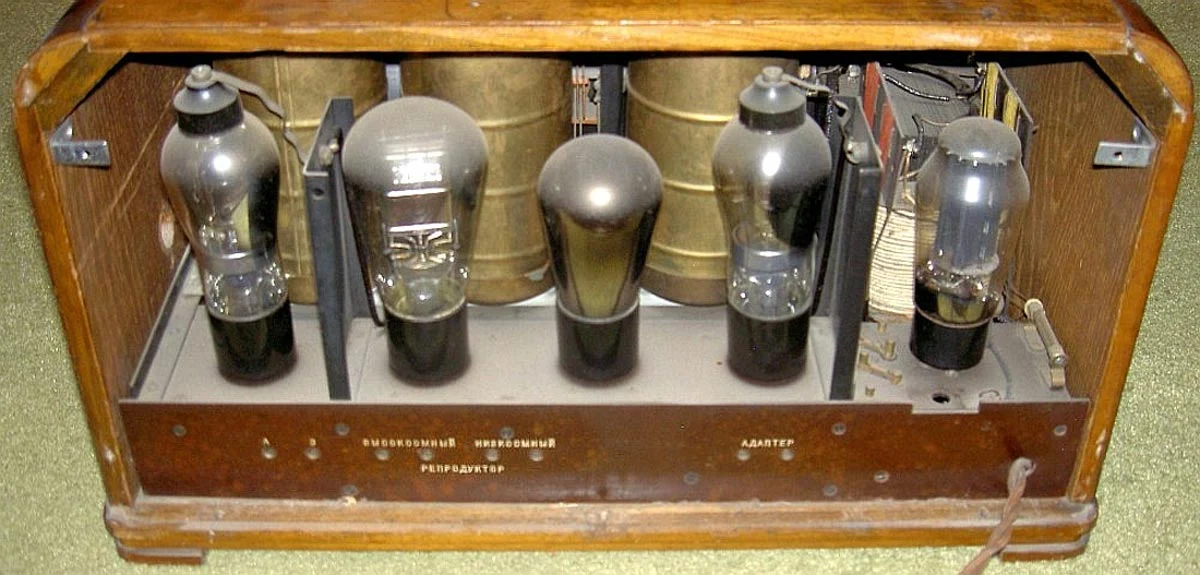

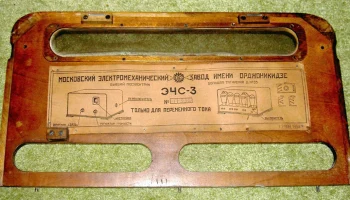

— Задняя стенка содержит гнезда для подключения антенны, заземления, адаптера и репродуктора.

### Варианты подключения:
— Для ЭЧС-3 предусмотрены две пары гнезд для низкоомных и высокоомных репродукторов.

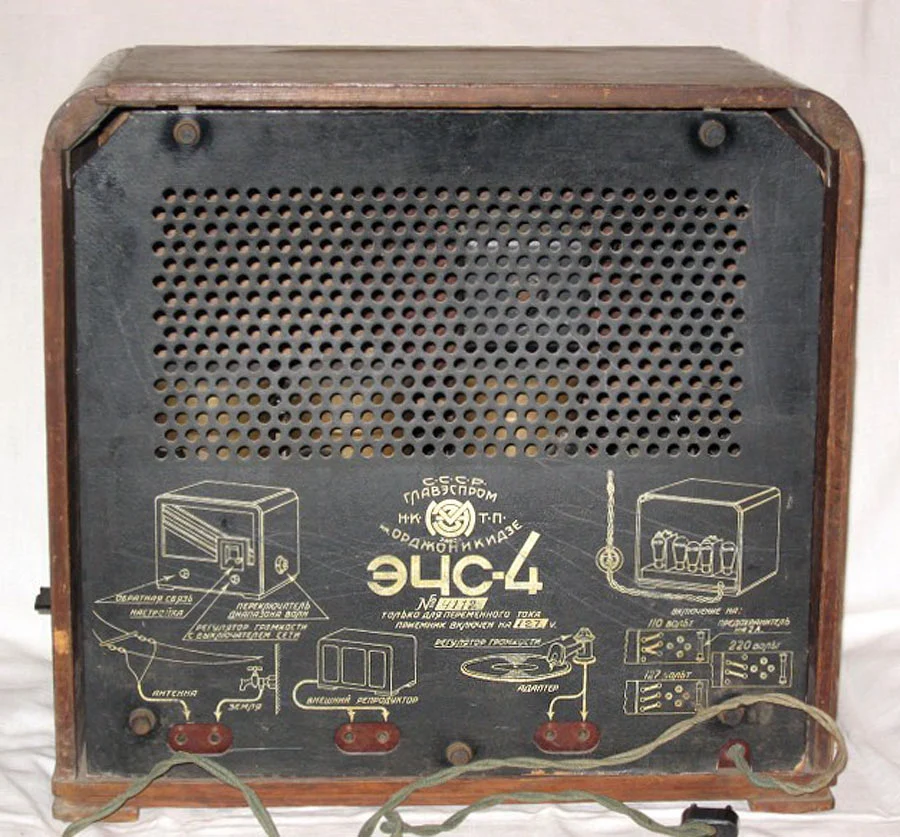

— ЭЧС-4 оснащён одной парой гнезд для низкоомного репродуктора, собственный автоматически отключается.

### История модификаций:
Прибор прошёл две модернизации за период производства.

### Источники информации:
Описание моделей можно найти в следующих изданиях:
— Брошюра НКТП;
— Справочник Н.В. Анисимова;
— Журнал «Радиофронт» № 10 за 1933 год;
— Справочник Р. Малинина;
— Справочник «Радиовещательные приёмники» за 1941 год.
