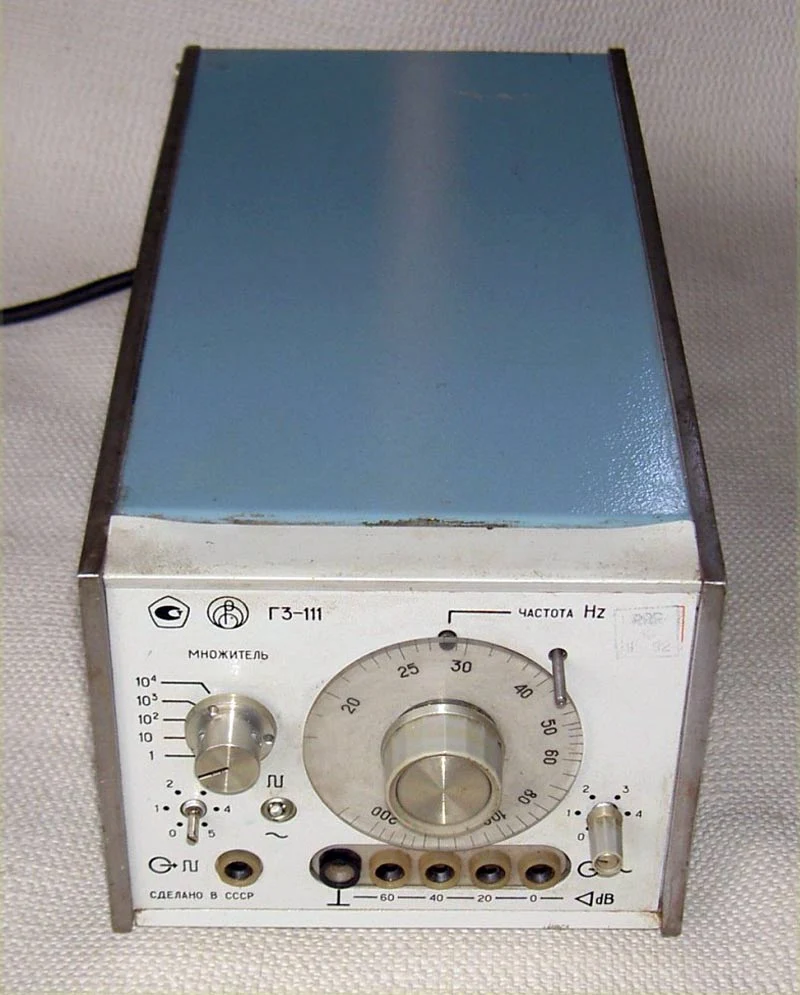

ГЗ-111 (1985)

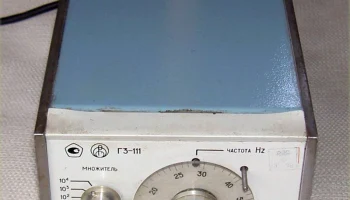

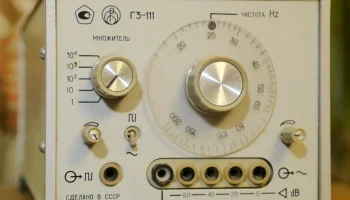

## Описание генератора сигналов низкочастотного типа «ГЗ-111»

Генератор сигналов низкочастотных типов «ГЗ-111» производился с 1985 года и предназначался для настройки и тестирования радиоэлектронной аппаратуры (РТА).

### Основные характеристики:
— Тип генератора: RC-тип
— Поддиапазоны: пять диапазонов частот
— Диапазон частот: 20 Гц – 2 МГц
— Режимы генерации: синусоидальный, прямоугольный сигнал (дополнительный режим)
— Возможность синхронизации внешней формой сигнала

### Особенности конструкции:
— Система стабилизации выходного напряжения обеспечивает стабильные параметры работы устройства
— Плавная и дискретная регулировка выходного напряжения в широком диапазоне значений
— Аттенюатор позволяет ослаблять выходной сигнал ступенями через каждые 20 дБ или плавно регулировать уровень до -22 дБ

### Технические параметры:
— Погрешность установки частоты: ± [1 + (50/f)] %
— Уровень выходного напряжения: 5 В (нагрузка 600 Ом)
— Максимальное выходное напряжение прямоугольного сигнала: 10 В (600 Ом)
— Мощность потребления: 20 ВА
— Размеры: 189×180×335 мм
— Масса: 5 кг

Инструкция по эксплуатации прилагается отдельно.
