ГМВ (1955)

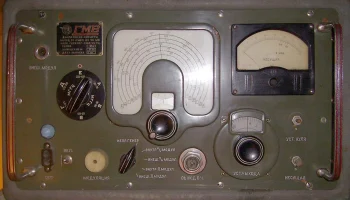

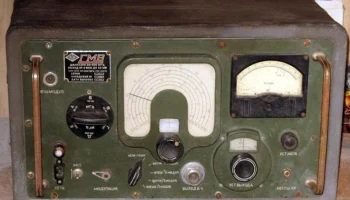

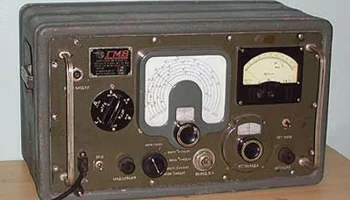

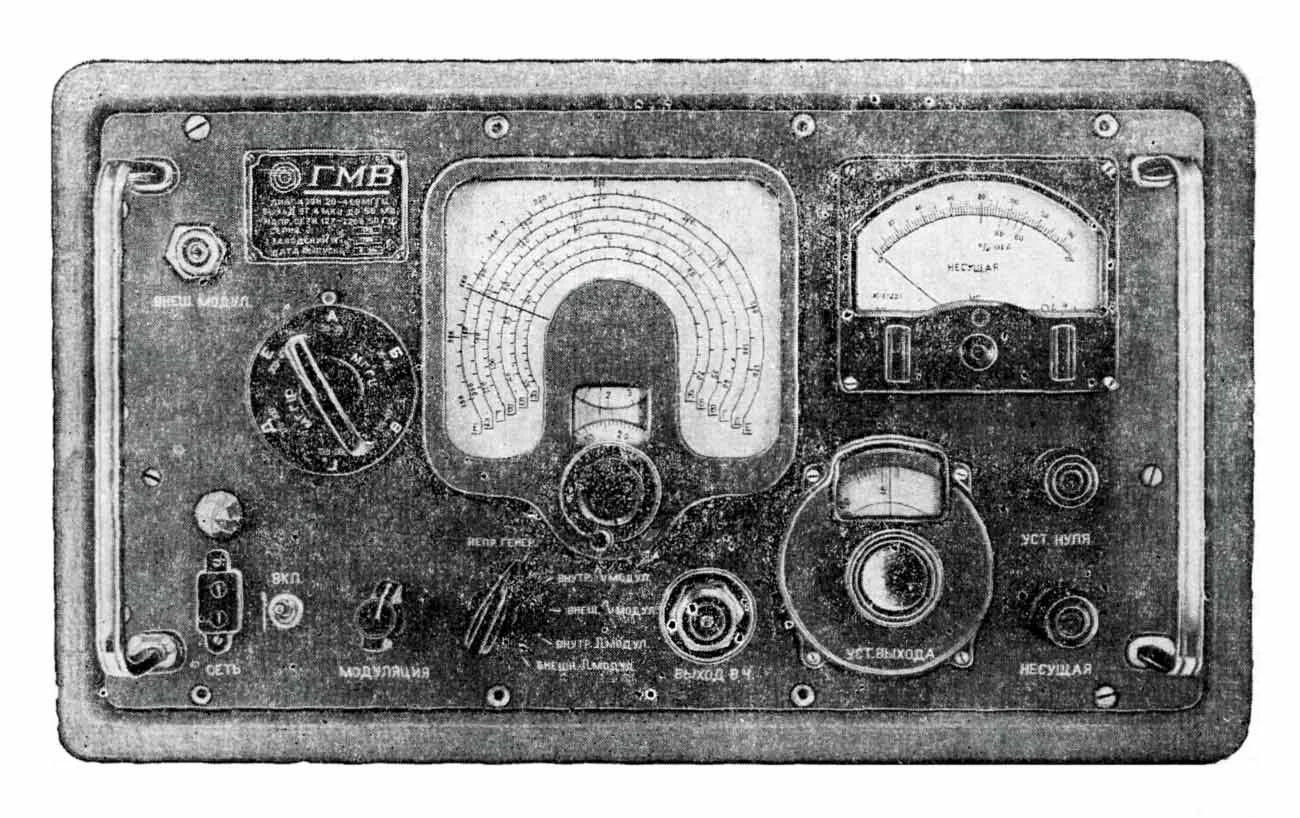

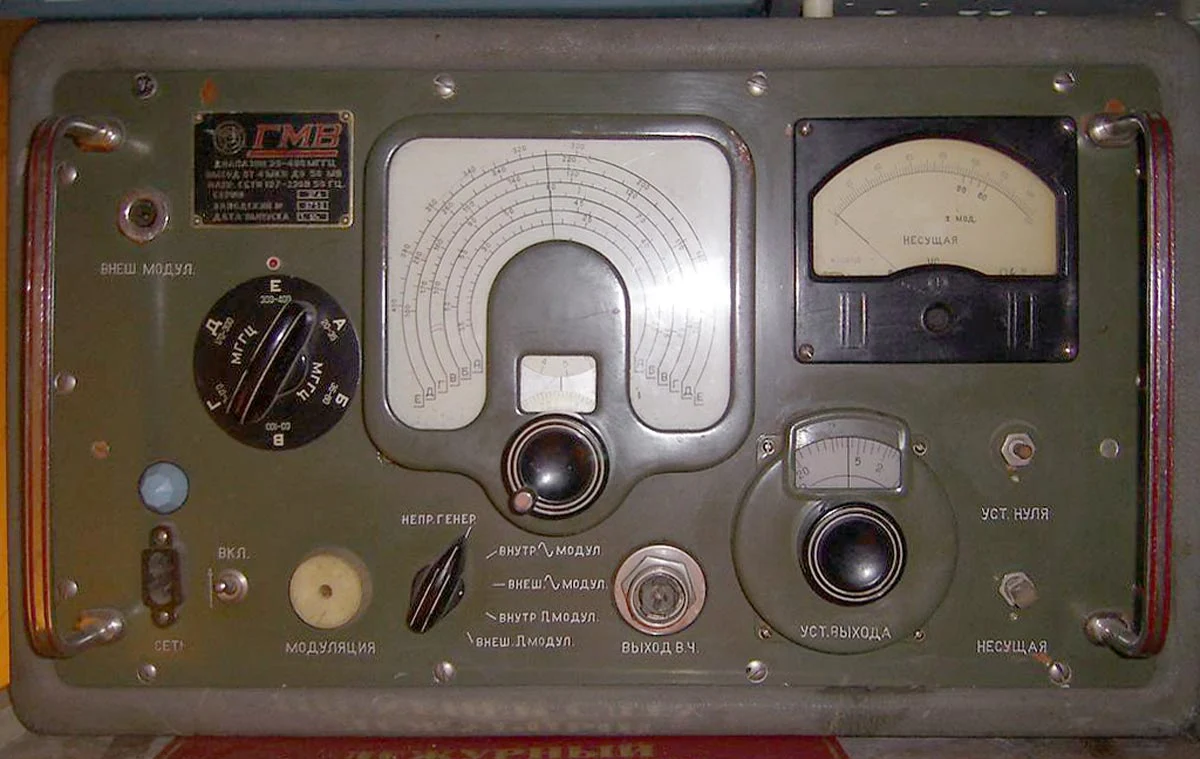

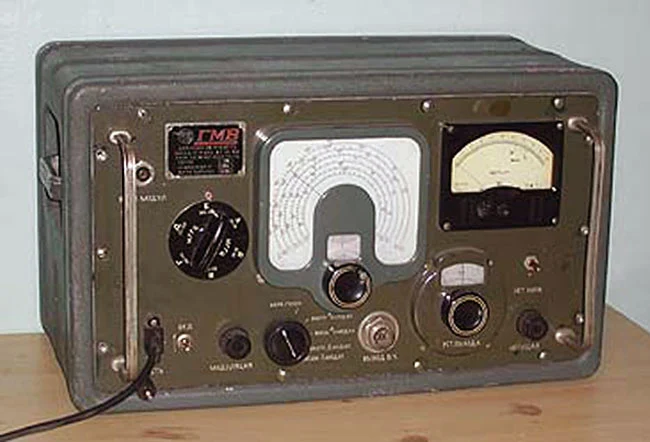

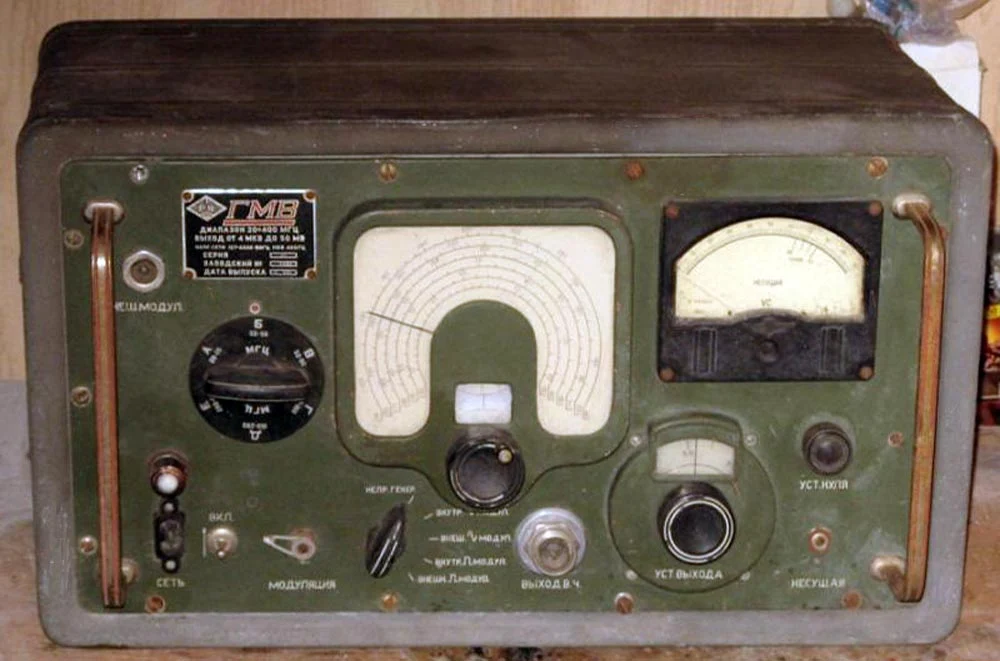

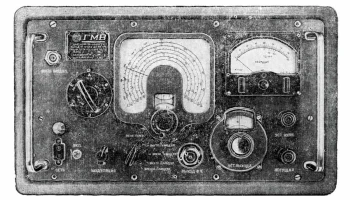

Генератор метровых волн «ГМВ» (с 1955 года выпуска)

Назначение:
— Проверка и настройка радиоприёмной аппаратуры УКВ-диапазона;
— Настройка высокочастотных и промежуточных частот телевизионных приёмников.

Технические характеристики:
— Диапазон рабочих частот: 20–400 МГц;
— Погрешность установки частоты: ±1,5%;
— Режимы работы:
— Непрерывная генерация;
— Внутренняя амплитудная модуляция синусоидой (частота 1000 Гц);
— Внешняя амплитудная модуляция синусоидой (частоты от 60 до 8000 Гц);
— Внутренняя амплитудная модуляция прямоугольными импульсами (длительность ~2 мкс, частота повторения 1000 Гц);
— Внешняя амплитудная модуляция прямоугольными импульсами (длительность от 4 до 20 мкс, частота повторения от 200 до 3000 Гц).

Выходные параметры:
— Подключение к кабелю 75 Ом;
— Выходное напряжение: от 4 мкВ до 50 мВ;
— Внешний делитель уменьшает выходное напряжение в 10 раз;
— Калибровка выходного напряжения:
— Не более 10% в режиме непрерывной генерации на частоте 40 МГц;
— До 30% в импульсном режиме.

Источник питания:
— Сеть переменного тока 50 Гц, напряжение 127 или 220 В.
