СГ-1 (1954)

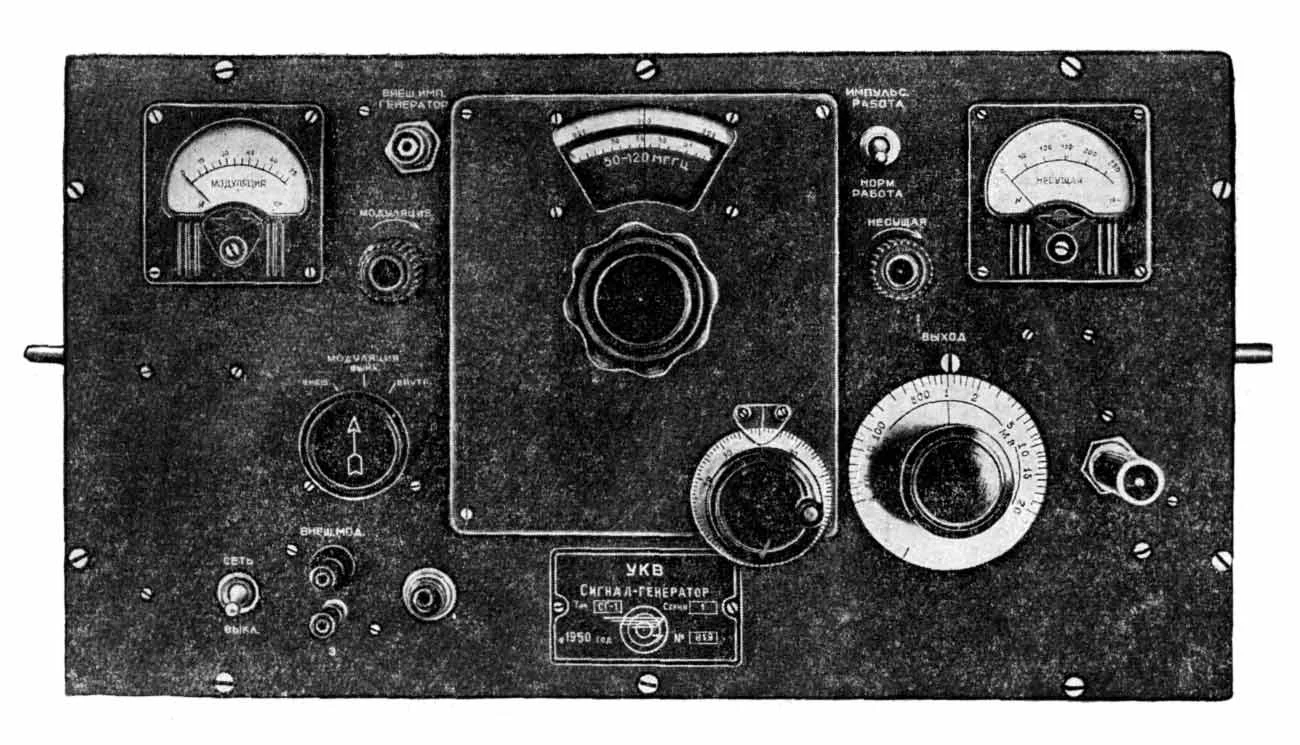

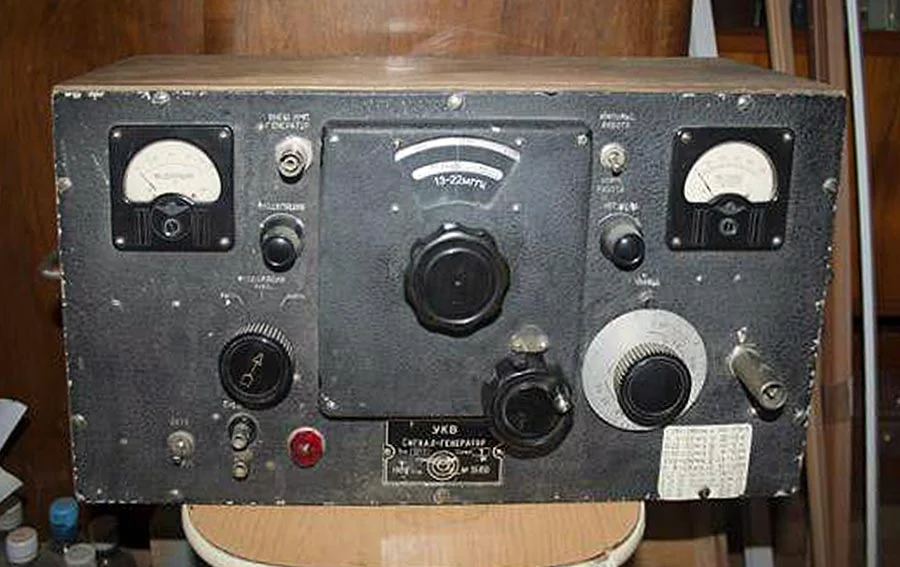

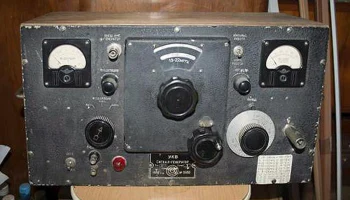

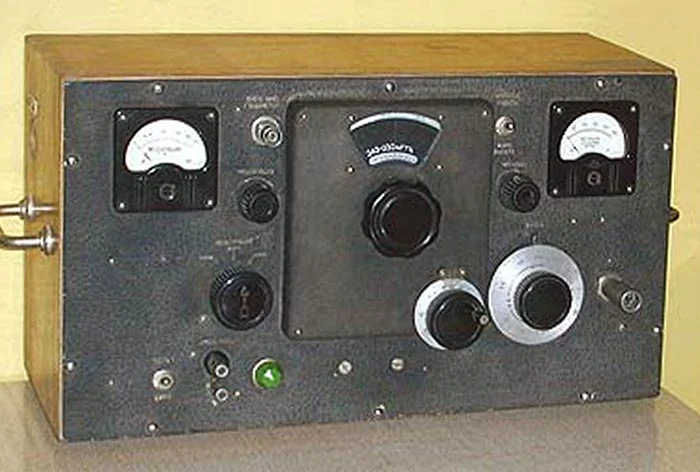

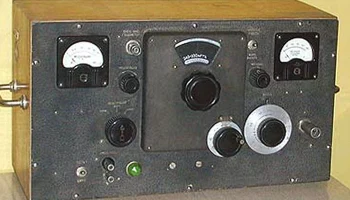

Генератор сигналов «СГ-1»
Год выпуска: 1954

Назначение: настройка и регулировка радиоприёмной техники.
Диапазон частот: 13–330 МГц.
Погрешность установки частоты: ±1,5%.
Режимы работы:
— Непрерывная генерация;
— Внутренняя синусоидальная модуляция (частота 1000 Гц, коэффициент модуляции 10–80%);
— Внешняя синусоидальная модуляция (звуковая частота от 100 до 8000 Гц);
— Внешняя импульсная модуляция (длительность импульсов ≥10 мкс).
Выходное напряжение: 4 мкВ – 20 мВ на кабеле 50/100 Ом.
Дополнительно поставляется делитель напряжения 1:10.
Основная погрешность выходного напряжения на частоте 40 МГц: ±25%.
Источник питания: сеть переменного тока 110, 127 или 220 В.
Документально описан в справочнике приборов 1957 года.
